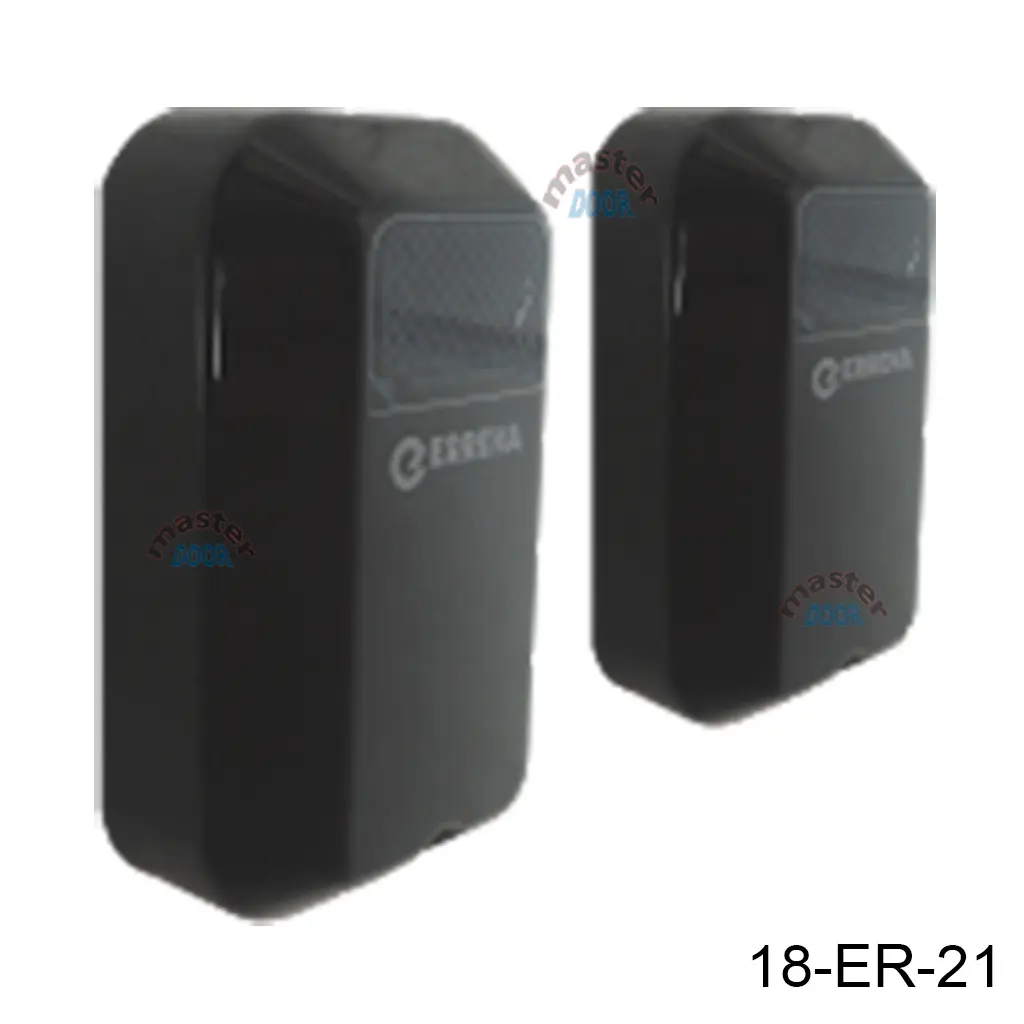

Fotoceldas Emisor-Receptor 12-24V ac/dc 30m (FT06)
Fotocélula de pared emisor - receptor.
- Detección de obstáculos para una seguridad.
- Incorpora un selector de potencia de alcance de detección (larga o corto alcance). No orientable.
Fotocélula de pared emisor receptor que protege de impactos ante el movimiento de una puerta motorizada.
Interesante por su reducido tamaño, diseño elegante y que admite diversidad de voltajes de alimentación.
Así mismo, funcionamiento sincronizado, cuando se colocan dos parejas de emisor/receptor.
Características técnicas
- Emisor/receptor.
- Alimentación 12-24Vac/12-36Vdc.
- Posibilidad de sincronizar sólo cuando se alimente en corriente alterna.
- Alcance hasta 30m.
| Marca: Erreka |
| Accesorio/Aditamento: Fotoceldas |
Descripción
Las fotocélulas FT06 están diseñadas para detectar obstáculos en instalaciones de puertas y portones automáticos, evitando que se produzca la colisión con la puerta.
Se componen de un módulo emisor (TX) y un módulo receptor (RX) de rayos infrarrojos. Si una persona u objeto interrumpe con su presencia el rayo de luz emisor (TX)(o bien, el rayo no llega al receptor por avería o desajuste), el receptor (RX) activa el relé correspondiente, informando al cuadro de maniobra de instalación.
Características
- Salida libre de tensión mediante relé con contactos NC (normalmente cerrado) y NO (normalmente abierto)
- Función sincronismo (seleccionable), que evita interferencias entre parejas de fotocélulas cercanas
- Alimentación: 12-24 Vac / 12-36 Vdc.
- Para utilizar la función sincronismo, se requiere alimentación de 12-24Vac
- Consumo (a 24Vdc): TX 20mA, RX: 25mA
- Longitud de onda: 940nm
- Frecuencia haz infrarrojo: 1KHz
- Tiempo de respuesta: 110ms
- Temperatura funcionamiento: -20° a 60°C
- Protección IP: 44
- Capacidad contactos relé: 1A a 24Vdc
- Alcance haz infrarrojo: 30m como máximo (9m en condiciones adversas)
Función de sincronismo (seleccionable)
Las fotoceldas FT06 disponen de la función sincronismo, seleccionable mediante DIPs (DIP2 en TX y DIP1 en RX). Dicha función, permite que las fotocélulas funcionen de forma sincronizada por parejas, para evitar interferencias entre parejas distintas cuando están situadas muy cerca (por ejemplo, a ambos lados de una puerta corrediza). Para que funcione correctamente, deben conectarse adecuadamente (figura 3).
