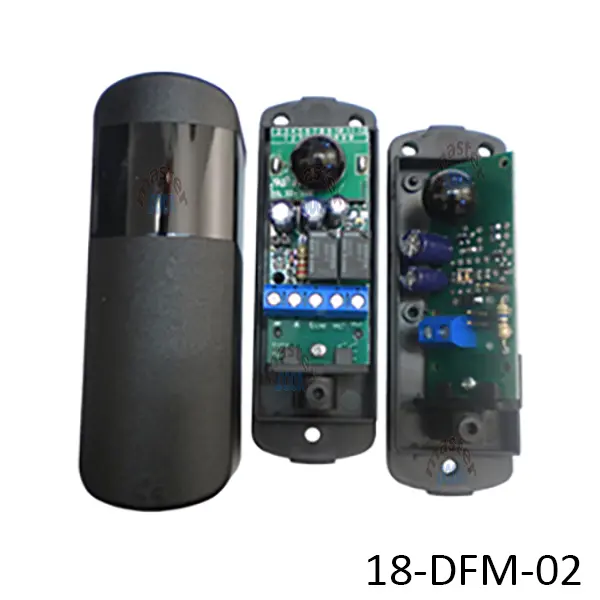

Fotocélula infrarroja sincronizada para exterior ORIENTABLE a 180°.
Pantalla para protección contra interferencias, filtro solar.
Doble relé con contactos en cascada.
Alimentación: 12/24 Vcc/Vac. – Dimensiones: 105X36X35 mm. Sincronismo en 24 Vac, cruzado.
El transmisor y
el receptor puede ser
alimentado por 12V (J1
= cerrado) o 24V (J1 =
abierto), AC o DC.
El receptor también hay
dos contactos de relé
NC y NO.
Una vez hechas las
conexiones como se
muestra a continuación,
el suministro del equipo.
Si la alineación y la
conexión se realiza
correctamente, el LED
rojo del receptor se
apagará. Cada vez que
se interrumpe el haz, el LED
se ilumina.
FUNCIÓN SINCRONIZADA:
La fotocélula también
está diseñado para ser
instalado en la función
sincronizada. Para el
correcto funcionamiento,
es necesario cerrar el
puente J2 tanto en el
transmisor y el receptor
y muy importante debe
ser alimentado en
tensión AC.
