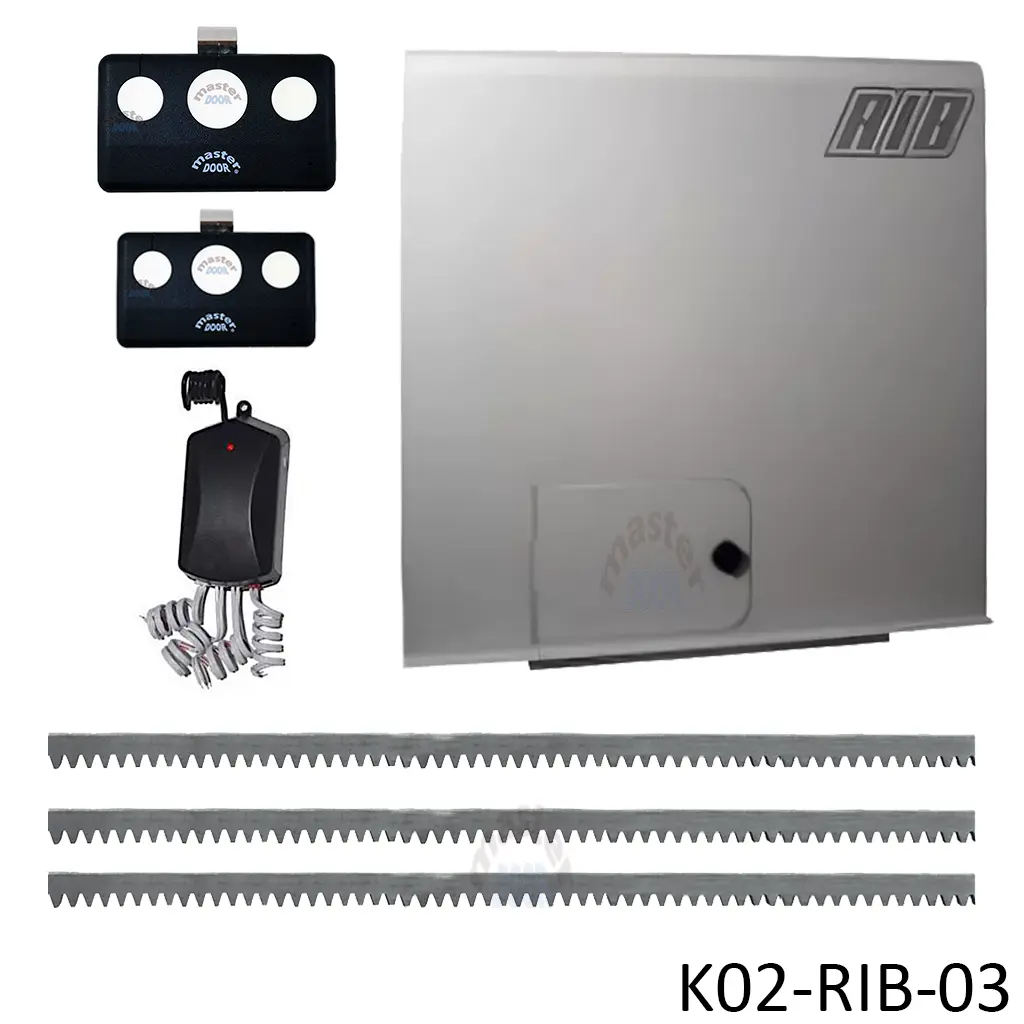

Kit Operador Cremallera SUPER-8000 FAST
4.0 HP 220V Trifásico
El SUPER-8000 FAST de RIB es el operador electromecánico industrial de alta velocidad para portones corredizos pesados. Diseñado para automatizar accesos de uso intensivo y maniobrar estructuras de hasta 8,000 kg, integra tecnología Inverter que otorga un control total sobre las rampas de aceleración y desaceleración, garantizando arranques suaves y frenados de alta precisión que protegen la estructura mecánica de la puerta.
Construcción y Mecánica
Su mecánica sobredimensionada con un peso de chasis de 120 kg está fabricada para soportar exigencias industriales extremas. Equipado con piñón de acero módulo 6 y caja de engranajes reforzada, permite una transferencia de torque nominal de hasta 405 Nm sin sufrir desgaste prematuro.
Rendimiento y Control Inverter
Alimentado a 220V trifásico y gestionado por la central electrónica S1-CRX con variador de frecuencia (Inverter), desplaza la hoja a una velocidad nominal de hasta 19.8 m/min.
Su sistema de freno eléctrico detiene instantáneamente la inercia generada por masas de gran tonelaje al final del recorrido.
Seguridad y Continuidad Operativa
Sistemas de posicionamiento mediante 4 finales de carrera herméticos e independientes evitan fallas por descalibración o agentes del entorno.
El equipo cumple con el factor de servicio continuo (100%), siendo ideal para accesos logísticos o parques industriales donde el tráfico vehicular no puede detenerse.
Control y Conectividad
La tarjeta de control S1-CRX incorpora un receptor de radiofrecuencia a 433.92 MHz con capacidad para 62 transmisores, salidas dedicadas para periféricos de seguridad (fotoceldas a 24Vdc), luz piloto de estado y lámpara intermitente de aviso.
Nota Técnica: Las especificaciones de velocidad y potencia corresponden a la versión con tecnología Inverter y variador programado de fábrica. El uso de este operador requiere la instalación obligatoria de cremallera de acero módulo 6 e infraestructura de tope mecánico con amortiguación según la norma EN12445.
Aspectos Destacados
Este operador destaca por su capacidad de carga de 8,000 kg, transmisión por piñón módulo 6, servicio continuo del 100% y gestión electrónica mediante variador Inverter con la central S1-CRX.
Su principal ventaja competitiva es la combinación de una velocidad de desplazamiento superior (19.8 m/min) con un control de frenado eléctrico capaz de detener inercias masivas sin causar choque mecánico, situándolo como el referente del mercado para portones industriales hiperpesados.
Tarjeta S1-CRX Completa con Radio Integrado
Control electrónico avanzado con receptor de radio 433.92 MHz para 62 controles remotos. Salidas dedicadas para fotocélulas y accesorios (400mA 24Vdc), indicador luminoso de portón abierto y salida intermitente de 40W.
Operador Más Potente del Mundo 8 Toneladas
Motor trifásico de 3000W capaz de mover portones industriales de hasta 8000 kg, el más potente del mundo. Fuerza de empuje de 9000 N con torque máximo de 405 Nm a velocidad de 0.33 m/s, ideal para portones muy largos y pesados.
Tecnología Inverter con Freno Eléctrico
Sistema Inverter avanzado que proporciona arranque suave, alta velocidad constante y desaceleración gradual al final del recorrido. Freno eléctrico que detiene el portón con precisión eliminando completamente la inercia generada.
Cuatro Finales de Carrera Herméticos Independientes
Sistema de posicionamiento con 4 finales de carrera herméticos independientes para máxima precisión y confiabilidad.
Advertencias Importantes de Instalación y Uso
- Uso exclusivo: Destinado únicamente para paso de vehículos
- Zona de alcance: Instalar solo si está seguro de que nadie se encuentra en el alcance del portón
- Dispositivos de seguridad: Asegurarse de usar dispositivos de seguridad apropiados según norma EN12445 para evitar que algo o alguien pueda ser golpeado por el portón
- Cremallera requerida: Usar únicamente cremallera metálica RIB
- Instalación recomendada: Se recomienda encarecidamente instalar SUPER FAST en portones que finalicen su recorrido de cierre junto al pilar y no contra él, ni contra una barra de hierro en forma de U
Características Principales
Capacidad de arrastre industrial para portones de hasta 8,000 kg (8 toneladas).
Motorización trifásica de 220V asistida por variador de frecuencia (Inverter).
Velocidad de desplazamiento de 19.8 m/min (0.33 m/s) con rampas ajustables.
Freno eléctrico integrado para la eliminación de la inercia de arrastre.
Servicio continuo 100% con mecánica sobredimensionada de 120 kg de peso propio.
Transmisión por piñón de acero de módulo 6.
Cuatro finales de carrera herméticos e independientes.
Tarjeta electrónica S1-CRX con receptor de radio 433.92 MHz (62 códigos).
Grado de protección IP55 para trabajo en intemperie.
Fuerza de empuje de 9,000 N y torque máximo de 405 Nm.
Salidas auxiliares para fotoceldas (400mA @ 24Vdc) y semáforo intermitente (40W).
Diseñado para operar en rangos de temperatura de -10 °C a 55 °C.
Características técnicas
Capacidad máxima de carga: 8,000 kg
Velocidad nominal de avance: 0.33 m/s (19.8 m/min)
Fuerza de empuje: 9,000 N
Torque máximo: 405 Nm
Módulo de piñón/cremallera: Módulo 6
Peso neto del operador: 120 kg
Grado de protección: IP55
Rango de temperatura de operación: -10 °C a +55 °C
Factor de servicio: 100% (Uso continuo)
Tensión de alimentación general: 220V AC Trifásico (±10%), 50/60 Hz
Potencia absorbida: 3,000 W
Corriente absorbida nominal: 6.39 A
Absorción de la tarjeta electrónica: 30 mA
Sistema de frenado: Eléctrico por inversión/resistencia
Salida de accesorios (fotoceldas): 24V DC - 400 mA máximo
Salida conector radio: 12V DC - 200 mA máximo
Salida para lámpara intermitente: 220V / 40W (Carga resistiva)
Indicador luminoso de estado: 3W máximo
Placa de control: RIB S1-CRX con Inverter incorporado
Frecuencia de recepción RF: 433.92 MHz (Impedancia 52 Ω, Sensibilidad >2.24 μV)
Capacidad de memoria RF: 62 mandos a distancia
Finales de carrera: 4 microinterruptores independientes electromecánicos herméticos
Detección de obstáculos: Mediante control de par/corriente Inverter y entradas para fotoceldas/bandas de seguridad (EN 12445)
Tiempo de respuesta relé (Excitación/Desexcitación): 300 ms / 300 ms
