PISTONES ERREKA TEMIS
(24VCD, TE4324I, TE4324D)

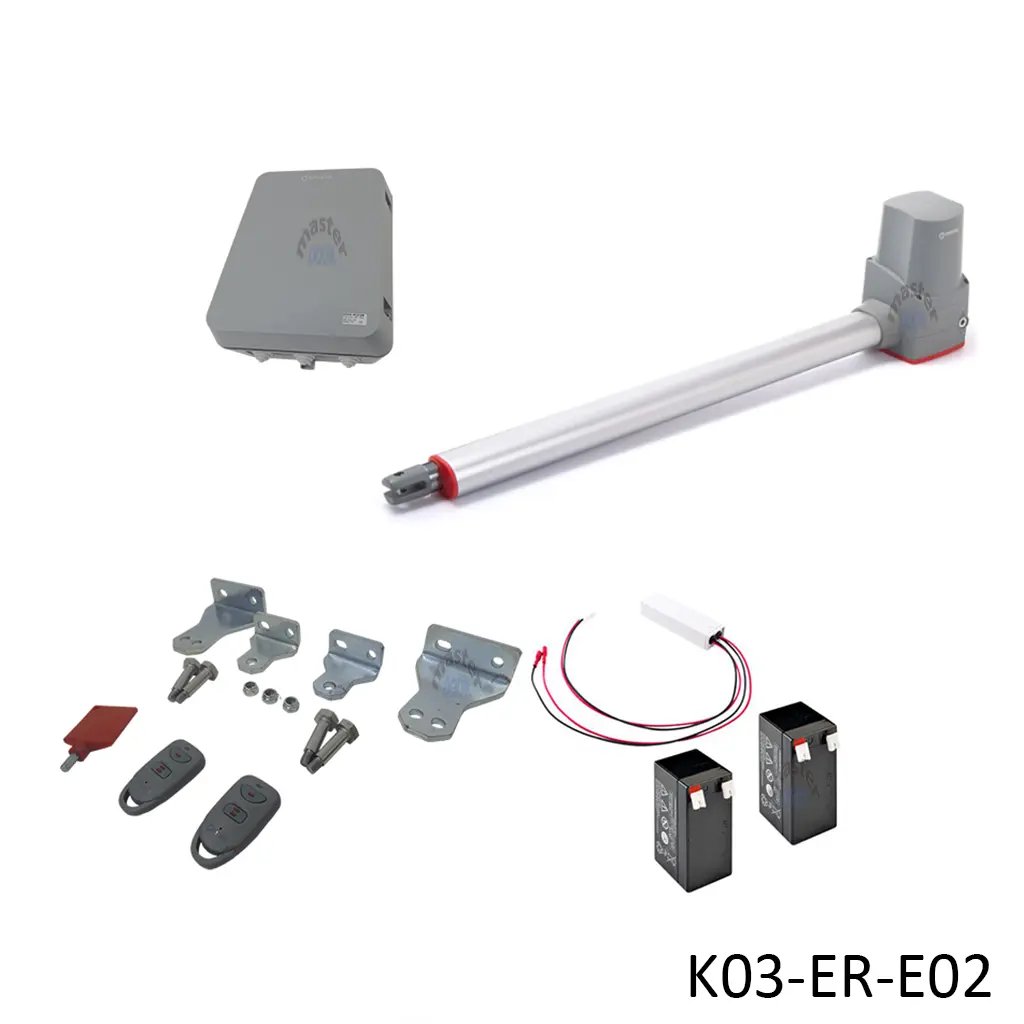

El Kit de Pistones Erreka Temis Estándar (24VCD) de origen europeo es un sistema electromecánico compacto, confiable y silencioso, diseñado para la automatización de portones abatibles residenciales de una o dos hojas de hasta 2.0 metros de ancho y 200 kg de peso por hoja. Con una velocidad de recorrido de 19.8 mm/s y una carrera útil de vástago de 400 mm, ejecuta la apertura a 90° en 20 segundos, ofreciendo un movimiento controlado, progresivo y sin impactos mecánicos bruscos.
Rendimiento y Construcción
Concebido para portones ligeros que requieren un uso residencial constante, el pistón Erreka Temis combina engranajes de alta resistencia en un chasis de aluminio compacto. Incluye un soporte atornillado de fácil instalación y un compartimento superior accesible para las conexiones eléctricas. Genera una fuerza de empuje de 2,200 N consumiendo únicamente 60 W (4.2 A por motor), con un desempeño térmico garantizado entre -20 °C a +50 °C y protección exterior IP44.
Control, Seguridad y Respaldos Electrónicos
El kit viene equipado con el cuadro de mando digital Erreka Vivo-D203M en gabinete sellado IP55, una central avanzada a 24VCD con pantalla de 4 dígitos para una regulación precisa de fuerza, velocidad, paro suave y desfase entre hojas. Cuenta con autotest de seguridad previo a cada maniobra, salida directa para electrocerradura de 12Vdc, contador de ciclos integrados y soporte para baterías de respaldo incluidas, asegurando que el acceso continúe operando con normalidad durante cortes de energía eléctrica.
Aspectos Destacados
La ficha del Erreka Temis Estándar con cuadro Vivo-D203M está completa. Este kit destaca por ofrecer una automatización elegante a 24VCD, con movimiento controlado en 20 segundos que evita impactos bruscos en la herrería. Al compartir la avanzada central Vivo-D203M con la versión rápida, conserva las ventajas de programación por pantalla, salidas nativas para electrocerradura de 12V, autotest de seguridad y baterías de respaldo integradas. Es una excelente opción para accesos residenciales ligeros que priorizan la suavidad, la confiabilidad y el funcionamiento ininterrumpido a un costo equilibrado.
Apertura progresiva a 90° en 20 s (2,200 N)
Desplazamiento de 19.8 mm/s con vástago de 400 mm para un movimiento suave y pausado.

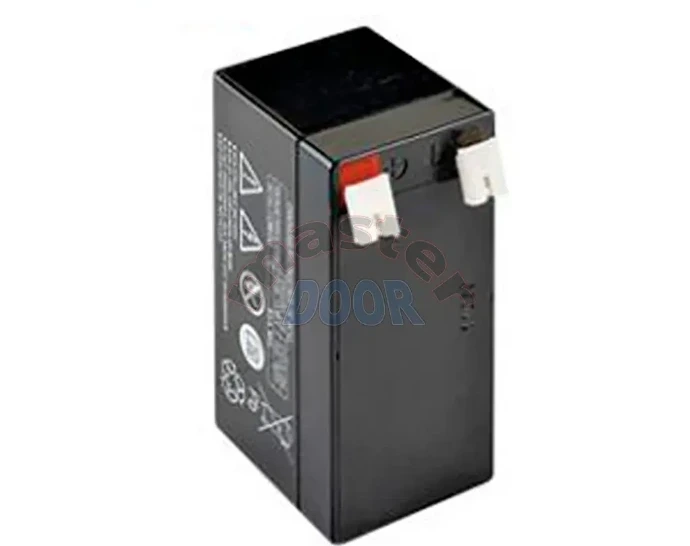

Respaldo con Baterías de 24V Incluidas
Garantiza el funcionamiento continuo del portón durante fallas de energía eléctrica.
Central Digital Erreka Vivo-D203M IP55
Pantalla de 4 dígitos, ajuste por tiempos/encoder y autotest previo a la apertura.
Características Principales
Actuador electromecánico irreversible a 24VCD para portones abatibles residenciales de hasta 2 m y 200 kg.
Movimiento pausado, fluido y silencioso: tiempo de apertura a 90° en 20 segundos (velocidad de 19.8 mm/s).
Vástago de 400 mm de carrera útil con fuerza de empuje de 2,200 N.
Central digital de mando Erreka Vivo-D203M con pantalla de 4 dígitos y gabinete con protección IP55.
Sistema de baterías de respaldo de 24V integradas para mantener la operación en cortes de luz.
Control electrónico avanzado: paro suave al final del recorrido, retardo de hojas y detección anti-aplastamiento.
- Soporte para gestión de recorrido mediante encoder, finales de carrera o tiempos programables.
- Salida dedicada de 12Vdc para conexión nativa de electrocerradura (chapa eléctrica) o relé electro-imán.
- Prueba de seguridad (autotest de fotoceldas) antes de cada apertura.
- Contador de ciclos de trabajo totales y parciales con clave de seguridad programable.
- Práctico sistema de desbloqueo manual mediante llave personalizada.
- Permite configuración de modos de apertura peatonal gestionables a través del control remoto.

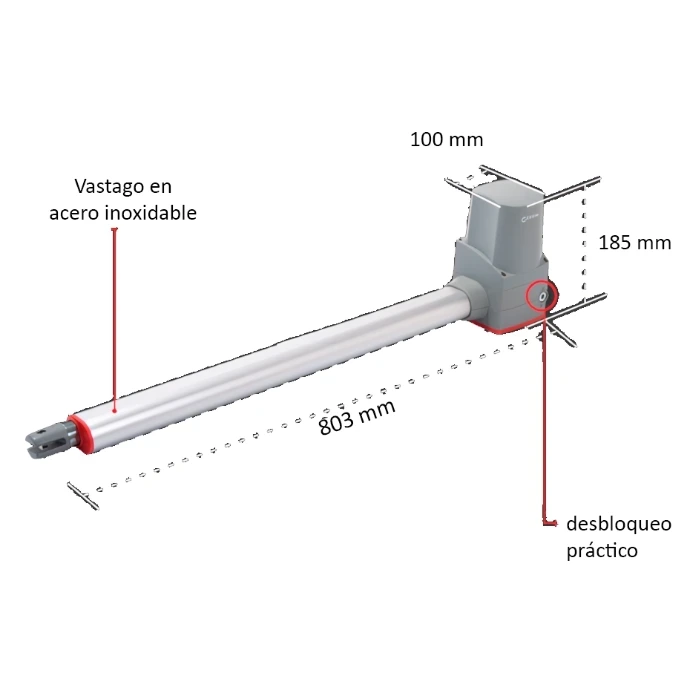

Características técnicas | Temis
- Tipo de operador: Pistón electromecánico para portón abatible
- Modelo del fabricante: Serie Temis Estándar (TE4024)
- Peso máximo por hoja: 200 kg
- Ancho máximo por hoja: 2.0 m (para alturas de hasta 2.50 m)
- Carrera útil del vástago: 400 mm
- Fuerza máxima de empuje: 2,200 N
- Velocidad de avance: 19.8 mm/s
- Tiempo de apertura (0-90°): 20 s
- Ángulo máximo de apertura: 120°
- Finales de carrera: No integrados en el pistón (gestionados por cuadro o topes)
- Topes mecánicos: Requeridos obligatoriamente en apertura y cierre
- Peso del actuador: 3.4 kg por brazo
- Grado de protección: IP44
- Temperatura de funcionamiento: -20 °C a +50 °C
- Desbloqueo de emergencia: Mecánico con llave personalizada
- Alimentación del motor: 24VCD
- Potencia absorbida: 60 W
- Intensidad de corriente: 4.2 A
- Capacitor de trabajo: No aplica (Motor 24VCD)
- Factor de servicio / Ciclo de trabajo: S3 - 20%

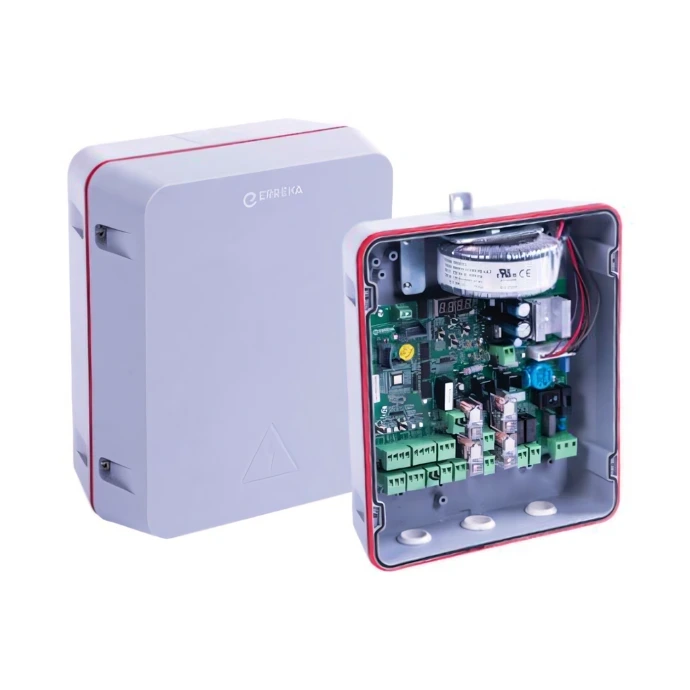

Características técnicas | Tarjeta VIVO 203M
- Alimentación de entrada: 120V CA / 60 Hz
- Tensión de salida a motores: 24VCD (1 o 2 actuadores)
- Carga máxima soportada (motores): 250 W
- Alimentación para accesorios: 24VCD / 0.315 A máximos
- Salida de testeo para fotoceldas: 24VCD
- Salida para electrocerradura / relé: 12Vdc
- Salidas libres de tensión (Luz destellante / cortesía): Hasta 5 A
- Fusibles de protección: 4 A (motores) / 10 A (alimentación) / 0.315 A (accesorios)
- Grado de protección del gabinete: IP55
- Dimensiones y peso del cuadro: 235 x 289 x 119 mm | 3.05 kg
- Temperatura de trabajo (cuadro): -20 °C a +60 °C
- Interfaz de programación: Display digital de 4 dígitos de 7 segmentos y 4 pulsadores
- Gestión de recorrido: Programable por encoder (1 o 2 señales), finales de carrera o tiempos
- Ajustes de velocidad: Regulación de velocidad nominal, fuerza máxima y paro suave
- Ajustes de tiempos: Tiempo de pausa en cierre automático y desfase entre hojas
- Seguridad activa: Detección de obstáculos, función hombre presente y autotest de fotoceldas previo a la maniobra
- Entradas de mando y seguridad: START, START peatonal, STOP de emergencia, fotoceldas (apertura/cierre) y bandas de seguridad (NC o resistivas)
- Diagnóstico y mantenimiento: Visualización de entradas por LED/pantalla, contador de ciclos totales/parciales y clave de protección
- Conectividad y expansión: Conector para receptor enchufable, tarjeta de semáforo/frenos AEPS1 y cargadora de baterías de 24V
