PISTONES ERREKA TEMIS RÁPIDO
(24 VCD TE4324RI / TE4324RD)

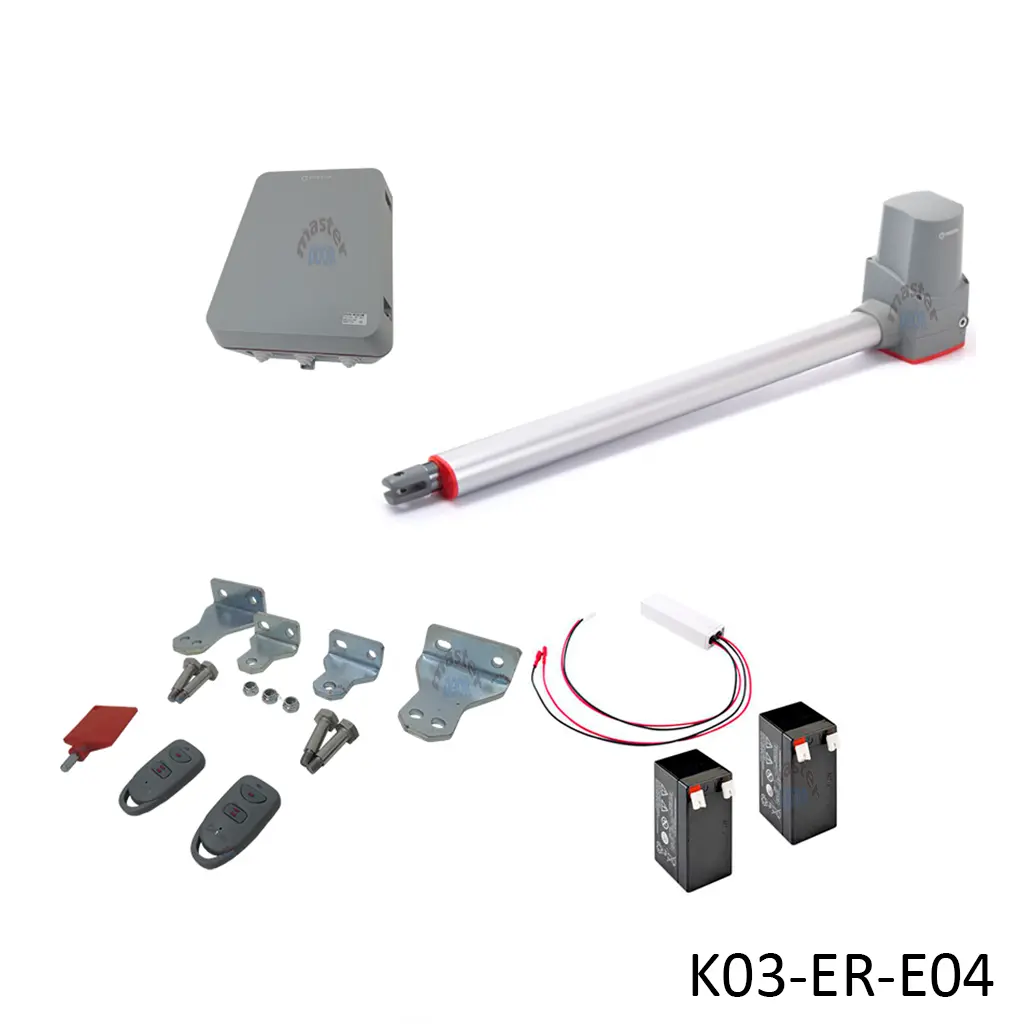

El Kit de Pistones Erreka Temis Rápido RC (24VCD) es un sistema electromecánico de alta eficiencia y diseño compacto, concebido para la automatización de portones abatibles residenciales de una o dos hojas de hasta 2.0 metros de ancho y 200 kg de peso por hoja.
Con una velocidad de avance de 25.7 mm/s y una carrera útil de vástago de 400 mm, logra la apertura a 90° en tan solo 15 segundos, combinando la rapidez de acceso con una operación sumamente silenciosa y fluida.
Rendimiento y Construcción
Desarrollado para portones ligeros con un elevado factor de uso, el pistón Erreka Temis incorpora engranajes de alta resistencia en un chasis compacto con soporte atornillado de fácil instalación y un práctico compartimento superior para conexiones eléctricas. Desarrolla una fuerza de empuje de 2,500 N consumiendo únicamente 60 W (4.2 A por motor), operando bajo condiciones climáticas de -20 °C a +50 °C con protección IP44.
Control, Seguridad y Respaldos Electrónicos
El kit incluye el cuadro de mando digital Erreka Vivo-D203M en gabinete IP55, una central avanzada a 24VCD que permite el control fino de velocidad, fuerza máxima, retardo entre hojas y desaceleración de paro suave. Incorpora pantalla de 4 dígitos para programación por menú, prueba de seguridad (autotest) previa a cada apertura, salida para electrocerradura de 12Vdc, contador de ciclos, conector para tarjeta de semáforos/frenos y soporte para baterías de respaldo integradas que garantizan la continuidad operativa ante apagones.
Aspectos Destacados
Este kit destaca por su excelente balance entre tamaño compacto, vástago de 400 mm y maniobra rápida a 24VCD.
La inclusión de la central digital Vivo-D203M le otorga una ventaja competitiva de gama superior, ofreciendo pantalla de programación de 4 dígitos, gestión precisa por encoder/tiempos, autotest de dispositivos de seguridad, salida nativa de 12V para electrocerradura (chapa eléctrica) y soporte para baterías de respaldo.
Es la elección ideal para accesos residenciales ligeros que requieren velocidad, alto control electrónico y funcionamiento ininterrumpido.
Apertura rápida a 90° en 15s (2,500 N)
Maniobra veloz de 25.7 mm/s con vástago de 400 mm de recorrido.

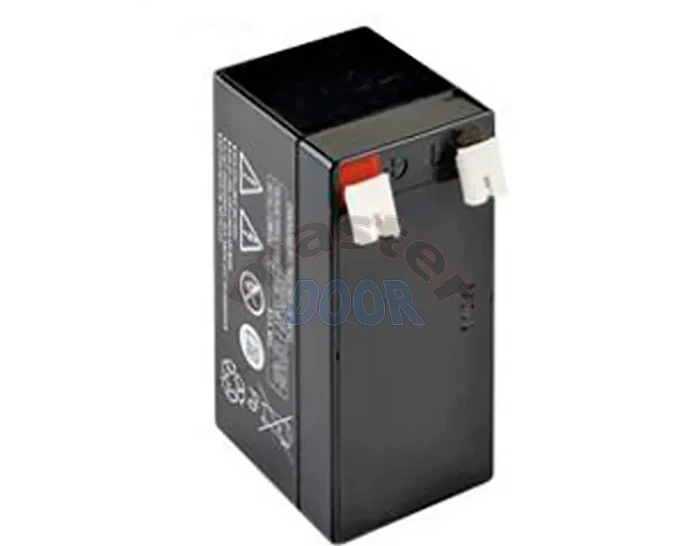

Respaldo con Baterías de 24V
Funcionamiento ininterrumpido durante cortes de energía eléctrica comercial.

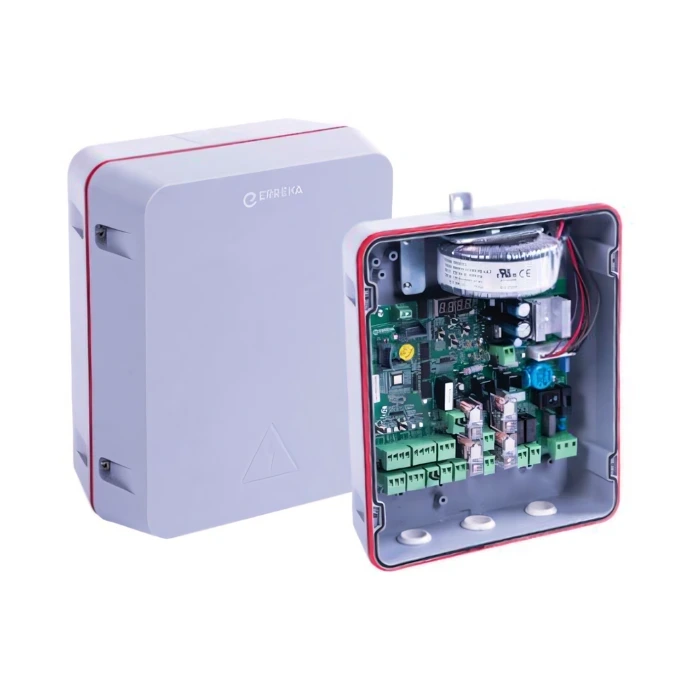

Central Digital Erreka Vivo-D203M IP55
Pantalla de 4 dígitos, gestión por encoder/tiempos y autotest de seguridad.
Características Principales
Actuador electromecánico irreversible a 24VCD y alta velocidad para portones abatibles de hasta 2 m y 200 kg.
Maniobra ágil y silenciosa: apertura a 90° en solo 15 segundos (velocidad de 25.7 mm/s).
Carrera útil de vástago de 400 mm y fuerza de empuje regulable de hasta 2,500 N.
Cuadro digital Erreka Vivo-D203M con pantalla de 4 dígitos y gabinete sellado IP55.
Sistema de respaldo para baterías de 24V integrado (mantiene el portón operando sin electricidad).
Control electrónico preciso: desaceleración de paro suave, retardo entre hojas y anti-aplastamiento.
- Soporte para control de recorrido mediante encoder, finales de carrera o tiempos programables.
- Salida dedicada de 12Vdc para activación directa de electrocerradura o relé electro-imán.
- Prueba de dispositivos de seguridad (autotest de fotoceldas) antes de cada maniobra.
- Contador integrado de ciclos de funcionamiento totales y parciales con clave de acceso.
- Desbloqueo manual práctico mediante llave personalizada en caso de emergencia.
- Función de apertura peatonal (una sola hoja) gestionable directamente vía radio.

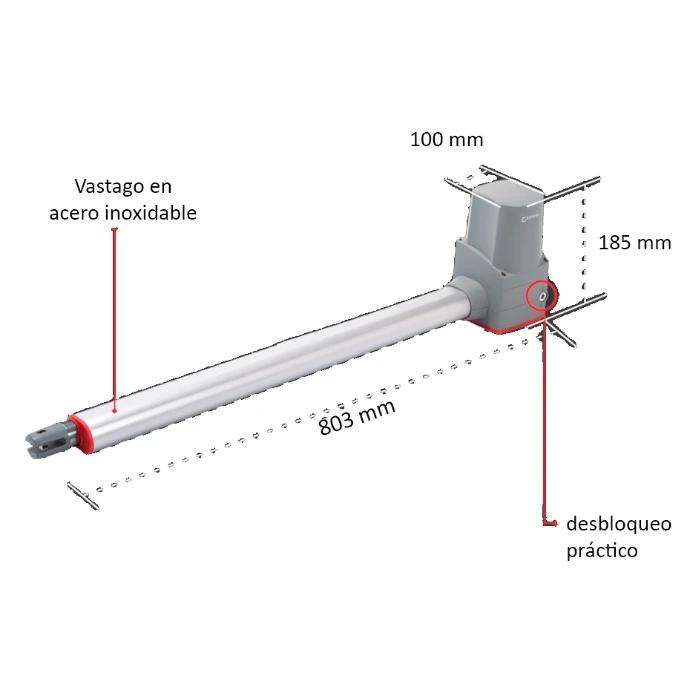

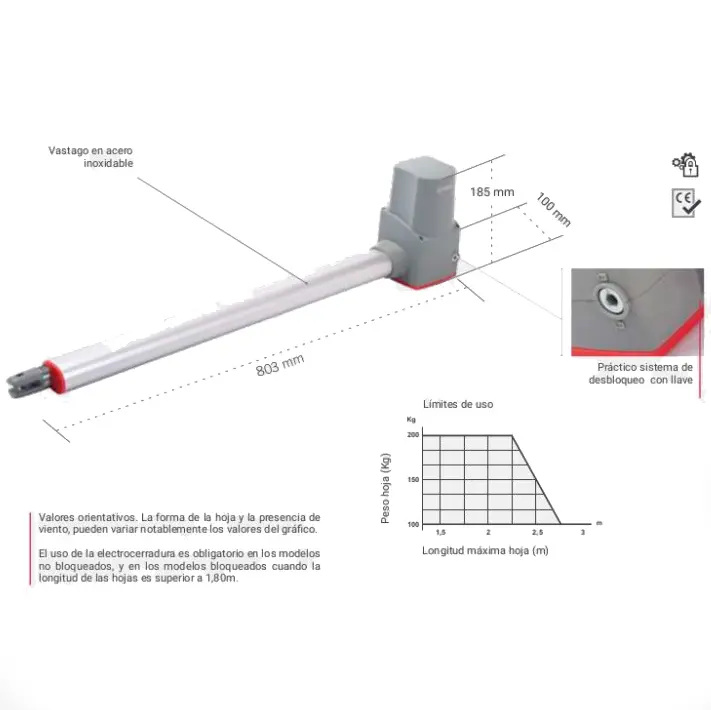

Características técnicas | Pistón Temis RC
- Tipo de operador: Pistón electromecánico para portón abatible
- Modelos del fabricante: TE4324RI (Izquierdo) / TE4324RD (Derecho)
- Peso máximo por hoja: 200 kg
- Ancho máximo por hoja: 2.0 m (para alturas de hasta 2.50 m)
- Carrera útil del vástago: 400 mm
- Fuerza máxima de empuje: 2,500 N
- Velocidad de avance: 25.7 mm/s
- Tiempo de apertura (0-90°): 15 s
- Ángulo máximo de apertura: 120°
- Finales de carrera: No integrados en el pistón (gestionados por cuadro o topes)
- Topes mecánicos: Requeridos obligatoriamente en apertura y cierre
- Peso del actuador: 3.4 kg por brazo
- Grado de protección: IP44
- Temperatura de funcionamiento: -20 °C a +50 °C
- Desbloqueo de emergencia: Mecánico con llave personalizada
- Alimentación del motor: 24VCD
- Potencia absorbida: 60 W
- Intensidad de corriente: 4.2 A
- Capacitor de trabajo: No aplica (Motor 24VCD)
- Factor de servicio / Ciclo de trabajo: S3 - 20%
Características técnicas | Tarjeta VIVO 203M
- Alimentación de entrada: 120V CA / 60 Hz
- Tensión de salida a motores: 24VCD (1 o 2 actuadores)
- Carga máxima soportada (motores): 250 W
- Alimentación para accesorios: 24VCD / 0.315 A máximos
- Salida de testeo para fotoceldas: 24VCD
- Salida para electrocerradura / relé: 12Vdc
- Salidas libres de tensión (Luz destellante / cortesía): Hasta 5 A
- Fusibles de protección: 4 A (motores) / 10 A (alimentación) / 0.315 A (accesorios)
- Grado de protección del gabinete: IP55
- Dimensiones y peso del cuadro: 235 x 289 x 119 mm | 3.05 kg
- Temperatura de trabajo (cuadro): -20 °C a +60 °C
- Interfaz de programación: Display digital de 4 dígitos de 7 segmentos y 4 pulsadores de navegación
- Gestión de recorrido: Programable por encoder (1 o 2 señales), finales de carrera o tiempos
- Ajustes de velocidad: Regulación de velocidad nominal, fuerza máxima y velocidad de paro suave
- Ajustes de tiempos: Tiempo de espera en cierre automático y desfase (retardo) entre hojas
- Seguridad activa: Detección de obstáculos, función hombre presente y test de fotoceldas previa a maniobra
- Entradas de mando y seguridad: Pulsadores de START, START peatonal, STOP de emergencia, fotoceldas (apertura/cierre) y bandas de seguridad (mecánicas o resistivas)
- Diagnóstico y mantenimiento: Visualización de entradas por LED/pantalla, contador de ciclos totales/parciales y clave de protección
- Conectividad y expansión: Puerto para receptor enchufable, tarjeta de semáforo/frenos AEPS1 y entrada para tarjeta cargadora de baterías de 24V
Cotizar Kit Temis RC 1 Hoja Izquierdo
Confirmaremos existencias, especificaciones, compatibilidad y tiempos de entrega antes de procesar el pedido.
