PISTONES ERREKA TEMIS RÁPIDO
(24 VCD TE4324RI / TE4324RD)

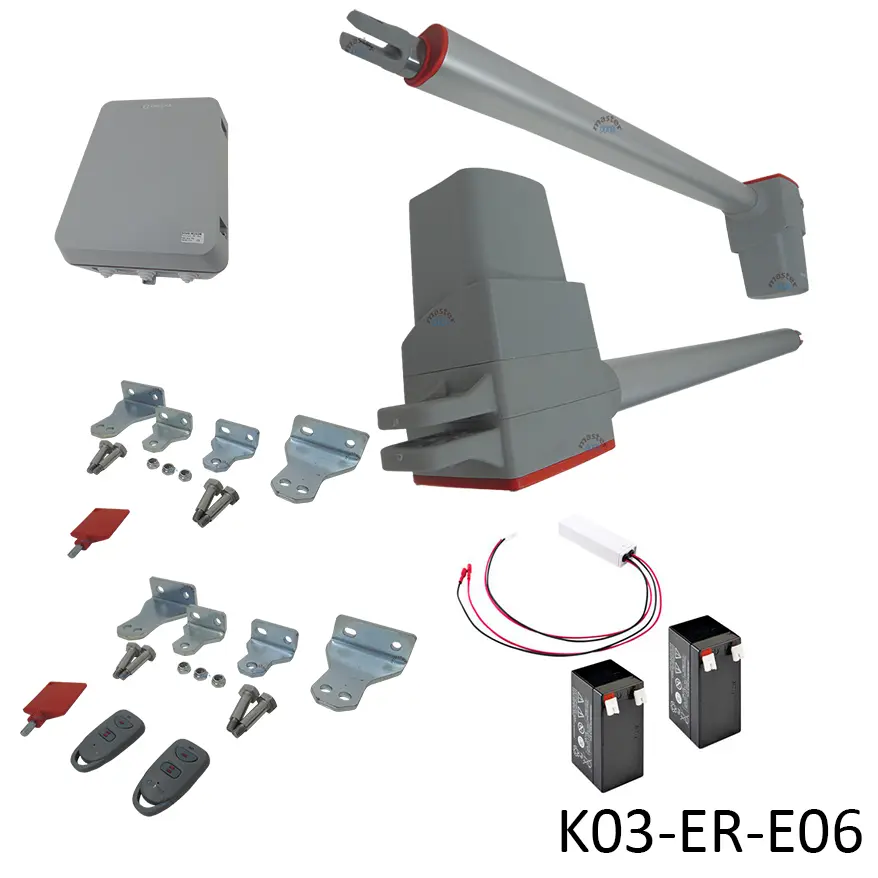

El Kit de Pistones Erreka Temis Rápido RC (24VCD) es un sistema electromecánico de alta eficiencia y diseño compacto, concebido para la automatización de portones abatibles residenciales de una o dos hojas de hasta 2.0 metros de ancho y 200 kg de peso por hoja.
Con una velocidad de avance de 25.7 mm/s y una carrera útil de vástago de 400 mm, logra la apertura a 90° en tan solo 15 segundos, combinando la rapidez de acceso con una operación sumamente silenciosa y fluida.
Rendimiento y Construcción
Desarrollado para portones ligeros con un elevado factor de uso, el pistón Erreka Temis incorpora engranajes de alta resistencia en un chasis compacto con soporte atornillado de fácil instalación y un práctico compartimento superior para conexiones eléctricas. Desarrolla una fuerza de empuje de 2,500 N consumiendo únicamente 60 W (4.2 A por motor), operando bajo condiciones climáticas de -20 °C a +50 °C con protección IP44.
Control, Seguridad y Respaldos Electrónicos

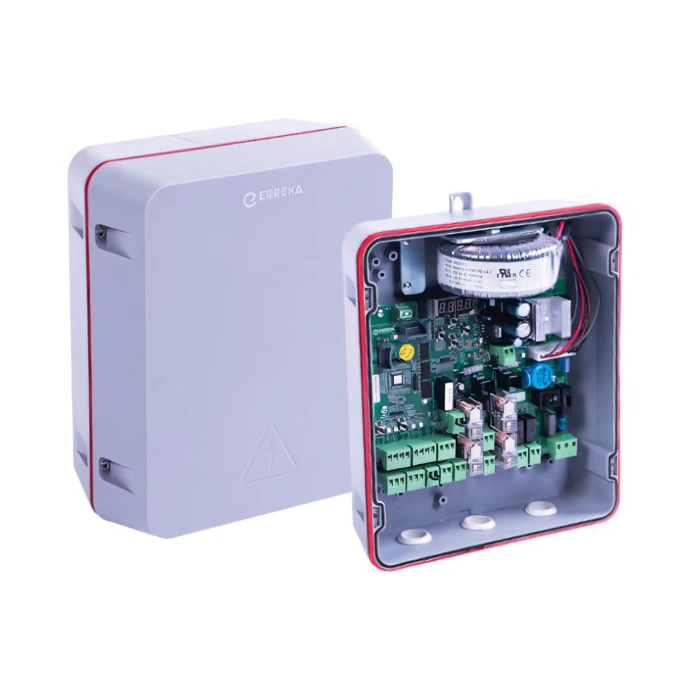

El kit incluye el cuadro de mando digital Erreka Vivo-D203M en gabinete IP55, una central avanzada a 24VCD que permite el control fino de velocidad, fuerza máxima, retardo entre hojas y desaceleración de paro suave. Incorpora pantalla de 4 dígitos para programación por menú, prueba de seguridad (autotest) previa a cada apertura, salida para electrocerradura de 12Vdc, contador de ciclos, conector para tarjeta de semáforos/frenos y soporte para baterías de respaldo integradas que garantizan la continuidad operativa ante apagones.
Aspectos Destacados
Este kit destaca por su excelente balance entre tamaño compacto, vástago de 400 mm y maniobra rápida a 24VCD.
La inclusión de la central digital Vivo-D203M le otorga una ventaja competitiva de gama superior, ofreciendo pantalla de programación de 4 dígitos, gestión precisa por encoder/tiempos, autotest de dispositivos de seguridad, salida nativa de 12V para electrocerradura (chapa eléctrica) y soporte para baterías de respaldo.
Es la elección ideal para accesos residenciales ligeros que requieren velocidad, alto control electrónico y funcionamiento ininterrumpido.
Apertura rápida a 90° en 15s (2,500 N)
Maniobra veloz de 25.7 mm/s con vástago de 400 mm de recorrido.
Respaldo con Baterías de 24V
Funcionamiento ininterrumpido durante cortes de energía eléctrica comercial.
Central Digital Erreka Vivo-D203M IP55
Pantalla de 4 dígitos, gestión por encoder/tiempos y autotest de seguridad.
Características Principales
Actuador electromecánico irreversible a 24VCD y alta velocidad para portones abatibles de hasta 2 m y 200 kg.
Maniobra ágil y silenciosa: apertura a 90° en solo 15 segundos (velocidad de 25.7 mm/s).
Carrera útil de vástago de 400 mm y fuerza de empuje regulable de hasta 2,500 N.
Cuadro digital Erreka Vivo-D203M con pantalla de 4 dígitos y gabinete sellado IP55.
Sistema de respaldo para baterías de 24V integrado (mantiene el portón operando sin electricidad).
Control electrónico preciso: desaceleración de paro suave, retardo entre hojas y anti-aplastamiento.
Soporte para control de recorrido mediante encoder, finales de carrera o tiempos programables.
Salida dedicada de 12Vdc para activación directa de electrocerradura o relé electro-imán.
Prueba de dispositivos de seguridad (autotest de fotoceldas) antes de cada maniobra.
Contador integrado de ciclos de funcionamiento totales y parciales con clave de acceso.
Desbloqueo manual práctico mediante llave personalizada en caso de emergencia.
Función de apertura peatonal (una sola hoja) gestionable directamente vía radio.
Características técnicas | Pistón Temis RC
Tipo de operador: Pistón electromecánico para portón abatible
Modelos del fabricante: TE4324RI (Izquierdo) / TE4324RD (Derecho)

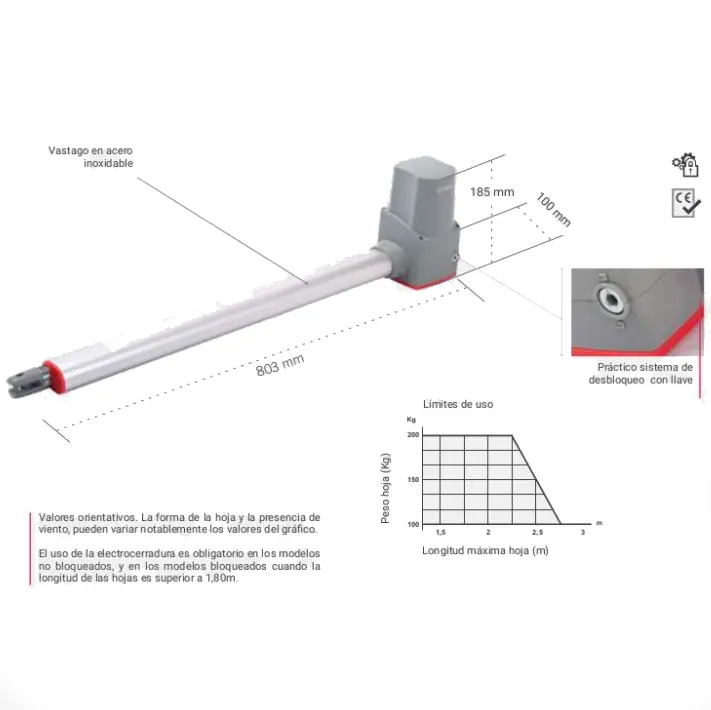

Peso máximo por hoja: 200 kg
Ancho máximo por hoja: 2.0 m (para alturas de hasta 2.50 m)

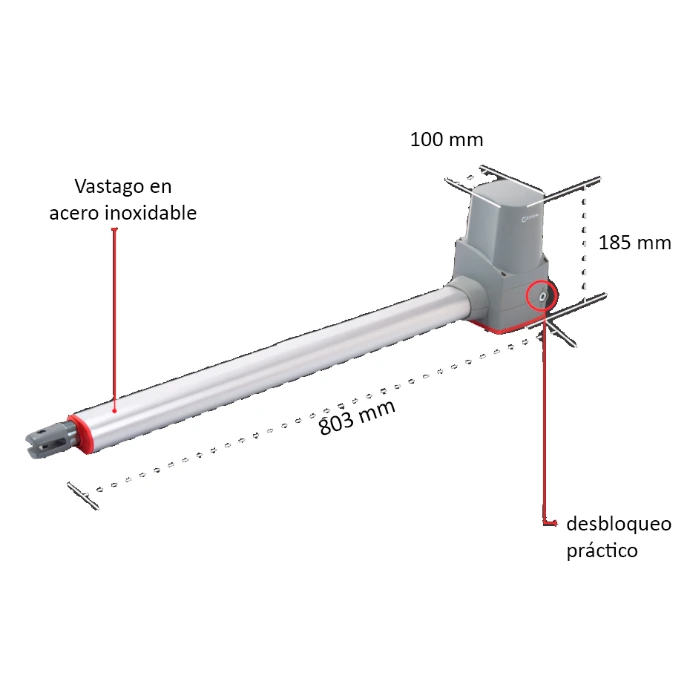

Carrera útil del vástago: 400 mm
Fuerza máxima de empuje: 2,500 N
Velocidad de avance: 25.7 mm/s
Tiempo de apertura (0-90°): 15 s
Ángulo máximo de apertura: 120°
Finales de carrera: No integrados en el pistón (gestionados por cuadro o topes)
Topes mecánicos: Requeridos obligatoriamente en apertura y cierre
Peso del actuador: 3.4 kg por brazo
Grado de protección: IP44
Temperatura de funcionamiento: -20 °C a +50 °C
Desbloqueo de emergencia: Mecánico con llave personalizada
Alimentación del motor: 24VCD
Potencia absorbida: 60 W
Intensidad de corriente: 4.2 A
Capacitor de trabajo: No aplica (Motor 24VCD)
Factor de servicio / Ciclo de trabajo: S3 - 20%
Características técnicas | Tarjeta VIVO 203M
Alimentación de entrada: 120V CA / 60 Hz
Tensión de salida a motores: 24VCD (1 o 2 actuadores)
Carga máxima soportada (motores): 250 W
Alimentación para accesorios: 24VCD / 0.315 A máximos
Salida de testeo para fotoceldas: 24VCD
Salida para electrocerradura / relé: 12Vdc
Salidas libres de tensión (Luz destellante / cortesía): Hasta 5 A
Fusibles de protección: 4 A (motores) / 10 A (alimentación) / 0.315 A (accesorios)
Grado de protección del gabinete: IP55
Dimensiones y peso del cuadro: 235 x 289 x 119 mm | 3.05 kg
Temperatura de trabajo (cuadro): -20 °C a +60 °C
Interfaz de programación: Display digital de 4 dígitos de 7 segmentos y 4 pulsadores de navegación
Gestión de recorrido: Programable por encoder (1 o 2 señales), finales de carrera o tiempos
Ajustes de velocidad: Regulación de velocidad nominal, fuerza máxima y velocidad de paro suave
Ajustes de tiempos: Tiempo de espera en cierre automático y desfase (retardo) entre hojas
Seguridad activa: Detección de obstáculos, función hombre presente y test de fotoceldas previa a maniobra
Entradas de mando y seguridad: Pulsadores de START, START peatonal, STOP de emergencia, fotoceldas (apertura/cierre) y bandas de seguridad (mecánicas o resistivas)
Diagnóstico y mantenimiento: Visualización de entradas por LED/pantalla, contador de ciclos totales/parciales y clave de protección
Conectividad y expansión: Puerto para receptor enchufable, tarjeta de semáforo/frenos AEPS1 y entrada para tarjeta cargadora de baterías de 24V
Cotizar KIT Erreka Temis RC 2 hojas
Confirmaremos existencias, especificaciones, compatibilidad y tiempos de entrega antes de procesar el pedido.
