KIT PISTONES HIDRÁULICOS INDUSTRIALES FADINI MEC 800 SPECIAL (220V 2F)
El Kit Fadini MEC 800 Special a 220V (2 Fases) es la solución hidráulica externa de clase industrial de mayor potencia de la firma italiana Fadini.
Está diseñado para la automatización de portones abatibles de dimensiones extraordinarias, hojas ciegas o paneladas de alto peso y accesos colectivos de uso intensivo o continuo.
Arquitectura Modular con Central Autoventilada Separada

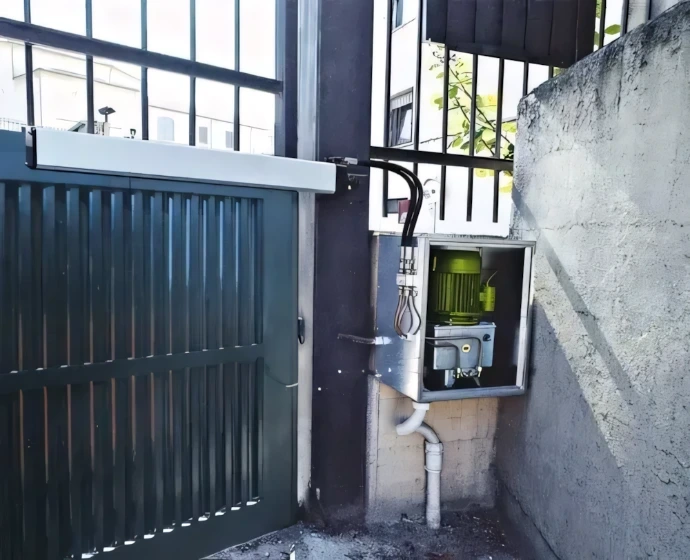

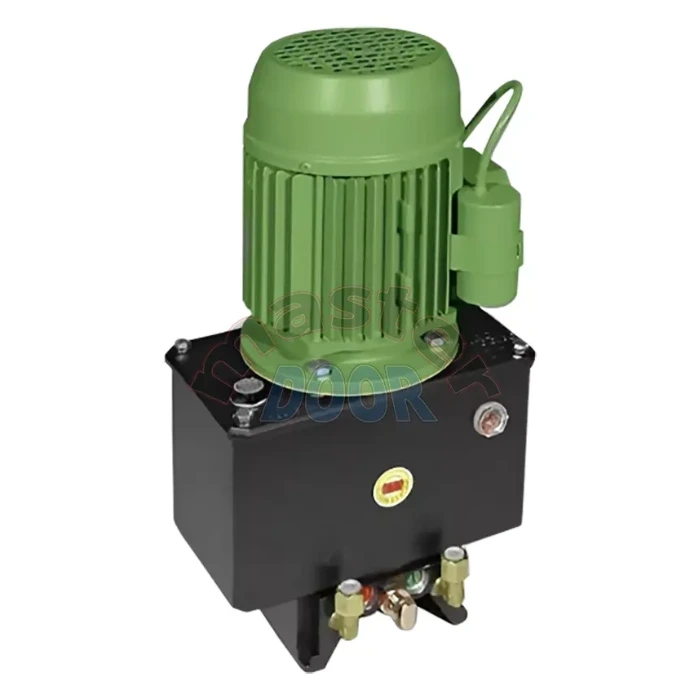

A diferencia de los actuadores convencionales, el MEC 800 separa mecánicamente el pistón de tracción de la unidad de potencia. El sistema está impulsado por la central hidráulica externa Mec 700/80 Ventil, equipada con un motor de alta potencia (510 W) autoventilado y protección IP65, capaz de operar en rangos térmicos de -25 °C a +80 °C. Dependiendo de la configuración de carga y carrera, la central se suministra en versión de Tanque Simple (2.0 L) o Doble Tanque (4.5 L) con bomba hidráulica de precisión sumergida en aceite dieléctrico Fadini 708L.
Gestión Electrónica Profesional con Cuadro Fadini ELPRO 27
El cerebro del kit es el programador electrónico Fadini ELPRO 27, diseñado específicamente para coordinar motores monofásicos de hasta 0.5 HP por salida. Aloja condensadores de arranque de motor integrados y ofrece un control milimétrico sobre los tiempos de trabajo y pausas. Esta tarjeta permite configurar funciones avanzadas como apertura peatonal, golpe de ariete (desbloqueo de electrocerradura), pre-destello, prueba automática de fotoceldas (DSA), autotest de bandas de seguridad (DACS) y monitoreo de estado en tiempo real mediante una matriz de LEDs de diagnóstico.
Variantes de Configuración Comercial

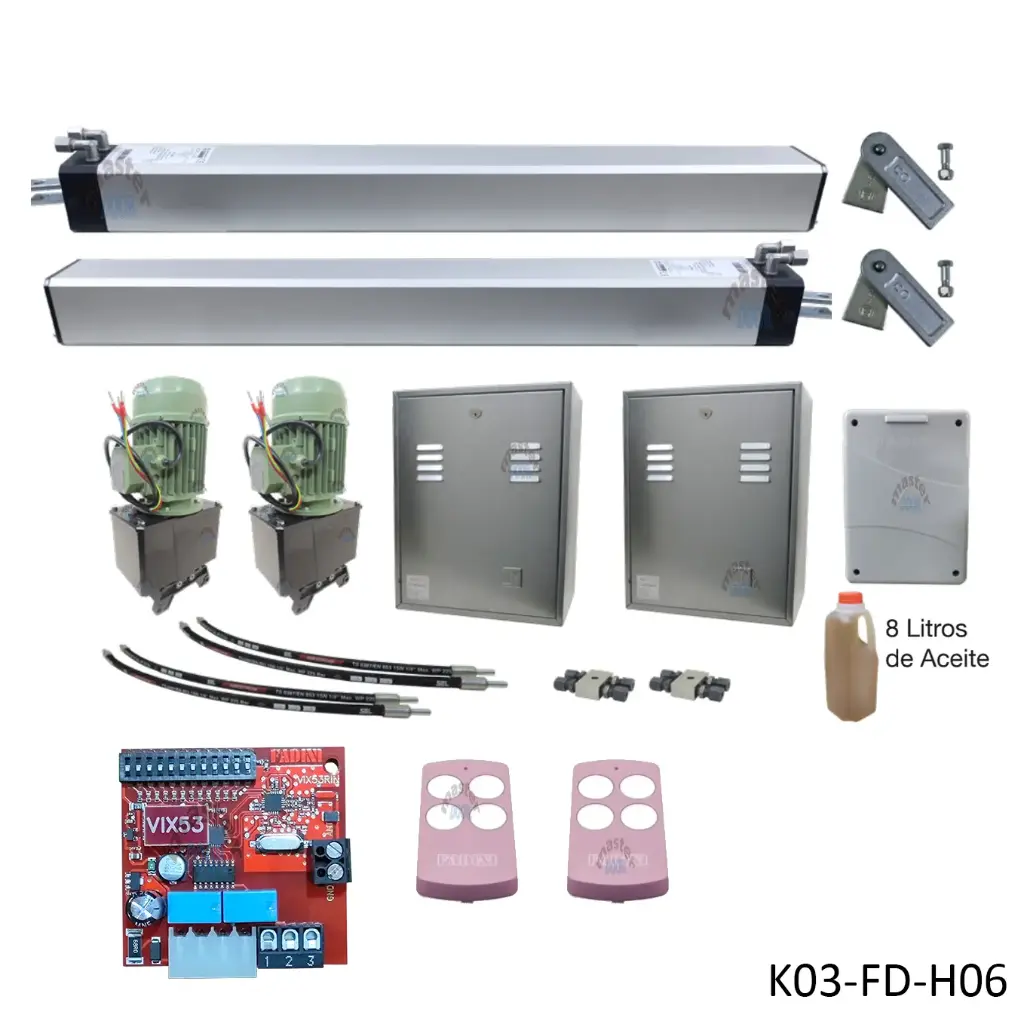

El sistema se comercializa en kits adaptados a las necesidades geométricas del proyecto:
- Versión Carrera 280 mm: Ideal para hojas de hasta 3.0 m y 400 kg, ofreciendo la cadencia de maniobra más rápida.
- Versión Carrera 400 mm: Diseñada para portones pesados de hasta 4.5 m y 700 kg.
- Versión Carrera 600 mm: Máximo apalancamiento mecánico para hojas industriales gigantescas de hasta 6.0 m y 800 kg.
- Versión Doble Pistón por Hoja: Utiliza dos actuadores en paralelo conectados a una central de doble tanque para arrastrar superestructuras blindadas o portones de hasta 5.0 m y 1,200 kg.
Notas Técnicas
[1] En instalaciones de 1 hoja con vástago de 600 mm, se recomienda verificar si la frecuencia de uso requiere ampliar el volumen de aceite a tanque doble para mantener una temperatura óptima de operación.
[2] Para configuraciones de 2 hojas con doble pistón (4 pistones en total), la central acciona colectivamente el flujo distribuido mediante mangueras de alta presión hidráulica con conectores reforzados.
[3] Es indispensable la presencia de topes mecánicos físicos en el piso en ambas posiciones fin de carrera (apertura y cierre).
[4] Debido a la potencia de empuje de 7,000 N, se exige que las bisagras y la estructura del portón estén rígidas y alineadas para evitar deformaciones mecánicas.
[5] El programador ELPRO 27 garantiza la integridad de los motores hidráulicos al mantener un monitoreo continuo de los tiempos de trabajo. Sus salidas desacopladas para electrocerraduras (12V) evitan sobrecargas electromagnéticas en la placa lógica.
[6] En kits de 4 pistones (doble pistón por hoja), la tarjeta ELPRO 27 comanda el arranque simétrico de la central de doble tanque mediante distribución hidráulica en paralelo.
7. Descripción SEO
Meta título: Kit Pistones Hidráulicos Fadini MEC 800 220V | Tarjeta ELPRO 27
Meta descripción: Kit de pistones hidráulicos Fadini MEC 800 Special a 220V con tarjeta ELPRO 27. Para portones de 3m a 6m y hasta 1200kg. Uso muy intensivo IP65.
Descripción SEO extendida:
Potencia Industrial de 7,000 N por Pistón
Arrastre de hasta 400 kg por hoja en configuraciones de actuador con 280mm de carrera.
Tecnología Oleodinámica de Larga Vida útil
Inmersión en aceite Fadini 708L y gabinete IP65 resistente a la intemperie.
Central Hidráulica Externa Auto ventilada (Mec 700/80 Ventil)
Motor de 0.5 HP diseñado para disipar el calor en ciclos continuos.
Características Principales
- Actuador oleodinámico externo de potencia industrial para portones abatibles de uso muy intensivo, sin límite práctico de maniobras.
- Central de potencia separada Mec 700/80 Ventil con motor eléctrico autoventilado de 510 W (0.5 HP) a 220V - 60 Hz.
- Cuadro de mando Fadini ELPRO 27 con gabinete estanco de alta protección (IP64/IP65) y trimmers/dip-switches de precisión.
- Múltiples opciones de carrera útil de vástago de alta resistencia (Ø22 mm en acero cromado): 280 mm, 400 mm y 600 mm.
- Capacidad de tracción masiva: desde 400 kg en 3.0 m (1 pistón) hasta 1,200 kg en 5.0 m (doble pistón por hoja).
- Frenado y desaceleración hidráulica ajustable en apertura y cierre para evitar impactos en la estructura.
- Fuerza lineal hidráulica de empuje regulable hasta un máximo de 7,000 N (700 kgf) por pistón mediante válvulas de máxima y mínima presión.
- Opciones de central hidráulica con Tanque Simple (2.0 Litros) o Doble Tanque (4.5 Litros) para alimentación de sistemas dobles.
- Autogestión de seguridad mediante autocomprobación de fotoceldas (DSA) y bordes sensibles (DACS) previo a cada movimiento.
- Salidas dedicadas para electrocerradura de 12V CA/CD, luz intermitente de 220V y lámpara espía de estado del portón (24V).
- Lógicas de operación versátiles: Automático, Semiautomático, Paso a Paso, Hombre Presente y Peatonal.
- Válvula de bloqueo hidráulico bidireccional integrada en la central con sistema de liberación manual de emergencia.
- Aceite dieléctrico sintético Fadini 708L de alta viscosidad y rendimiento térmico.
- Gabinete de central con grado de protección IP65 y pistones con sellos industriales resistentes a intemperie severa.
Características técnicas | Piston MEC-800
- Tipo de actuador: Pistón hidráulico esclavo externo para portones abatibles
- Diámetro del vástago: 22 mm (Acero con tratamiento de cromo duro)
- Diámetro del émbolo/pistón interno: 50 mm
- Carreras útiles disponibles: 280 mm | 400 mm | 600 mm
- Fuerza lineal máxima de empuje: Hasta 7,000 N por pistón (700 kgf)
Capacidad por hoja según versión :
Pistón 280 mm: Ancho máx. 3.0 m | Peso máx. 400 kg
Pistón 400 mm: Ancho máx. 4.5 m | Peso máx. 700 kg
Pistón 600 mm: Ancho máx. 6.0 m | Peso máx. 800 kg
Doble Pistón 400 mm: Ancho máx. 5.0 m | Peso máx. 1,200 kg
- Frenado final de carrera: Frenado oleodinámico ajustable (en cierre o en apertura/cierre)
- Topes mecánicos requeridos: Obligatorios en piso tanto en apertura como en cierre
- Peso por pistón:Carrera 280 mm: 5.5 kg | Carrera 400 mm: 7.2 kg | Carrera 600 mm: 10.0 kg
