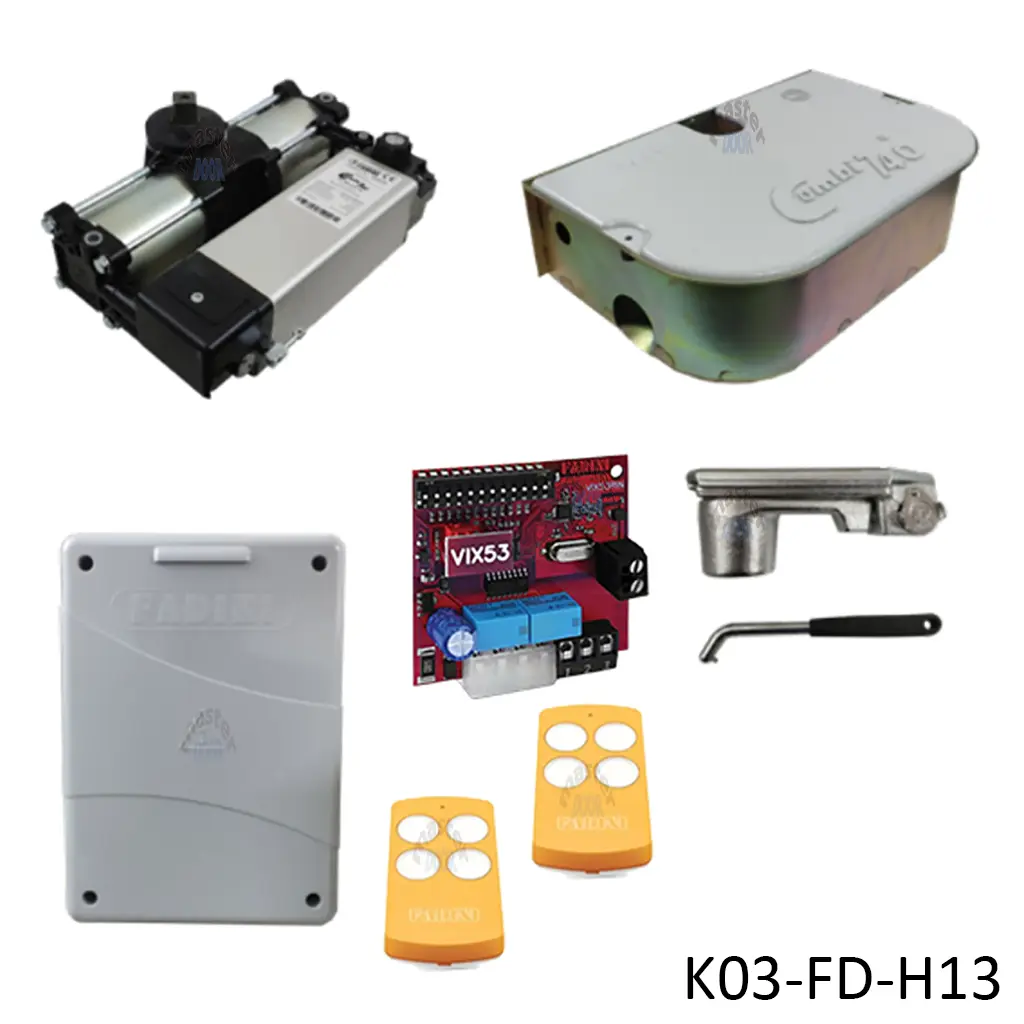

![[K03-FD-H13] Kit Pistones COMBI-740, 110º, 120V, Peso max. 700K, Ancho max. 4.0m, 1-hoja...Incluye Receptor y 2 Control.](/web/image/product.product/27444/image_128/%5BK03-FD-H13-LH%5D%20%5BK03-FD-H13%5D%20Kit%20Pistones%20COMBI-740%2C%20110%C2%BA%2C%20120V%2C%20Peso%20max.%20700K%2C%20Ancho%20max.%204.0m%2C%201-hoja--.Incluye%20Receptor%20y%202%20Control.%20%28O03-FD-5%20Combi-740%20SXL%29?unique=f246048)
![[K03-FD-H13] Kit Pistones COMBI-740, 110º, 120V, Peso max. 700K, Ancho max. 4.0m, 1-hoja...Incluye Receptor y 2 Control.](/web/image/product.product/27444/image_1024/%5BK03-FD-H13-LH%5D%20%5BK03-FD-H13%5D%20Kit%20Pistones%20COMBI-740%2C%20110%C2%BA%2C%20120V%2C%20Peso%20max.%20700K%2C%20Ancho%20max.%204.0m%2C%201-hoja--.Incluye%20Receptor%20y%202%20Control.%20%28O03-FD-5%20Combi-740%20SXL%29?unique=f246048)
Fadini Combi 740 — 110°
Operador subterráneo abatible
El Fadini Combi 740 110° (120V) es un sistema de automatización oleodinámico (hidráulico) subterráneo de grado residencial e industrial, diseñado para la motorización completamente invisible de portones abatibles de uso intensivo de hasta 4.0 metros de largo y un peso máximo de 700 kg por hoja (en hojas de 2.0 m).
Su diseño compacto aloja en un solo cuerpo la unidad de potencia hidráulica y el gato de accionamiento dentro de un encofrado de acero galvanizado electrolítico de 3 mm de espesor (opcional en acero inoxidable AISI 304).
Rendimiento y Construcción
Con una bomba hidráulica P3 de 0.85 l/min sumergida en aceite Fadini 708L, un pistón de 75 mm de diámetro y torque de trabajo de 250 a 400 Nm, ejecuta la rotación del árbol a 110° en solo 23 segundos. Ofrece un movimiento ultrasilencioso en temperaturas extremas de -20 °C a +80 °C con grado de estanqueidad IP67.
Seguridad, Lógica y Control (Elpro 27 HP)
Esta versión comercializada cuenta con frenado hidráulico (desaceleración) en apertura y cierre, bloqueo hidráulico bidireccional e integración con el cuadro Fadini Elpro 27 HP 120V. La fuerza de empuje se ajusta mediante válvulas mecánicas de alivio de presión (by-pass).
Incluye el receptor enchufable Fadini Vix 53, controles remotos Fadini Vix y desbloqueo manual con llave de acero y mango ergonómico.
Aspectos Destacados
Su ventaja competitiva radica en su rotación ágil a 110° en 23 segundos, su construcción oleodinámica hermética IP67 y la durabilidad de su caja de 3 mm de espesor.
Al gobernarse con la central Elpro 27 HP y válvulas by-pass, asegura un movimiento seguro, silencioso y continuo en portones residenciales o comerciales pesados.
Capacidad 700kg / 4.0m
Torque de 250-400 Nm con frenado y bloqueo bidireccional.
Apertura Estándar 110°
Maniobra rápida de 23 segundos para accesos residenciales e industriales.
Tecnología Oleodinámica IP67
Bomba y gato sumergidos en aceite en caja de cimentación hermética.
Características Principales
Operador hidráulico monobloque subterráneo para portones abatibles de hasta 4.0 m y 700 kg por hoja.
Rotación de árbol a 110° con tiempo de maniobra de 23 segundos.
Bomba hidráulica P3 (0.85 l/min) y pistón de 75 mm integrados en baño de aceite Fadini 708L.
Frenado hidráulico bidireccional (apertura y cierre) y bloqueo mecánico de retención.
Regulador de flujo para control de velocidad constante de la hoja durante todo el recorrido.
- Caja de cimentación autoportante de acero tratado anticorrosión de 3 mm de espesor (IP67).
- Cuadro de mando de alta potencia Fadini Elpro 27 HP 120V con válvulas de sobrepresión by-pass.
- Llave de desbloqueo manual ergonómica en chapa de acero prensado.
- Receptor de radio enchufable Fadini Vix 53 y controles remotos Fadini Vix.
- Marcado CE y certificación ITT PDC n.° 2393-2008.
Características técnicas | COMBI 740 a 110°
- Tipo de operador: Oleodinámico subterráneo monobloque
- Ángulo de rotación del árbol: 110°
- Tiempo de maniobra a 110°: 23 segundos
- Longitud máxima de hoja: 4.0 metros
- Peso máximo de hoja: 700 kg (para hoja de 2.0 m)
- Par de trabajo (Torque): 250 a 400 Nm
- Diámetro del pistón / Carrera: 75 mm / 52 mm
- Caudal de bomba hidráulica (P3): 0.85 l/min
- Tipo de aceite: Oil Fadini Cod 708L (o 706L)
- Bloqueo y frenado: Frenado en apertura y cierre, bloqueo hidráulico de dos vías y regulador de flujo.
- Grado de protección: IP67
- Caja de cimentación: Acero tratado anticorrosión de 3 mm (opcional AISI 304)
- Peso con caja de cimentación: 27 kg
- Temperatura de funcionamiento: -20 °C a +80 °C
- Tensión de alimentación: 120 Vac / 60 Hz
- Potencia absorbida: 250 W
- Potencia de rendimiento: 0.18 kW (0.25 CV)
- Corriente absorbida: 1.2 A
- Capacitor de arranque: 12.5 µF
- Velocidad de rotación del motor: 1,350 RPM
- Servicio intermitente: S3
Características técnicas | Elpro 27 HP
- Modelo de central: Fadini Elpro 27 HP (Versión 120 Vac / 60 Hz).
- Alimentación y potencia: 120 Vac de entrada; soporte para motores oleodinámicos de hasta 250 W por salida.
- Lógicas de funcionamiento: Programación de modos de operación (Paso a paso, Automático, Semiautomático), tiempo de trabajo y tiempo de pausa para cierre automático.
- Ajustes de movimiento y frenado: Configuración del desfase (retardo) entre hojas para apertura y cierre secuencial. (Nota: El frenado dinámico y regulación de velocidad se gestionan hidráulicamente en el operador mediante válvulas de alivio y regulador de flujo).
- Entradas de seguridad: Bornes dedicados para fotoceldas de protección en apertura/cierre, bandas sensibles de presión y pulsador de paro de emergencia (STOP).
- Salidas auxiliares: Salida de alimentación para accesorios y salida dedicada para lámpara de señalización / intermitente (con requerimiento de electrocerradura obligatoria en hojas mayores a 2.0 m).
- Sistema de radiofrecuencia y mandos: Receptor enchufable Fadini Vix 53 y controles remotos Fadini Vix a 433.92 MHz.
Cotizar KIT FADINI COMBI 740 110°
1 Hoja
Confirmaremos existencias, especificaciones, compatibilidad y tiempos de entrega antes de procesar el pedido.
