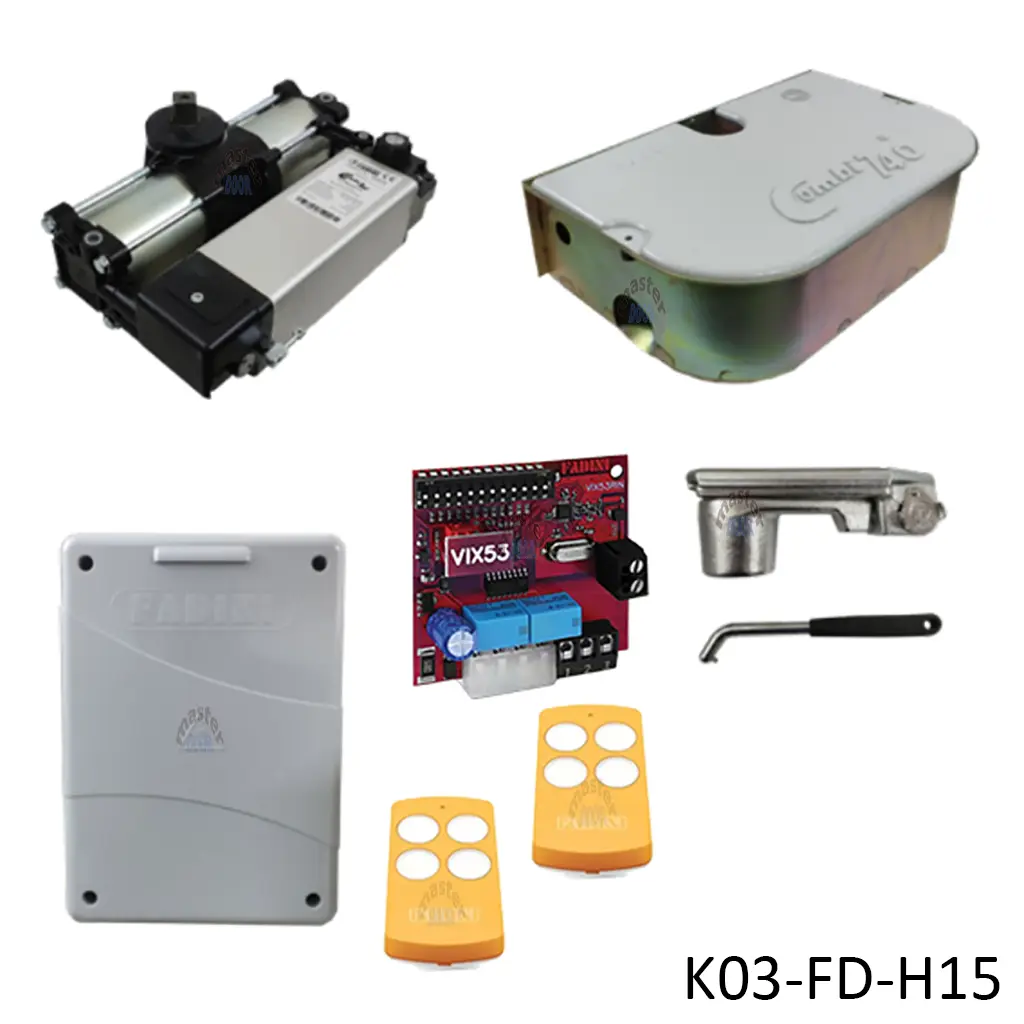

![[K03-FD-H15] Kit Pistones COMBI-740, 175º, 120V, Peso max. 700K, Ancho max. 4.0m, 1-hoja...Incluye Receptor y 2 Control.](/web/image/product.product/27446/image_128/%5BK03-FD-H15-LH%5D%20%5BK03-FD-H15%5D%20Kit%20Pistones%20COMBI-740%2C%20175%C2%BA%2C%20120V%2C%20Peso%20max.%20700K%2C%20Ancho%20max.%204.0m%2C%201-hoja--.Incluye%20Receptor%20y%202%20Control.%20%28%5BO03-FD-7%5DCombi%20740-%20175%C2%B0%20SXL%29?unique=c97d995)
![[K03-FD-H15] Kit Pistones COMBI-740, 175º, 120V, Peso max. 700K, Ancho max. 4.0m, 1-hoja...Incluye Receptor y 2 Control.](/web/image/product.product/27446/image_1024/%5BK03-FD-H15-LH%5D%20%5BK03-FD-H15%5D%20Kit%20Pistones%20COMBI-740%2C%20175%C2%BA%2C%20120V%2C%20Peso%20max.%20700K%2C%20Ancho%20max.%204.0m%2C%201-hoja--.Incluye%20Receptor%20y%202%20Control.%20%28%5BO03-FD-7%5DCombi%20740-%20175%C2%B0%20SXL%29?unique=c97d995)
Fadini Combi 740 — 175°
Operador subterráneo abatible
El Fadini Combi 740 175° (120V) es la versión de gran angular del sistema oleodinámico subterráneo de Fadini, diseñado para portones abatibles de hasta 4.0 metros y 700 kg por hoja (en hojas de 2.0 m) que requieren una apertura amplia de hasta 175°.
Esta solución resulta indispensable en accesos con columnas anchas o pasajes estrechos donde se requiere despejar completamente el vano vehicular sin obstaculizar el paso.
Rendimiento y Construcción
Cuenta con la misma tecnología oleodinámica monobloque con bomba P3 (0.85 l/min) y pistón de 75 mm en baño de aceite Fadini 708L, protegida en una caja de cimentación de acero tratado de 3 mm con grado de protección IP67.
Su sistema de engranajes de gran ángulo realiza la maniobra completa de 175° en 28 segundos con un torque de trabajo de 250 a 400 Nm.
Seguridad, Lógica y Control (Elpro 27 HP)
El operador incluye frenado hidráulico en apertura y cierre, bloqueo bidireccional y regulación de velocidad por regulador de flujo.
Está gestionado por el cuadro Fadini Elpro 27 HP 120V con válvulas de alivio de presión (by-pass) para evitar atrapamientos.
Se entrega con el receptor enchufable Fadini Vix 53, transmisores Fadini Vix.
Aspectos Destacados
Su principal ventaja competitiva es el mecanismo de transmisión de gran angular a 175°, que resuelve problemas de espacio en accesos complicados sin sacrificar la fuerza hidráulica de 400 Nm ni la protección ambiental IP67.
En conjunto con la central Elpro 27 HP 120V, provee un rendimiento intensivo S3 muy confiable para proyectos de alta especificación.
Frenado y Bloqueo Bidireccional
Control progresivo con regulador de flujo y torque de 250-400 Nm.
Gran Apertura a 175°
Permite una apertura de casi 180° para liberar al máximo el vano vehicular.
Monobloque Hidráulico IP67
Bomba y pistón sumergidos en aceite Fadini 708L en caja estanca.
Características Principales
Operador hidráulico monobloque subterráneo para portones abatibles con requerimiento de gran apertura.
Gran ángulo de rotación de árbol a 175° con tiempo de maniobra de 28 segundos.
Capacidad para hojas de hasta 4.0 metros de largo y un peso máximo de 700 kg (hojas de 2.0 m).
Unidad motor-bomba P3 (0.85 l/min) sumergida en aceite Fadini 708L dentro de fosa IP67.
Frenado hidráulico (desaceleración) en ambas direcciones y bloqueo hidráulico bidireccional.
- Caja autoportante de acero de 3 mm de espesor tratada electrolíticamente contra la corrosión.
- Cuadro electrónico Fadini Elpro 27 HP 120V con ajuste de fuerza por válvulas by-pass.
- Sistema de radiofrecuencia con receptor enchufable Fadini Vix 53 y controles Fadini Vix.
- Llave de liberación manual de emergencia en acero prensado.
- Certificación CE e ITT PDC n.° 2393-2008.
Características técnicas | Combi 740 a 175°
- Tipo de operador: Oleodinámico subterráneo monobloque de gran ángulo
- Ángulo de rotación del árbol: 175°
- Tiempo de maniobra a 175°: 28 segundos
- Longitud máxima de hoja: 4.0 metros
- Peso máximo de hoja: 700 kg (para hoja de 2.0 m)
- Par de trabajo (Torque): 250 a 400 Nm
- Diámetro del pistón / Carrera: 75 mm / 52 mm
- Caudal de bomba hidráulica (P3): 0.85 l/min
- Tipo de aceite: Oil Fadini Cod 708L (o 706L)
- Grado de protección: IP67
- Caja de cimentación: Acero tratado de 3 mm de espesor (opcional AISI 304)
- Peso con caja de cimentación: 27 kg
- Temperatura de funcionamiento: -20 °C a +80 °C
- Tensión de alimentación: 120 Vac / 60 Hz
- Potencia absorbida: 250 W
- Potencia de rendimiento: 0.18 kW (0.25 CV)
- Corriente absorbida: 1.2 A
- Capacitor de arranque: 12.5 µF
- Velocidad de rotación del motor: 1,350 RPM
- Servicio intermitente: S3
Características técnicas | Elpro 27 HP
- Modelo de central: Fadini Elpro 27 HP (Versión 120 Vac / 60 Hz).
- Alimentación y potencia: 120 Vac de entrada; soporte para motores oleodinámicos de hasta 250 W por salida.
- Lógicas de funcionamiento: Programación de modos de operación (Paso a paso, Automático, Semiautomático), tiempo de trabajo y tiempo de pausa para cierre automático.
- Ajustes de movimiento y frenado: Configuración del desfase (retardo) entre hojas para apertura y cierre secuencial. (Nota: El frenado dinámico y regulación de velocidad se gestionan hidráulicamente en el operador mediante válvulas de alivio y regulador de flujo).
- Entradas de seguridad: Bornes dedicados para fotoceldas de protección en apertura/cierre, bandas sensibles de presión y pulsador de paro de emergencia (STOP).
- Salidas auxiliares: Salida de alimentación para accesorios y salida dedicada para lámpara de señalización / intermitente (con requerimiento de electrocerradura obligatoria en hojas mayores a 2.0 m).
- Sistema de radiofrecuencia y mandos: Receptor enchufable Fadini Vix 53 y controles remotos Fadini Vix a 433.92 MHz.
Cotizar KIT FADINI COMBI 740 175°
1 Hoja
Confirmaremos existencias, especificaciones, compatibilidad y tiempos de entrega antes de procesar el pedido.
