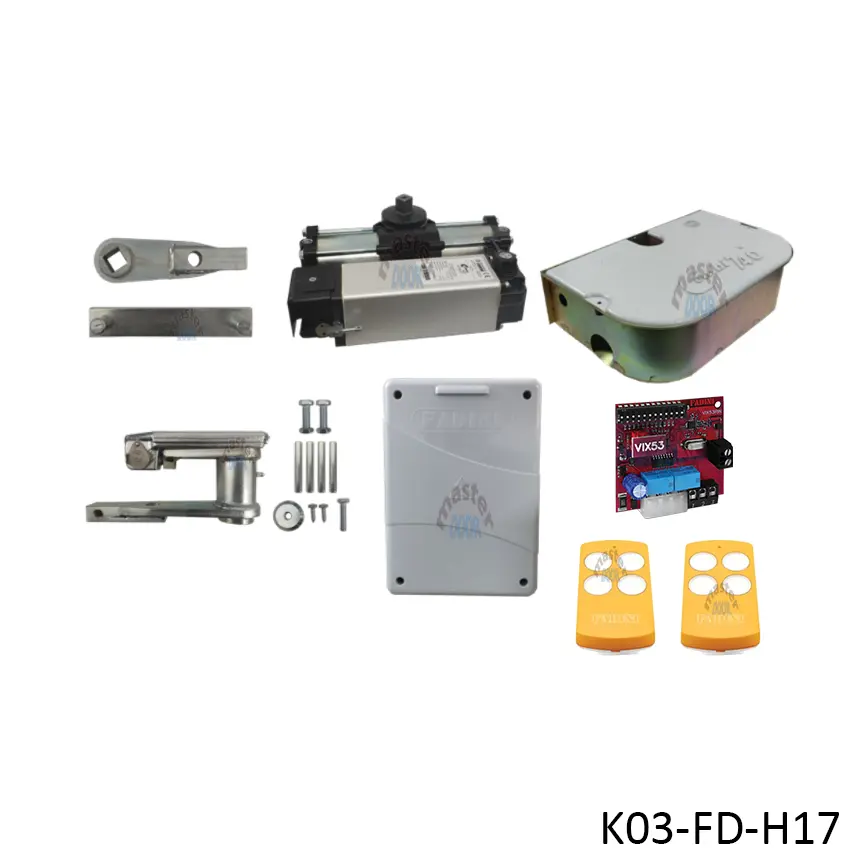

Kit FADINI COMBI-787
Motor hidráulico oculto para portones abatibles
El Fadini Combi 787 120V es un sistema de automatización hidráulico subterráneo de grado industrial pesado, diseñado para la motorización invisible de portones abatibles de gran escala de uso intensivo y colectivo, soportando hojas de hasta 6.0 metros o pesos de hasta 1,000 kg por hoja.
Al integrarse en una caja autoportante de lámina sólida de 5 mm bajo el nivel del piso, preserva sin alteraciones la estética arquitectónica del acceso.
Rendimiento y Construcción
Integra en un solo monobloque compacto y sumergido la unidad de potencia hidráulica con aceite especial Oil Fadini (cód. 708L) y el gato de accionamiento mecánico. Con brazos de movimiento internos construidos en acero galvanizado, desarrolla un torque de trabajo de 250 a 400 Nm, realizando una rotación angular de 110° en 23 segundos con un funcionamiento ultrasilencioso e ininterrumpido en un rango térmico extremo de -20 °C a +80 °C.
Seguridad, Lógica y Control (Cuadro Elpro 27 HP)
Equipado con el cuadro de mando de alta potencia Fadini Elpro 27 HP (110V), el sistema gestiona con precisión el frenado oleodinámico en apertura y cierre, el bloqueo hidráulico bidireccional y la salida para la electrocerradura requerida en hojas de más de 2.0 metros. La fuerza de empuje se regula de forma precisa mediante válvulas mecánicas de alivio de presión (by-pass), y su desbloqueo manual de emergencia se realiza mediante una llave personalizada de acero con empuñadura ergonómica.
Aspectos Destacados
La mayor ventaja competitiva de este equipo radica en su ingeniería oleodinámica europea monobloque con caja autoportante de 5 mm, la cual soporta un uso continuo real sin sobrecalentamientos ni desgaste mecánico expuesto.
Al estar impulsado por el cerebro Elpro 27 HP a 120V y contar con regulación de fuerza por válvulas by-pass, garantiza un control absoluto sobre portones pesados de hasta 1,000 kg, asegurando una larga vida útil en proyectos residenciales o industriales de gama alta.
Capacidad Extrema 1,000kg / 6m
Torque de trabajo de 250 a 400 Nm para portones masivos.
Caja de Acero de 5 mm
Encofrado autoportante robusto con topes mecánicos ajustables.
Monobloque Hidráulico IP67
Bomba y gato sumergidos en aceite Fadini 708L en una sola caja.
Características Principales
Operador hidráulico monobloque subterráneo para portones abatibles industriales y colectivos.
Capacidad máxima de hasta 1,000 kg o hasta 6.0 metros de longitud por hoja.
Unidad de potencia y gato hidráulico integrados en un solo gabinete sumergido en aceite Fadini 708L.
Caja autoportante de cimentación fabricada en chapa de acero de 5 mm de espesor con grado IP67.
Rotación angular de 110° con tiempo de apertura/cierre de 23 segundos.
Frenado hidráulico (desaceleración) incorporado en ambas direcciones de movimiento.
- Bloqueo hidráulico bidireccional (mantiene la hoja trabada en apertura y cierre).
- Válvulas de seguridad de sobrepresión (by-pass) para regulación mecánica de fuerza de empuje.
- Cuadro de control Fadini Elpro 27 HP (110V) para gestión de motores de alta demanda.
- Alojamiento interno en la caja para fijación directa de topes mecánicos de apertura y cierre.
Características técnicas | COMBI 787
- Tipo de operador: Oleodinámico subterráneo monobloque
- Longitud máxima de hoja: 6.0 metros
- Peso máximo de hoja: 1,000 kg
- Rotación del eje: 110°
- Par de trabajo (Torque): 250 a 400 Nm
- Diámetro del pistón / Carrera: 75 mm / 52 mm
- Caudal de la bomba hidráulica (P3): 0.85 l/min
- Tipo de aceite: Oil Fadini - Item 708L
- Grado de protección: IP67
- Dimensiones de la caja (LxAnxAl): 435 × 396 × 190 mm
- Peso con caja de cimentación: 34 kg
- Temperatura de trabajo: -20 °C a +80 °C (hasta -40 °C con accesorios opcionales)
- Tensión de alimentación: 120 Vac (Versión adaptada con motor monofásico clase H)
- Potencia absorbida: 330 W
- Potencia de rendimiento: 0.24 kW (0.33 HP)
- Corriente absorbida: 1.8 A
- Capacitor de arranque: 12.5 µF
- Velocidad de rotación del motor: 1,350 RPM
- Servicio intermitente: S3
Características técnicas | Elpro 27
- Modelo de central: Fadini Elpro 27 HP (Versión 120 Vac / 60 Hz).
- Alimentación y potencia: 120 Vac de entrada; soporte para motores oleodinámicos de hasta 250 W por salida.
- Lógicas de funcionamiento: Programación de modos de operación (Paso a paso, Automático, Semiautomático), tiempo de trabajo y tiempo de pausa para cierre automático.
- Ajustes de movimiento y frenado: Configuración del desfase (retardo) entre hojas para apertura y cierre secuencial. (Nota: El frenado dinámico y regulación de velocidad se gestionan hidráulicamente en el operador mediante válvulas de alivio y regulador de flujo).
- Entradas de seguridad: Bornes dedicados para fotoceldas de protección en apertura/cierre, bandas sensibles de presión y pulsador de paro de emergencia (STOP).
- Salidas auxiliares: Salida de alimentación para accesorios y salida dedicada para lámpara de señalización / intermitente (con requerimiento de electrocerradura obligatoria en hojas mayores a 2.0 m).
- Sistema de radiofrecuencia y mandos: Receptor enchufable Fadini Vix 53 y controles remotos Fadini Vix a 433.92 MHz.
Cotizar KIT FADINI COMBI 787
120V, 2 Hojas
Confirmaremos existencias, especificaciones, compatibilidad y tiempos de entrega antes de procesar el pedido.
