Genius ROLLER 120V
Operador abatible
oculto bajo tierra
El Genius Roller 120V es un sistema de automatización subterráneo de alto rendimiento para portones abatibles residenciales y comerciales, diseñado para hojas de hasta 3.5 metros y un peso máximo de 500 kg.
Al instalarse completamente oculto bajo el nivel del suelo, protege su mecanismo estanco con grado IP67 sin alterar la estética arquitectónica de la entrada.
Rendimiento y Construcción
Impulsado por un potente motor eléctrico de 120V con 380 W de potencia nominal y un torque máximo de 330 Nm, cuenta con una transmisión mecánica de tres etapas con tornillo sin fin de acero y corona sinterizada.
Su velocidad angular de 6 grados por segundo permite aperturas amplias a 140° o 180° con ralentización (paro suave) electrónica en ambas direcciones.
Seguridad, Lógica y Control (Central JA388)
El cerebro del sistema está gobernado por la tarjeta electrónica Genius JA388 a 115V/120V, la cual ofrece lógicas de funcionamiento programables (automática, semiautomática, hombre presente), regulación de fuerza de empuje en 8 niveles independientes por motor, y tiempos de pausa y retardo de hojas ajustables.
Cuenta con entradas monitorizadas para dispositivos de seguridad, función Fail-safe anti-fallos, bornes para electrocerradura y un sistema de desbloqueo manual por palanca con llave patentada.
Aspectos Destacados
Su principal ventaja competitiva radica en la combinación de un motor robusto de 120V de alta capacidad (330 Nm) con la flexibilidad de control de la central JA388, la cual ofrece una gestión precisa de la fuerza en 8 niveles y protección completa de seguridad con bornes monitorizados.
Es la opción ideal para instalaciones donde se requiere la durabilidad de un sistema a 120V con la elegancia de un diseño 100% subterráneo.
Instalación 100% Oculta
Sistema subterráneo estético que preserva el diseño original del portón.
Potencia de 120V y 330 Nm
Torque superior para mover hojas pesadas de hasta 500 kg.
Protección IP67 en Fosa
Caja estanca resistente a la acumulación de agua y condiciones climáticas severas.
Características Principales
Operador subterráneo oculto para portones abatibles de hasta 3.5 metros y 500 kg por hoja.
Grado de protección IP67 en caja de cimentación para resistencia total a la humedad e inmersión.
Tarjeta de control electrónica Genius JA388 a 120V con display y programación sencilla mediante microinterruptores y menús.
Regulación independiente de la fuerza de empuje en 8 niveles para cada motor.
Transmisión mecánica de tres etapas con tornillo sin fin de acero y corona sinterizada.
Ralentización (paro suave) programable durante la apertura y el cierre en ambas direcciones.
Motor de 120V con doble capa de pintura anticorrosión y capacitor de arranque de 12.5 µF.
Opciones de apertura amplia a 140° y 180°.
Sistema de desbloqueo manual mediante palanca con llave personalizada y patentada.
Incluye receptor de radiofrecuencia, controles remotos y bornes para accesorios a 24 Vdc.
Características técnicas | ROLLER 120V
Tipo de operador: Subterráneo oleodinámico / electromecánico oculto
Longitud máxima de hoja: 3.5 metros
Peso máximo de hoja: 500 kg
Torque máximo: 330 Nm
Velocidad angular de operación: 6 grados por segundo
Apertura máxima: Configurable a 140° y 180°
Grado de protección: IP67 (Caja estanca subterránea)
Temperatura de operación: -20 °C a 55 °C
Peso del operador: 26.5 kg
Reducción mecánica: 3 etapas con tornillo sin fin de acero y corona sinterizada
Tensión de alimentación del motor: 120 Vac / 60 Hz
Potencia nominal absorbida: 380 W
Corriente de trabajo: 1.7 A
Capacitor de arranque: 12.5 µF
Frecuencia de uso (Duty Cycle a 20 °C): 30%
Características técnicas | Tarjeta JA388
Modelo de tarjeta de control: Genius JA388 (115V / 120V)
Lógicas de funcionamiento: Automática, Semiautomática, Seguridad paso a paso, Semiautomática B y Hombre presente C.
Ajustes de movimiento:
Fuerza de empuje regulable en 8 niveles independientes por motor.
Tiempo de pausa programable (de 0 a 120 segundos).
Retardo de hoja en apertura y cierre configurable.
Ralentización (paro suave) en extremos de recorrido.
Seguridad y protecciones:
Entradas para dispositivos de seguridad en apertura y cierre con gestión lógica dedicada.
Función Fail-safe para supervisión de fotocélulas antes de cada maniobra.
Bornes de STOP de emergencia y protección por fusibles en placa (Fusible F5A para motores/primario y T 800mA para baja tensión).
Salidas auxiliares: Alimentación para accesorios a 24 Vdc, luz testigo a 24 Vdc, salida de destellador a 120V y conexión para electrocerradura de 12 Vac.
Conectividad de radio: Conector rápido de 5 pines para receptor de radiofrecuencia Genius.

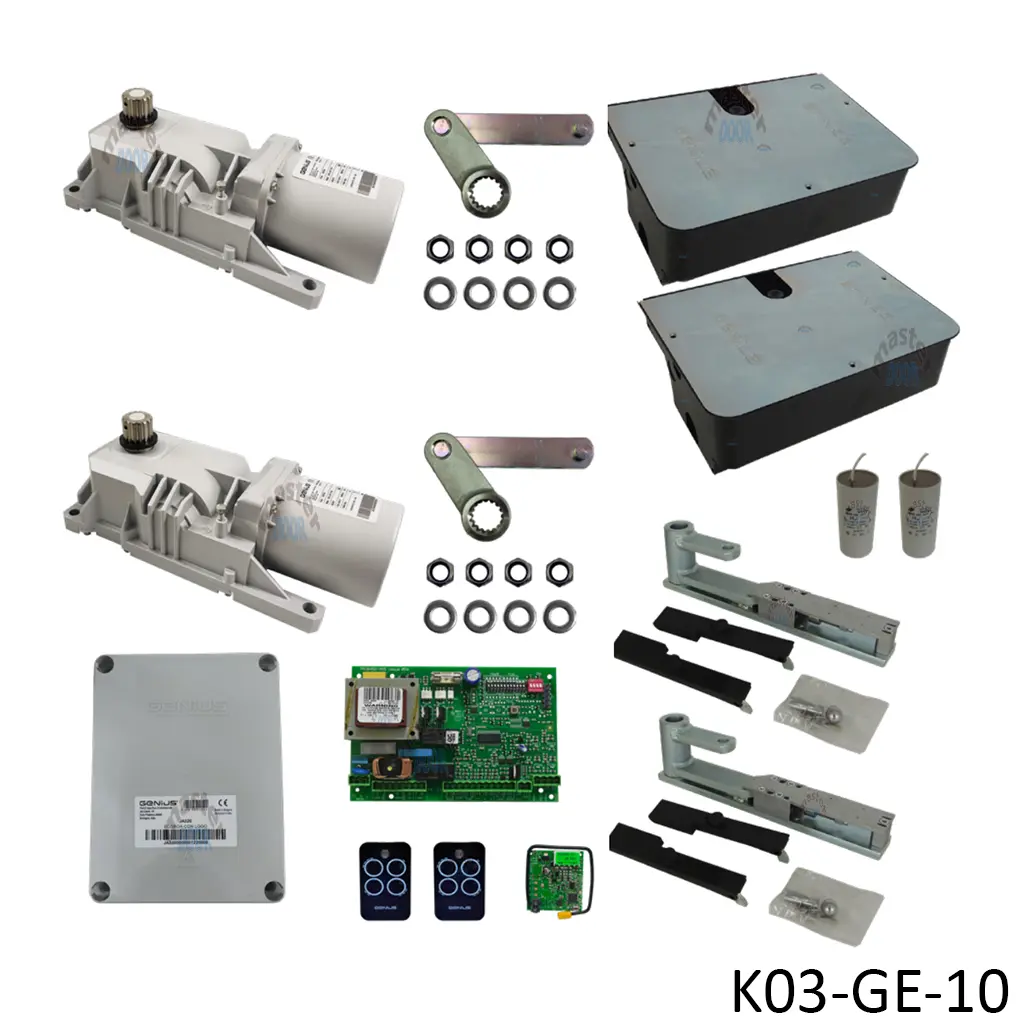

Cotizar KIT GENIUS ROLLER 120V
2 Hojas
Confirmaremos existencias, especificaciones, compatibilidad y tiempos de entrega antes de procesar el pedido.
