Genius ROLLER 24V
Operador abatible
oculto bajo tierra
El Genius Roller 24V es un sistema de automatización subterráneo para portones abatibles residenciales y comerciales ligeros, diseñado para hojas de hasta 3.5 metros y un peso máximo de 500 kg. Al instalarse de manera oculta bajo el nivel del suelo, preserva por completo la estética arquitectónica del portón sin alterar su diseño original.
Rendimiento y Construcción
Construido con un motor de 24Vdc (70 W de potencia nominal y 3 A de corriente) protegido en una robusta caja con grado de impermeabilidad IP67, cuenta con doble capa de pintura y una transmisión mecánica de tres etapas con tornillo sin fin de acero y corona sinterizada. Ofrece un torque máximo de 300 Nm y una velocidad angular de 6 grados por segundo, permitiendo aperturas amplias de hasta 140° o 180°.
Seguridad, Lógica y Control
Integra el sistema G-WAY compatible con tarjetas de control Brain 15 y Brain 17, dotadas de PROcoder de seguridad, detección electrónica de obstáculos y rampas de ralentización (paro suave) en ambas direcciones. El kit incluye receptor RQFZ433, controles remotos ECHO y batería de respaldo para garantizar la operatividad ante cortes de energía eléctrica. Su sistema de desbloqueo manual se acciona mediante una palanca con llave personalizada y patentada.
Aspectos Destacados
La ventaja competitiva más destacada de este sistema es su capacidad de integración arquitectónica invisible combinada con un alto grado de protección IP67 en fosa, garantizando una operación fluida, segura mediante PROcoder y con respaldo continuo de energía.
Es la elección perfecta para proyectos residenciales de alta gama donde la estética exterior no debe verse interrumpida por brazos o pistones visibles.
Instalación 100% Oculta
Operador subterráneo que mantiene la estética arquitectónica intacta del portón.
Tecnología G-WAY & PROcoder
Tarjetas Brain 15 con paro suave y máxima precisión de recorrido.
Protección Extrema IP67
Caja estanca diseñada para resistir humedad, lluvia y condiciones bajo nivel de suelo.
Características Principales
Operador subterráneo oculto para portones abatibles de hasta 3.5 metros y 500 kg por hoja.
Grado de protección IP67 para resistencia a inmersión y humedad extrema en fosa.
Sistema electrónico G-WAY compatible con tarjetas Brain 15 y Brain 17.
PROcoder de seguridad integrado para gestión ultraprecisa de límites y obstáculos.
Transmisión mecánica de tres etapas con tornillo sin fin de acero y corona sinterizada.
Ralentización (paro suave) programable durante apertura y cierre en ambas direcciones.
Motor de 24Vdc con doble capa de pintura anticorrosión.
Opciones de apertura amplia a 140° y 180°.
Sistema de desbloqueo manual por palanca con llave patentada de seguridad.
Incluye receptor RQFZ433, controles ECHO y batería de respaldo de emergencia.
Características técnicas | Operador Roller
Tipo de operador: Subterráneo oleodinámico / electromecánico oculto
Longitud máxima de hoja: 3.5 metros
Peso máximo de hoja: 500 kg
Torque máximo: 300 Nm
Velocidad angular de operación: 6 grados por segundo
Apertura máxima: Configurable a 140° y 180°
Grado de protección: IP67 (Caja estanca subterránea)
Temperatura de operación: -20 °C a 55 °C
Peso del operador: 26.5 kg
Reducción mecánica: 3 etapas con tornillo sin fin de acero y corona sinterizada
Tensión de alimentación del motor: 24 Vdc
Potencia nominal: 70 W
Corriente absorbida: 3 A
Frecuencia de uso (a 20 °C): Continuo
Características técnicas | Tarjeta BRAIN 15
Tensión de alimentación principal del cuadro: 120 Vac / 60 Hz
Respaldo de energía: Batería de respaldo integrada para operación sin energía de red
Sistema electrónico: Tarjeta de control digital Genius Brain 15 optimizada para motores de 24Vdc.
Dispositivo de seguridad: PROcoder integrado para control absoluto de posición y detección anti-aplastamiento.
Ralentización: Desaceleración electrónica ajustable en apertura y cierre en ambas direcciones.
Sistema de desbloqueo: Palanca de desbloqueo manual con llave personalizada y patentada.
Radiofrecuencia: Receptor enchufable RQFZ433 y dos controles remotos ECHO.

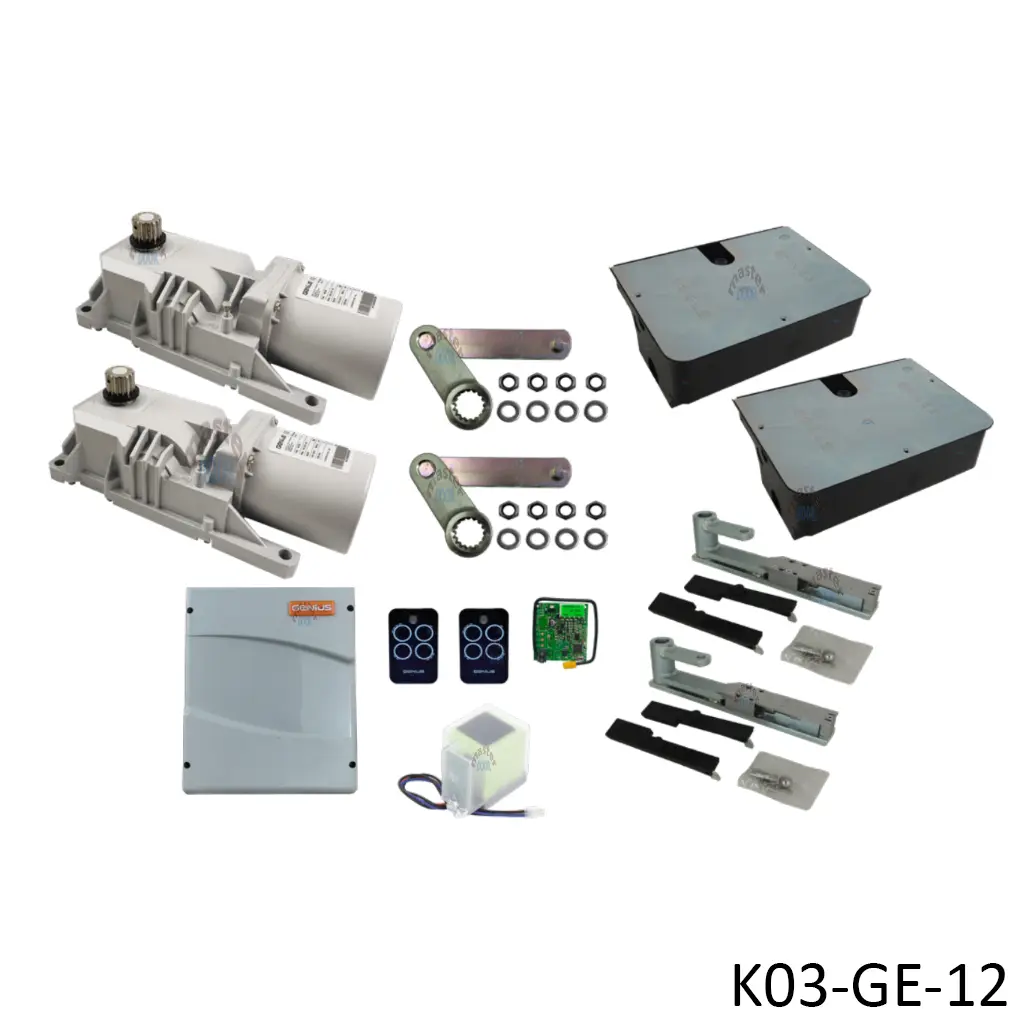

Cotizar KIT GENIUS ROLLER 24V
2 Hojas
Confirmaremos existencias, especificaciones, compatibilidad y tiempos de entrega antes de procesar el pedido.
