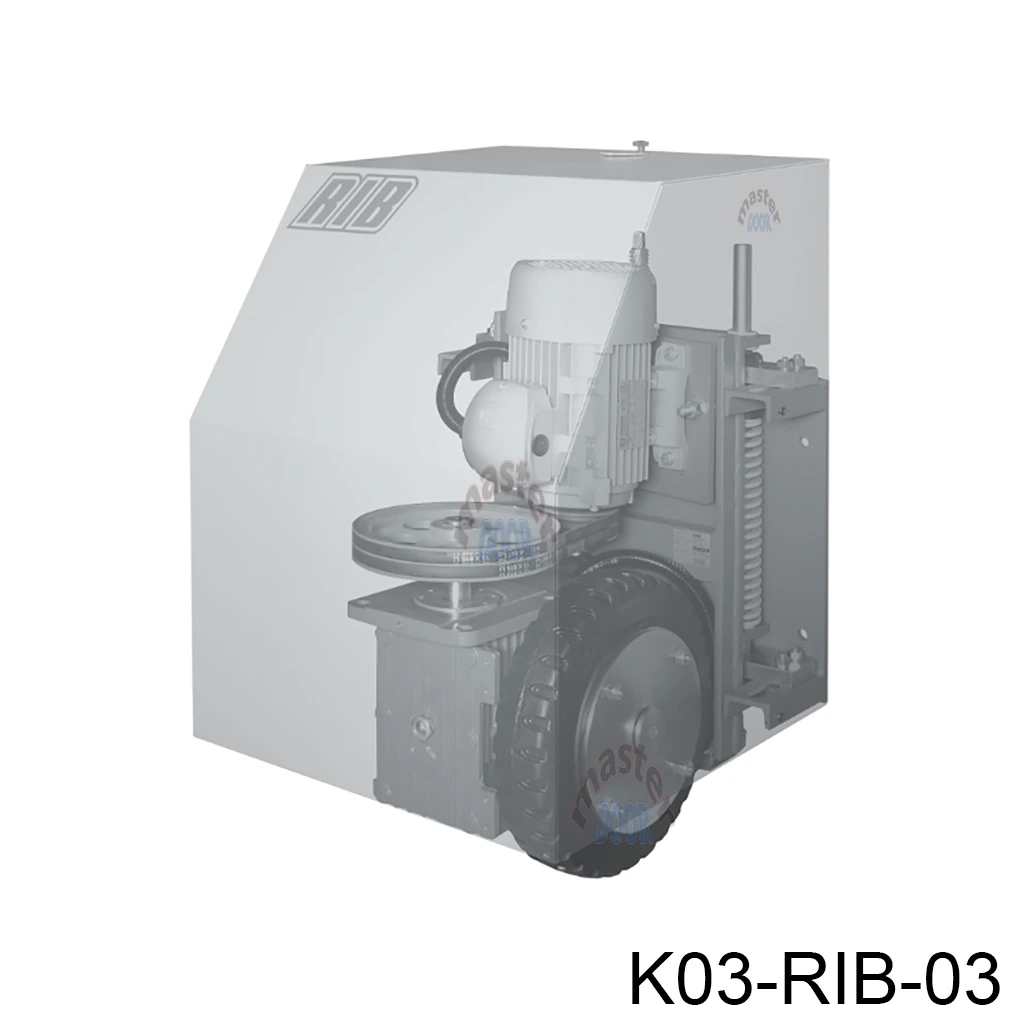

RIB R60 - Operador de Rueda
Abatible y corredizo | 220V, 3F

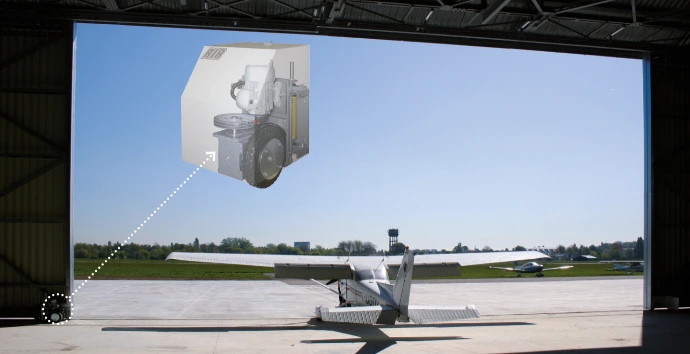

El RIB R60 es el operador electromecánico industrial con rueda motriz en el piso más potente del mundo, diseñado específicamente para la automatización de portones y puertas de dimensiones masivas de hasta 12,000 kg y longitudes de hoja de hasta 15 metros.
Es una solución robusta para instalaciones industriales cerradas donde los actuadores tradicionales no pueden operar.
Rendimiento y Construcción
Con un peso neto de 156 kg, cuenta con un motor ventilado protegido por sonda térmica y componentes mecánicos sumergidos en aceite (IP55). Su sistema flotante sobre guías verticales cromadas permite absorber irregularidades y desniveles del piso de hasta 10 cm, manteniendo una presión constante y regulable sobre el pavimento (de 150 a 600 kg) mediante resortes de alta resistencia. La transmisión por correas trapezoidales protege la mecánica ante contragolpes e inversiones de marcha.
Seguridad, Lógica y Control (Central ABL / B2/R2-CRX)
El equipo es gestionado por un cuadro de control electrónico industrial trifásico (compatible con lógica ABL y tarjetas de la serie B2/R2-CRX), dotado de autotest de fotocélulas conforme a la normativa EN12453, ajuste electrónico de tiempos y fuerzas, gestión de cerradura eléctrica y receptor de radio a 433 MHz. Cuenta con sistema de desbloqueo manual seguro que eleva la rueda motriz para la operación sin energía.
Aspectos Destacados
Su diseño exclusivo de rueda motriz con presión ajustable al suelo y guías verticales de compensación resuelve proyectos monumentales de hasta 12 toneladas donde los brazos mecánicos tradicionales o cremalleras convencionales resultan inviables.
Su combinación con la central trifásica ABL / B2/R2-CRX garantiza una gestión segura, precisa y de servicio continuo al 100%.
Potencia Industrial Extrema
Diseñado para mover portones de hasta 12,000 kg y 15 metros de longitud.
Tracción Adaptativa en Piso
Suspensión con guías verticales que absorbe desniveles de suelo de hasta 10 cm. 1 rueda para abatible, 2 para corredizo
Transmisión Protegida por Correas
Sistema mecánico que evita daños por contraccolpes en arranques e inversiones.
Central Trifásica Avanzada
Control electrónico industrial ABL / B2/R2-CRX con autotest y seguridad integrada.
Características Principales

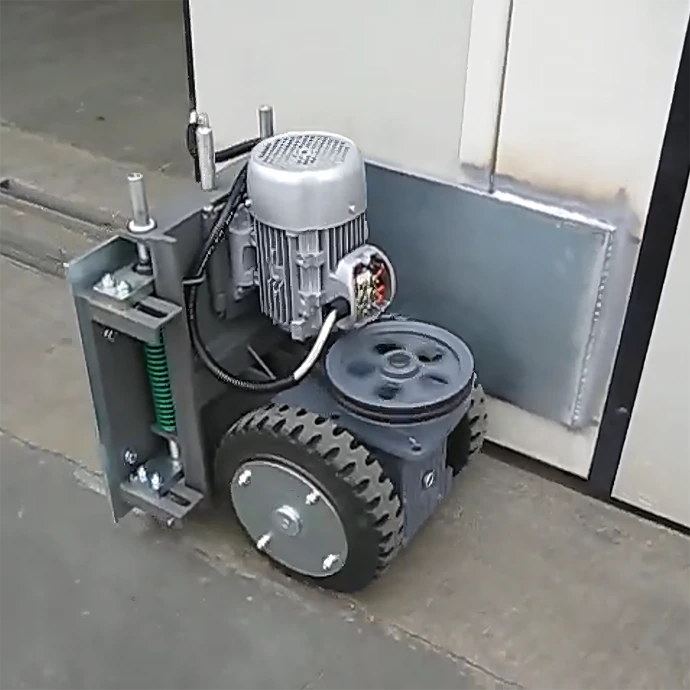

Operador industrial pesado con rueda tractora en el piso para portones abatibles y corredizos monumentales.
Capacidad de carga extrema de hasta 12,000 kg y hojas de hasta 15 metros.
Capacidad de superar desniveles en el pavimento de hasta 10 cm gracias a su suspensión sobre guías verticales cromadas.
Presión de adherencia ajustable al suelo de 150 a 600 kg mediante resortes registrables.
Transmisión por correas trapezoidales para absorción de impactos y contragolpes mecánicos.
Motor trifásico ventilado de 400V con protección térmica y baño de aceite total en sus reductores.
Grado de protección IP55 contra polvo y humedad.
Central electrónica industrial trifásica con autotest de seguridad (EN12453), aprendizaje de recorridos y gestión de accesorios.
Dispositivo de desbloqueo manual seguro por elevación de rueda motriz para operación en ausencia de energía.
Características técnicas | RIB R60
Tipo de operador: Operador electromecánico irreversible de rueda motriz en piso para uso industrial.
Longitud máxima de hoja: 15 metros.
Peso máximo de portón: 12,000 kg.
Fuerza de empuje máxima: 2,800 N (Par máximo de 235 Nm).
Velocidad de arrastre: 0.164 m/s (50 Hz) – 0.196 m/s (60 Hz).
Tiempo medio de apertura (90°): 116.5 segundos.
Presión de adherencia al suelo: Variable de 150 a 600 kg mediante resortes registrables.
Capacidad de superación de desniveles: Hasta 10 cm mediante deslizamiento en guías verticales cromadas.
Tipo de lubricación y aceite: Sumergido en aceite IP MELLANA 100.
Grado de protección: IP55.
Temperatura de funcionamiento: -10 °C a +55 °C.
Peso del operador: 156 kg.
Alimentación del motor: 400 Vac trifásico (3~), 50/60 Hz.
Potencia del motor: 1,100 W.
Corriente absorbida: 2.7 A a 3.1 A.
Ciclo de servicio: 100% (Servicio continuo e intensivo con 300 ciclos consecutivos garantizados).
Protección térmica: Sonda térmica integrada en el motor.

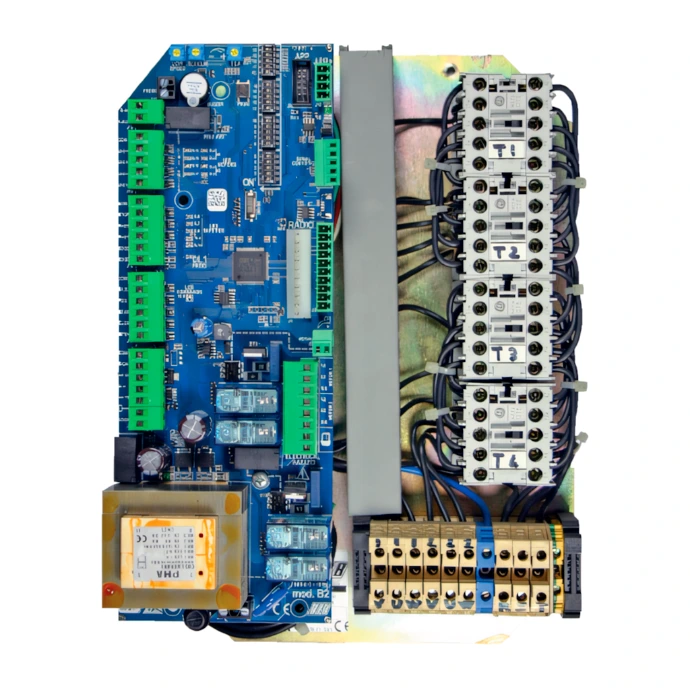

Características técnicas | Cerebro B2/R2-CRX
Modelo de central: Cuadro electrónico industrial trifásico (Compatible con series ABL y B2/R2-CRX).
Funciones de programación: Sistema de aprendizaje automático de recorridos y tiempos de operación con finales de carrera eléctricos.
Lógicas operativas: Modos automático y paso a paso (abrir-parar-cerrar), apertura peatonal total o parcial, cierre automático y pre-destello.
Seguridad activa: Autotest de fotocélulas obligatorio según norma EN12453, entradas dedicadas para bandas de seguridad sensibles y paro de emergencia.
Funciones adicionales: Salida para electrocerradura con impulso extra de liberación, conexión para calefactor de motor (KING EVO ICE), función de aproximación a velocidad lenta y compatibilidad con sistemas de conectividad APP.
Radiofrecuencia: Módulo receptor enchufable ACG8069 a 433 MHz compatible con transmisores de código fijo y variable de la serie SUN.
Cotizar KIT RIB R60
Confirmaremos existencias, especificaciones, compatibilidad y tiempos de entrega antes de procesar el pedido.
