Vulcan 24V Tarjeta City2

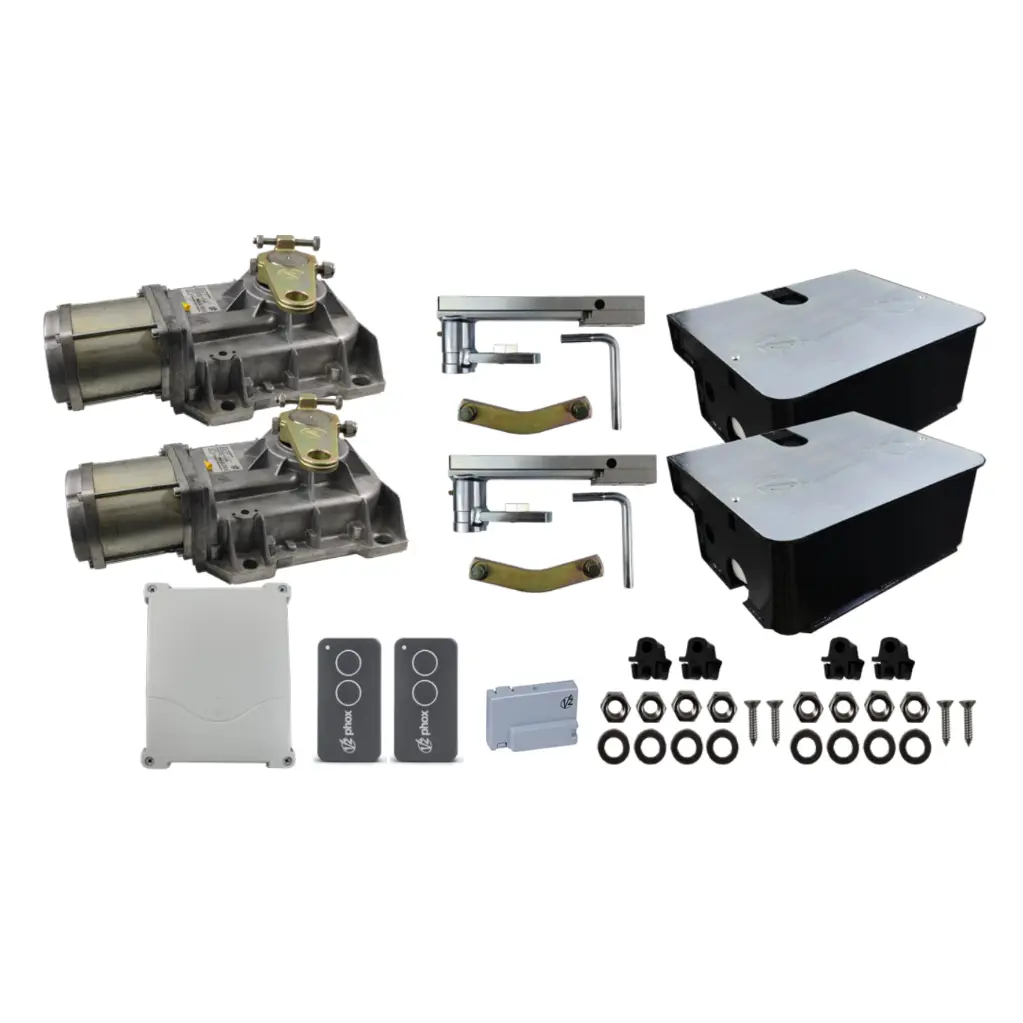

Kit operador subterráneo abatible
El Kit V2 Vulcan 24V con central digital City2+ es un sistema de automatización electromecánico subterráneo, diseñado para portones abatibles residenciales que exigen una integración discretamente invisible (sin brazos visibles).
Diseñado para hojas de hasta 3.5 metros y capacidades de carga de hasta 600 kg (según la longitud de la hoja), este motorreductor está fabricado íntegramente en aluminio y cuenta con certificación IP67 a prueba de agua.
Rendimiento y Construcción
Impulsado por un motor de 24 Vdc con encoder incorporado, ofrece un torque máximo constante de 320 N·m. Su transmisión permite una apertura estándar de hasta 110°, e incluye topes mecánicos regulables tanto en apertura como en cierre.
Seguridad, Lógica y Control (Central City2+ 120V)
Gobernado por la tarjeta de control City2+ con pantalla y tres pulsadores, el sistema cuenta con aislamiento eléctrico total en baja tensión de sus circuitos y motores. Ofrece detección de obstáculos por sensor amperimétrico, autotest de dispositivos de seguridad antes de cada maniobra, paro suave electrónico en el cierre, función Energy Saving y entrada opcional para baterías de respaldo. Su radiofrecuencia se gestiona mediante el conector modular MR2 a 433 MHz.
Aspectos Destacados
Su principal ventaja competitiva radica en la combinación de un operador subterráneo de aluminio con certificación IP67 y una central digital avanzada que aísla los motores en baja tensión, ofreciendo funciones inteligentes como encoder, contador de ciclos con aviso de mantenimiento, ahorro de energía (Energy Saving) y gestión de respaldo por batería (no incluída).
Capacidad de hasta 600 kg
Torque constante de 320 N·m con capacidad variable según el ancho de la hoja.
Instalación 100% Oculta IP67
Motor subterráneo enteramente de aluminio hermético y a prueba de agua.
Características Principales
Operador electromecánico subterráneo 100% a prueba de agua (grado de protección IP67).
Capacidad de carga variable por longitud: desde 600 kg (2.0 m) hasta 350 kg (3.5 m).
Motor de 24 Vdc con encoder incorporado y torque máximo constante de 320 N·m.
Apertura de hasta 110° con las palancas de serie (ampliable hasta 360° con accesorio opcional).
Central de control digital City2+ a 120 Vac con pantalla y programación de tres pulsadores.
Topes mecánicos de alta precisión regulables en apertura y cierre.
Detección electrónica de obstáculos por monitoreo amperimétrico.
Testeo automático de dispositivos de seguridad (fotoceldas/bandas) antes de cada apertura.
Sistema de paro suave electrónico en cierre para evitar rebotes y golpes en la estructura.
Función Energy Saving y entrada dedicada para grupo de baterías de emergencia.
Conector para receptor de radio modular MR2 (433 MHz).
Características técnicas | Motor VULCAN 24V
Tipo de operador: Electromecánico subterráneo irreversible de alta resistencia.
Materiales de construcción: Cuerpo enteramente en aluminio, palancas de acero forjado y opciones de cajas de fundación en acero con cataforesis.
Torque máximo: 320 N·m (consistente en toda la curva de capacidad).
Tiempo de apertura (0° a 90°): 15 a 25 segundos.
Grado de protección: IP67 (Completamente a prueba de agua).
Temperatura de funcionamiento: -20 °C a +55 °C.
Peso del motor: 11.5 kg.
Alimentación del motor: 24 Vdc con encoder incorporado.
Potencia nominal del motor: 230 W.
Absorción máxima de corriente: 15 A.
Ciclo de trabajo (fabricante): 80%.
Características técnicas | Tarjeta CITY 2
Modelo de central: V2 City2+ (120 Vac / 60 Hz).
Capacidad eléctrica de la tarjeta: Consumo máximo de red con 2 motores y accesorios: 250 W; carga nominal por salida de motor: 80 W (máx. 150 W regulados por diseño).
Interfaz de usuario: Display digital y tres pulsadores para programación de menús y visualización de entradas.
Seguridad eléctrica: Aislamiento eléctrico total del circuito en baja tensión (incluyendo motores) respecto a la red.
Funciones de seguridad y lógica:
Detección de obstáculos por monitoreo amperimétrico.
Testeo automático de dispositivos de seguridad (fotocélulas y bandas) antes de cada apertura.
Paro suave electrónico en el cierre.
Desactivación de entradas de seguridad por menú (sin necesidad de puentes físicos).
Contador de ciclos de funcionamiento con aviso de mantenimiento programado.
Salidas auxiliares y conectividad: Salida en baja tensión para lámpara intermitente de 24V, relé auxiliar programable (luz de cortesía o intermitente), función Energy Saving y entrada para batería de emergencia.
Radiofrecuencia: Conector para receptor modular MR2 a 433 MHz.
