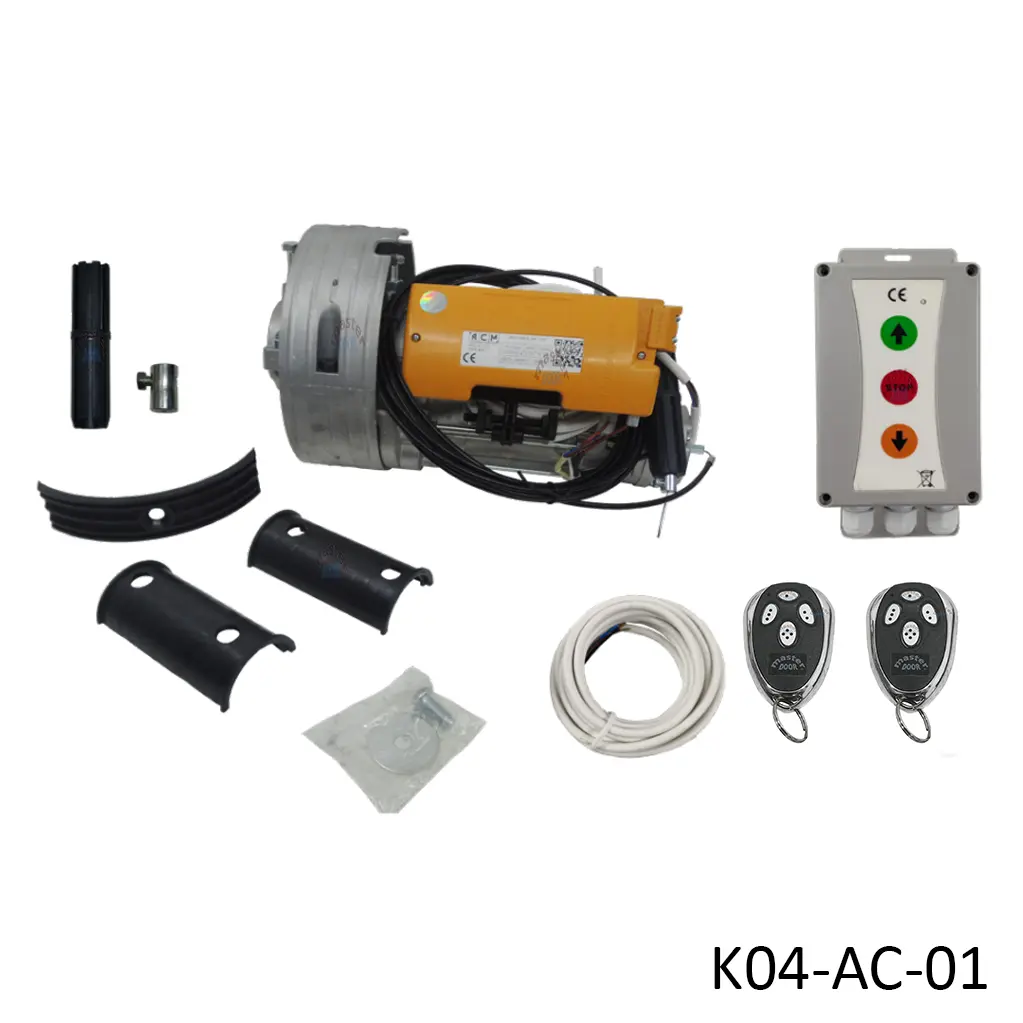

Kit Op. Cortina Oculto UNITITAN E HR 115V para 170Kg, con freno incluye Tarjeta y 2 Controles

El kit ACM Unititan E HR 115V (Mod. 1112421) es la solución italiana de tambor oculto para motorizar cortinas metálicas enrollables de impulso de hasta 170 kg y 6.0 m de altura.
Se instala en ejes de 60 mm de diámetro y cajas de resorte de 200 mm de diámetro. Desarrolla 170 Nm a 10 RPM (610 W / 5.2 A).
Cuenta con electro freno anti-intrusión, chicote de liberación manual, protección térmica, e incluye tarjeta de control a 115V con botonera exterior en carcasa, receptor Rx Multi (300-900 MHz) y 2 controles remotos.


Descripción ACM UNITITAN E HR | Características ACM UNITITAN E HR


Accesorios UNITITAN E HR | Refacciones UNITITAN E HR


Catalogo general ACM


*$ 6,603.30 *$ 6,603.30

  • Marca


💡



Correo electrónico no válido
Te avisaremos cuando el producto vuelva a estar disponible
* Precios válidos solo en tienda en línea. Pueden no aplicar en tiendas físicas.
Términos y condiciones
Tiempo de preparación 1-2 días hábiles
Envío: 2-3 días hábiles

Pagos seguros con
Marca: ACM

UNITITAN E HR

Motor central oculto para cortinas enrollables

El ACM Unititan E HR 115V (Mod. 1112421) es un kit electromecánico central de tambor (bombo) de origen italiano, diseñado para la automatización de cortinas metálicas enrollables de impulso asistidas por resortes de compensación.

Se integra directamente sobre el eje mecánico central de 60 mm de diámetro en cajas de resorte de 200 mm de diámetro, quedando totalmente oculto dentro del tambor de enrollamiento para optimizar el espacio del vano comercial o residencial.

Rendimiento y Retención Rígida

Alimentado a 115 Vac / 60 Hz, su motor de 610 W (consumo de 5.2 A) entrega un torque constante de 170 Nm a 10 RPM, capacitado para automatizar cortinas de hasta 170 kg y alturas de elevación de hasta 6.0 metros.

Su configuración E HR incorpora electrofreno integrado para retención rígida anti-intrusión y chicote de liberación manual (cable de acero) para operarse manualmente en apagones. Cuenta con protección térmica con disparo a los 4 minutos de trabajo continuo.

Central Electrónica con Botonera

El kit incluye una tarjeta electrónica de control en cuadro estanco alimentada a 115 Vac con botonera exterior integrada en la carcasa. Su receptor Rx Multi (300-900 MHz) ofrece compatibilidad multimarca con una amplia variedad de controles remotos.

Incluye salida de 12 Vdc para fotoceldas, bornes N-LAMP para lámparas de aviso, función de cierre automático y modos de pulso seleccionables (hombre presente, orden directa o secuencial).

Motor Central Oculto en Tambor 60/200 mm

Instalación interna sobre eje de 60 mm y corona de 200 mm sin restar espacio al vano.

Torque de 170 Nm a 115 Vac (610 W)

Potencia italiana optimizada a 60 Hz para cortinas compensadas de hasta 170 kg.

Tarjeta con Botonera y Receptor Rx Multi

Cuadro de control a 115V con botones en carcasa y receptor multimarca de 300 a 900 MHz.

Características Principales

  • Operador electromecánico central de bombo/tambor totalmente oculto para cortinas enrollables de impulso.

  • Fabricación italiana (Marca ACM) con transmisión de alta resistencia (Serie HR).

  • Montaje sobre eje central de 60 mm de diámetro y caja de resorte (corona) de 200 mm.

  • Capacidad de elevación para cortinas compensadas por resorte de hasta 170 kg y 6.0 m de altura.

  • Motor de 610 W alimentado a 115 Vac / 60 Hz (5.2 A nominales).

  • Torque nominal de 170 Nm a una velocidad constante de 10 RPM.

  • Freno electromagnético (Elettrofreno) integrado para retención rígida anti-intrusión al cierre.


  • Sistema de desbloqueo manual por chicote de liberación (cable de acero de rescate).

  • Finales de carrera mecánicos de fina regulación (carrera máxima de 6 m).

  • Dispositivo de corte térmico por sobrecalentamiento activado a los 4 minutos.

  • Tarjeta de control incluida: Alimentación de 115 Vac, botonera exterior integrada en carcasa y rampa de cierre automático.

  • Receptor Rx Multi integrado: Frecuencia multifrecuencia de 300 a 900 MHz.

  • Entradas y salidas en tarjeta: Salida de 12 Vdc para accesorios, entrada de fotocelda (COMUN/IN) y bornes para lámpara (N-LAMP).

  • Kit comercial: Incluye operador Unititan E HR, tarjeta con botonera, receptor Rx Multi y 2 controles remotos.

Características técnicas

  • Tipo de operador: Operador electromecánico central de tambor (bombo) para cortina enrollable.

  • Modelo: Unititan E HR 115V.

  • Diámetro del eje/árbol central: 60 mm (de diámetro).

  • Diámetro de la caja de resorte / corona: 200 mm (de diámetro).

  • Peso máximo de cortina: 170 kg.

  • Altura máxima de carrera: 6.0 metros.

  • Torque nominal de salida: 170 Nm.

  • Velocidad nominal de salida: 10 RPM.

  • Freno de retención: Freno electromagnético (Elettrofreno) incorporado.

  • Sistema de desbloqueo manual: Chicote de liberación (cable de acero flexible de rescate).

  • Ajuste de límites de carrera: Microrruptores de ajuste de precisión mecánicos integrados.

  • Peso del operador: 8.0 kg.

  • Alimentación general: 115 Vac / 60 Hz (Monofásico).

  • Potencia consumida: 610 W.

  • Intensidad de corriente absorbida: 5.2 Amperios.

  • Protección térmica: Dispositivo de corte térmico por sobrecalentamiento activado a los 4 minutos de funcionamiento continuo.

  • Frecuencia de trabajo (Duty Cycle): 12 ciclos por hora.

  • Alimentación de la tarjeta: 115 V ac.

  • Estación de mando integrada: Botonera exterior integrada directamente en la carcasa del cuadro de control.

  • Salida de accesorios: 12 Vdc y COMUN para alimentación de fotoceldas de seguridad.

  • Entradas de señal: Conexiones dedicadas para fotocelda (COMUN / IN) y pulsador paso a paso o directo.

  • Salida de lámpara: Bornes dedicados N-LAMP para conexión de lámpara de señalización.

  • Lógica de funcionamiento: Seleccionable entre "Hombre Presente", Orden Directa o Pulsador Secuencial; función de cierre automático disponible.

  • Radiofrecuencia: Receptor Rx Multi integrado compatible con espectro de 300 a 900 MHz.

  • Transmisores incluidos: 2 controles remotos inalámbricos.
