SI-120 DC
Operador para puertas seccionales standar, vertical-lift y high-lift
El SI-120 DC es un kit de automatización electromecánico de corriente directa (jackshaft) diseñado para puertas seccionales ascendentes de uso residencial y comercial ligero (Standard Lift, High Lift y Vertical Lift) de hasta 15 m^2 de superficie.
Su acoplamiento directo sobre flechas sólidas de 1" (25.4 mm) elimina la necesidad de rieles centrales de tracción, optimizando el espacio libre en el techo y ofreciendo una estética limpia en el vano.
Rendimiento Suave y Silencioso a 24 Vdc
Impulsado por un motor de corriente directa a 24 Vdc alimentado por la red de 120 Vac / 60 Hz (120 W de potencia), entrega un torque de 16 Nm a 25 RPM. Su arquitectura electrónica incorpora rampa de aceleración y desaceleración progresiva (paro suave), reduciendo las vibraciones mecánicas, el nivel de ruido y el desgaste sobre los componentes mecánicos de la puerta.
Control Externo, Seguridad y Accesorios Incluidos
A diferencia de los sistemas industriales tradicionales, alberga su tarjeta electrónica en un contenedor externo de pared con botonera integrada para una programación cómoda a nivel de usuario. Incorpora protecciones activas contra sobrecarga, sobrecalentamiento y bajo voltaje, embrague de destrabe manual para emergencias, iluminación de cortesía temporizada a 3 minutos y receptor a 433 MHz Rolling Code para hasta 20 controles. El kit incluye de fábrica 2 transmisores remotos y 1 chapa eléctrica a 12 Vdc.
Aspectos Destacados
Este modelo introduce una alternativa residencial/comercial ligera frente a los motores industriales AC directos a la flecha, destacando por su funcionamiento a 24 Vdc con desaceleración electrónica, la practicidad de su cuadro de control externo de pared con botonera integrada y el valor agregado de incluir la chapa eléctrica de 12 Vdc en el paquete comercial.
Motor 24 Vdc con Desaceleración
Movimiento suave, ultrasilencioso y rampa de desaceleración para flechas de 1".
Central Externa con Botonera
Tarjeta electrónica alojada en contenedor de pared con botones de control integrados.
Capacidad de 15 m^2 y Torque de 16 Nm
Solución ideal para puertas seccionales residenciales y comerciales ligeras.
Kit Completo con Chapa de 12 Vdc
Incluye 2 controles remotos, iluminación de cortesía y chapa eléctrica de 12 Vdc.
Características Principales
Operador electromecánico directo a la flecha (jackshaft) de 1" (25.4 mm) para puertas seccionales.
Compatible con tipos de elevación Standard Lift, High Lift y Vertical Lift balanceadas por resorte.
Dimensionado para puertas residenciales y comerciales ligeras de hasta 15 m^2 de superficie.
Motor de corriente directa a 24 Vdc (120 W) con alimentación a 120 Vac / 60 Hz.
Torque de salida de 16 Nm con velocidad de rotación de 25 RPM.
Sistema de arranque y rampa de desaceleración electrónica (paro suave en apertura y cierre).
Contenedor de pared externo para la central electrónica con botonera de mando integrada.
Liberación de emergencia mediante embrague manual para operación sin energía eléctrica.
Sistema de iluminación auxiliar de cortesía con apagado temporizado automático a los 3 minutos.
Protecciones activas integradas contra sobrecarga, sobrecalentamiento y variaciones de bajo voltaje.
Receptor de radiofrecuencia a 433 MHz Rolling Code anti-clonación (memoria para 20 transmisores).

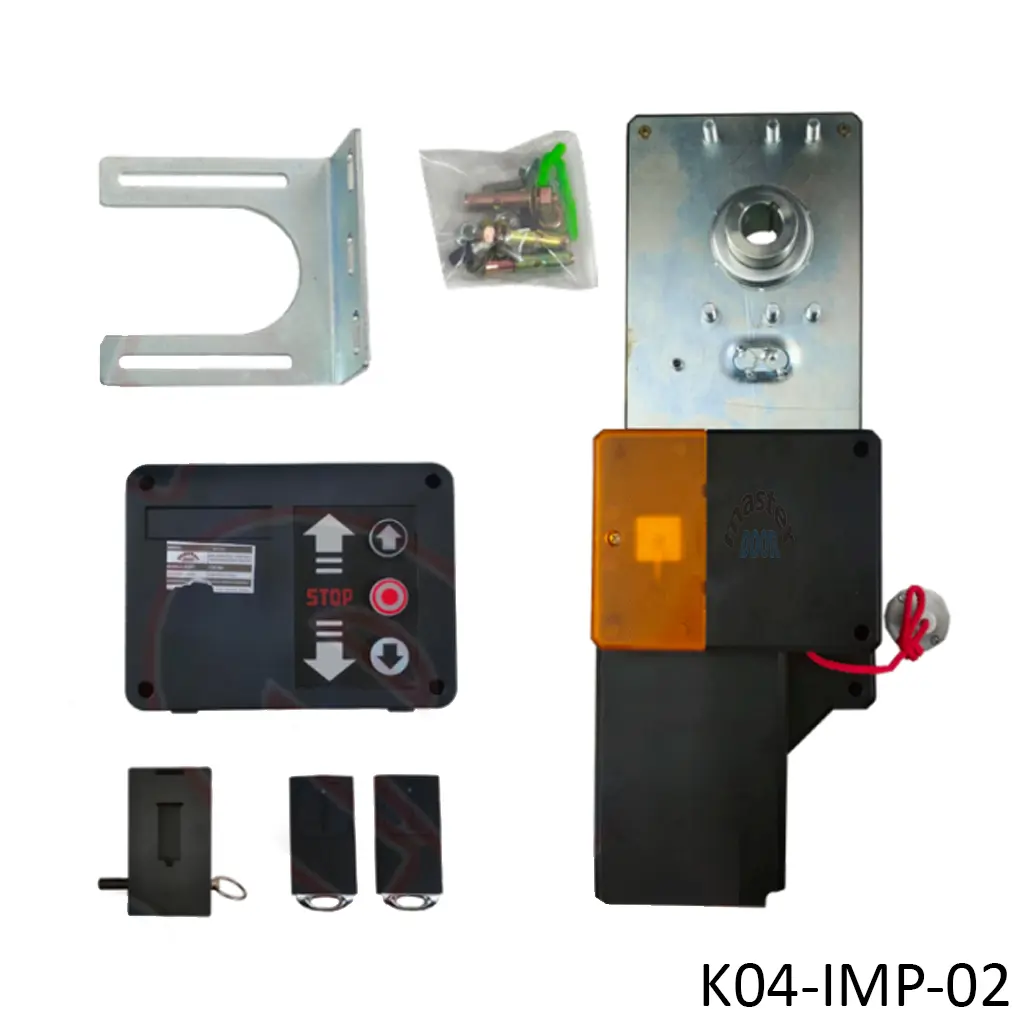

Kit completo de fábrica: Incluye motor, central de pared con botonera, 2 controles remotos y 1 chapa eléctrica de 12 Vdc.
Características técnicas
Tipo de operador: Operador electromecánico directo a la flecha (jackshaft lateral).
Diámetro de acoplamiento: Flecha sólida de 1" (25.4 mm).
Tipos de puerta compatibles: Standard Lift, High-Lift y Vertical-Lift (balanceadas por resorte).
Área máxima de puerta: 15 m^2.
Torque de salida: 16 Nm (Par motor de 8 Nm).
Velocidad de salida nominal: 25 RPM.
Perfil de movimiento: Arranque suave y rampa de desaceleración electrónica (paro suave) en apertura y cierre.
Sistema de rescate manual: Desbloqueo de emergencia por embrague manual.
Condiciones ambientales: Humedad relativa < 90%.
Alimentación general: 120 Vac / 60 Hz.
Voltaje del motor: 24 Vdc.
Potencia de salida del motor: 120 W.
Protecciones eléctricas activas: Detección de sobrecarga, sobrecalentamiento y protección contra bajo voltaje.
Frecuencia de trabajo: 20 ciclos por hora.
Central de control: Tarjeta electrónica alojada en contenedor de pared independiente con botonera integrada.
Sistema de iluminación: Lámpara de cortesía / señalización temporizada con apagado automático a los 3 minutos.
Lógica de mando: Secuencia cíclica de un solo botón (Abrir - Detener - Cerrar).
Radiofrecuencia: Receptor integrado a 433 MHz con tecnología de código rolante (Rolling Code, capacidad de almacenamiento: 20 transmisores).
Accesorios incluidos en kit: 2 controles remotos inalámbricos y 1 chapa eléctrica a 12 Vdc.
