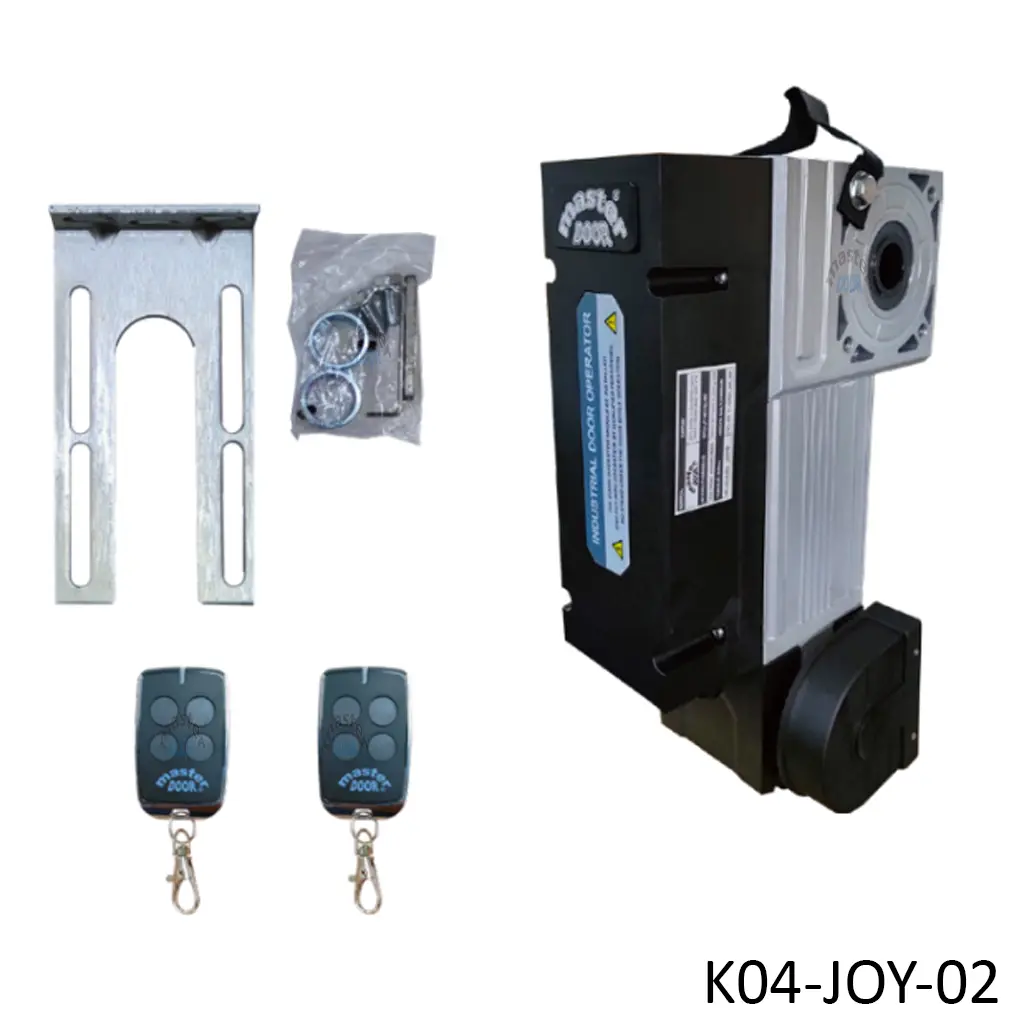

ID-600 AC 120V
Operador ascendente directo a la flecha
El ID-600 AC es un operador electromecánico industrial de transmisión directa a la flecha (jackshaft), diseñado para la automatización de puertas seccionales ascendentes de tipo Standard Lift, High Lift y Vertical Lift balanceadas por resortes de torsión.
Diseñado para acoplarse directamente a flechas sólidas de 1" (25.4 mm) con montaje lateral reversible (izquierda o derecha), elimina la necesidad de rieles centrales de arrastre, optimizando el espacio superior en el vano de la nave o garaje.
Rendimiento y Construcción
Construido con un reductor de relación 1:58 sumergido en baño de aceite de operación silenciosa (55 dB), entrega un torque constante de 60 Nm a 22 RPM bajo carga nominal (24 RPM sin carga). Está disponible en dos configuraciones de alimentación eléctrica según la acometida del proyecto: 120 Vac (500 W).
Está proyectado para mover con soltura puertas seccionales de hasta 300 kg, 4.0 metros de ancho y 6.0 metros de alto. Posee una envolvente con grado de protección IP54 e integra un sistema de cadena manual para maniobras de emergencia en caso de fallas eléctricas.
Seguridad y Control Electrónico Integrado
Gobernado por una tarjeta electrónica integrada de fábrica con doble protección eléctrica y térmica (corte térmico a 120° C y fusible de sobrecarga), admite el control mediante botoneras industriales de contacto Normalmente Abierto (NA).
Sus finales de carrera mecánicos ajustables por levas garantizan un paro preciso con entrega de torque continuo. Incorpora 2 microswitches auxiliares independientes accionados por levas con contactos secos y un receptor a 433 MHz con capacidad para almacenar hasta 25 controles remotos.
Aspectos Destacados
Destaca por su versatilidad para automatizar puertas industriales seccionales (Standard, High y Vertical Lift) de hasta 300 kg, eliminando complejidad mecánica al acoplarse directamente a la barra de torsión de 1".
Su diseño integra un reductor en baño de aceite con relación 1:58 de operación silenciosa (55 dB), grado de protección IP54, cadena de rescate manual y corte térmico a 120° C.
Transmisión en Baño de Aceite 1:58
Potencia eficiente 500 W a 120V en baño de aceite (55 dB) para flechas de 1".
Doble Protección y Corte Térmico a 120 °C
Resguardo de tarjeta y motor con corte a 120 °C y envolvente IP54.
Capacidad Comercial e Industrial de 300 kg
Diseñado para puertas seccionales de hasta 4.0 m de ancho × 6.0 m de alto.
Paro por Levas y Cadena de Rescate
Paro mecánico preciso con torque continuo, polipasto manual y 2 levas auxiliares.
Características Principales
Operador industrial directo a la flecha (jackshaft) de 1" (25.4 mm) para puertas seccionales balanceadas por resorte.
Compatible con tipos de elevación Standard Lift, High Lift y Vertical Lift.
Capacidad de carga para puertas de hasta 300 kg, 4.0 m de ancho y 6.0 m de alto.
Alimentación seleccionable: 120 Vac (500 W) @ 60 Hz.
Torque de salida de 60 Nm con velocidad de rotación de 24 RPM sin carga / 22 RPM nominal (entrega de fuerza continua).
Reductor de relación 1:58 sumergido en baño de aceite de operación ultra silenciosa (55 dB).
Rango operativo de temperatura ambiental de -20° a 45° C.
Sistema de rescate manual por cadena para emergencias o cortes en el suministro eléctrico.
Finales de carrera mecánicos de precisión ajustables por levas de paro (sin desaceleración electrónica).
Tarjeta electrónica integrada de fábrica con protección térmica del motor a 120 °C y fusible de sobrecarga.
Compatible con botoneras de control de contacto Normalmente Abierto (NA).
2 microswitches auxiliares independientes con contactos secos libres de tensión (para semáforos, alarmas o luces con relé externo).
Grado de protección IP54 y receptor a 433 MHz con capacidad para 25 transmisores.
Características técnicas
Tipo de operador: Operador industrial directo a la flecha (jackshaft lateral).
Diámetro de acoplamiento: Flecha sólida de 1" (25.4 mm).
Orientación de montaje: Lateral (Izquierda o Derecha).
Tipos de puerta compatibles: Standard Lift, High-Lift y Vertical-Lift (balanceadas por resorte).
Peso máximo de puerta: 300 kg.
Dimensiones máximas de puerta: 4.0 m de ancho × 6.0 m de alto.
Relación de reducción: 1:58.
Tipo de lubricación: Sumergible en baño de aceite.
Nivel de ruido del operador: 55 dB.
Torque de salida: 60 Nm (con entrega de fuerza continua).
Velocidad nominal de salida: 24 RPM (sin carga) / 22 RPM (con carga nominal).
Sistema de rescate manual: Sistema manual por cadena integrado.
Paro de límite de carrera: Mecánico, ajustable mediante levas de precisión (sin rampa de desaceleración electrónica).
Grado de protección de la carcasa: IP54.
Temperatura de trabajo: -20 °C a +45 °C.
Alimentación general: 120 Vac / 60 Hz (Opción seleccionable: 220 Vac / 50-60 Hz).
Potencia de salida del motor: 500 W a 120 Vac
Protección del motor y tarjeta: Doble protección (dispositivo de corte térmico a 120 °C en devanado y fusible de sobrecarga en central).
Régimen de trabajo (Duty Cycle): Servicio intermitente S2 (Máximo 10 minutos continuos de funcionamiento / ~17% por hora / 20 ciclos por hora).
Central de control: Tarjeta electrónica de control integrada de fábrica en la carcasa.
Compatibilidad de mandos cableados: Entrada para botoneras externas de contactos Normalmente Abiertos (NO / NA).
Salidas y contactos auxiliares: 2 microswitches independientes accionados por levas con contactos secos libres de tensión (requieren circuito controlador o relé externo con fuente independiente para semáforos, lámparas o alarmas).
Receptor de radiofrecuencia: Módulo receptor integrado a 433 MHz (Capacidad de almacenamiento: 25 transmisores).
