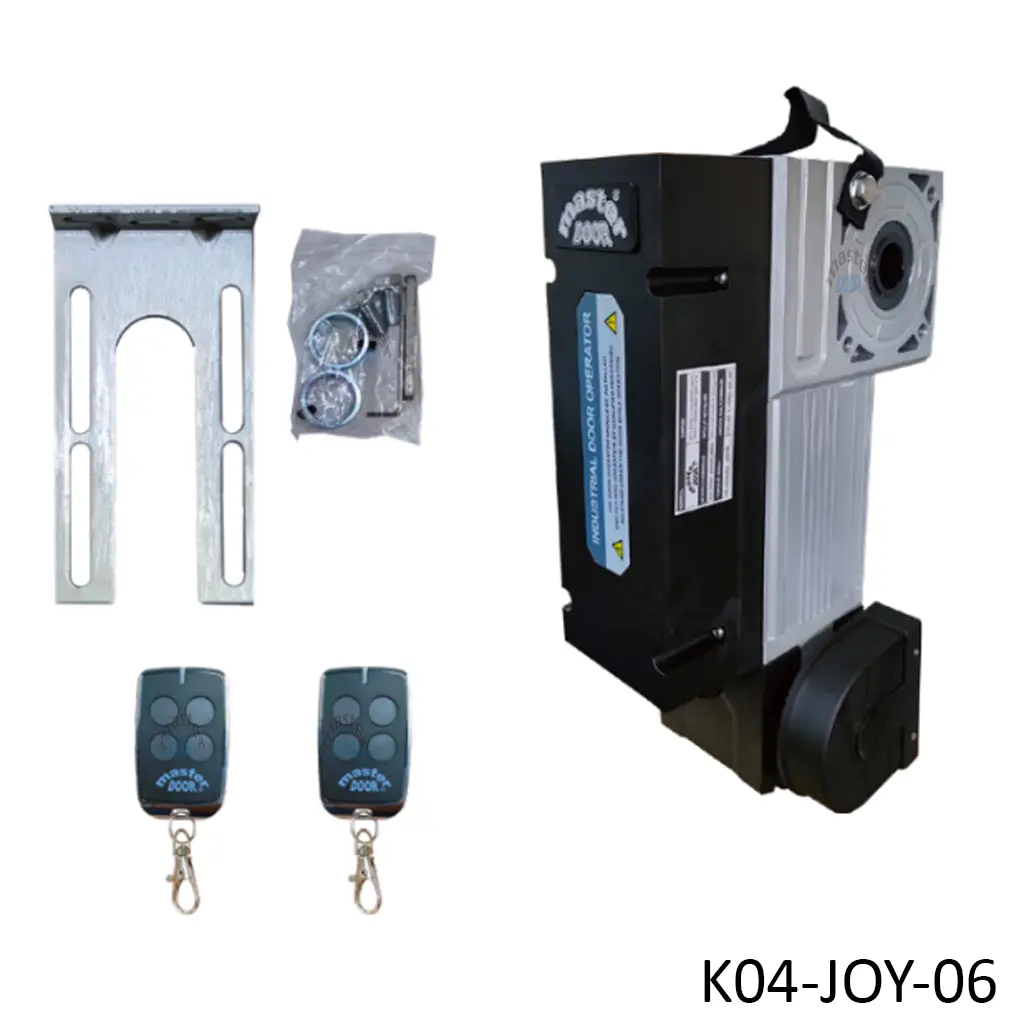

Kit Operador ID-1000-AC, 220V, se coloca directo a la flecha, para cualquier puerta ascendente Standard, Vertical, Hi. Incluye 2 Control

El operador industrial pesado ID-1000 AC 220V ofrece una solución de alta capacidad para la automatización lateral de puertas ascendentes seccionales balanceadas por resorte (Standard, High y Vertical Lift) de hasta 500 kg, 6 metros de ancho y 6 metros de alto.

Diseñado para acoplarse directamente a flechas sólidas de 1", incorpora un reductor en baño de aceite de operación silenciosa
(55 dB) que entrega una potencia de 550 W y un torque de 100 Nm con entrega continua.

Cuenta con tarjeta electrónica integrada, protección térmica a
120° C, compatibilidad con botoneras NA, cadena de respaldo operación manual, paro mecánico por levas, y levas libres de tensión para conectar circuitos adicionales como semaforos o alarmas.


Descripción MD ID-1000 AC 220V Características MD ID-1000 AC 220V


Accesorios MD ID-1000 AC 220V Refacciones MD ID-1000 AC 220V


Catalogo general MD-Masterdoor


*$ 11,295.50 *$ 11,295.50


💡



Correo electrónico no válido
Te avisaremos cuando el producto vuelva a estar disponible
* Precios válidos solo en tienda en línea. Pueden no aplicar en tiendas físicas.
Términos y condiciones
Tiempo de preparación 1-2 días hábiles
Envío: 2-3 días hábiles

Pagos seguros con

ID-1000 AC 220V

Operador ascendente directo a la flecha

El ID-1000 AC 220V es un operador electromecánico industrial de transmisión directa a la flecha (jackshaft), diseñado para la automatización de puertas seccionales de gran formato de tipo Standard Lift, High Lift y Vertical Lift balanceadas con resortes de torsión.

Diseñado para acoplarse directamente a flechas sólidas de 1" (25.4 mm) con montaje lateral flexible a izquierda o derecha, disminuye la complejidad mecanica, optimizando el espacio superior en naves industriales y bodegas.

Rendimiento y Construcción

Construido con un reductor sumergido en baño de aceite de operación ultra silenciosa (55 dB), entrega una potencia de salida de 550 W y un torque robusto de 100 Nm.

Está diseñado para operar con soltura puertas seccionales de hasta 500 kg,
6.0 m de ancho y 6.0 m de alto. Su envolvente posee grado de protección IP54 e incorpora un sistema de cadena de rescate para accionamiento manual en caso de cortes de energía.

Seguridad y Control Electrónico Integrado

Gobernado por una tarjeta electrónica integrada de fábrica con doble protección eléctrica y térmica (corte térmico a 120° C), permite el control mediante botoneras industriales de contacto Normalmente Abierto (NA).

Sus finales de carrera mecánicos ajustables por levas garantizan un paro de precisión, operando con entrega de torque continuo (sin desaceleración electrónica programada).

Dispone de 2 microswitches auxiliares con contactos secos libres de tensión para la activación de dispositivos externos y un receptor de radiofrecuencia a 433 MHz.

Aspectos Destacados

Destaca por su capacidad para gobernar puertas seccionales pesadas de hasta 500 kg y dimensiones de 6x6 metros. Su combinación de un motor de 550 W con 100 Nm de torque, transmisión en baño de aceite y protección IP54 ofrece una solución robusta.

Transmisión de Alto Torque 100 Nm

Reductor sumergido en aceite de gran potencia para flechas sólidas de 1".

Seguridad IP54 y Protección a 120°

Envolvente estanca, cadena de emergencia y corte térmico integrado.

Control por Levas y Botoneras NA

Paro mecánico de precisión con entrega de torque continuo y entradas para botonera externa.

Capacidad Industrial de 500 kg

Motor de 550 W para puertas seccionales de hasta 6x6 metros.

Características Principales

  • Operador industrial directo a la flecha (jackshaft) de 1" (25.4 mm) para puertas seccionales pesadas balanceadas por resorte.

  • Compatible con tipos de elevación Standard Lift, High Lift y Vertical Lift.

  • Capacidad de carga industrial para puertas de hasta 500 kg, 6.0 m de ancho y 6.0 m de alto.

  • Motor robusto de 220V AC / 550 W en baño de aceite sumergible.

  • Torque de salida elevado de 100 Nm con entrega de fuerza continua.

  • Funcionamiento silencioso (55dB) con rango de temperatura de -20°C a 45° C.

  • Sistema de rescate manual por cadena para emergencias o fallas en el suministro eléctrico.


  • Finales de carrera mecánicos de precisión ajustables por levas de paro (sin desaceleración electrónica).

  • Tarjeta electrónica integrada con protección térmica del motor a 120° C y fusible de sobrecarga.

  • Compatible con botoneras de control de contacto Normalmente Abierto (NA).

  • 2 microswitches auxiliares independientes con contactos secos (requieren circuito controlador externo para semáforos o luces).

  • Grado de protección IP54 y receptor a 433 MHz para controles remotos.

Características técnicas

  • Tipo de operador: Operador industrial directo a la flecha (jackshaft lateral).

  • Diámetro de acoplamiento: Flecha sólida de 1" (25.4 mm).

  • Orientación de montaje: Lateral (Izquierda o Derecha).

  • Tipos de puerta compatibles: Standard Lift, High-Lift y Vertical-Lift (balanceadas por resorte).

  • Peso máximo de puerta: 500 kg.

  • Dimensiones máximas de puerta: 6.0 m de ancho × 6.0 m de alto.

  • Tipo de lubricación: Sumergible en baño de aceite.

  • Nivel de ruido del operador: 55 dB.

  • Torque de salida: 100 Nm (con entrega de fuerza continua).

  • Relación de reducción: 1:58

  • Sistema de rescate manual: Sistema manual por cadena integrado.

  • Paro de límite de carrera: Mecánico, ajustable mediante levas de precisión (sin rampa de desaceleración electrónica).

  • Grado de protección de la carcasa: IP54.

  • Temperatura de trabajo: -20 °C a +45 °C.

  • Alimentación eléctrica: 220 Vac / 50-60 Hz.

  • Potencia de salida: 550 W.

  • Protección térmica del motor: Dispositivo de corte térmico a 120° C.

  • Régimen de trabajo (Duty Cycle): Servicio intermitente S2 (Máximo 10 minutos continuos de funcionamiento).

  • Central de control: Tarjeta electrónica de control integrada de fábrica en la carcasa.

  • Compatibilidad de mandos cableados: Entrada para botoneras externas de contactos Normalmente Abiertos (NO / NA).

  • Protección eléctrica: Protección contra sobrecarga de la central de mando y protección térmica del motor.

  • Salidas y contactos auxiliares: 2 microswitches independientes accionados por levas con contactos secos libres de tensión (requieren circuito controlador o relé externo con fuente independiente para semáforos/alarmas).

  • Receptor de radiofrecuencia: Módulo receptor integrado a 433 MHz.
