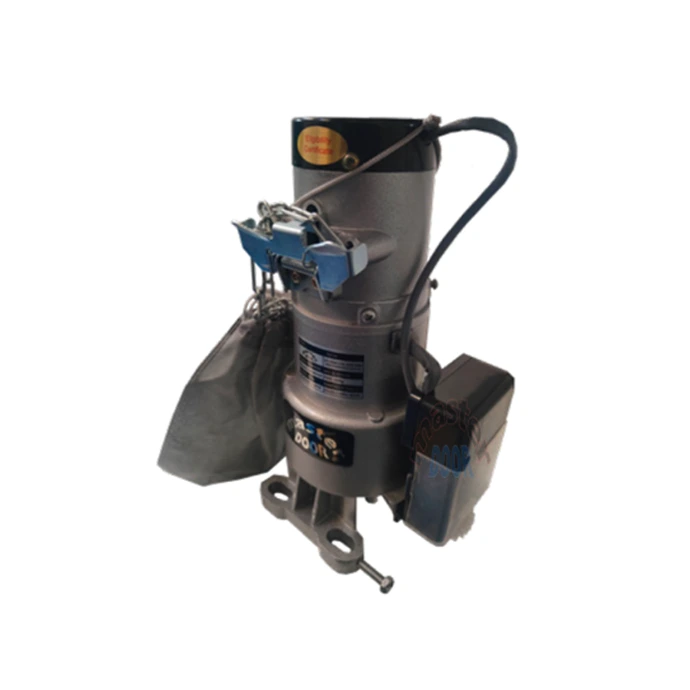

RD-200 DC
Motor lateral para Cortinas Enrollables
El RD-200 DC es un kit de automatización lateral de alta capacidad para cortinas metálicas enrollables comerciales e industriales ligeras, diseñado para tubos de 4" de diámetro, un ancho máximo de 3.5 metros y alturas de paso de hasta 3.5 metros. Su mecanismo de montaje lateral exterior configurable a derecha o izquierda transmite la tracción mediante un ensamble de placa con catarina (sprocket) y cadena industrial, ofreciendo una instalación limpia y robusta sin sobrecargar el vano.
Rendimiento y Respaldo Eléctrico Continuo
Impulsado por un motor de 12 Vdc alimentado a 120 Vac / 60 Hz, entrega una fuerza de 120 Nm de torque a 11 RPM para desplazar cortinas de hasta 200 kg.
Cuenta con una batería de respaldo recargable de 12 V / 5 Ah integrada en la central de control, asegurando la operación continua durante apagones, complementada con un polipasto/cadena manual de emergencia para accionamiento directo sin energía.
Seguridad y Control de Precisión
Su freno electromagnético con ajuste de precisión garantiza un bloqueo firme de la cortina a cualquier altura de su recorrido, evitando deslizamientos no deseados. Dispone de límites de paro mecánico ajustables, protección térmica contra sobrecalentamiento del motor, botonera de pared y receptor de radiofrecuencia a 433 MHz con dos transmisores remotos (MD F433) incluidos.
Aspectos Destacados
Destaca en el catálogo por su capacidad para cubrir las necesidades de cortinas metálicas medianas (hasta 200 kg en tubo de 4" de diametro), asegurando autonomía con su batería de 12V/5Ah y el soporte mecánico de su polipasto de cadena.
Transmisión Lateral por Catarina 4"
Ensamble de placa reforzada con catarina y cadena para tubos de 4" de diametro.
Motor a 12 Vdc con Batería 5 Ah
Batería de respaldo integrada de 12V/5Ah para continuidad operativa en apagones.
Freno Electromagnético y Cadena Manual
Retención firme a cualquier altura y polipasto de cadena para emergencias.
Torque de 120 Nm a 11 RPM
Fuerza constante para cortinas metálicas comerciales de hasta 200 kg y 3.5 m de alto.
Características Principales
Operador lateral electromecánico para cortinas metálicas enrollables sobre tubo de 4".
Capacidad de carga para cortinas de hasta 200 kg y dimensiones máximas de 3.5 m de ancho × 3.5 m de alto.
Transmisión por catarina (sprocket) y cadena industrial sobre placa lateral reforzada con placa posterior de balero.
Montaje flexible y reversible (configurable para lado derecho o izquierdo).
Motor de 12 Vdc con torque de 120 Nm y velocidad nominal de 11 RPM.
Batería de respaldo recargable de 12 V / 5 Ah integrada para la operación ininterrumpida ante fallas eléctricas.
Cadena de operación manual para maniobra de rescate en emergencias.
Freno electromagnético de precisión para retención rígida a cualquier altura.
Límites de paro mecánico de alta precisión para el ajuste del recorrido de apertura y cierre.
Protección térmica contra sobrecalentamiento del motor y fusible de sobrecarga.
Incluye botonera de pared cableada y 2 transmisores de radiofrecuencia a 433 MHz (MD F433).
Características técnicas
Tipo de operador: Operador electromecánico lateral para cortina enrollable.
Diámetro de tubo requerido: 4 pulgadas de diametro.
Orientación de montaje: Lateral exterior (Configurable a Derecha o Izquierda).
Peso máximo de cortina: 200 kg.
Dimensiones máximas de cortina: 3.5 metros de ancho × 3.5 metros de alto.
Torque de salida: 120 Nm.
Velocidad de salida nominal: 11 RPM.
Soporte mecánico: Base/placa lateral con catarina (sprocket) y cadena de transmisión; placa posterior con balero para fijación de flecha.
Freno de retención: Freno electromagnético con ajuste de precisión.
Temperatura de trabajo: -25° a 50° C
Paro de límite de carrera: Límite mecánico con ajuste de precisión.
Sistema de rescate manual: Polipasto/cadena manual de operación en caso de falla eléctrica.
Alimentación general del equipo: 120 Vac / 60 Hz.
Voltaje del motor: 12 Vdc.
Sistema de respaldo energético: Batería recargable integrada de 12 V / 5 Ah.
Protección del motor: Dispositivo de protección térmica contra sobrecalentamiento.
Frecuencia de trabajo: 30 ciclos por hora.
Tiempo de operación continua máxima: 15 minutos
Central de control: Cuadro electrónico de control con cargador y gestión de batería integrado.
Accesorios de mando incluidos: Botonera de pared cableada y 2 controles remotos (Modelo MD F433).
Radiofrecuencia: Receptor integrado a 433 MHz.
