RD-500 DC
Operador lateral para Cortinas Enrollables
El RD-500 DC es un kit de automatización lateral de alta resistencia para cortinas metálicas enrollables comerciales e industriales, diseñado para tubos de 4" de diámetro , alturas de paso de hasta 6.0 metros (19.7 ft) y cargas de hasta 500 kg (1,102 lbs).

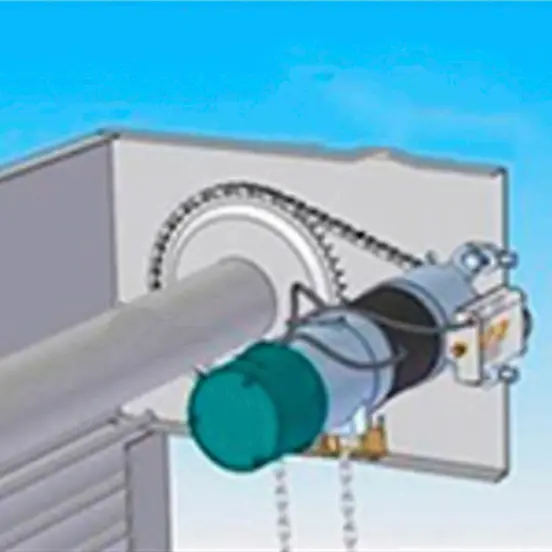

Su ensamble de instalación lateral exterior (configurable a derecha o izquierda) transmite la fuerza mediante una catarina (sprocket) y cadena industrial de tracción, garantizando un montaje limpio y estructuralmente firme.
Rendimiento Eléctrico y Respaldo a 24 Vdc
Evoluciona a una plataforma con motor de 24 Vdc alimentado a 120 Vac / 60 Hz, entregando una fuerza de 343 Nm de torque a una velocidad controlada de 5.7 RPM.
Incorpora un banco de baterías de respaldo de 24 V / 7 Ah integrado de fábrica que ofrece la mayor autonomía energética de la línea DC ante fallas en el suministro eléctrico, complementado con un sistema de cadena manual para maniobras directas de emergencia.
Seguridad y Control Integrado
Su freno electromagnético de precisión mantiene la cortina firmemente bloqueada a cualquier altura de su recorrido. Dispone de límites de paro mecánico ajustables, protección térmica contra sobrecalentamiento, botonera de pared, base metálica y receptor de radiofrecuencia a 433 MHz con dos controles remotos incluidos en el kit.
Aspectos Destacados
Su plataforma a 24 Vdc, batería de 24V/7Ah, torque de 343 Nm y velocidad de 5.7 RPM proporcionan un perfil de alta tracción y máxima continuidad operativa para cortinas pesadas de hasta media tonelada en tubos de 4" de diametro.
Torque Masivo de 343 Nm a 24 Vdc
Potencia a 24V para cortinas metálicas pesadas de hasta 500 kg (1,102 lbs) sobre tubo de 4" de diametro.
Respaldo Robusto de 24V / 7 Ah
Banco de baterías de mayor capacidad para máxima autonomía en cortes de energía.
Freno Electromagnético y Cadena Manual
Retención firme a cualquier altura y polipasto de cadena para emergencias.
Control de Velocidad a 5.7 RPM
Ascenso y descenso seguro y estable para cortinas de gran formato (6 m / 19.7 ft de alto).
Características Principales

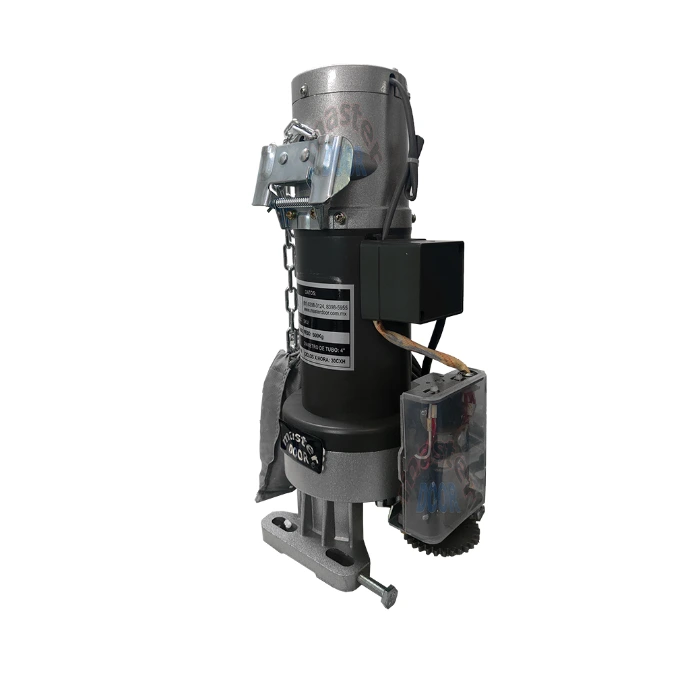

Operador lateral electromecánico de alta capacidad para cortinas metálicas enrollables sobre tubo de 4" de diametro.
Capacidad de carga para cortinas de hasta 500 kg (1,102 lbs) y altura de paso de hasta 6.0 metros (19.7 ft).
Plataforma de potencia a 24 Vdc con torque masivo de 343 Nm y velocidad del motor de 5.7 RPM.
Batería de respaldo recargable de alta autonomía de 24 V / 7 Ah incluida de fábrica.
Transmisión por catarina (sprocket) y cadena industrial sobre placa lateral reforzada con placa posterior de balero.
Montaje flexible y reversible (configurable para lado derecho o izquierdo).
Cadena de operación manual para maniobra de rescate en emergencias.
Freno electromagnético de precisión para retención rígida a cualquier altura.
Límites de paro mecánico de alta precisión para el ajuste de apertura y cierre.
Protección térmica contra sobrecalentamiento del motor y fusible de sobrecarga.

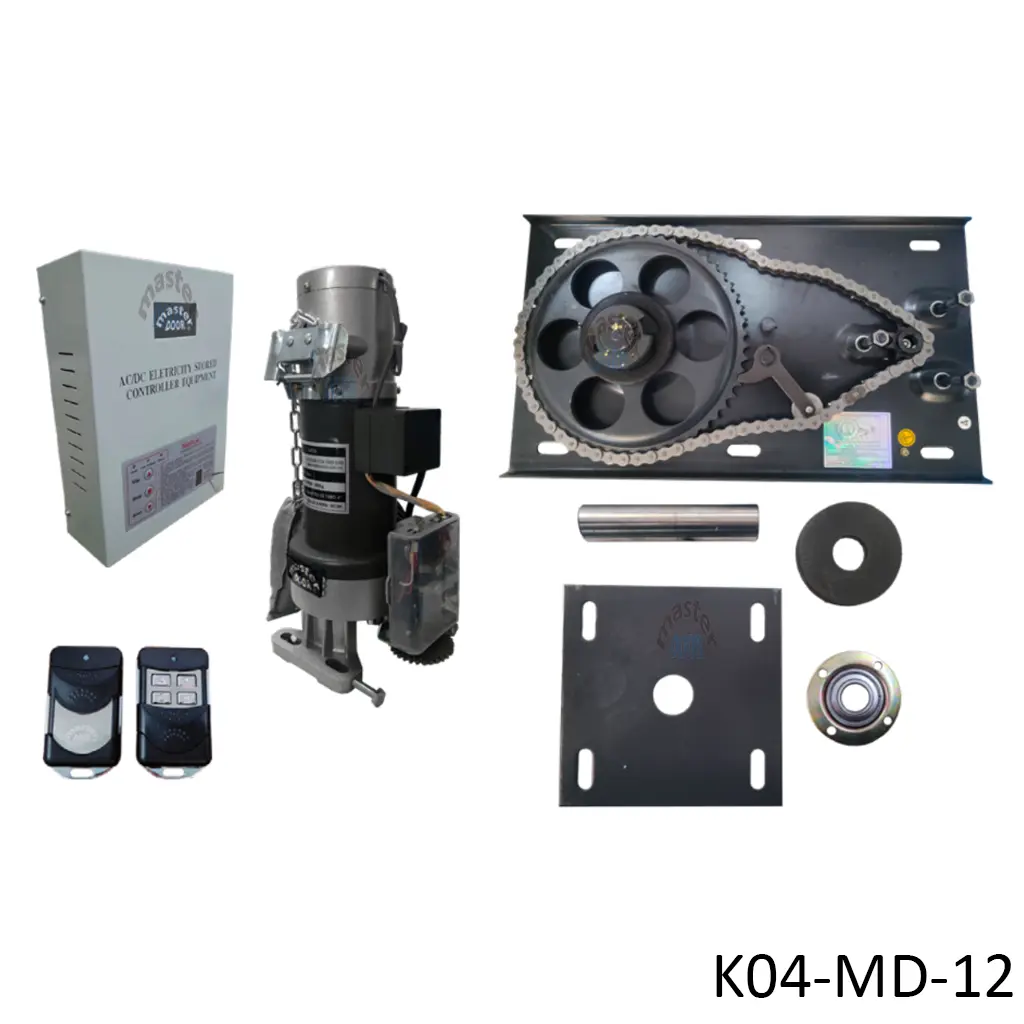

Kit completo listo para operar: incluye base, botonera de pared, batería 24V/7Ah y 2 controles remotos (433 MHz).
Características técnicas
Tipo de operador: Operador electromecánico lateral para cortina enrollable.
Diámetro de tubo requerido: 4 pulgadas de diametro.
Orientación de montaje: Lateral exterior (Configurable a Derecha o Izquierda).
Peso máximo de cortina: 500 kg (1,102 lbs).
Altura máxima de cortina: 6.0 metros (19.7 ft).
Torque de salida: 343 Nm.
Revoluciones del motor / salida nominal: 5.7 RPM.
Soporte mecánico: Base/placa lateral con catarina (sprocket) y cadena de transmisión; placa posterior con balero para fijación de flecha.
Freno de retención: Freno electromagnético con ajuste de precisión.
Paro de límite de carrera: Límite mecánico con ajuste de precisión.
Sistema de rescate manual: Polipasto/cadena manual de operación en caso de falla eléctrica.
Alimentación general del equipo: 120 Vac / 60 Hz.
Voltaje del motor: 24 Vdc.
Sistema de respaldo energético: Banco de batería recargable integrado de 24 V / 7 Ah.
Protección del motor: Dispositivo de protección térmica contra sobrecalentamiento.
Frecuencia de trabajo: 30 ciclos por hora.
Central de control: Cuadro electrónico de control a 24 Vdc con cargador y gestión de batería integrado.
Accesorios de mando e instalación incluidos: Botonera de pared cableada, base/placa, batería de 24V/7Ah y 2 controles remotos.
Radiofrecuencia: Receptor integrado a 433 MHz.
Cotizar KIT MD RD-500 DC
Confirmaremos existencias, especificaciones, compatibilidad y tiempos de entrega antes de procesar el pedido.
