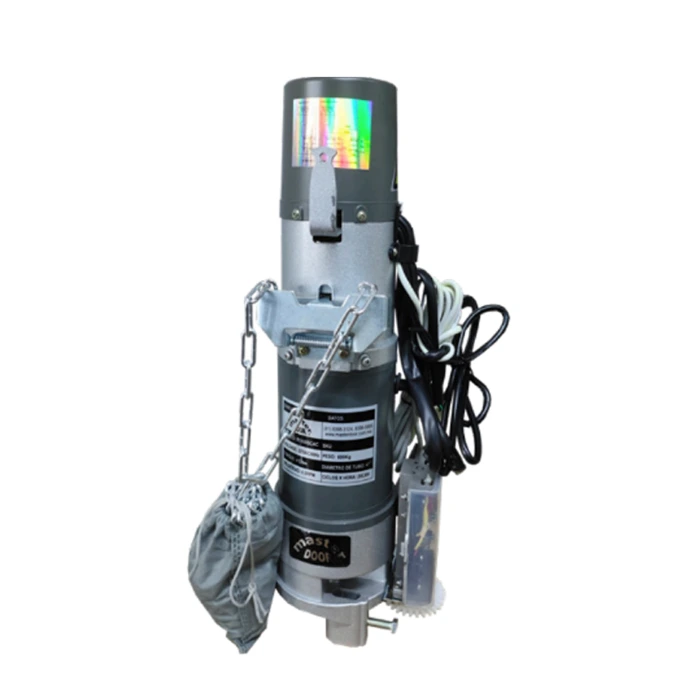

RD-1000 AC 220V
Motor para Cortinas Enrollables
El RD-1000 AC 220V es el operador lateral electromecánico de mayor capacidad industrial dentro de la línea AC para cortinas metálicas enrollables de gran envergadura. Diseñado para montarse sobre tubos centrales de 6" de diámetro, está capacitado para mover cortinas industriales de hasta 1,000 kg, 9.0 metros de ancho y 9.0 metros de altura.

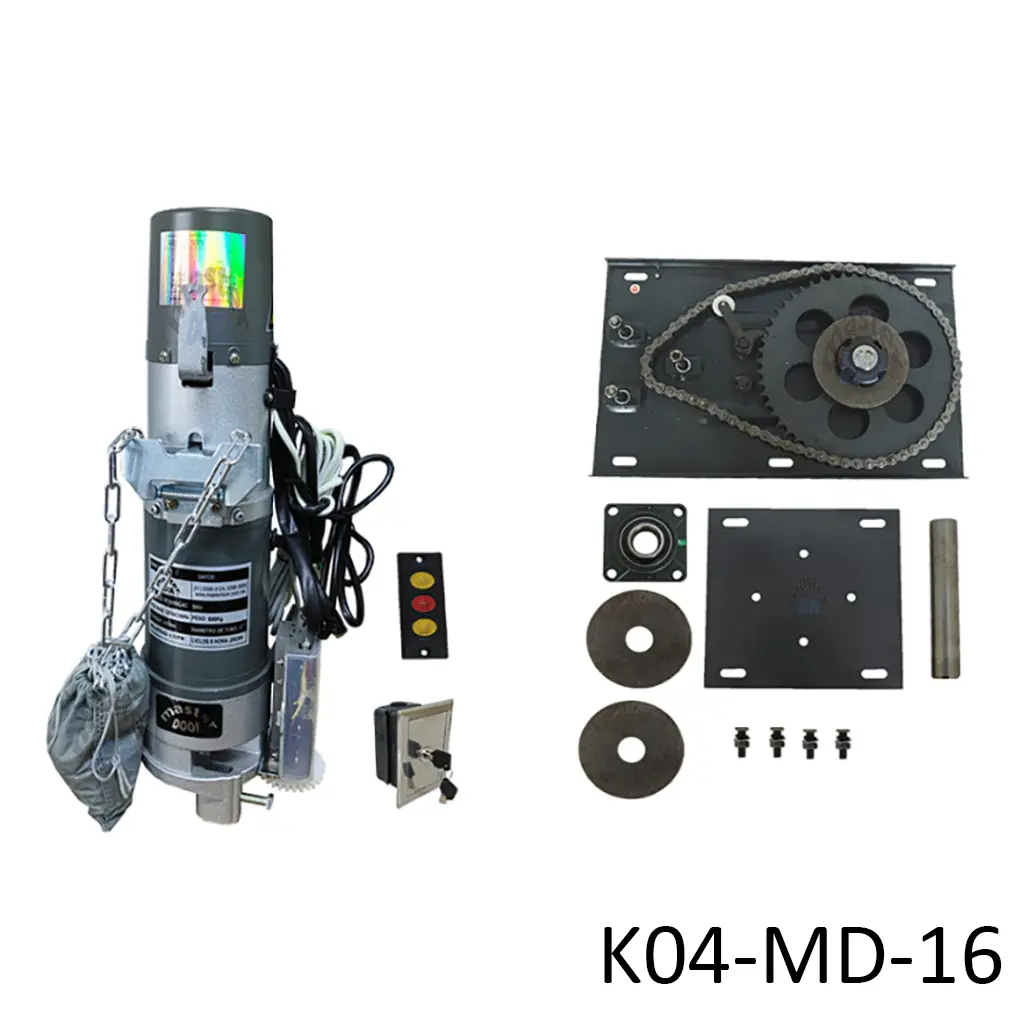

Transmite su tracción mediante un ensamble de placa lateral reforzada con catarina y cadena industrial ANSI estándar paso 60, respaldado por una placa posterior con rodamiento y flecha.
Fuerza Masiva y Protección Anticaída
Alimentado por la red de 220 Vac / 60 Hz, su motor gira a 4.4 RPM para mover con absoluta firmeza y control las cargas mecánicas más pesadas. Dispone de un dispositivo de seguridad anticaída que traba el eje inmediatamente si ocurre una falla o ruptura en la cadena de transmisión.
Para maniobras durante apagones o emergencias, incorpora un doble sistema de liberación manual: polipasto de cadena (apertura/cierre) y palanca de destrabe del freno electromagnético para un cierre rápido por gravedad.
Estación de Mando y Control
Cuenta con finales de carrera mecánicos de alta precisión para el ajuste de los límites de paso y se entrega de fábrica con una botonera de tres pasos (Abrir-Parar-Cerrar) protegida en caja contenedora con llave de seguridad personalizada. Ofrece compatibilidad opcional con un receptor universal de 3 canales y transmisores remotos inalámbricos de 4 funciones (abrir, cerrar, paro y pausa).
Aspectos Destacados
Destaca por adaptar su ingeniería a las exigencias de portones masivos de hasta 1 tonelada de peso y 9x9 metros de vano mediante el uso de tubo de 6" y cadena paso 60. Su dispositivo mecánico anticaída y la inclusión de la botonera de llave de fábrica ofrecen un estándar de seguridad de grado industrial completo.
Tracción Industrial para 1,000 kg en Tubo 6"
Potencia a 220V para cortinas pesadas de hasta 1 tonelada y 9 metros de ancho/alto.
Transmisión por Cadena Paso 60
Ensamble reforzado de catarina y cadena ANSI paso 60 con placa posterior de rodamiento
Doble Respaldo Manual y Botonera con Llave
Operación por polipasto de cadena, palanca de freno y botonera de 3 pasos con llave de fábrica.
Mecanismo de Seguridad Anti caída
Sistema de frenado automático que previene caídas ante rotura de la cadena.
Características Principales
Operador lateral electromecánico industrial para cortinas metálicas enrollables de gran formato sobre tubo de 6" de diametro.
Capacidad máxima de carga para cortinas de hasta 1,000 kg, 9.0 metros de ancho y 9.0 metros de altura.
Alimentación a 220 Vac / 60 Hz con velocidad de salida optimizada a 4.4 RPM.
Transmisión industrial de alta resistencia por catarina y cadena ANSI estándar paso 60.
Placa posterior con rodamiento y flecha reforzada para tubo de 6" de diametro.
Dispositivo de seguridad anticaída integrado para bloqueo inmediato ante fallas de la cadena de transmisión.
Doble sistema de liberación manual: polipasto de cadena (apertura y cierre) y palanca de liberación de freno.
Freno electromagnético de precisión para retención rígida a cualquier altura.
Límites de paro mecánico ajustables de alta precisión.
Montaje lateral exterior reversible (configurable a derecha o izquierda).
Incluye botonera de tres pasos con caja contenedora y llave de seguridad personalizada de fábrica.
Compatible con receptor universal y controles remotos de 4 funciones (opcionales).
Características técnicas
Tipo de operador: Operador electromecánico lateral industrial para cortina enrollable.
Diámetro de tubo requerido: 6 pulgadas ($\varnothing$).
Orientación de montaje: Lateral exterior (Configurable a Derecha o Izquierda).
Peso máximo de cortina: 1,000 kg.
Dimensiones máximas de cortina: 9.0 metros de ancho × 9.0 metros de alto.
Velocidad de rotación nominal: 4.4 RPM.
Cadena de transmisión: ANSI estándar, paso 60.
Soporte mecánico: Placa lateral con catarina; placa posterior con rodamiento y flecha para tubo de 6" ($\varnothing$).
Sistema de seguridad: Dispositivo de frenado anticaída ante rotura o falla de la cadena de transmisión.
Freno de retención: Freno electromagnético con ajuste de precisión.
Paro de límite de carrera: Límite mecánico de precisión.
Sistema de rescate manual: Doble sistema (cadena manual para apertura/cierre y palanca de liberación de freno para descenso).
Alimentación general: 220 Vac / 60 Hz (Monofásico).
Protección del motor: Dispositivo de corte térmico contra sobrecalentamiento.
Régimen de trabajo (Duty Cycle): 20 ciclos por hora.
Estación de mando incluida: Botonera de tres pasos (Abrir-Parar-Cerrar) en caja contenedora con llave personalizada.
Receptor y controles (Opcionales): Compatible con receptor universal de 3 canales y transmisores remotos de 4 funciones (abrir, cerrar, paro, pausa).
