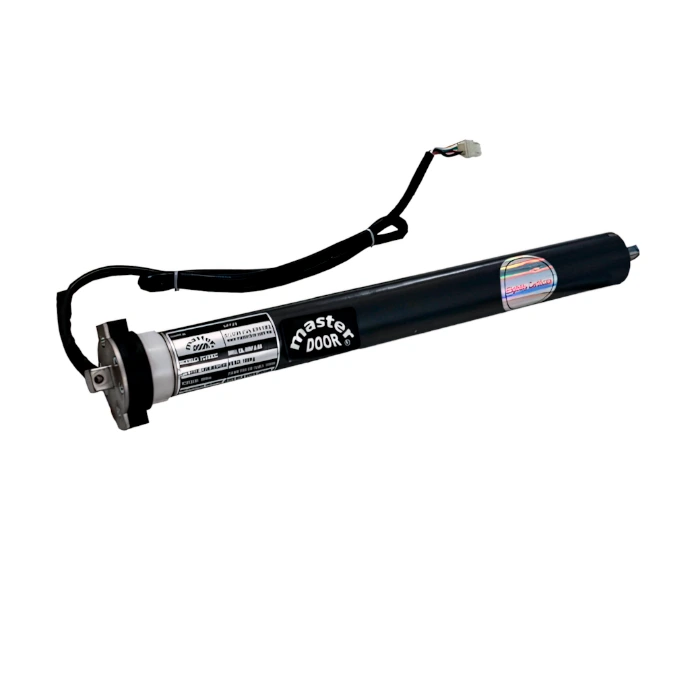

TD100 DC
Motor tubular 70mm para cortinas metálicas enrollables y toldos
El TD100 DC es un operador tubular compacto y eficiente diseñado para automatizar cortinas metálicas enrollables, toldos automáticos y sistemas de cierre vertical de peso moderado. Con un diámetro de 70 mm y montaje oculto dentro del tubo, este motor combina la tecnología de bajo voltaje con un rendimiento ágil y seguro, ideal para aplicaciones residenciales y comerciales ligeras.
Construcción y seguridad eléctrica
Su diseño tubular permite una integración total en el eje de enrollado, preservando la estética de la fachada al no dejar componentes visibles. Opera con bajo voltaje (24 V DC) alimentado a través de una fuente de 120V / 60Hz, lo que reduce significativamente los riesgos eléctricos durante la instalación y el mantenimiento, haciéndolo apto para entornos con humedad o acceso público.
Rendimiento y capacidad de carga
Equipado con un torque de 50 Nm y una velocidad de rotación de 10 RPM, este motor está dimensionado para levantar cortinas de hasta 100 kg de peso. Su área máxima de operación es de 10 m², con una altura máxima de 5 metros, lo que lo convierte en la solución perfecta para cocheras residenciales, locales comerciales y toldos de mediano formato.
Continuidad y respaldo energético
Incorpora una batería de respaldo que garantiza el funcionamiento ante cortes de suministro eléctrico, permitiendo abrir o cerrar la cortina en situaciones de emergencia sin necesidad de intervención manual, brindando tranquilidad y seguridad.
Configuración y mantenimiento
Dispone de límites de carrera ajustables con un sistema de configuración rápida e intuitiva, lo que facilita la puesta en marcha y las recalibraciones posteriores. Su tecnología de codificación avanzada asegura una comunicación estable y segura con el mando a distancia.
Características principales
Motor tubular de 70 mm de diámetro para instalación oculta en tubo de 3″
Bajo voltaje de operación (24 V DC) para máxima seguridad
Batería de respaldo integrada para operación ante cortes de energía
Capacidad de elevación: hasta 100 kg de peso de cortina
Torque de salida: 50 Nm / Velocidad: 10 RPM
Altura máxima de cortina: 5 m (área máxima: 10 m²)
Potencia nominal: 325 W
Alimentación eléctrica: 120V / 60Hz
Ciclos de trabajo: 30 ciclos por hora (uso continuo moderado)
Límites de carrera ajustables con configuración rápida y práctica
Receptor de 433 MHz con capacidad para 30 transmisores
Rango de temperatura de trabajo: -15°C a 40°C
Aplicación versátil: cortinas metálicas enrollables y toldos automáticos
Batería de respaldo para emergencias
La batería integrada permite operar la cortina durante apagones, garantizando acceso y seguridad sin interrupciones.
Límites de carrera ajustables en segundos
Configuración rápida y precisa de los recorridos de apertura y cierre sin herramientas complejas.
Capacidad de 100 kg con torque de 50 Nm
Diseñado para levantar cortinas metálicas y toldos de peso moderado con un rendimiento ágil y confiable.
Bajo voltaje seguro (24V DC)
Reduce el riesgo eléctrico en instalaciones y mantenimiento, ideal para entornos con humedad o acceso público.
Características técnicas
Diámetro del motor tubular: 70 mm (compatible con tubo de 3″)
Peso máximo de cortina: 100 kg
Torque de salida: 50 Nm
Velocidad de rotación: 10 RPM
Altura máxima de cortina: 5 m (área máxima: 10 m²)
Ciclos de trabajo: 30 ciclos por hora
Temperatura de trabajo: -15°C a 40°C
Montaje: Oculto dentro de tubo de enrollado
Alimentación de red: 120V / 60Hz
Voltaje de operación del motor: 24 V DC
Potencia nominal de salida: 325 W
Batería de respaldo: Integrada (24 V) – activación automática ante fallo de red
Protección térmica: Diseño para ciclos continuos con disipación eficiente
Frecuencia del receptor: 433 MHz
Capacidad del receptor: Hasta 30 transmisores
Límites de carrera: Ajustables con configuración rápida y precisa
Tecnología de codificación: Avanzada (anti-interferencia y seguridad en la señal)
Modo de emergencia: Operación con batería ante corte de suministro

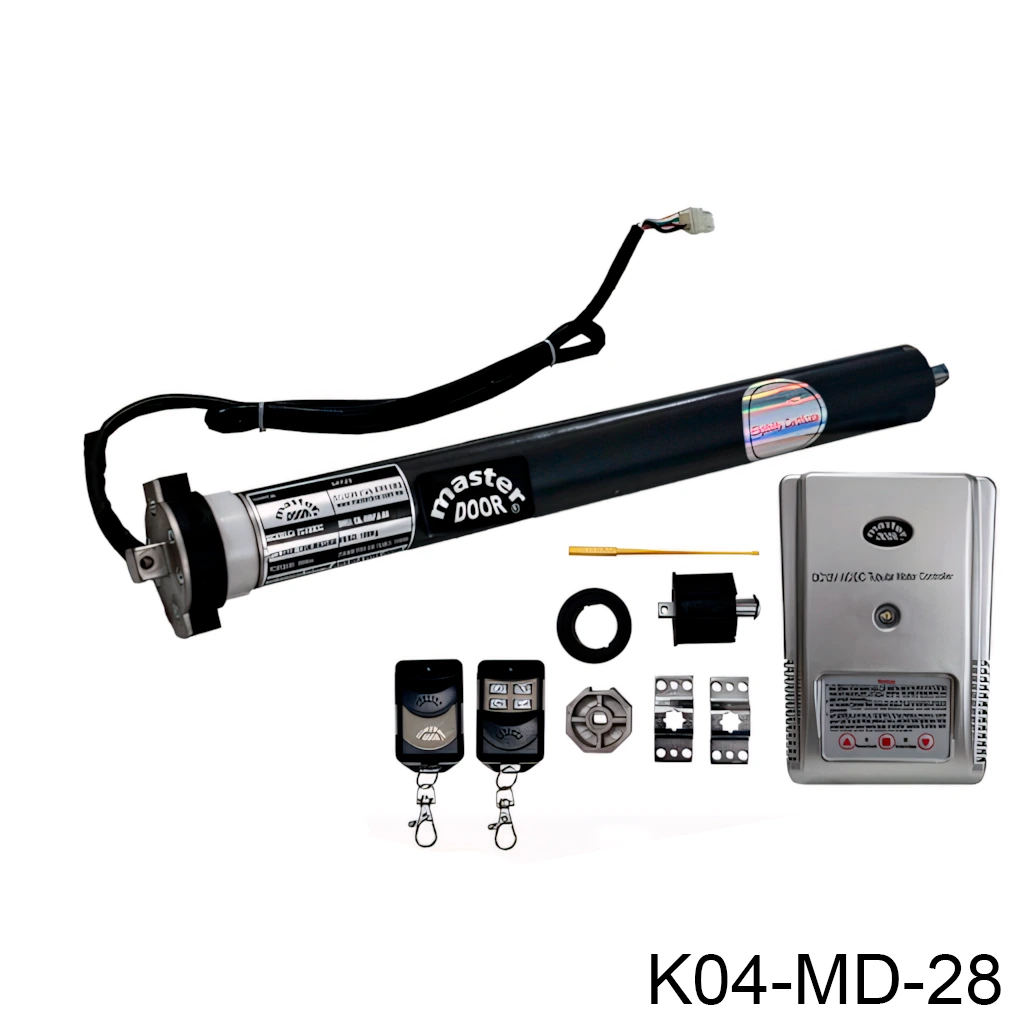

Cotizar KIT MD TD-100 DC
