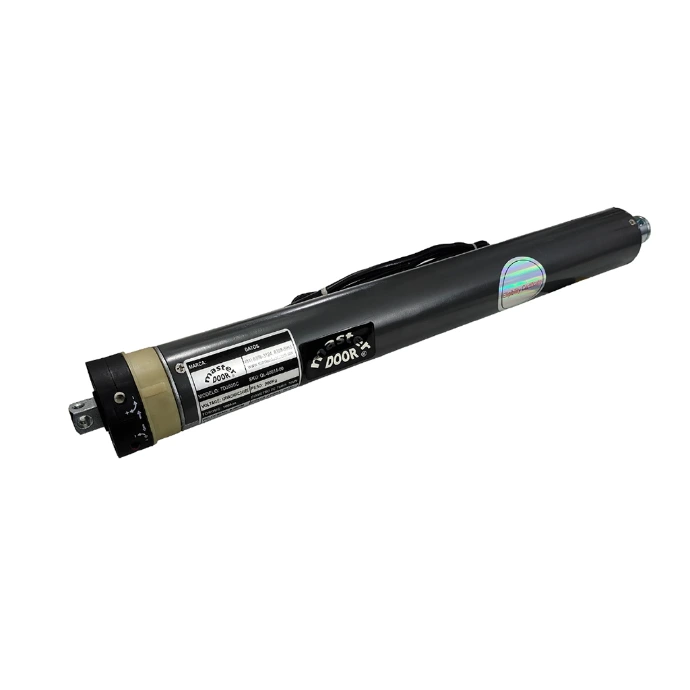

Kit Op. Cortina Persiana Oculto Tubular TD200DC, 24V, M59S-100Nm. Incluye Tarjeta y Ctls. QI

El operador TD-200 DC 24V (M59S-100Nm) es la solución tubular oculta de 70 mm de diámetro para la automatización de cortinas metálicas enrollables y toldos pesados de hasta 200 kg y 5.0 m de alto (10 m²). Funciona a 24 Vdc (alimentado a 120 Vac) entregando 100 Nm a 8 RPM (380 W).
Soporta hasta 30 ciclos por hora e incluye batería de respaldo de 24 Vdc integrada, tarjeta a 433 MHz con memoria para 30 controles y kit con 2 transmisores QI.


Descripción MD TD200 DC | Características MD TD200 DC


Accesorios MD TD200 DC | Refacciones MD TD200 DC


Catalogo general MD-Masterdoor


*$ 6,705.96 *$ 6,705.96


💡



Correo electrónico no válido
Te avisaremos cuando el producto vuelva a estar disponible
* Precios válidos solo en tienda en línea. Pueden no aplicar en tiendas físicas.
Términos y condiciones
Tiempo de preparación 1-2 días hábiles
Envío: 2-3 días hábiles

Pagos seguros con

TD-200 DC

Motor tubular 70mm para cortinas metálicas enrollables y toldos

El TD-200 DC 24V (Mod. M59S-100Nm) es un operador electromecánico tubular de 70 mm de diámetro diseñado para la automatización integrada de cortinas metálicas enrollables, toldos automáticos y cierres verticales de gran peso en entornos comerciales, industriales y residenciales.

Se aloja 100% de forma oculta dentro del tubo de enrollamiento, preservando intacta la estética arquitectónica y optimizando el espacio del vano.

Potencia de 100 Nm y Batería de Respaldo a 24 Vdc

Alimentado a 120 Vac  / 60 Hz, su motor de corriente directa a 24 Vdc (380 W de potencia nominal) desarrolla un torque constante de 100 Nm a 8 RPM. Está capacitado para elevar cortinas de hasta 200 kg de peso (área máxima de 10 m² y altura de paso de hasta 5.0 metros).

Incorpora un módulo de batería de respaldo en 24 Vdc que conmuta de forma automática ante cortes de energía eléctrica, garantizando el acceso y la seguridad sin requerir cadenas o maniobras manuales.

Ciclo Continuo Eficiente y Gestión de Mando QI

Su motorización a 24 Vdc reduce la generación de calor inductivo, permitiendo un régimen de trabajo de hasta 30 ciclos por hora. Dispone de finales de carrera mecánicos de ajuste rápido de alta precisión y una tarjeta receptora a 433 MHz con capacidad para almacenar hasta 30 controles remotos QI, ideal para locales comerciales con múltiples usuarios o personal autorizado.

Aspectos Destacados

Destacando por su balance entre velocidad (8 RPM), torque (100 Nm), capacidad de arrastre (200 kg) y su elevada frecuencia de trabajo (30 ciclos/hora).

Motor Tubular Oculto 70 mm (100 Nm)

Integración interna en tubo de enrollado para cortinas pesadas de hasta 200 kg y 5m de alto.

Potencia 380 W a 24 Vdc (30 Ciclos/Hora)

Tecnología de bajo voltaje con disipación térmica optimizada para uso continuo moderado.

Respaldo por Batería de 24 Vdc Integrada

Conmutación automática que garantiza la apertura y cierre en apagones.

Tarjeta Receptora 433 MHz (30 Controles)

Alta capacidad de memoria, ajuste de límites rápido y kit con 2 controles QI.

Características Principales

  • Operador electromecánico tubular de 70 mm de diámetro (Modelo M59S-100Nm) para montaje oculto en tubo de enrollamiento.

  • Capacidad de elevación para cortinas metálicas pesadas y toldos de hasta 200 kg de peso (hasta 10 m^2 de área / 5.0 m de altura).

  • Motor de corriente directa a 24 Vdc alimentado a 120 Vac  / 60 Hz (380 W de potencia nominal).

  • Torque nominal de salida de 100 Nm a una velocidad constante de 8 RPM.

  • Batería de respaldo integrada en 24 Vdc: Activación automática ante fallas en la red eléctrica para continuidad operativa.


  • Régimen de trabajo de alto rendimiento de hasta 30 ciclos por hora con disipación térmica eficiente.

  • Ajuste de límites de carrera mecánicos de rápida calibración de precisión.

  • Tarjeta electrónica receptora a 433 MHz con capacidad para memorizar hasta 30 controles remotos.

  • Operación en rango de temperatura extrema de -15° a 40° C.

  • Kit comercial: Incluye operador tubular TD-200 DC (M59S-100Nm), adaptadores para tubo, tarjeta electrónica, módulo de batería de respaldo 24 Vdc y 2 controles remotos QI.

Características técnicas

  • Tipo de operador: Operador electromecánico tubular interno para cortina enrollable o toldo.

  • Modelo / SKU: TD-200 DC (Chasis M59S-100Nm).

  • Diámetro del chasis tubular: 70 mm de diámetro.

  • Montaje: Interno en tubo de enrollamiento estándar de 70 mm / 3 pulgadas de diámetro.

  • Peso máximo de cortina: 200 kg.

  • Área máxima de cortina: 10.0 m².

  • Altura máxima de carrera: 5.0 metros.

  • Torque nominal de salida: 100 Nm.

  • Velocidad nominal de salida: 8.0 RPM.

  • Límites de carrera: Mecánicos de ajuste manual de alta precisión en la cabeza del motor.

  • Rango de temperatura ambiental: -15° a 40° C.

  • Alimentación general: 120 Vac / 60 Hz.

  • Voltaje operativo del motor: 24 Vdc (Corriente directa de baja tensión).

  • Potencia nominal consumida: 380 W.

  • Sistema de batería de respaldo: Batería recargable de 24 Vdc integrada con conmutación automática.

  • Frecuencia de trabajo (Duty Cycle): 30 ciclos por hora.

  • Radiofrecuencia: Receptor a 433 MHz integrado con codificación anti-interferencia.

  • Capacidad de memoria: Almacenamiento de hasta 30 transmisores remotos.

  • Modo de emergencia: Alimentación automática desde batería de 24 Vdc al detectar corte en la red comercial.

  • Transmisores incluidos: 2 controles remotos QI inalámbricos.
