TD‑240 DC
Motor tubular 70mm para cortinas enrollables

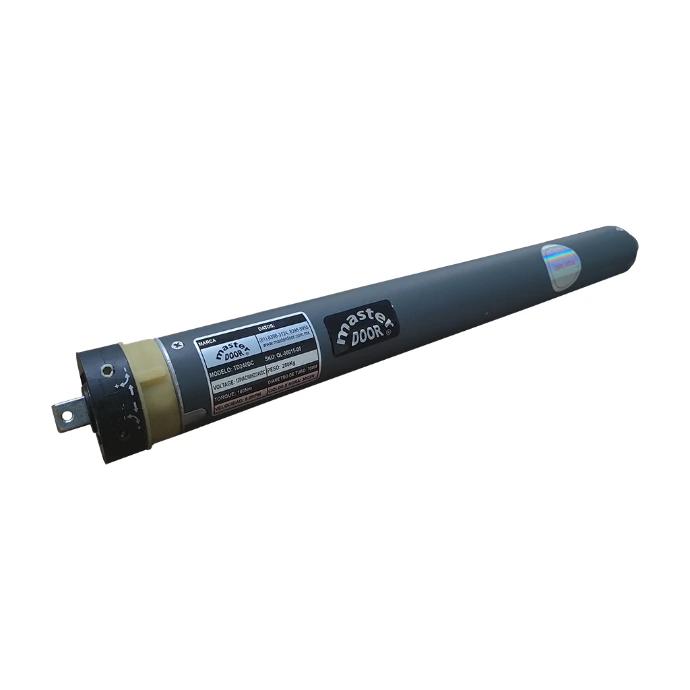

El TD-240 DC 24V es un operador tubular electromecánico de 70 mm de diámetro diseñado para la automatización integrada y estética de cortinas o persianas enrollables de gran formato en accesos residenciales, comerciales e industriales ligeros. Se aloja directamente dentro del tubo de enrollamiento de 3 pulgadas (76 mm), manteniendo el motor 100% oculto para no alterar la fachada ni reducir el vano de paso.
Torque de 140 Nm y Batería de Respaldo a 24 Vdc
Alimentado desde la red a 120 Vac / 60 Hz, su motor interno de corriente directa a 24 Vdc (350 W de potencia) entrega un torque nominal de 140 Nm a una velocidad constante de 8.0 RPM. Esta fuerza permite accionar cortinas de hasta 12 m² de superficie (hasta 4.0 m de ancho por 3.0 m de alto), incluyendo lonas de calibre pesado o perfiles con aislamiento térmico/acústico.
Incluye un sistema de batería de respaldo en 24 Vdc que conmuta de forma automática ante cortes de energía, permitiendo operar la cortina en emergencias.
Operación Silenciosa y Protección Anti-Atascamiento
Gracias a su motorización a 24 Vdc y disipación de calentamiento gradual, soporta un uso continuo y estable sin sobrecalentamientos prematuros. Incorpora lógica anti-atascamiento (anti-jamming) con sensado de obstáculos, deteniendo o invirtiendo el movimiento al detectar resistencia en las guías para evitar daños en la estructura.
Dispone de receptor de radiofrecuencia a 433 MHz para control inalámbrico a distancia.
Aspectos Destacados
Este equipo destaca en la categoría de automatismos para persianas y cortinas por combinar la estética limpia de un montaje tubular de 70 mm en tubo de 3″ con la seguridad de un motor de 24 Vdc provisto de batería de respaldo integrada, ideal para locales comerciales que requieren continuidad operativa sin alterar la imagen arquitectónica.
Batería de emergencia integrada
La batería de 24V garantiza la operación de la cortina incluso durante cortes de energía, brindando seguridad y continuidad.

Instalación oculta y estética
El motor va alojado dentro del tubo de 3″, sin elementos visibles que alteren el diseño de la fachada o el área de la cortina.
Características Principales
Operador electromecánico tubular de 70 mm de diámetro de instalación 100% oculta.
Diseñado para montarse dentro de tubo de enrollamiento de 3 pulgadas (76 mm).
Capacidad de elevación para cortinas y persianas enrollables de hasta 12 m² (hasta 4.0 m de ancho por 3.0 m de alto).
Motor de corriente directa a 24 Vdc alimentado a 120 Vac / 60 Hz (350 W de potencia nominal).
Torque nominal de salida de 140 Nm a una velocidad constante de 8.0 RPM.
Batería de respaldo de 24 Vdc integrada: Conmutación automática para operación ininterrumpida durante apagones.
Sistema de protección anti-atascamiento (anti-jamming) con detección de obstáculos.
Funcionamiento ultrasilencioso con calentamiento térmico progresivo para ciclos de uso continuo prolongados.
Receptor de radiofrecuencia a 433 MHz integrado para transmisión remota inalámbrica.

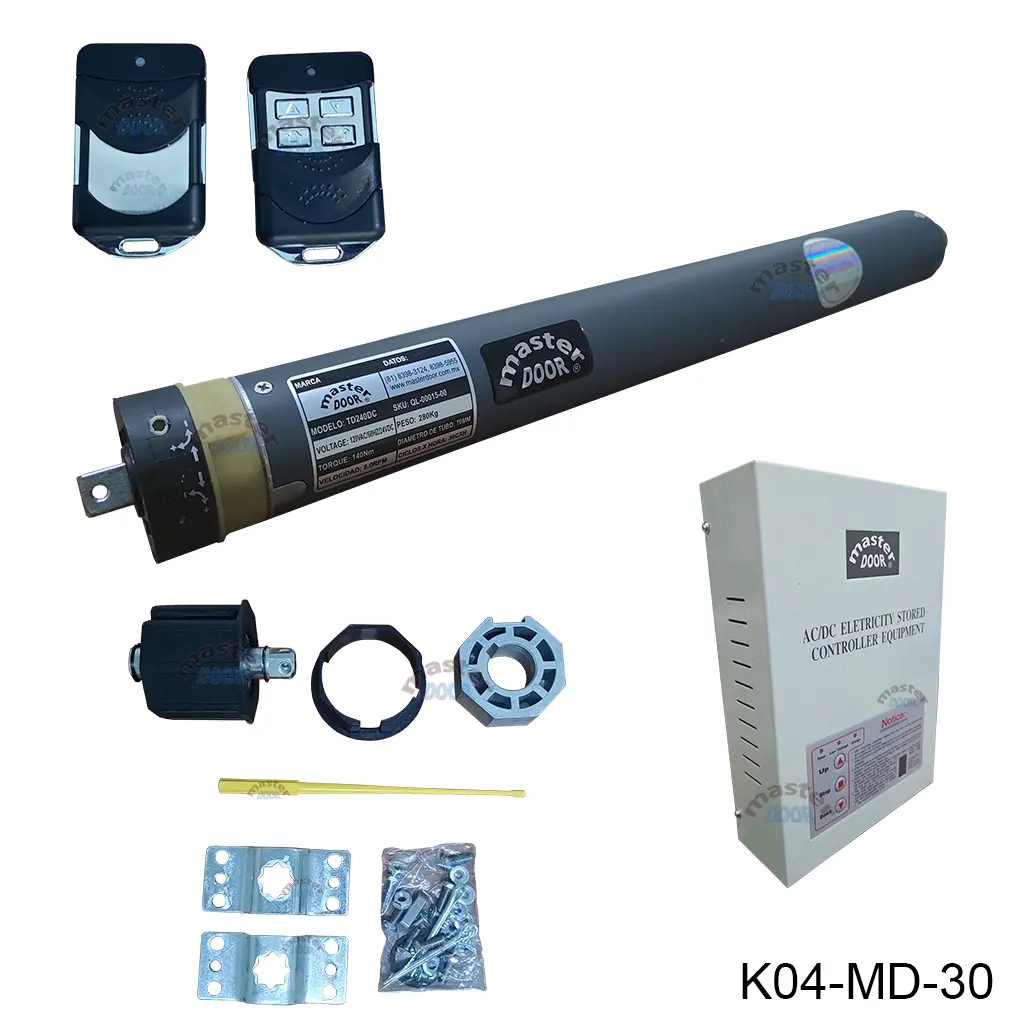

Kit comercial: Incluye operador tubular TD-240 DC de 70 mm, adaptadores para tubo de 3″, módulo de batería de respaldo 24 Vdc, tarjeta/fuente electrónica y 2 controles remotos inalámbricos.
Características técnicas
Tipo de operador: Operador electromecánico tubular interno para cortina o persiana enrollable.
Modelo / SKU: TD-240 DC.
Diámetro del chasis tubular: 70 mm de diametro.
Acoplamiento de tubo: Diseñado para tubo de enrollamiento de 3 pulgadas (76 mm de diámetro).
Área máxima de cortina: 12.0 m².
Dimensiones orientativas máximas: 4.0 m de ancho x 3.0 m de altura.
Torque nominal de salida: 140 Nm.
Velocidad nominal de salida: 8.0 RPM.
Perfil de movimiento: Rotación continua con rampa anti-atascamiento (anti-jamming).
Límites de carrera: Mecanismo de ajuste mecánico de precisión en la cabeza del motor.
Alimentación general: 120 Vac / 50-60 Hz.
Voltaje operativo del motor: 24 Vdc (Corriente directa de baja tensión).
Potencia nominal consumida: 350 W.
Sistema de batería de respaldo: Batería recargable de 24 Vdc conectada en paralelo con conmutación automática ante fallo de red.
Perfil térmico: Motor de calentamiento gradual optimizado para ciclos prolongados.
Frecuencia de trabajo (Duty Cycle): 15 ciclos por hora.
Lógica anti-atascamiento: Detección electrónica de obstrucción y detención/reversa automática de protección.
Radiofrecuencia: Receptor inalámbrico a 433 MHz integrado.
Modo de emergencia: Activación inmediata de alimentación por batería en ausencia de red eléctrica.
Transmisores incluidos: 2 controles remotos inalámbricos.
Cotizar KIT MD TD240 DC
Confirmaremos existencias, especificaciones, compatibilidad y tiempos de entrega antes de procesar el pedido.
