Operador Corredizo de Cadena
DKL400 / SG600AC
El kit operador electromecánico DKL400 / SG600AC es una solución funcional y accesible para la automatización de portones corredizos residenciales de hasta 600 kg de peso y una longitud máxima de 10 metros. Diseñado para operar mediante transmisión de sprockets y cadena de acero paso #41, este motor a 120 V es ideal para residencias o privadas pequeñas que requieren una instalación versátil con un movimiento suave y controlado.
Construcción y Mecánica
El sistema integra un reductor interno de corona de aleación y tornillo sinfín lubricado por grasa industrial, alojado en una carcasa autobloqueante que evita la apertura manual del portón cuando el motor está detenido. La transmisión de esfuerzo se realiza a través de un kit de 6 metros de cadena de acero P41, ofreciendo alta durabilidad contra el desgaste por tracción mecánicamente acoplada.
Rendimiento y Control Operativo
Alimentado a 120V / 60 Hz, desplaza la puerta a una velocidad de 10 m/min. Incorpora funciones electrónicas de doble protección integrada:
- Protección térmica en el devanado del motor contra sobrecalentamiento
- Protección electrónica en la tarjeta principal contra sobrecargas de corriente.
Seguridad y Posicionamiento
Su sistema de paro utiliza límites magnéticos de alta precisión, eliminando el desgaste mecánico común en los interruptores de muelle o resorte. Incluye un sensor de detección de obstáculos por sensibilidad de corriente, función de paro/reversa, modo de cierre automático programable (recomendado el uso de fotoceldas) y desacoplamiento manual con llave personalizada en caso de falla en el suministro eléctrico.
Control y Conectividad
La central electrónica integrada opera en la frecuencia de 433.92 MHz con tecnología de código variable (Rolling Code) para prevenir la clonación de señal.
Admite hasta 25 transmisores en memoria directa y dispone de borneras de conexión para periféricos de seguridad y control como fotoceldas, botones de pared, receptores externos y luces de advertencia.
Nota Técnica: Este equipo cuenta con una clasificación de servicio residencial con un límite máximo operativo de hasta 20 ciclos por hora. Para garantizar la máxima vida útil de sus componentes y evitar el sobrecalentamiento en climas cálidos, se recomienda su instalación en accesos residenciales de tráfico moderado.
Aspectos Destacados
Este operador destaca por su capacidad de carga de 600 kg, transmisión por cadena paso #41, finales de carrera magnéticos, paro suave electrónico y un tope operativo fijado en 20 ciclos máximos por hora. Su principal ventaja competitiva es ofrecer un kit completo de bajo costo para uso residencial con funciones de seguridad avanzadas y tecnología Rolling Code a 433.92 MHz.
Capacidad Residencial de 600 kg
Diseñado para automatizar portones de tamaño medio de hasta 10 metros de ancho mediante cadena P41.
Límites de Paro Magnéticos
Detención precisa y sin desgaste mecánico al final del recorrido de apertura y cierre.

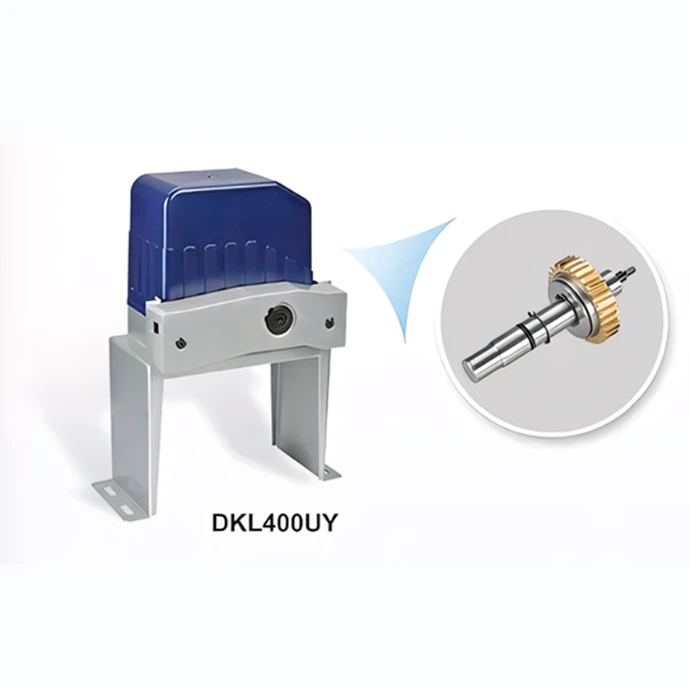

Reductor interno lubricado en grasa
Alojado en una carcasa auto bloqueante, evita la apertura manual del portón cuándo esta detenido
Detección de obstáculos por sensibilidad
Regula su fuerza dependiendo del tamaño y peso del porton. Sensibilidad ajustable para paro en caso de obstáculos en el recorrido
Características Principales
Capacidad de arrastre residencial para portones de hasta 600 kg y 10 m de longitud.
Sistema de transmisión electromecánica por sprockets y cadena de acero paso #41.
Alimentación eléctrica estándar a 127V~ / 60 Hz.
Velocidad de desplazamiento de 10 metros por minuto.
Módulos de aceleración progresiva y desaceleración electrónica (paro suave).
Sistema de paro por límites magnéticos herméticos de alta durabilidad.
Protección doble: protección térmica en motor y fusible/electrónica en tarjeta.
Liberación manual mediante llave de seguridad personalizada.
Tarjeta electrónica con función de modo peatonal (apertura parcial).
Receptor RF 433.92 MHz con tecnología Rolling Code (capacidad de 25 controles).
Función de cierre automático programable (requiere fotoceldas de seguridad).
Chasis con grado de protección apto para intemperie.
Características técnicas
Capacidad máxima de carga: 600 kg
Longitud máxima recomendada: 10.0 metros
Velocidad de operación: 10 m/min (0.166 m/s)
Potencia: 250W
Torque de salida: 14Nm
Sistema de transmisión: Sprocket y cadena de acero paso #41
Mecanismo reductor: Corona de aleación y tornillo sinfín con grasa industrial
Rampas de movimiento: Aceleración progresiva y desaceleración electrónica (paro suave)
Autobloqueo: Electromecánico (mantiene el portón cerrado sin electrocerradura)
Sistema de desacoplamiento: Llave de liberación manual en chasis
Límites de carrera: Magnéticos (imanes de paro en cadena/portón)
Aplicación: Exterior / Intemperie
Tensión de alimentación: 127V AC ±10% / 60 Hz
Protección térmica: Disyuntor térmico incorporado en el devanado del motor
Protección de tarjeta: Fusible de sobrecarga de corriente
Salida para accesorios: Borneras de alimentación de bajo voltaje para fotoceldas
Modo de operación: Intermitente (20 ciclos/hora máximo)
Central electrónica: Tarjeta analógica/digital integrada
Frecuencia de trabajo RF: 433.92 MHz
Codificación: Rolling Code (Código variable)
Capacidad de almacenamiento RF: 25 mandos a distancia
Alcance promedio del transmisor: Hasta 30 metros en campo libre
Funciones configurables: Ajuste de fuerza, sensibilidad ante obstáculos, tiempo de cierre automático y apertura parcial (peatonal)
Entradas de accesorios: Botón de pared, fotoceldas infrarrojas, receptor externo, lámpara destellante y detector magnético
