KIT PISTÓN HIDRÁULICO BFT P7 120V
El Kit BFT P7 (120V a 1 Hoja) es el operador oleodinámico de superficie de mayor alcance y solidez industrial de la firma italiana BFT, diseñado para automatizar portones abatibles de dimensiones excepcionales, hojas ciegas y accesos comunitarios de uso intensivo.
Configurado con un vástago de 390 mm de carrera útil, este equipo está especificado para mover hojas de gran formato de hasta 7.0 metros de ancho y 500 kg de peso, con una apertura angular máxima de 123°.
Operación Reversible, 8,000 N de Empuje y Fluido Idrolux
El BFT P7 es un operador estrictamente Reversible (sin bloqueo hidráulico interno). Esta arquitectura técnica previene la fatiga y ruptura del circuito hidráulico ante ráfagas de viento en hojas de gran palanca (hasta 7.0 m). Por ello, el kit incluye chapa de bloqueo / electrocerradura de pivote para inmovilizar rígidamente el portón al cerrar. Impulsado por un motor de 2,800 RPM (250 W / 1.1 A), bomba de 0.6 l/min a 50 Bar y 3.0 Litros de aceite sintético BFT Idrolux, genera una impresionante fuerza de empuje de 8,000 N (800 kgf) y una fuerza de tracción de 6,500 N (650 kgf).
Seguridad Anti-Aplastamiento, Paro Suave y Cuadro ALCOR AC A
La seguridad está respaldada por un embrague hidráulico con dos válvulas bypass de alta precisión para el ajuste milimétrico de la fuerza anti-aplastamiento. Incorpora desaceleración mecánica de 20 mm en la fase de cierre (regulable en intensidad por tornillo), protección térmica de 160 °C y capacidad para 500 maniobras diarias en 24 horas con una emisión acústica ultra silenciosa (LpA < 70 dBA). El kit se comanda con la central BFT ALCOR AC A (120V) con programación por DIP-switches/trimmers, receptor para 63 controles y gestión de fotoceldas verificadas.
Aspectos Destacados y Observaciones Técnicas (Notas del Experto)
I. Importancia de la Electrocerradura en la Versión P7: Al tener una fuerza de empuje de 8,000 N en movimiento pero ser de arquitectura Reversible, el equipo cede libremente si se le empuja manualmente sin tensión. La chapa de pivote es indispensable para asegurar el bloqueo físico de la hoja contra intrusiones.
II. Ajuste del Embrague Hidráulico Bypass: Las dos válvulas bypass del BFT P7 permiten regular de manera independiente la fuerza máxima en apertura y en cierre. Deben calibrarse en sitio para que el motor corte su empuje mecánico antes de superar los límites de fuerza de la norma de seguridad.
III. Ventaja del Aceite BFT Idrolux y Protección a 160 °C: Sus 3.0 Litros de fluido hidráulico sintético junto con el corte térmico a 160 °C le otorgan una resistencia superior ante climas cálidos y ciclos de trabajo continuo (500 maniobras/24h), evitando la formación de burbujas por cavitación.
Diferencias P7 - P4.5
La diferencia clave del BFT P7 radica en su bomba de 0.6 l/min, la cual sacrifica algo de velocidad de maniobra (45 s en apertura vs. 30 s del P4.5) para incrementar la presión nominal del circuito a 50 Bar (5 MPa). Esto le permite generar un empuje masivo de 8,000 N (800 kgf), resultando la elección técnica indispensable para portones industriales y superestructuras pesadas de hasta 7.0 metros de ancho, donde la prioridad absoluta es mover hojas de gran palanca y peso sin fatiga mecánica.
Potencia Masiva de 8,000 N y 7.0 Metros
Brazo de 390 mm con 3L de aceite Idrolux para superestructuras pesadas.

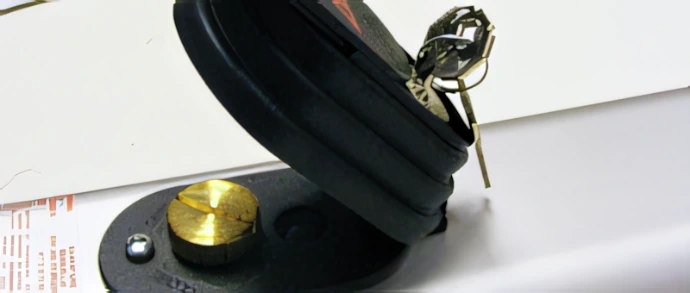

La manilla de desbloqueo en latón, protegida por una llave personalizada, facilita la apertura manual de la puerta en ausencia de energía eléctrica.

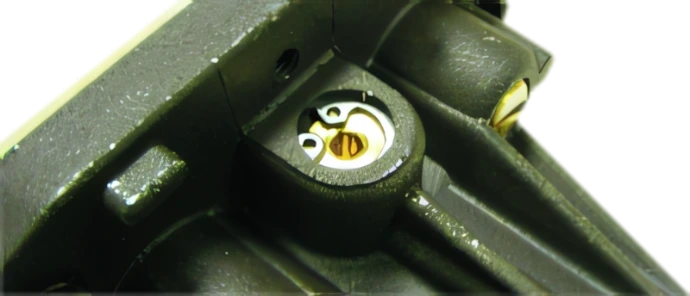

La desaceleración en cierre garantiza movimientos silenciosos y fluidos incluso de las puertas más voluminosas. Además, mediante un tornillo es posible regular la intensidad de desaceleración en función de cada situación.

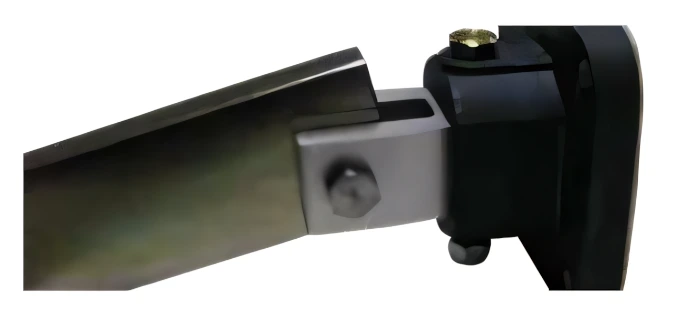

Los soportes traseros y el vástago, ambos articulados, permiten hacer una instalación fácil y segura en cualquier situación.
Características Principales
Actuador oleodinámico de superficie para portones abatibles comunitarios e industriales de dimensiones masivas.
Vástago de 390 mm de carrera útil para hojas de hasta 7.0 m de ancho y 500 kg de peso.
Anclajes articulados: soportes traseros y extremo de vástago montados sobre rótulas para facilidad de instalación.
Sistema Reversible: previene la fatiga por empuje de viento; requiere electrocerradura (incluida en el kit).
Elevada potencia hidráulica: empuje masivo de 8,000 N ($800\text{ kgf}$) y tracción de 6,500 N a 50 Bar.
Capacidad de fluido: depósito interno con 3.0 Litros de aceite sintético dieléctrico BFT Idrolux.
- Embrague hidráulico anti-aplastamiento mediante dos válvulas bypass de ajuste de precisión.
- Desaceleración mecánica regulable al cierre en los últimos 20 mm de la carrera del vástago.
- Alta frecuencia operativa: certificado para 500 maniobras en 24 horas con protección térmica a 160 °C.
- Manilla de desbloqueo manual fabricada en latón de alta resistencia con cerradura de llave personalizada.
- Cuadro de mando analógico/digital BFT ALCOR AC A (120V) con potenciómetros, DIP-switches y borneras extraíbles.

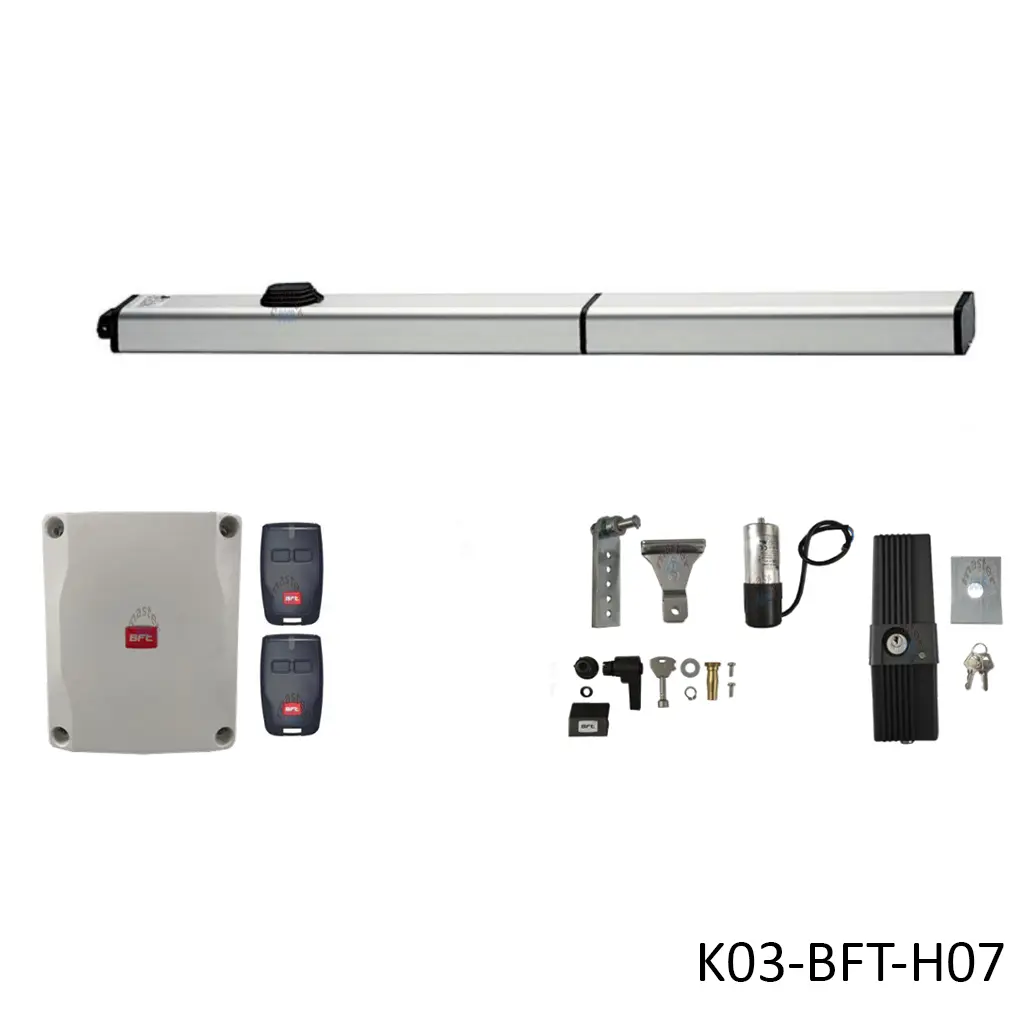

- Incluye receptor de radio para 63 transmisores, 2 controles remotos y chapa de bloqueo de pivote.

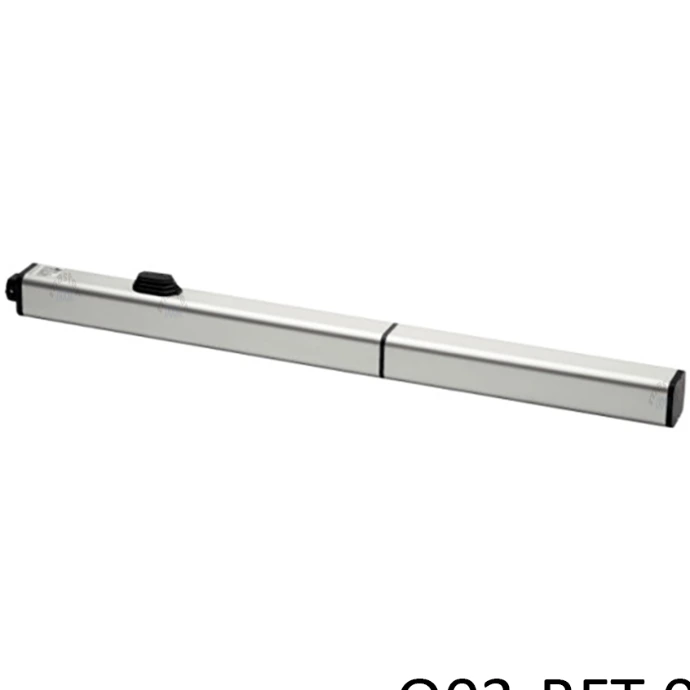

Características técnicas | Piston P7
- Tipo de operador: Actuador oleodinámico (hidráulico) de superficie
- Modelo del fabricante: BFT P7 (120V)
- Ancho máximo de hoja: 7.0 m
- Peso máximo de hoja: 500 kg
- Carrera útil del vástago: 390 mm
- Carrera de desaceleración: 20 mm al final de la maniobra de cierre
- Fuerza máxima de empuje: 8,000 N (800 kgf)
- Fuerza máxima de tracción: 6,500 N (650 kgf)
- Presión máxima del circuito: 5 MPa (50 Bar)
- Caudal de la bomba hidráulica: 0.6 l/min
- Capacidad de aceite: 3.0 Litros de fluido sintético BFT Idrolux
- Ángulo máximo de apertura: 123°
- Tiempo de maniobra en apertura: 45 s
- Tiempo de maniobra en cierre: 42 s + tiempo de desaceleración
- Sistema de bloqueo: Reversible (requiere electrocerradura obligatoria)
- Seguridad anti-aplastamiento: Embrague hidráulico con dos válvulas bypass ajustables
- Desaceleración / Paro suave: Desaceleración mecánica regulable por tornillo en la fase de cierre
- Cadencia de trabajo: 500 maniobras en 24 horas
- Desbloqueo manual: Manilla de latón con cerradura de llave personalizada
- Presión acústica de trabajo: LpA < 70 dBA
- Peso del operador: 12.25 kg
- Grado de protección: IP55
- Condiciones ambientales de trabajo: -10 °C a +60 °C
- Alimentación del motor: 120V CA / 60 Hz
- Potencia absorbida del motor: 250 W
- Corriente absorbida: 1.1 A
- Velocidad de rotación del motor: 2,800 RPM
- Protección térmica del motor: 160 °C

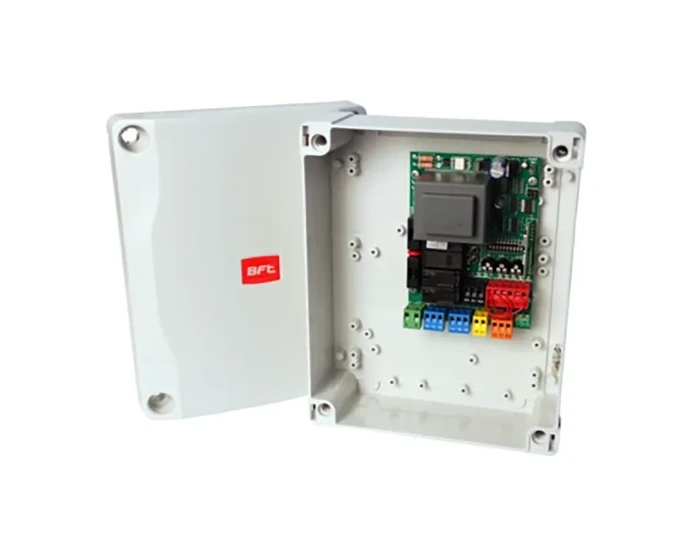

Características técnicas | Tarjeta Alcor
- Alimentación de red: 110V - 120V CA ±10% / 60 Hz
- Capacidad de potencia máxima: Hasta 750 W total (soporte para 1 o 2 motores de 300 W máx. por salida)
- Salida de potencia para accesorios: 24V CA (0.2 A máx.)
- Salida para electrocerradura: Salida dedicada para activación de la chapa de bloqueo de pivote incluida
- Terminales de conexión: Bloques de terminales extraíbles codificados por color
- Protección y diagnóstico: LEDs indicadores de estado de entradas y detección de fallas
- Interfaz de programación: Ajuste rápido mediante potenciómetros (trimmers) y microinterruptores (DIP-switches)
- Lógicas de operación: Lógica de 4/3 pasos, apertura peatonal/parcial, mandos separados de Abrir / Cerrar y Paro (STOP)
- Gestión de cierre: Función para mantener la presión / bloqueo al final de la carrera
- Compatibilidad de seguridad: Entrada para fotocélula verificada, entrada para barra activa/resistiva verificada y botón de inicio (Start)
- Receptor de radiofrecuencia: Receptor integrado de 2 canales con capacidad para memorizar hasta 63 controles remotos BFT (433.92 MHz)
