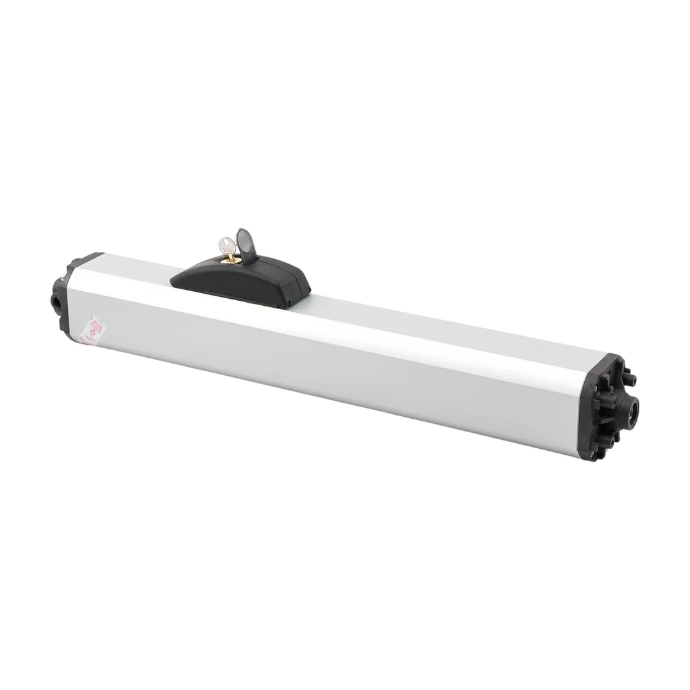

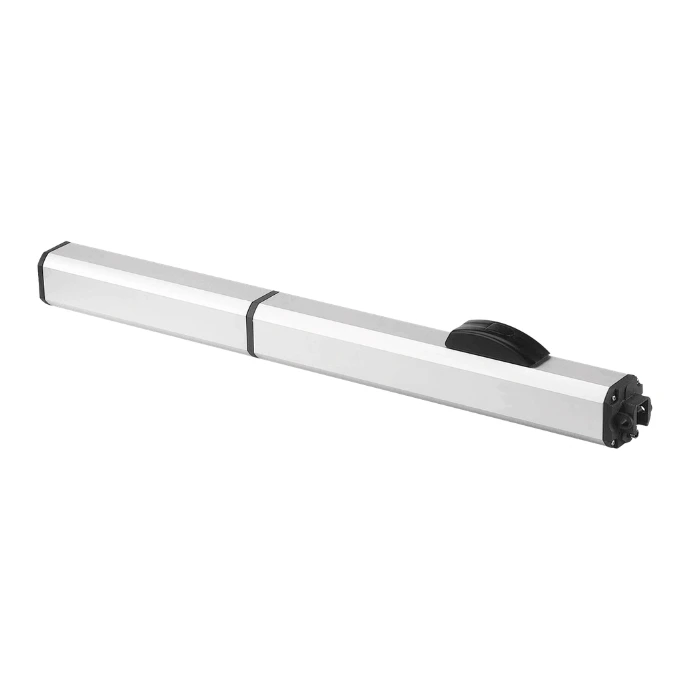

KIT PISTONES HIDRÁULICOS FAAC 400 CBAC BRAZO CORTO (120V)
El Kit FAAC 400 CBAC (Brazo Corto a 120V) representa la máxima fiabilidad en automatización oleodinámica (hidráulica) para portones abatibles de uso industrial y comunitario de tráfico continuo. Diseñado por la marca italiana FAAC, este kit para 1 o 2 hojas está configurado con vástagos de 270 mm de carrera útil, estando calibrado para mover hojas de hasta 2.20 metros de ancho y 400 kg de peso por hoja, logrando aperturas silenciosas de hasta 125° de ángulo máximo.
Bloqueo Bidireccional CBAC y Fuerza Hidráulica de 6,200 N
La sigla CBAC indica que el actuador integra un sistema de bloqueo hidráulico rígido tanto en apertura como en cierre, inmovilizando la estructura contra intentos de intrusión y eliminando la necesidad de instalar electrocerraduras adicionales en hojas de hasta 2.20 m. Impulsado por un motor de 220 W sumergido en aceite dieléctrico, este operador (8.6 kg) desarrolla una fuerza de empuje de 6,200 N (620 kgf) a una velocidad de 10 mm/s (bomba de 1.0 lpm) con un grado de protección IP55 (-20 °C a +55 °C) y cadencia de 60 ciclos/hora.
Control Digital con Central FAAC 455D (Versión E)
El sistema se gestiona mediante la tarjeta electrónica FAAC 455D (Versión E a 120V), equipada con pantalla digital display para la programación paso a paso. Permite ajustar tiempos de trabajo, rampas de desaceleración electrónica, fuerza por corte de fase y golpe de ariete. El kit incluye receptor universal MD Multicanal y controles remotos de alta seguridad FAAC Echo (433.92 MHz).
Brazo Corto de 270 mm (Apertura hasta 125°)
Geometría compacta (8.6 kg) ideal para aperturas amplias en pilares estándar.
Bloqueo Hidráulico Bidireccional Anti-Intrusión CBAC
Inmovilización rígida en apertura y cierre sin requerir chapas mecánicas. (hasta 2.2m)
Potencia Oleodinámica de 6,200 N (60 ciclos/hora)
Operación continua e ultrasilenciosa para condominios e industrias.
Características Principales
Actuador oleodinámico de superficie para portones abatibles de uso industrial, comercial y condominial.
Configuración de Brazo Corto con vástago de 270 mm para hojas de hasta 2.20 m de ancho y 400 kg por hoja.
Sistema CBAC: Bloqueo hidráulico rígido bidireccional integrado (apertura y cierre) sin necesidad de electrocerradura.
Motor de 120V / 60 Hz de 220 W con protección térmica a 120 °C.
Elevada fuerza de empuje: 6,200 N (620 kgf) con bomba oleodinámica de 1.0 lpm.
Cadencia de trabajo continuo: hasta 60 ciclos por hora para accesos de tráfico muy intensivo.
Ángulo máximo de apertura extendido de hasta 125°.
Dispositivo de desbloqueo manual de emergencia protegido con llave personalizada FAAC.
Cuadro de mando digital FAAC 455D (Versión E) con pantalla de programación y diagnóstico.
Incluye receptor universal MD Multicanal y controles remotos FAAC Echo a 433.92 MHz.
Características técnicas | FAAC 400 CBAC Brazo Corto
Tipo de operador: Actuador oleodinámico (hidráulico) de superficie
Modelo del fabricante: FAAC 400 CBAC (Brazo Corto)
Ancho máximo por hoja: 2.20 m (con bloqueo hidráulico)
Peso máximo por hoja: 400 kg

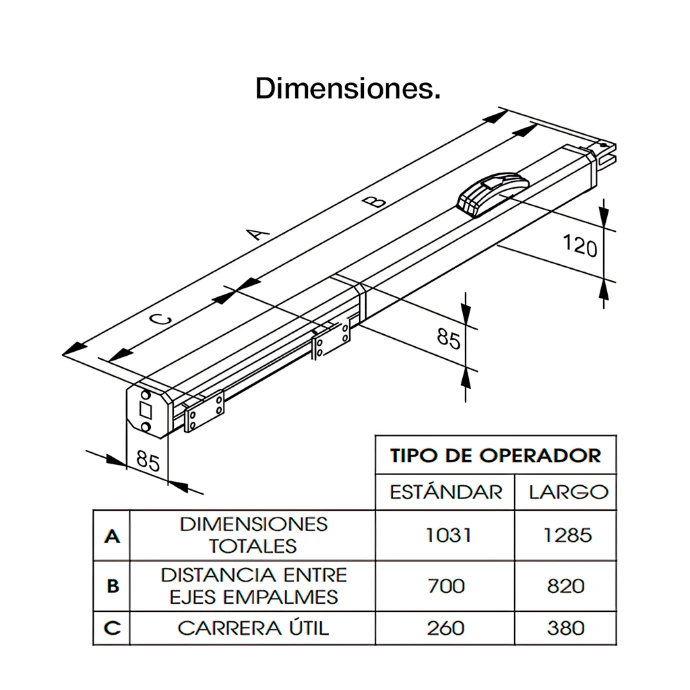

Carrera útil del vástago: 270 mm
Velocidad lineal del vástago: 10 mm/s
Fuerza máxima de empuje: 6,200 N ($620\text{ kgf}$)
Capacidad de la bomba hidráulica: 1.0 lpm (litros por minuto)
Ángulo máximo de apertura: 125°
Sistema de bloqueo: CBAC (Bloqueo hidráulico rígido en Apertura y Cierre)
Desbloqueo manual: Protegido con llave personalizada FAAC
Peso del actuador: 8.6 kg por brazo
Grado de protección: IP55
Temperatura de servicio: -20 °C a +55 °C
Frecuencia de uso: 60 ciclos por hora (Uso Muy Intensivo)
Alimentación del motor: 120V CA / 60 Hz
Potencia absorbida: 220 W
Protección térmica del motor: 120 °C

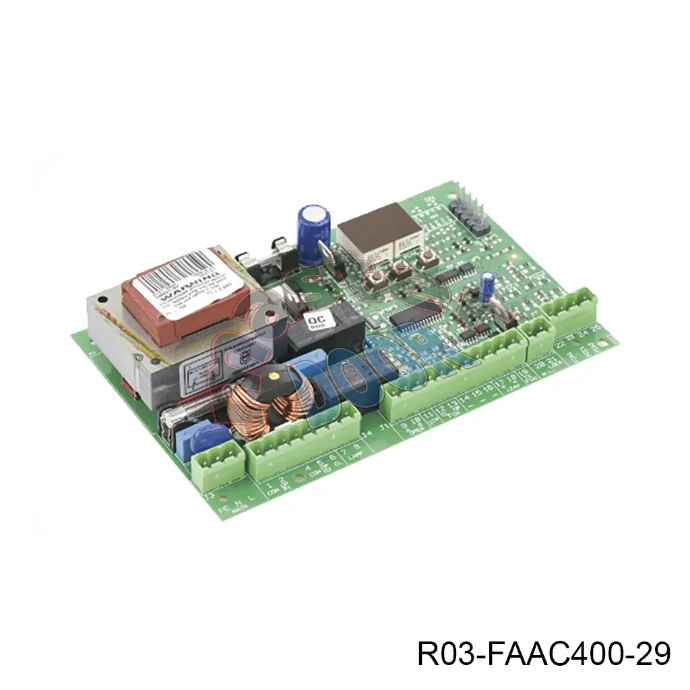

Características técnicas | FAAC 455D versión E
Alimentación principal: 120V CA ±10% / 60 Hz
Capacidad de gestión: Diseñado para comandar 1 o 2 motores hidráulicos o electromecánicos a 120V
Potencia máxima por motor: 800 W por salida
Salida de alimentación para accesorios: 24VCD (máx. 500 mA)
Salida para electrocerradura: 12VCA (15 VA)
Salidas de señalización: Salida para luz intermitente/destellante (120V) y lámpara piloto de estado (24V)
Protección por fusibles: Fusibles independientes para línea de potencia y circuito de baja tensión
Interfaz de usuario: Pantalla digital Display LED y 3 botones de navegación (F, +, -)
Programación: Ajuste sencillo o avanzado por menú navegable
Lógicas de funcionamiento: Automático, Semiautomático, Automático Paso a Paso, Semiautomático Paso a Paso, Seguridad, Hombre Presente y Peatonal
Regulación de fuerza: Ajuste electrónico de torque de motor en 50 niveles independientes por hoja
Tiempos de maniobra: Programación digital del tiempo de trabajo, tiempo de pausa para cierre automático y desfasamiento entre hojas
Gestión de desaceleración: Rampas de paro suave electrónicas configurables al final de apertura y cierre
Entradas de seguridad: Entradas para fotoceldas de apertura y cierre, botón de paro (STOP) y bandas de seguridad
Kit de radiofrecuencia: Receptor universal MD Multicanal y transmisores remotos FAAC Echo (433.92 MHz)
