KIT PISTONES HIDRÁULICOS FAAC 400 CBAC L
BRAZO LARGO (120V)
El Kit FAAC 400 CBACL (Brazo Largo a 120V) es la solución oleodinámica de gran alcance de la firma italiana FAAC, diseñada para la automatización de portones abatibles pesados de gran formato en entornos industriales y comunitarios.
Configurado con un vástago extendido de 390 mm de carrera útil, este kit está especificado para mover hojas de hasta 4.0 metros de ancho (requiere electrocerradura para anchos superiores a 2.20 m) y 500 kg de peso por hoja, salvando pilares anchos y logrando ángulos de apertura de hasta 125°.
Vástago Extendido, Bomba de 1.5 lpm y Sistema CBAC

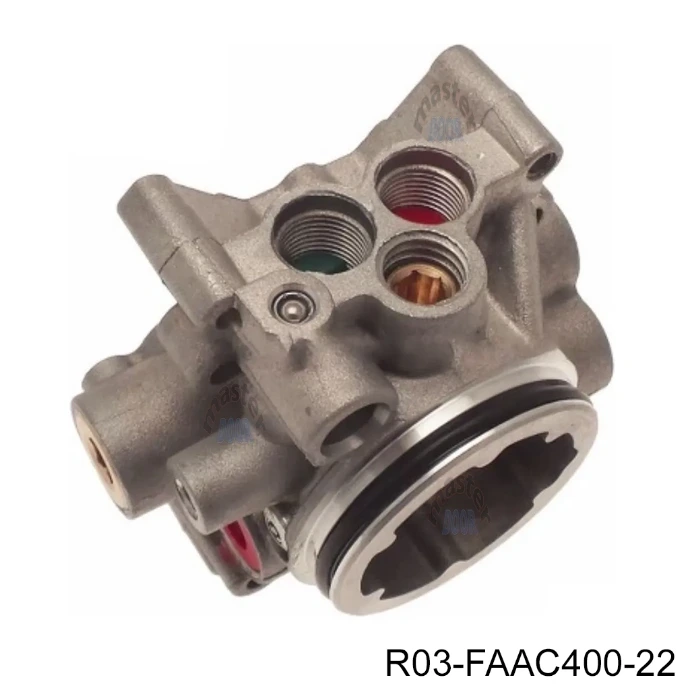

El modelo CBACL integra bloqueo hidráulico rígido bidireccional (apertura y cierre) para hojas dentro del rango estándar, inmovilizando la estructura contra intentos de intrusión.
Para compensar la mayor palanca mecánica de la carrera de 390 mm y mantener una cadencia fluida de 15 mm/s, incorpora un grupo motobomba reforzado con capacidad de 1.5 lpm y motor de 220 W, entregando una fuerza continua de 4,650 N (465 kgf) con clasificación de 60 ciclos por hora y protección IP55.
Control Digital Preciso con Central FAAC 455D (Versión E)

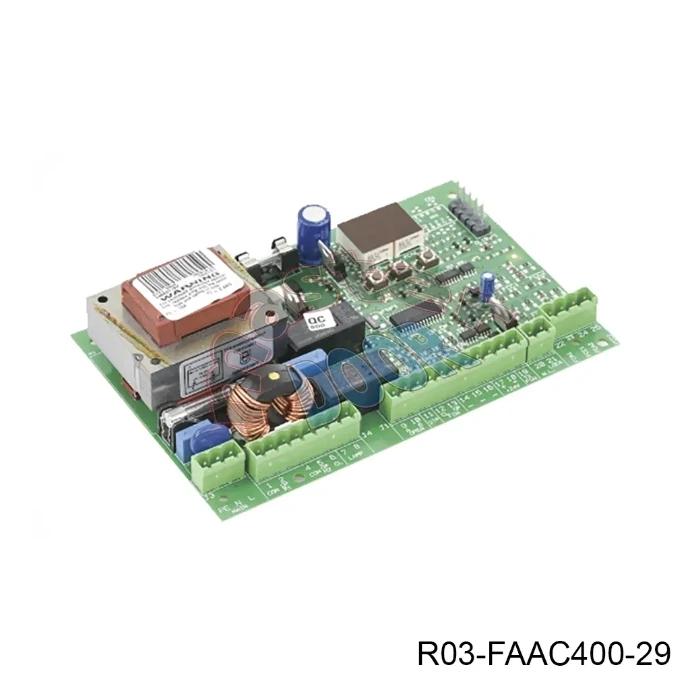

El sistema se gestiona mediante la tarjeta electrónica FAAC 455D (Versión E a 120V), equipada con pantalla digital display para la programación menú por menú. Permite programar tiempos de trabajo, rampas de desaceleración electrónica, fuerza por corte de fase y golpe de ariete para la integración con electrocerradura de piso. El kit incluye receptor universal MD Multicanal y controles remotos FAAC Echo (433.92 MHz).
Nota de instalación: Para hojas con anchos superiores a 2.20 m, aunque el equipo cuenta con el sistema CBAC, la norma técnica exige la instalación de una electrocerradura de piso (12V) para evitar palancas de torsión sobre el vástago ante fuertes ráfagas de viento.
Brazo Largo de 390 mm (Hasta 4.0 m por Hoja)
Alcance extendido para superestructuras industriales y pilares anchos.
Bloqueo Hidráulico Bidireccional CBAC
Retención rígida en apertura y cierre contra intentos de fuerza bruta.
Bomba de 1.5 lpm y Velocidad de 15 mm/s
Caudal incrementado para mantener maniobras ágiles en vástagos largos.
Características Principales

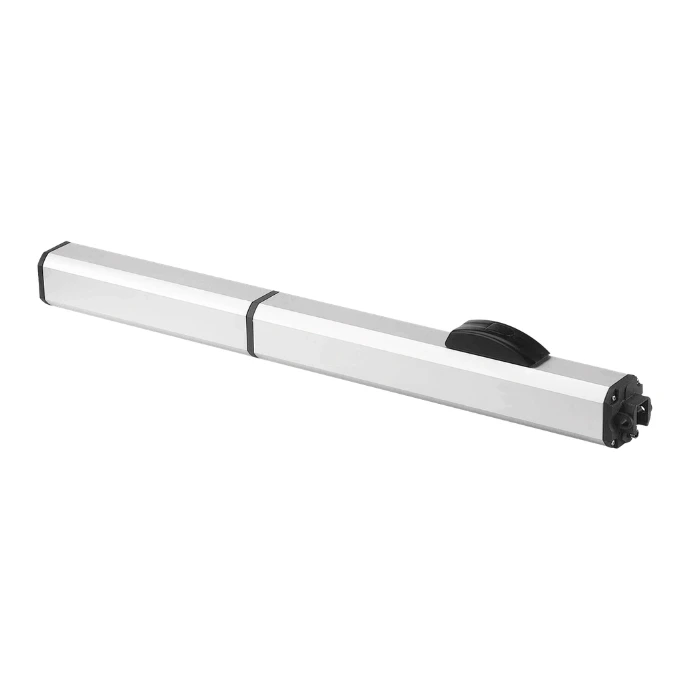

Actuador oleodinámico de superficie para portones abatibles de uso industrial, comercial y condominial de gran formato.
Configuración de Brazo Largo (CBACL) con vástago de 390 mm para hojas de hasta 4.0 m de ancho y 500 kg por hoja.
Sistema CBAC: Bloqueo hidráulico rígido bidireccional (apertura y cierre) integrado.
Grupo motobomba de alto caudal (1.5 lpm) con velocidad de vástago incrementada a 15 mm/s.
Motor de 120V / 60 Hz de 220 W con protección térmica a 120 °C.
- Fuerza de empuje optimizada: 4,650 N (465 kgf) sostenida.
- Ciclo de trabajo: hasta 60 ciclos por hora
- Ángulo máximo de apertura extendido de hasta 125°.
- Dispositivo de desbloqueo manual de emergencia protegido con llave personalizada FAAC.
- Cuadro de mando digital FAAC 455D (Versión E) con pantalla de programación y diagnóstico.
- Incluye receptor universal MD Multicanal y controles remotos FAAC Echo a 433.92 MHz.
Características técnicas | Pistón FAAC 400 CBAC L
- Tipo de operador: Actuador oleodinámico (hidráulico) de superficie
- Modelo del fabricante: FAAC 400 CBACL (Brazo Largo)
- Ancho máximo por hoja: 4.0 m (se requiere electrocerradura de piso para hojas >2.20 m)
- Peso máximo por hoja: 500 kg
- Carrera útil del vástago: 390 mm
- Velocidad lineal del vástago: 15 mm/s
- Fuerza máxima de empuje: 4,650 N (465 kgf)

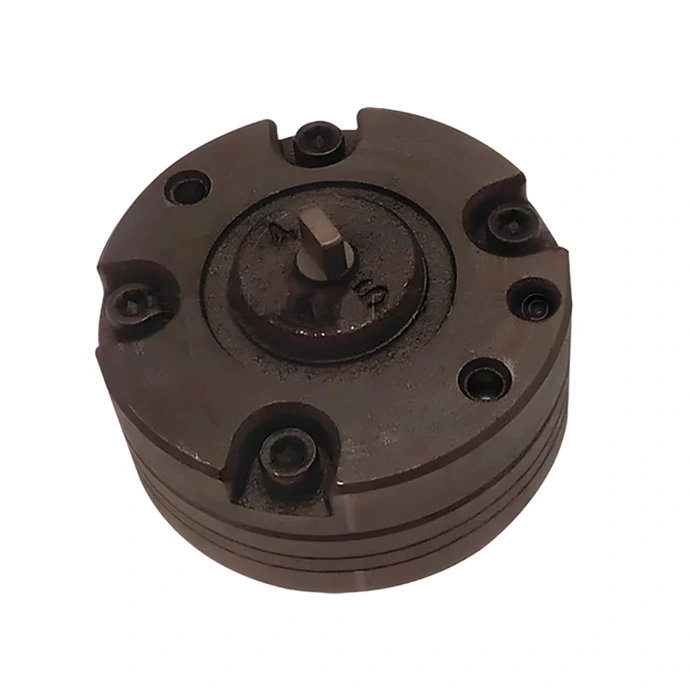

- Capacidad de la bomba hidráulica: 1.5 lpm (litros por minuto)
- Ángulo máximo de apertura: 125°
- Sistema de bloqueo: CBAC (Bloqueo hidráulico rígido en Apertura y Cierre)
- Desbloqueo manual: Protegido con llave personalizada FAAC
- Peso del actuador: 10.0 kg por brazo
- Grado de protección: IP55
- Temperatura de servicio: -20 °C a +55 °C
- Frecuencia de uso: 60 ciclos por hora (Uso Muy Intensivo)
- Alimentación del motor: 120V CA / 60 Hz
- Potencia absorbida: 220 W
- Protección térmica del motor: 120 °C
Características técnicas | FAAC 455D versión E
- Alimentación principal: 120V CA ±10% / 60 Hz
- Capacidad de gestión: Diseñado para comandar 1 o 2 motores hidráulicos o electromecánicos a 120V
- Potencia máxima por motor: 800 W por salida
- Salida de alimentación para accesorios: 24VCD (máx. 500 mA)
- Salida para electrocerradura: 12VCA (15 VA)
- Salidas de señalización: Salida para luz intermitente/destellante (120V) y lámpara piloto de estado (24V)
- Protección por fusibles: Fusibles independientes para línea de potencia y circuito de baja tensión
- Interfaz de usuario: Pantalla digital Display LED y 3 botones de navegación (F, +, -)
- Programación: Ajuste sencillo o avanzado por menú navegable
- Lógicas de funcionamiento: Automático, Semiautomático, Automático Paso a Paso, Semiautomático Paso a Paso, Seguridad, Hombre Presente y Peatonal
- Regulación de fuerza: Ajuste electrónico de torque de motor en 50 niveles independientes por hoja
- Tiempos de maniobra: Programación digital del tiempo de trabajo, tiempo de pausa para cierre automático y desfasamiento entre hojas
- Gestión de desaceleración: Rampas de paro suave electrónicas configurables al final de apertura y cierre
- Entradas de seguridad: Entradas para fotoceldas de apertura y cierre, botón de paro (STOP) y bandas de seguridad
- Kit de radiofrecuencia: Receptor universal MD Multicanal y transmisores remotos FAAC Echo (433.92 MHz)
