KIT PISTONES HIDRÁULICOS INDUSTRIALES FADINI

MEC 800 SPECIAL (220V 2F)

El Kit Fadini MEC 800 Special a 220V (2 Fases) es la solución hidráulica externa de clase industrial de mayor potencia de la firma italiana Fadini.

Está diseñado para la automatización de portones abatibles de dimensiones extraordinarias, hojas ciegas o paneladas de alto peso y accesos colectivos de uso intensivo o continuo.

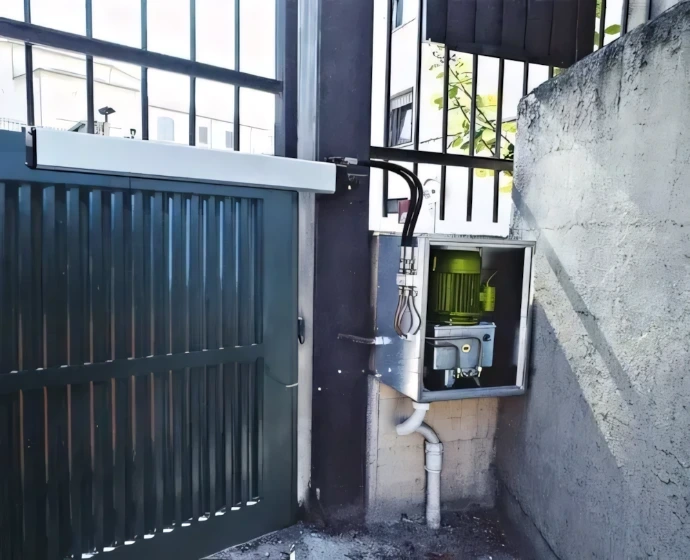

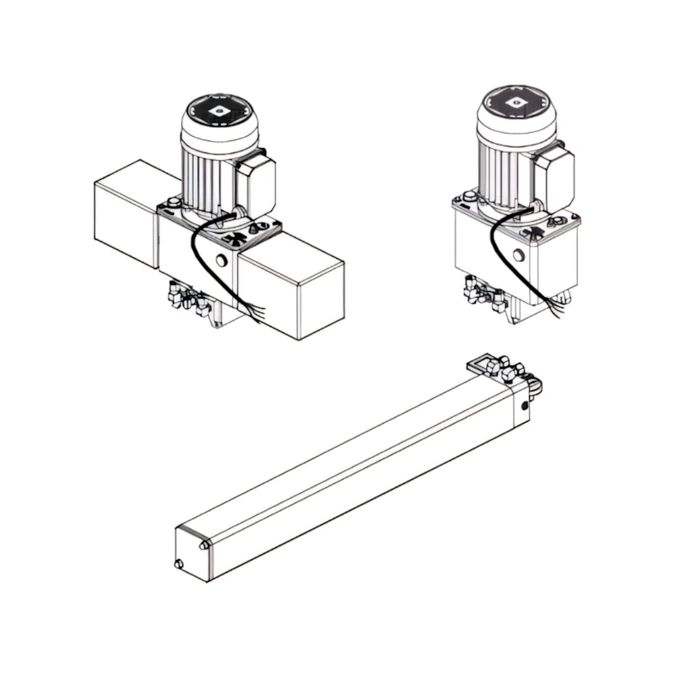

Arquitectura Modular con Central Autoventilada Separada

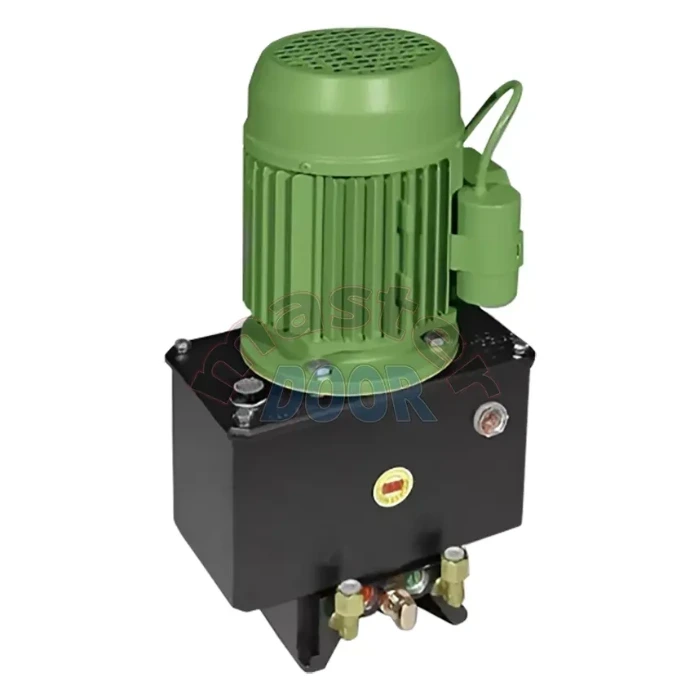

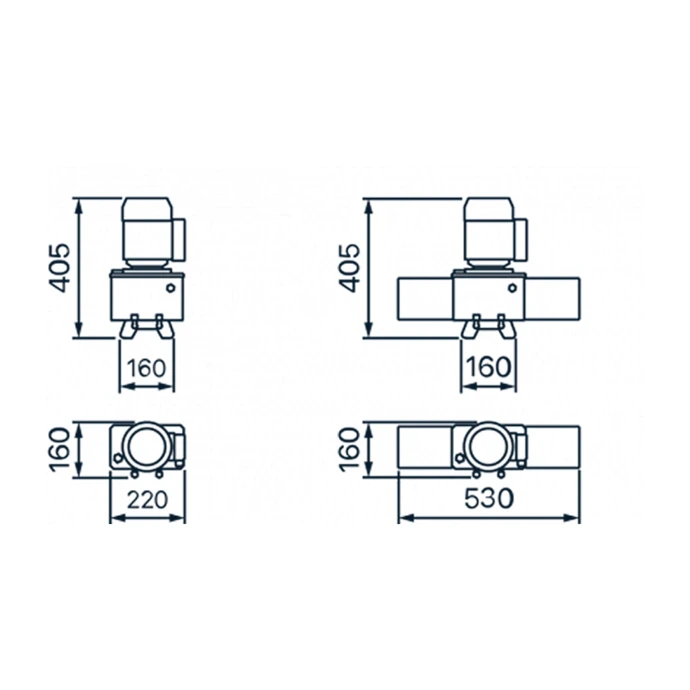

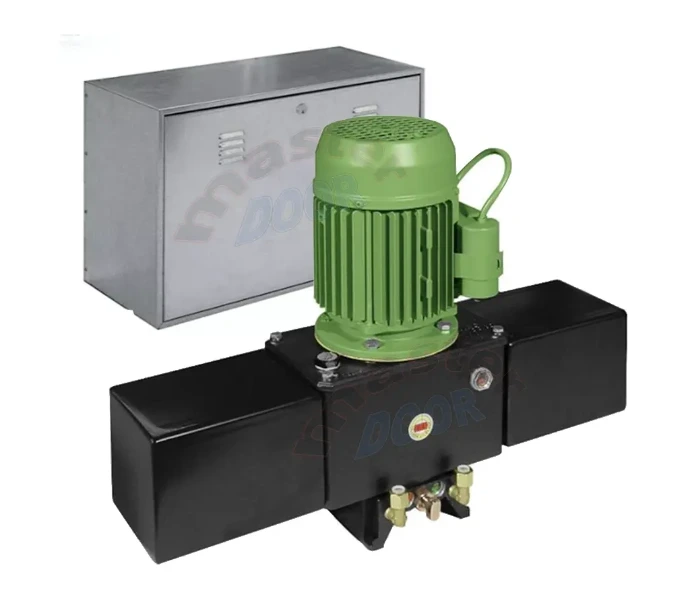

A diferencia de los actuadores convencionales, el MEC 800 separa mecánicamente el pistón de tracción de la unidad de potencia. El sistema está impulsado por la central hidráulica externa Mec 700/80 Ventil, equipada con un motor de alta potencia (510 W) autoventilado y protección IP65, capaz de operar en rangos térmicos de -25 °C a +80 °C. Dependiendo de la configuración de carga y carrera, la central se suministra en versión de Tanque Simple (2.0 L) o Doble Tanque (4.5 L) con bomba hidráulica de precisión sumergida en aceite dieléctrico Fadini 708L.

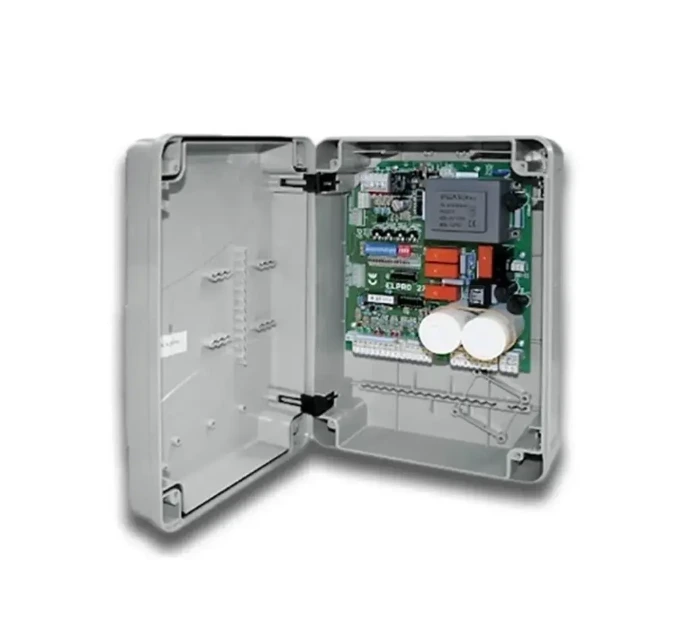

Gestión Electrónica Profesional con Cuadro Fadini ELPRO 27

El cerebro del kit es el programador electrónico Fadini ELPRO 27, diseñado específicamente para coordinar motores monofásicos de hasta 0.5 HP por salida. Aloja condensadores de arranque de motor integrados y ofrece un control milimétrico sobre los tiempos de trabajo y pausas. Esta tarjeta permite configurar funciones avanzadas como apertura peatonal, golpe de ariete (desbloqueo de electrocerradura), pre-destello, prueba automática de fotoceldas (DSA), autotest de bandas de seguridad (DACS) y monitoreo de estado en tiempo real mediante una matriz de LEDs de diagnóstico.

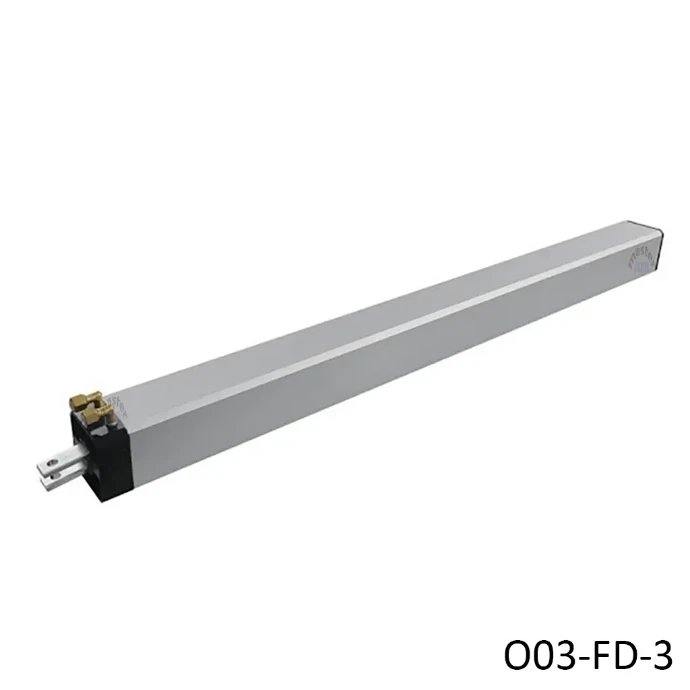

Variantes de Configuración Comercial

El sistema se comercializa en kits adaptados a las necesidades geométricas del proyecto:

• Versión Carrera 280 mm: Ideal para hojas de hasta 3.0 m y 400 kg, ofreciendo la cadencia de maniobra más rápida.
• Versión Carrera 400 mm: Diseñada para portones pesados de hasta 4.5 m y 700 kg.
• Versión Carrera 600 mm: Máximo apalancamiento mecánico para hojas industriales gigantescas de hasta 6.0 m y 800 kg.
• Versión Doble Pistón por Hoja: Utiliza dos actuadores en paralelo conectados a una central de doble tanque para arrastrar superestructuras blindadas o portones de hasta 5.0 m y 1,200 kg.

Notas Técnicas

• [1] En instalaciones de 1 hoja con vástago de 600 mm, se recomienda verificar si la frecuencia de uso requiere ampliar el volumen de aceite a tanque doble para mantener una temperatura óptima de operación.

• [2] Para configuraciones de 2 hojas con doble pistón (4 pistones en total), la central acciona colectivamente el flujo distribuido mediante mangueras de alta presión hidráulica con conectores reforzados.

• [3] Es indispensable la presencia de topes mecánicos físicos en el piso en ambas posiciones fin de carrera (apertura y cierre).

• [4] Debido a la potencia de empuje de 7,000 N, se exige que las bisagras y la estructura del portón estén rígidas y alineadas para evitar deformaciones mecánicas.

• [5] El programador ELPRO 27 garantiza la integridad de los motores hidráulicos al mantener un monitoreo continuo de los tiempos de trabajo. Sus salidas desacopladas para electrocerraduras (12V) evitan sobrecargas electromagnéticas en la placa lógica.

• [6] En kits de 4 pistones (doble pistón por hoja), la tarjeta ELPRO 27 comanda el arranque simétrico de la central de doble tanque mediante distribución hidráulica en paralelo.
