KIT PISTONES HIDRÁULICOS MEDVA HYDRO 280 BAC RÁPIDO BC (120V)
El Kit MEDVA Hydro 280 BAC Rápido BC (120V) es un actuador hidráulico de superficie de alta velocidad y potencia para la automatización de portones abatibles de 2 hojas en entornos residenciales, comunitarios e industriales ligeros. En su versión de Brazo Corto (BC) con vástago de 282 mm, este operador está diseñado para mover hojas de hasta 3.0 metros de ancho y 300 kg de peso por hoja, logrando la apertura a 90° en solo 14 segundos.
Sistema Universal BAC y Desempeño Anti-viento

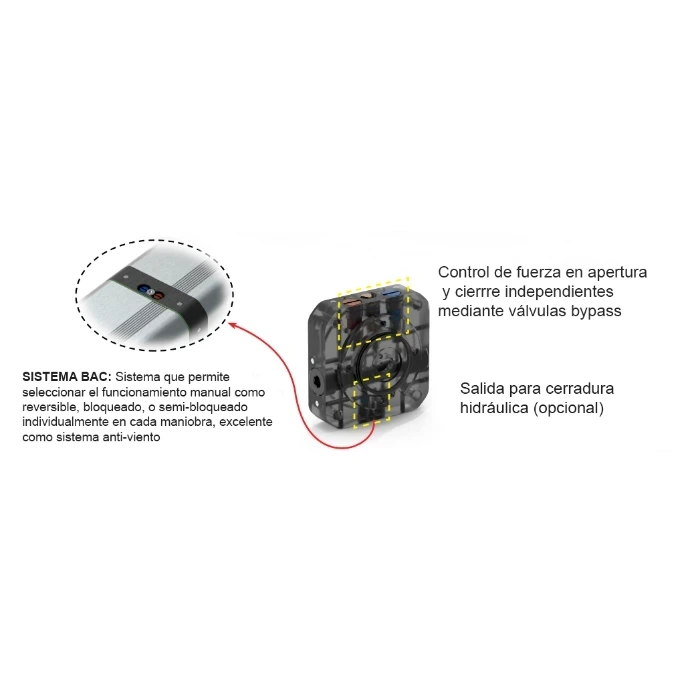

El Hydro 280 integra el sistema patentado BAC, que permite seleccionar individualmente mediante válvulas internas el modo de funcionamiento sin necesidad de cambiar de actuador:
Bloqueado en ambas maniobras (Cierre y Apertura).
Reversible en ambas maniobras (requiere electrocerradura).
Semi-bloqueado (Bloqueo en cierre o bloqueo en apertura).
Incluye un exclusivo sistema de anillo en el vástago para el control de la carrera de apertura, paro suave hidráulico regulable a un solo sentido (cierre), regulación física anti-viento para portones panelados y una salida hidráulica dedicada para cerraduras hidráulicas.
Control Digital Avanzado con Cerebro JCM VERSUSM42
El kit para 2 hojas se comanda mediante el cuadro de maniobras JCM VERSUSM42 (120V), dotado de fuente de alimentación conmutada ECO de bajo consumo. La central administra de forma nativa la coordinación de los dos motores, ofreciendo una salida dedicada de 12Vdc a 3A para electrocerraduras, compatibilidad con encoders absolutos, dos zócalos de expansión para tarjetas de semáforos/seguridad y programación precisa para resistir las exigencias térmicas de México (0 °C a 70 °C, protección IP65 en el pistón).
Aspectos Destacados
Este modelo es la alternativa ideal cuando se busca la máxima velocidad de maniobra (14 segundos a 90°) en accesos vehiculares de hasta 3.0 metros por hoja.
Tiene la versatilidad del sistema selector BAC, la resistencia anti-viento y el respaldo del cerebro electrónico JCM VERSUSM42, ofreciendo fuente conmutada, salida directa de 12V/3A para la chapa eléctrica y posibilidad de conectar tarjetas de expansión para semáforos.
Apertura Rápida a 90° en 14 s (Vástago 282 mm)
Geometría de Brazo Corto optimizada para accesos ágiles de hasta 3.0 m.
Sistema Universal BAC
Selección individual del modo de bloqueo (reversible, bloqueado o mixto) en cada maniobra.
Paro Suave Hidráulico y Regulación Anti-viento
Cierre controlado sin impactos y alta resistencia ante ráfagas de aire.
Características Principales
Actuador hidráulico para portones abatibles de 2 hojas de uso comunitario, residencial e industrial.
Versión Brazo Corto (BC) con vástago de 282 mm para hojas de hasta 3.0 m y 300 kg por hoja.
Apertura muy rápida: 14 segundos en apertura y 17 segundos en cierre a 90°.
Cuadro de maniobras JCM VERSUSM42 (120V) con fuente conmutada de alto rendimiento.
Sistema universal BAC: selector interno para funcionamiento Reversible, Bloqueado o Semi-bloqueado individual por maniobra.
Salida dedicada de 12Vdc para electrocerradura de hasta 3A y salida para cerradura hidráulica.
- Dos puertos de expansión en placa para tarjetas adicionales (semáforos, frenos y seguridad).
- Compatibilidad con encoders absolutos (JCM, Elektromaten, Kostal) para control exacto de posición.
- Anillo patentado en el vástago para control de la carrera de apertura y paro suave en cierre.
- Regulación anti-viento integrada para mantener la estabilidad estructural ante corrientes de aire.
- Motor a 120V AC de 385 W (3.35 A) con protección hermética IP65.
Características técnicas | Hydro 280 BAC Rápido BC
- Tipo de operador: Actuador hidráulico oleodinámico de superficie (Brazo Corto - BC)
- Cantidad de actuadores en kit: 2 pistones hidráulicos
- Ancho máximo por hoja: 3.0 m
- Peso máximo por hoja: 300 kg

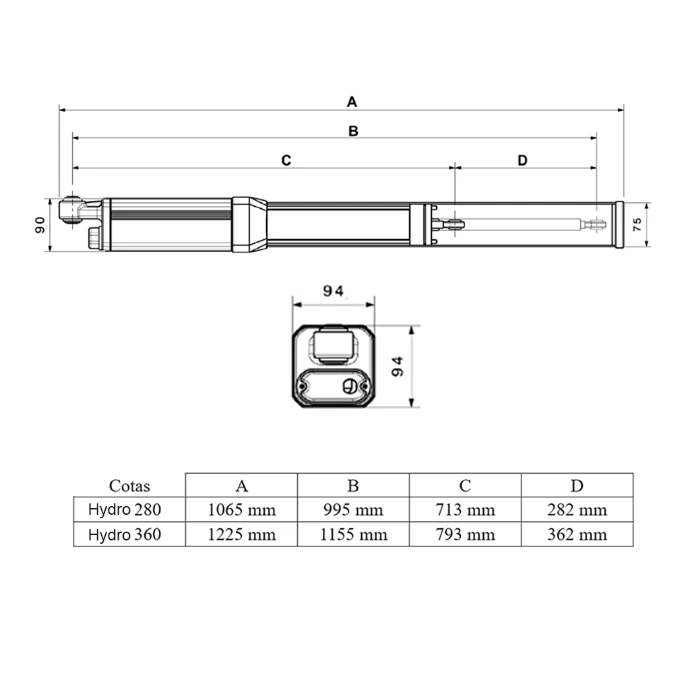

- Carrera útil del vástago: 282 mm
- Tiempo de maniobra en apertura (0-90°): 14 s
- Tiempo de maniobra en cierre (0-90°): 17 s
- Sistema de bloqueo (Sistema BAC): Configurable en sitio individualmente por maniobra (Bloqueado, Reversible o Semi-bloqueado)

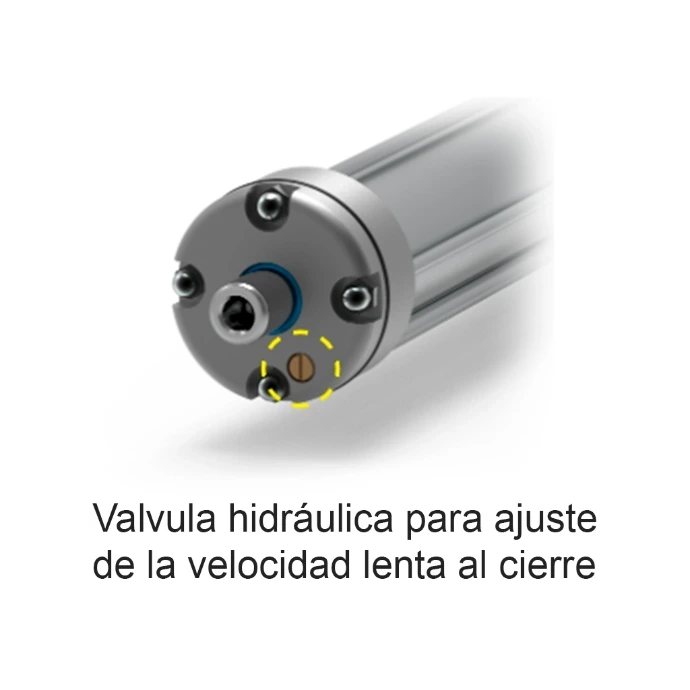

- Paro suave / Desaceleración: Desaceleración hidráulica regulable a un solo sentido (maniobra de cierre)
- Ajuste para viento: Regulación física anti-viento integrada
- Control de carrera: Anillo regulador en el vástago para límite de apertura
- Salida hidráulica: Salida para conexión directa de cerradura hidráulica

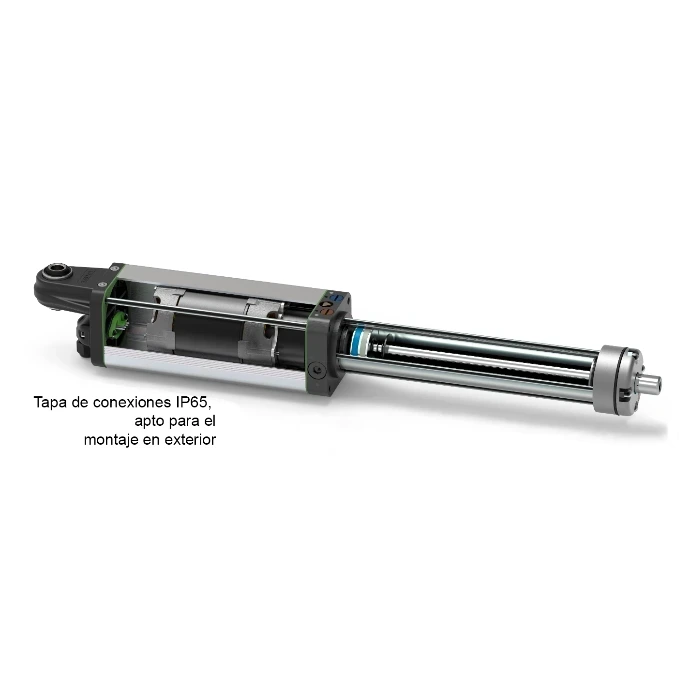

- Grado de protección: IP65
- Temperatura de operación: 0 °C a 70 °C
- Alimentación del motor: 120V AC / 60 Hz
- Potencia absorbida del motor: 385 W por motor
- Corriente absorbida: 3.35 A por motor

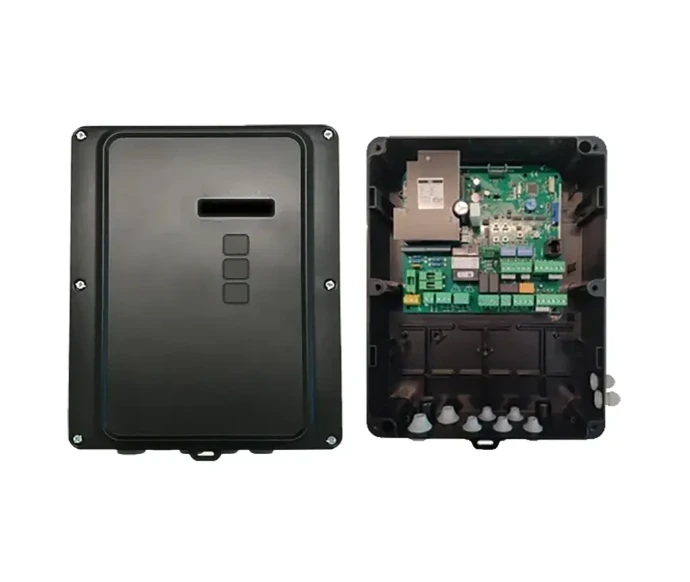

Características técnicas | Tarjeta Electrónica M42
- Alimentación de red: 110V - 230V CA ±10% / 50-60 Hz (Fuente de alimentación conmutada integrada)
- Capacidad de control: Diseñado para gestionar hasta 2 motores monofásicos a 120V CA
- Prestaciones energéticas: Tecnología ECO de bajo consumo en modo de espera
- Salida para electrocerradura: 12Vdc dedicada de alta potencia (hasta 3 A directos)
- Salida de potencia para accesorios: 12V/24V CA/CD para alimentación de periféricos
- Salidas de señalización e iluminación: Salidas para luz de destello (intermitente), luz de cortesía y semáforos
- Puertos de expansión: 2 conectores propietarios en placa para tarjetas de expansión (gestión de semáforos, frenos independientes o módulos de seguridad adicionales)
- Compatibilidad de posicionamiento: Compatible con encoders absolutos (JCM, Elektromaten, Kostal) para lectura precisa de posición y cotas de desaceleración sin depender únicamente de tiempos
- Protección de tarjeta: Fusibles independientes de protección en entrada de red y salidas auxiliares
- Interfaz y programación: Configuración directa por botones de navegación en placa o mediante la herramienta avanzada VERSUS-PROG
- Personalización de firmware: Software y entradas/salidas totalmente configurables según la necesidad del proyecto
- Entradas de mando: Entradas independientes para pulsadores de abrir, cerrar, alternativo (paso a paso), apertura peatonal y paro de emergencia (STOP)
- Entradas de seguridad activa: Entradas dedicadas para fotoceldas de apertura y cierre, bandas de seguridad mecánicas o resistivas ($8.2\text{ k}\Omega$)
- Lógicas de funcionamiento: Automático con tiempo de pausa programable, Semiautomático, Hombre Presente y Peatonal
- Gestión de hojas: Ajuste independiente de tiempo de trabajo, paro suave al final del recorrido y desfasamiento/retardo entre hojas para evitar traslapes
- Radiofrecuencia: Conector para tarjeta receptora de radio JCM a 433.92 MHz de alto alcance y memoria para transmisores
