KIT PISTÓN HIDRÁULICO
MEDVA HYDRO 360 PLUS BAC RÁPIDO BL (120V)
El Kit MEDVA Hydro 360 PLUS BAC Rápido BL (120V) representa la versión de mayor robustez y desempeño dentro de la familia de actuadores hidráulicos de superficie de la firma europea MEDVA.
En su configuración de Brazo Largo (BL) con vástago de 362 mm (20 mm), este operador está diseñado para automatizar portones abatibles de uso comunitario, residencial de alto flujo e industrial, soportando hojas pesadas de hasta 4.5 metros de ancho y 600 kg de peso.
Doble Desaceleración Mecánica y Sistema Universal BAC

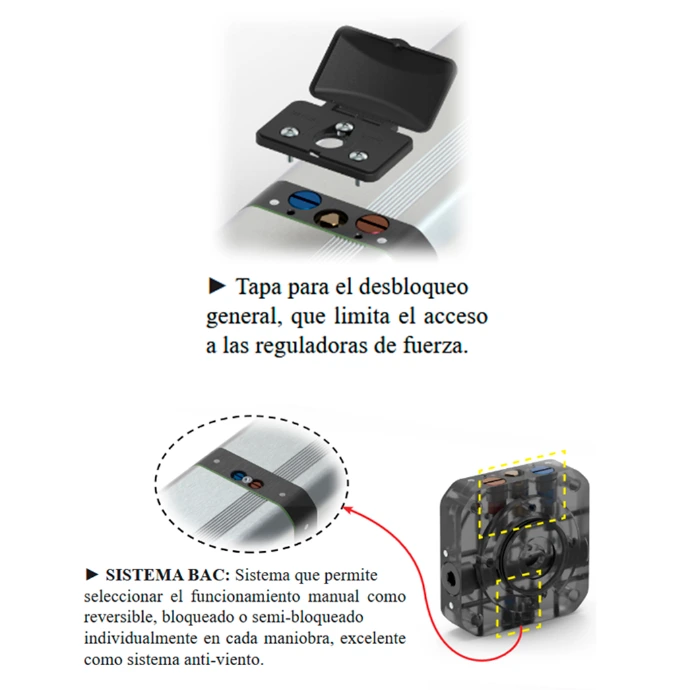

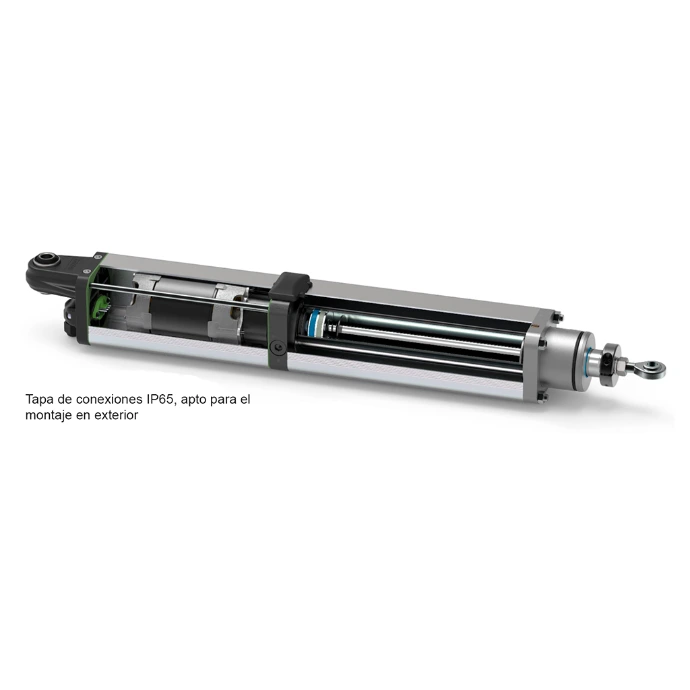

La principal innovación técnica de la serie PLUS es la incorporación de válvulas de desaceleración mecánica regulables tanto en apertura como en cierre, eliminando por completo los impactos estructurales en ambos extremos del recorrido. Asimismo, integra el sistema patentado BAC, que permite seleccionar hidráulicamente la lógica de bloqueo deseada sin cambiar de actuador:
Bloqueado en ambas maniobras (Cierre y Apertura).
Reversible en ambas maniobras (requiere electrocerradura).
Semi-bloqueado (Bloqueo en cierre o bloqueo en apertura).

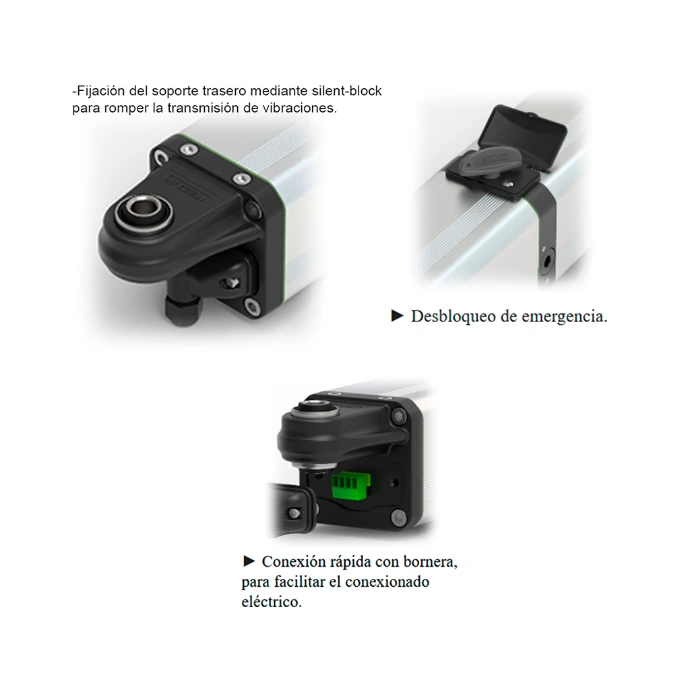

Incluye el exclusivo sistema de anillo de control en el vástago para la regulación precisa del límite de apertura, salida hidráulica dedicada para cerraduras hidráulicas y resistencia estructural optimizada para portones ciegos expuestos a ráfagas de viento.
Control Digital de Alta Gama con Cerebro JCM VERSUSM42

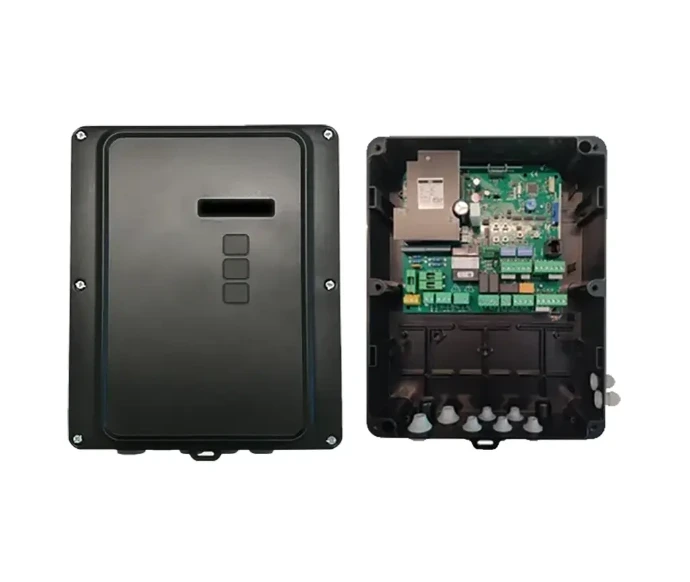

El kit se comanda con el cuadro de maniobras profesional JCM VERSUSM42 (120V) con fuente de alimentación conmutada de tecnología ECO.
Esta central administra de manera nativa la potencia del motor a 120V (385 W / 3.35 A), ofreciendo una salida dedicada de 12Vdc a 3A para electrocerraduras, compatibilidad con encoders absolutos (JCM, Elektromaten, Kostal), dos puertos de expansión para tarjetas de semáforo/seguridad y programación digital avanzada para soportar operativas continuas en rangos de 0 °C a 70 °C.
Aspectos Destacados
Este modelo representa el escalón superior en la gama de pistones hidráulicos compactos al combinar una capacidad de 600 kg con la ventaja crítica de la desaceleración mecánica en ambas maniobras (apertura y cierre).
La integración de la central JCM VERSUSM42 le brinda el respaldo electrónico necesario para proyectos comunitarios e industriales de alto flujo, ofreciendo fuente conmutada, salida directa de 12V/3A para chapas eléctricas de alta demanda y puertos de expansión para el control de semáforos.
Capacidad Reforzada de 600 kg y Vástago de 362 mm
Estructura de alta resistencia (20 mm) para hojas de hasta 4.5 m.
Sistema Universal BAC y Fuerza de 795 kgf
Selección del modo de bloqueo (reversible/bloqueado) con empuje de 50 Bar.

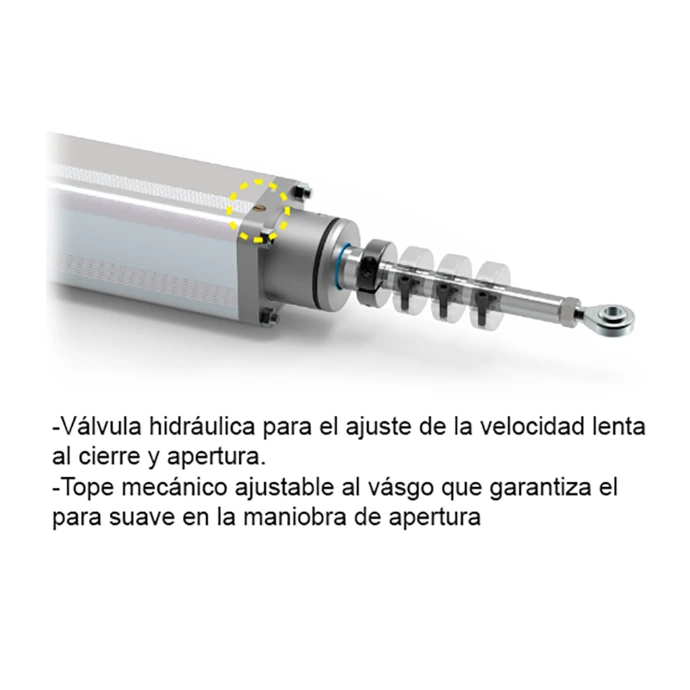

Doble Desaceleración Mecánica (Apertura y Cierre)
Paro suave regulable en ambos sentidos para proteger la herrería del portón.
Características Principales
Actuador hidráulico de potencia reforzada para portones abatibles de uso comunitario, residencial e industrial.
Versión PLUS Brazo Largo (BL) con vástago de 362 mm (20 mm) para hojas de hasta 4.5 m y 600 kg.
Doble desaceleración mecánica: Paro suave regulable de forma independiente tanto en apertura como en cierre.
Cuadro de maniobras JCM VERSUSM42 (120V) con fuente de alimentación conmutada de alto rendimiento.
Sistema universal BAC: selector interno para funcionamiento Reversible, Bloqueado o Semi-bloqueado.
Elevada fuerza hidráulica a 50 Bar: empuje masivo de 795 kgf (7,793 N) en cierre y 638 kgf (6,252 N) en apertura.
Tiempos de maniobra ágiles: 18 segundos en cierre y 22 segundos en apertura a 90°.
Salida dedicada de 12Vdc para electrocerradura de hasta 3A y salida para cerradura hidráulica.
Dos conectores de expansión en placa para tarjetas adicionales (gestión de semáforos, frenos o módulos de seguridad).
Compatibilidad con encoders absolutos para control exacto de posición y cotas de maniobra.
Anillo patentado en el vástago para control de carrera de apertura.
Motor de 3,600 RPM a 120V AC con protección térmica a 130 °C y rango operativo de 0 °C a 70 °C.

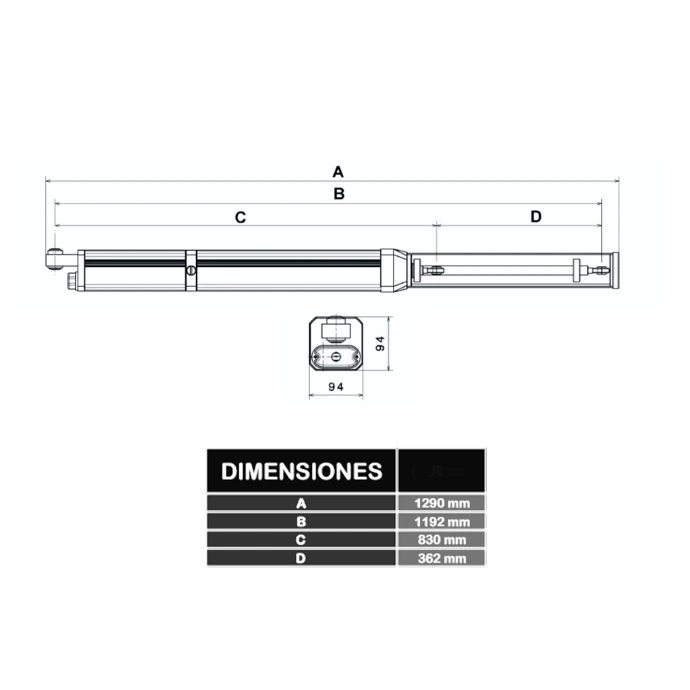

Características técnicas | Pistón HYDRO 360 PLUS
Tipo de operador: Actuador hidráulico oleodinámico de superficie reforzado (Brazo Largo - BL)
Modelo / Plataforma de origen: MEDVA Hydro 360 PLUS (HLR360 BAC-1.3)
Ancho máximo de hoja: 4.5 m
Peso máximo de hoja: 600 kg
Carrera útil del vástago: 362 mm
Diámetro del vástago: 20 mm
Presión máxima del circuito: 50 Bar
Fuerza de empuje en cierre: 795 kgf ($7,793\text{ N}$)
Fuerza de empuje en apertura: 638 kgf ($6,252\text{ N}$)
Tiempo de maniobra en cierre: 18 s
Tiempo de maniobra en apertura: 22 s
Sistema de desaceleración: Paro suave mecánico regulable mediante válvulas en AMBAS MANIOBRAS (Apertura y Cierre)
Sistema de bloqueo (Sistema BAC): Configurable en sitio (Bloqueo en ambas maniobras, Reversible en ambas, o Bloqueo al cierre / apertura)
Control de carrera: Anillo regulador en el vástago patentado
Salida hidráulica: Salida para conexión directa de cerradura hidráulica
Temperatura de operación: 0 °C a 70 °C
Alimentación del motor: 120V AC / 60 Hz
Potencia absorbida del motor: 385 W
Corriente absorbida: 3.35 A
Velocidad del motor: 3,600 RPM
Capacitor de trabajo: 30 µF
Protección térmica del bobinado: 130 °C
Características técnicas | Tarjeta M42
Alimentación de red: 110V - 230V CA ±10% / 50-60 Hz (Fuente de alimentación conmutada integrada)
Capacidad de control: Diseñado para gestionar hasta 2 motores monofásicos a 120V CA
Prestaciones energéticas: Tecnología ECO de bajo consumo en modo de espera
Salida para electrocerradura: 12Vdc dedicada de alta potencia (hasta 3 A directos)
Salida de potencia para accesorios: 12V/24V CA/CD para alimentación de periféricos
Salidas de señalización e iluminación: Salidas para luz de destello (intermitente), luz de cortesía y semáforos
Puertos de expansión: 2 conectores propietarios en placa para tarjetas de expansión (gestión de semáforos, frenos independientes o módulos de seguridad adicionales)
Compatibilidad de posicionamiento: Compatible con encoders absolutos (JCM, Elektromaten, Kostal) para lectura precisa de posición y cotas de desaceleración sin depender únicamente de tiempos
Protección de tarjeta: Fusibles independientes de protección en entrada de red y salidas auxiliares
Interfaz y programación: Configuración directa por botones de navegación en placa o mediante la herramienta avanzada VERSUS-PROG
Personalización de firmware: Software y entradas/salidas totalmente configurables según la necesidad del proyecto
Entradas de mando: Entradas independientes para pulsadores de abrir, cerrar, alternativo (paso a paso), apertura peatonal y paro de emergencia (STOP)
Entradas de seguridad activa: Entradas dedicadas para fotoceldas de apertura y cierre, bandas de seguridad mecánicas o resistivas ($8.2\text{ k}\Omega$)
Lógicas de funcionamiento: Automático con tiempo de pausa programable, Semiautomático, Hombre Presente y Peatonal
Gestión de hojas: Ajuste independiente de tiempo de trabajo, paro suave al final del recorrido y desfasamiento/retardo entre hojas para evitar traslapes
Radiofrecuencia: Conector para tarjeta receptora de radio JCM a 433.92 MHz de alto alcance y memoria para transmisores
