KIT PISTONES HIDRÁULICOS MEDVA HYDRO 360 BAC MAESTRO Y ESCLAVO
RÁPIDO BL (120V)
El Kit MEDVA Hydro 360 BAC Maestro y Esclavo Rápido BL (120V) es un sistema hidráulico tándem de clase industrial europea (Referencia MEDVA A12007.00, adaptado para México) diseñado para la automatización de portones abatibles con hoja de gran formato, blindados o de alto peso.
Su arquitectura Master-Slave (ME) distribuye el trabajo entre un actuador Maestro y un actuador Esclavo (que concentra las válvulas de regulación de fuerza, el sistema BAC y el desbloqueo).
Ambos cilindros de Brazo Largo (BL) con vástagos de 362 mm (Ø20 mm) se interconectan mediante manguera hidráulica de 3 vías de 1.4 metros, duplicando la capacidad de tracción para mover hojas de hasta 5.0 metros de ancho y 1,000 kg de peso.
Sincronización Tándem por Latiguillos (1.4 m) y Válvulas BAC
El motor eléctrico centralizado en el pistón Maestro impulsa el fluido a 50 Bar con un caudal de 1.9 l/min, transmitiendo la presión al pistón Esclavo a través de sus 3 mangueras hidráulicas integradas de 1.4 m.

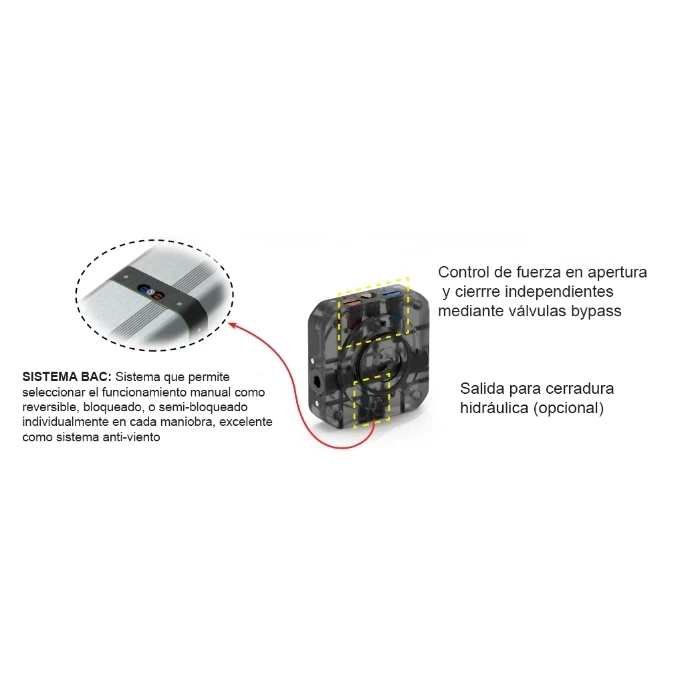

El control del sistema se realiza desde las válvulas del actuador Esclavo, permitiendo configurar el sistema BAC por cada maniobra:
Bloqueado en ambas maniobras (Cierre y Apertura).
Reversible en ambas maniobras (requiere electrocerradura).
Semi-bloqueado (Bloqueo al cierre o bloqueo a la apertura).
Ambos actuadores cuentan con regulación independiente de paro suave, anillo regulador de vástago para grados de apertura, regulación de fuerza/desbloqueo manual en el Esclavo y resistencia avanzada ante ráfagas de viento.

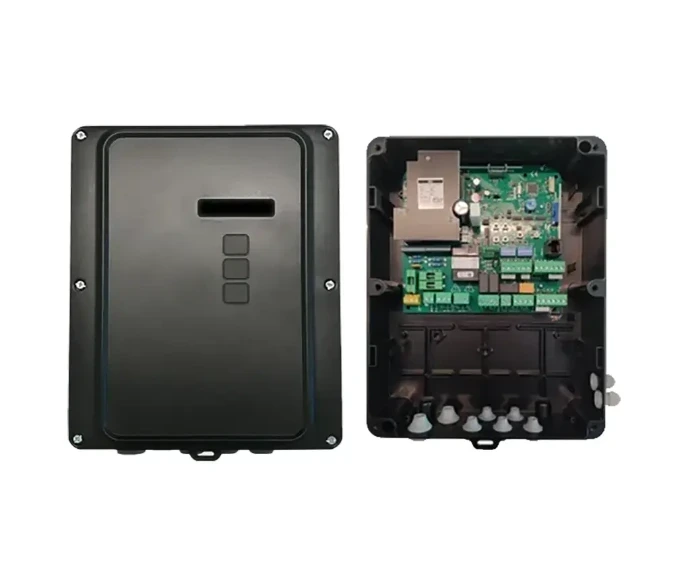

Control Electrónico Digital de Alta Capacidad (JCM VERSUSM42)
El kit tándem se comanda con el cuadro de maniobras JCM VERSUSM42 (120V) con fuente de alimentación conmutada de bajo consumo ECO. Esta central gestiona la potencia del motor (385 W / 3.35 A), ofreciendo una salida dedicada de 12Vdc a 3A para electrocerraduras pesadas, compatibilidad con encoders absolutos, dos puertos de expansión para tarjetas de semáforo/seguridad y programación digital avanzada con protección térmica de 130 °C para operación de 0 °C a 70 °C.
Aspectos Destacados y Observaciones Técnicas
I. Distribución Física de la Instalación: Al momento de montar el kit en el portón, la conexión eléctrica principal se realiza únicamente en el Pistón Maestro. El Pistón Esclavo debe montarse a una distancia no mayor a 1.4 metros (longitud del juego de mangueras hidráulicas), colocándose idealmente al alcance de la persona para facilitar el acceso al desbloqueo manual y la regulación de fuerza.
II. Mantenimiento y Purgado: Al estar conectados mediante 3 latiguillos de 1.4 m, el sistema hidráulico se mantiene en circuito cerrado a 50 Bar. Cualquier ajuste de la fuerza de empuje o cambio en el selector BAC se ejecuta directamente sobre el bloque de válvulas situado en el actuador Esclavo.
III. Requisito Indispensable de Topes: A pesar de contar con regulación de paro suave hidráulico en ambos actuadores, se exige la instalación de topes mecánicos físicos rígidos en el piso tanto en apertura como en cierre para asentar adecuadamente la inercia de portones de hasta 1,000 kg.

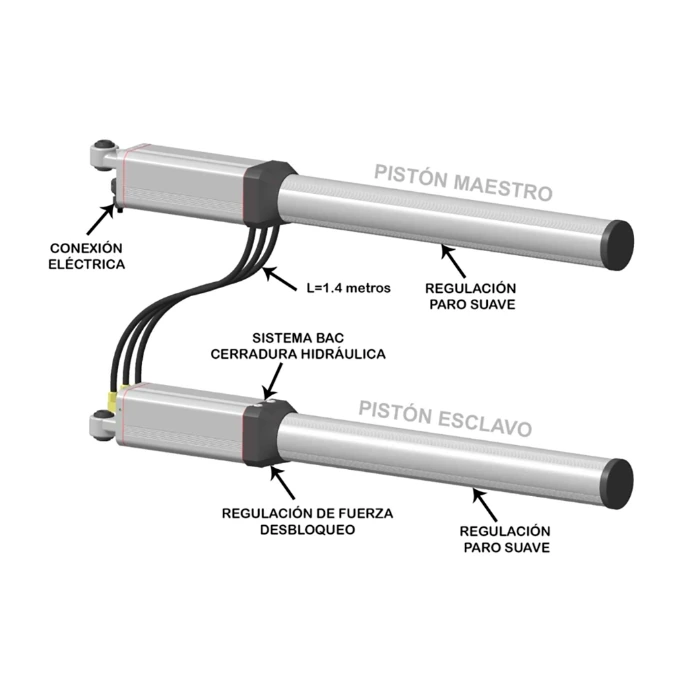

Arquitectura Maestro-Esclavo (1,000 kg)
Pistón Maestro motriz conectado al Esclavo por 3 mangueras de 1.4 m.
Controles Centralizados en Pistón Esclavo
Válvulas BAC, regulación de fuerza y desbloqueo manual integrados en el cuerpo esclavo.

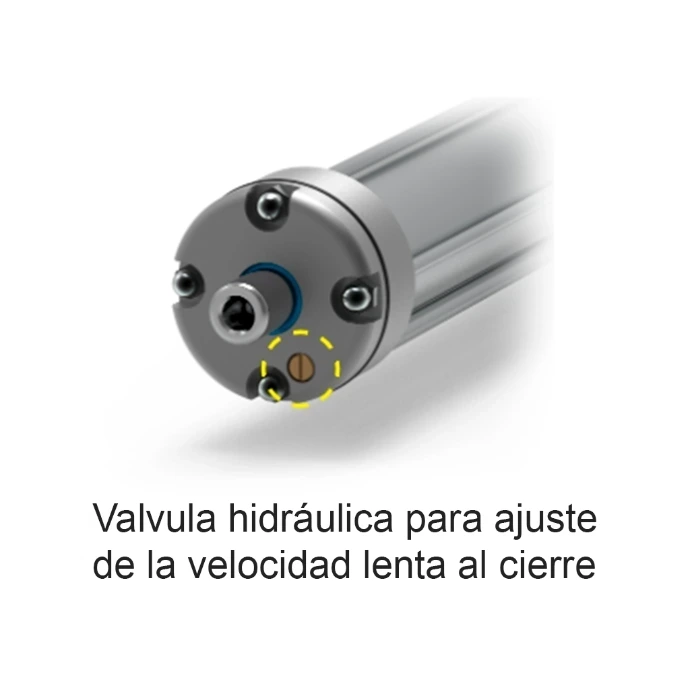

Regulación de Paro Suave en Ambos Brazo
Ajuste fino independiente en el actuador Maestro y Esclavo para amortiguar el cierre.
Características Principales
Sistema hidráulico tándem Maestro y Esclavo (ME) para portones abatibles pesados
Doble cilindro hidráulico de Brazo Largo (BL) con vástagos de 362 mm (Ø20 mm por brazo) para hojas de hasta 5.0 m y 1,000 kg.
Arquitectura hidráulica interconectada: 3 mangueras de alta presión de 1.4 metros incluidas.
Pistón Maestro con conexión eléctrica centralizada; Pistón Esclavo con válvulas BAC, ajuste de fuerza y desbloqueo.
Doble paro suave: Válvulas de regulación de paro suave independientes en ambos actuadores (Maestro y Esclavo).
Cuadro de maniobras JCM VERSUSM42 (120V) con fuente de alimentación conmutada de alto rendimiento.
- Sistema universal BAC en el Esclavo: selector interno para funcionamiento Reversible, Bloqueado o Semi-bloqueado por maniobra.
- Tiempos de maniobra: 18 segundos en cierre y 22 segundos en apertura a 90°.
- Salida dedicada de 12Vdc para electrocerradura de hasta 3A y salida para cerradura hidráulica.
- Dos conectores de expansión en placa para tarjetas adicionales (semáforos o módulos de seguridad).
- Compatibilidad con encoders absolutos para lectura precisa de posición.
- Motor a 120V AC de 3,600 RPM (385 W / 3.35 A) con protección térmica a 130 °C y rango operativo de 0 °C a 70 °C.
Características técnicas | Hydro 360 BAC Maestro-Esclavo
- Tipo de operador: Actuador hidráulico oleo dinámico tándem de superficie (Maestro y Esclavo)
Distribución de componentes por actuador:

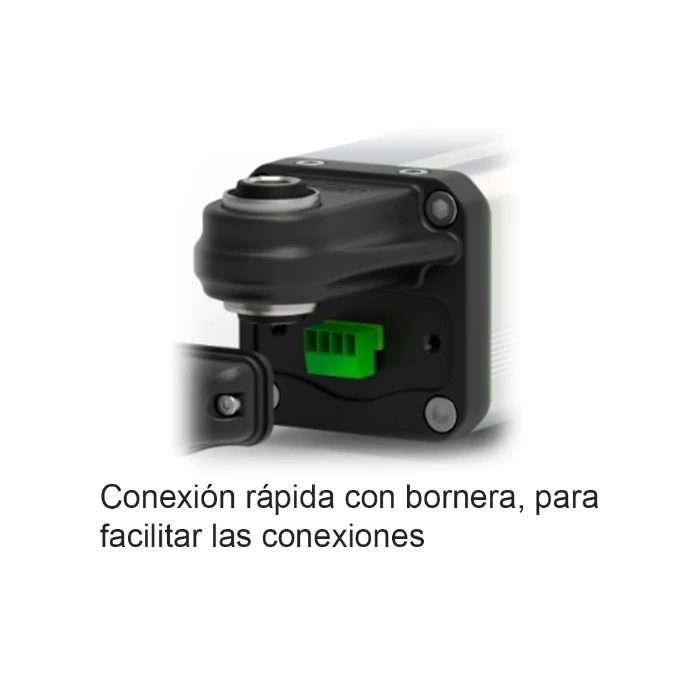

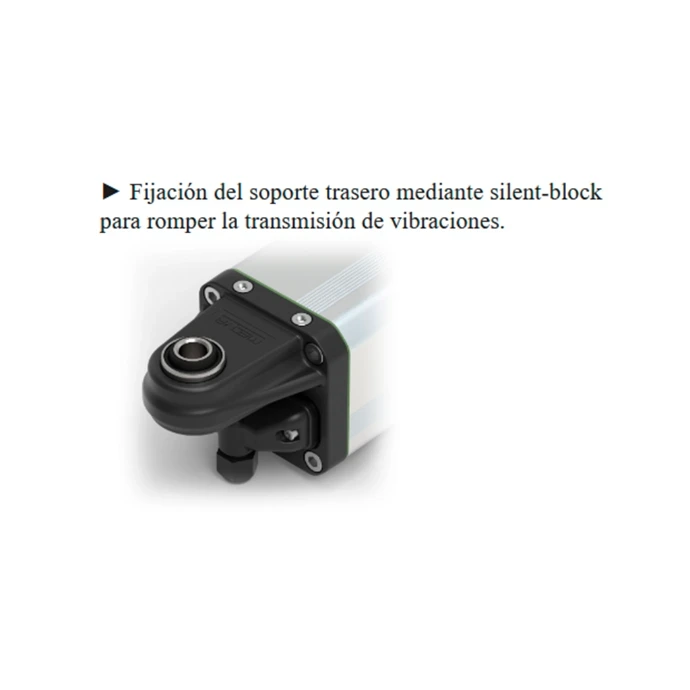

Pistón Maestro: Grupo motor-bomba, depósito de aceite, entrada para conexión eléctrica y tornillo de regulación de paro suave.

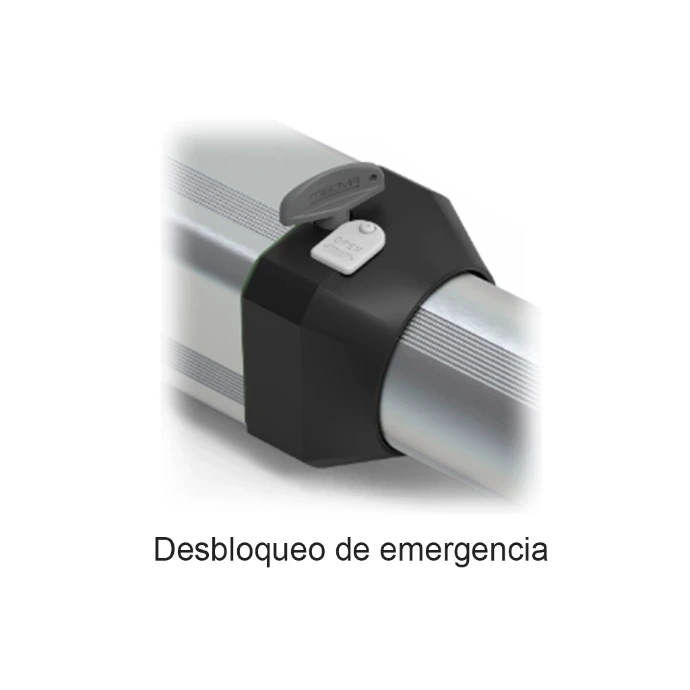

Pistón Esclavo: Selector del Sistema BAC, puerto para cerradura hidráulica, tornillos de regulación de fuerza, perilla de desbloqueo manual y tornillo de regulación de paro suave.
- Interconexión hidráulica: Kit de 3 mangueras de alta presión con longitud fija de 1.4 metros.

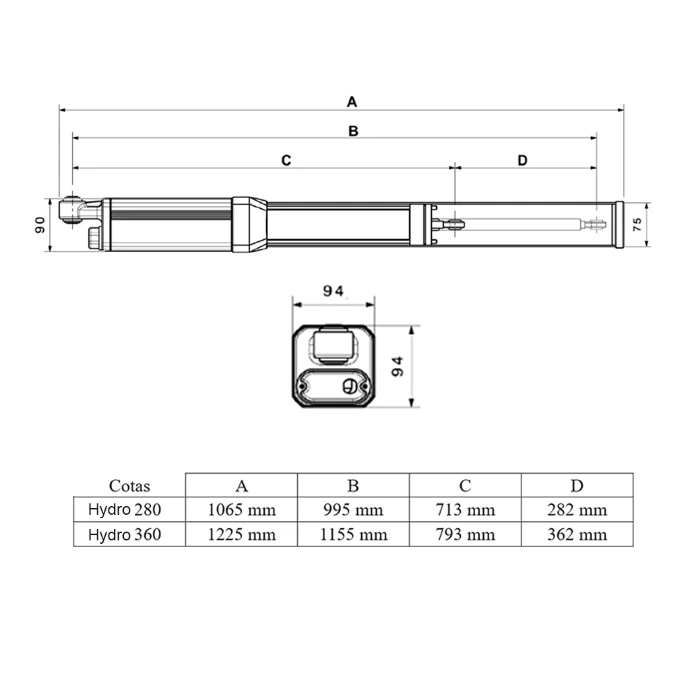

- Dimensiones máximas de hoja: 5.0 m ancho | 1,000 kg peso
- Carrera útil de los vástagos: 362 mm cada uno | Ø20 mm
- Presión máxima del circuito: 50 Bar.
- Caudal de la bomba hidráulica: 1.9 l/min.
- Fuerza de empuje en cierre y apertura: 795 kgf (7,793 N) acumulada por área tándem | 638 kgf (6,252 N) acumulada por área tándem.
- Tiempo de maniobras: en cierre 18 s | en apertura 22 s
- Sistema de desaceleración: Paro suave hidráulico regulable de forma independiente en ambos actuadores.
- Sistema de bloqueo (Sistema BAC): Configurable en sitio desde el pistón Esclavo (Bloqueado, Reversible o Semi-bloqueado).
- Control de carrera: Anillos reguladores en los vástagos patentados.
- Salida hidráulica: Salida para conexión directa de cerradura hidráulica situada en el pistón Esclavo.
- Temperatura de operación: 0 °C a 70 °C.
- Alimentación del motor (Pistón Maestro): 120V AC / 60 Hz
- Potencia absorbida del motor: 385 W
- Corriente absorbida: 3.35 A
- Velocidad del motor: 3,600 RPM
- Capacitor de trabajo: 30 µF
- Protección térmica del bobinado: 130 °C
Características técnicas | Tarjeta Electrónica M42
- Alimentación de red: 110V - 230V CA ±10% / 50-60 Hz (Fuente de alimentación conmutada integrada)
- Capacidad de control: Diseñado para gestionar hasta 2 motores monofásicos a 120V CA
- Prestaciones energéticas: Tecnología ECO de bajo consumo en modo de espera
- Salida para electrocerradura: 12Vdc dedicada de alta potencia (hasta 3 A directos)
- Salida de potencia para accesorios: 12V/24V CA/CD para alimentación de periféricos
- Salidas de señalización e iluminación: Salidas para luz de destello (intermitente), luz de cortesía y semáforos
- Puertos de expansión: 2 conectores propietarios en placa para tarjetas de expansión (gestión de semáforos, frenos independientes o módulos de seguridad adicionales)
- Compatibilidad de posicionamiento: Compatible con encoders absolutos (JCM, Elektromaten, Kostal) para lectura precisa de posición y cotas de desaceleración sin depender únicamente de tiempos
- Protección de tarjeta: Fusibles independientes de protección en entrada de red y salidas auxiliares
- Interfaz y programación: Configuración directa por botones de navegación en placa o mediante la herramienta avanzada VERSUS-PROG
- Personalización de firmware: Software y entradas/salidas totalmente configurables según la necesidad del proyecto
- Entradas de mando: Entradas independientes para pulsadores de abrir, cerrar, alternativo (paso a paso), apertura peatonal y paro de emergencia (STOP)
- Entradas de seguridad activa: Entradas dedicadas para fotoceldas de apertura y cierre, bandas de seguridad mecánicas o resistivas ($8.2\text{ k}\Omega$)
- Lógicas de funcionamiento: Automático con tiempo de pausa programable, Semiautomático, Hombre Presente y Peatonal
- Gestión de hojas: Ajuste independiente de tiempo de trabajo, paro suave al final del recorrido y desfasamiento/retardo entre hojas para evitar traslapes
- Radiofrecuencia: Conector para tarjeta receptora de radio JCM a 433.92 MHz de alto alcance y memoria para transmisores
