CENTURION D10 Turbo SMART de Alta Velocidad para Portones Corredizos Comerciales y Residenciales de hasta 1000 Kg
Motor de velocidad suprema con tecnología SMART para portones comerciales y residenciales de hasta 1000 kg (240-1000 kg según configuración) y 50 metros. Velocidad turbo hasta 45 m/min para máxima seguridad y productividad. Sistema operado por doble batería 24V (2x 12V 7.2Ah) con hasta 750 operaciones diarias. Mecanismo de engranajes fabricado a presión con aluminio fundido acoplado a motor DC de gran torque. Protección antirrobo SMART con sensor de vibración integrado y control de posición con tecnología de efecto Hall.
Características Técnicas
Sistema de Control SMART Avanzado
- Controlador universal SMART: Compatible con todas las soluciones CENTURION SMART
- App móvil: Acceso instantáneo a diagnósticos y registros avanzados en tiempo real
- Control de posición: Precisión mediante tecnología de efecto Hall
- Protección antirrobo SMART: Sensor de vibración integrado con alarma contra accesos no autorizados
- Receptor integrado: Multicanal con código de salto, adición y eliminación selectivas
- Capacidad de códigos: 1500 controles remotos [7]
- Frecuencia: 433.92 MHz
- Entradas/Salidas 1-4: 100mA (12/24V)
- Entradas/Salidas 5 y 6: 3A (12/24V) pulso de 10 segundos
Motor y Batería
- Voltaje del motor: 24V DC
- Operación: Por batería (2x 12V 7.2Ah estándar, ampliable) [5]
- Consumo motor a carga nominal: 10A
- Cargador de batería: 1.8A @ 27.4V ±1%
- Alimentación de entrada: 120V AC ±10%, 50Hz [1]
- Consumo de red: 250mA
- Compatible con energía solar: Consultar distribuidor local [1]
- Motor: DC de gran torque
Capacidad y Rendimiento - Velocidad Turbo
- Peso máximo de puerta: 250 kg [8] (configuración velocidad máxima) / hasta 1000 kg (configuración velocidad reducida)
- Longitud máxima: 50 m
- Velocidad máxima: Hasta 45 m/min [4] [8]
- Fuerza de empuje - Arranque: 24 kgf
- Fuerza de empuje - Nominal: 18 kgf
- Piñón: 20T Módulo 4
- Detección de colisiones: Electrónica
- Temperatura de funcionamiento: -15°C a +50°C
- Grado de protección: IP54
Operaciones en Modo Batería de Reserva (2x 7.2Ah)
- Medio día: [3] [5] [6]
- Ahorro de energía 15m/min 9kgf: 189 operaciones
- Normal 45m/min 9kgf: 130 operaciones
- Día completo: [3] [5] [6]
- Ahorro de energía 15m/min 9kgf: 150 operaciones
- Normal 45m/min 9kgf: 104 operaciones
- Máximo de operaciones por día: 750 [3] [6]
Frecuencia de Uso
- Ciclo de trabajo con red presente: 25% [2] [3]
- Ciclos por hora (máximo teórico): ~55-60 en configuración ligera (240-300 kg)
- Ciclos por hora (configuración pesada): ~30-35 en configuración pesada (800-1000 kg)
- Operaciones diarias: Hasta 750
- Desbloqueo manual: Bloqueable con llave
Construcción y Diseño

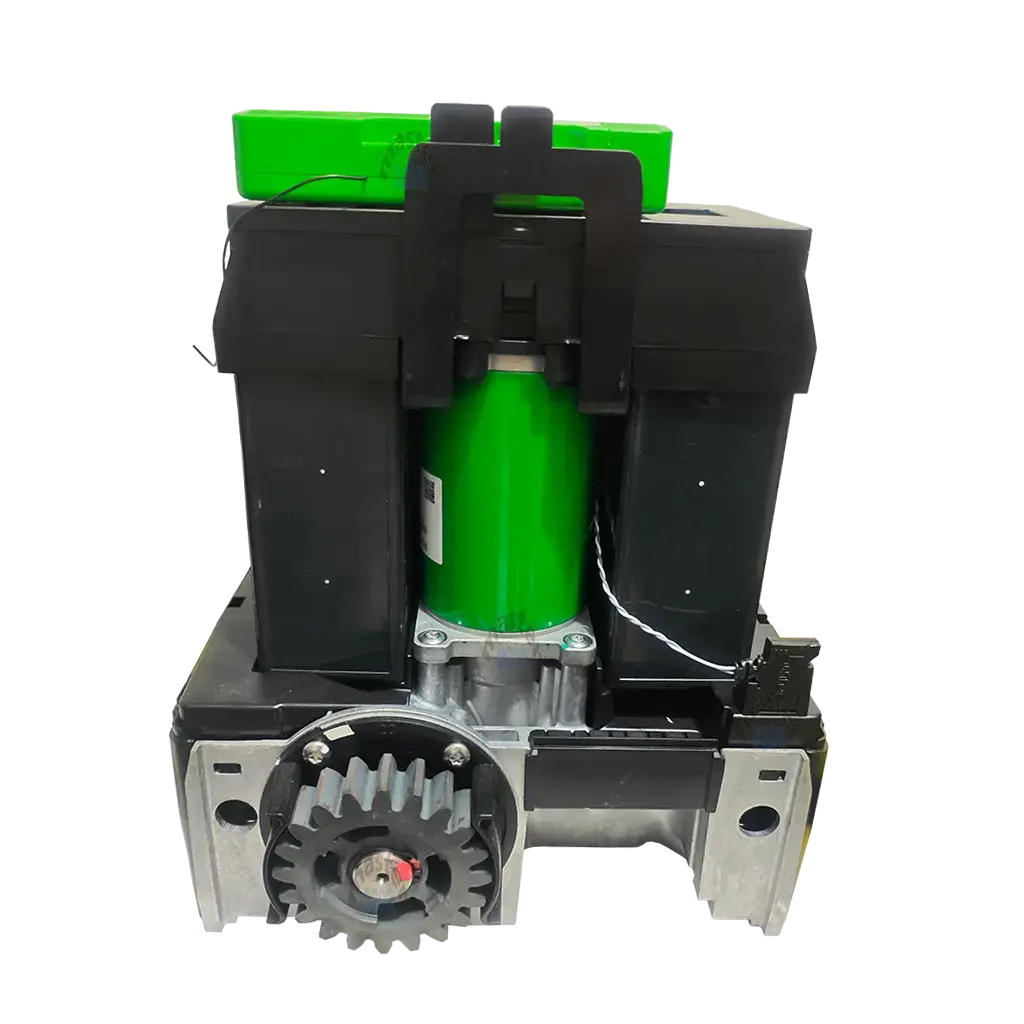

- Mecanismo de engranajes: Fabricado a presión con aluminio fundido
- Motor: DC de gran torque
- Bandeja de accesorios: Mayor espacio de almacenamiento para soluciones complementarias
- Accesos para cables: Optimizados para instalación limpia y ordenada
Velocidad Turbo Suprema hasta 45 m/min
Motor de velocidad más alta en la línea CENTURION con capacidad hasta 45 m/min para portones de 240-250 kg. Rango versátil de 240-1000 kg con velocidades configurables según masa del portón. Velocidad turbo para máxima seguridad, productividad y beneficio en aplicaciones comerciales y residenciales de alto tráfico.corriente continua de gran torque para un rendimiento óptimo.
Protección Antirrobo SMART con Sensor de Vibración
Sistema inteligente con sensor de vibración integrado que activa alarma contra cualquier intento de acceso no autorizado. Control de posición de precisión mediante eficaz tecnología de efecto Hall. Controlador universal compatible con todas las soluciones CENTURION SMART.
Diagnósticos Avanzados en Tiempo Real
Acceso instantáneo a diagnósticos y registros avanzados dentro de la aplicación móvil para controlar el estado del sistema en tiempo real. Capacidad para 1500 controles remotos con receptor multicanal de código de salto seguro. Mayor espacio en bandeja de accesorios para soluciones complementarias.

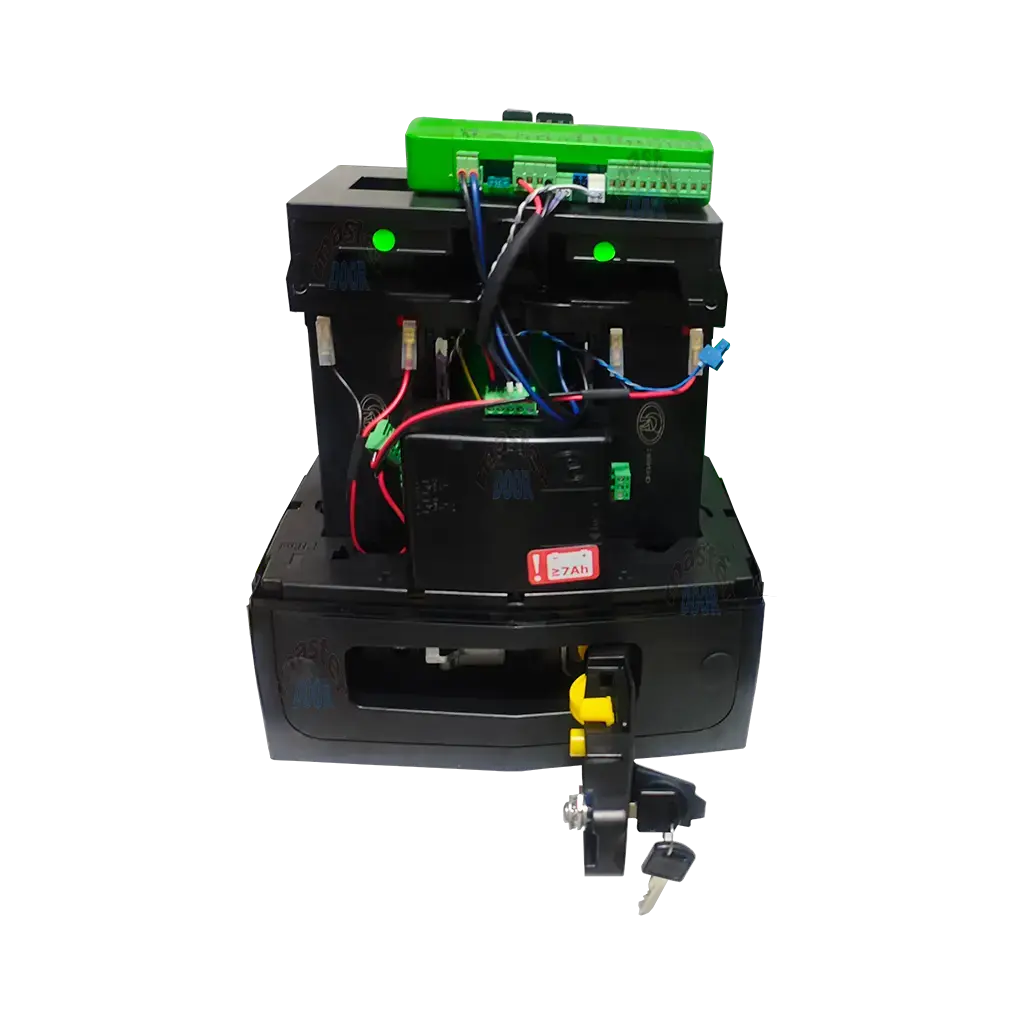

Alto Rendimiento con Respaldo de Batería 24V
Sistema de doble batería 24V (2x 12V 7.2Ah) con cargador que mantiene carga completa. Hasta 189 operaciones en modo ahorro de energía o 130 en modo normal a velocidad turbo. Protección crítica contra cortes eléctricos para conveniencia ininterrumpida.
Versatilidad con Configuración Variable
Motor adaptable para portones de 240-1000 kg con velocidades configurables según necesidades. Ciclo de trabajo 25% optimizado para aplicaciones comerciales y residenciales. Mecanismo de engranajes de aluminio fundido a presión con piñón 20T para máxima eficiencia y durabilidad.
Comparativa D10 SMART vs D10 Turbo SMART
| Característica | D10 SMART | D10 Turbo SMART |
| Velocidad máxima | 26 m/min | 45 m/min |
| Peso máximo | 1000 kg | 1000 kg (configuración reducida) / 250 kg (velocidad turbo) |
| Fuerza arranque | 40 kgf | 24 kgf |
| Fuerza nominal | 30 kgf | 18 kgf |
| Consumo motor | 8A | 10A |
| Piñón | 17T Módulo 4 | 20T Módulo 4 |
| Ciclo de trabajo | 45% | 25% |
| Aplicación | Industrial/Comercial pesado | Comercial/Residencial alta velocidad |
| Operaciones batería (medio día normal) | 63 | 130 |
Recomendación de uso:
- D10 SMART: Portones industriales pesados (500-1000 kg) donde se requiere máxima fuerza
- D10 Turbo SMART: Portones comerciales/residenciales (240-600 kg) donde se requiere máxima velocidad
Velocidades según Peso de Portón [8]
| Peso de Portón | Velocidad Promedio | Ciclos/Hora Estimados* |
| 240-300 kg | 40-45 m/min | ~55-60 |
| 300-400 kg | 35-40 m/min | ~50-55 |
| 400-500 kg | 30-35 m/min | ~45-50 |
| 500-600 kg | 25-30 m/min | ~40-45 |
| 600-800 kg | 20-25 m/min | ~35-40 |
| 800-1000 kg | 15-20 m/min | ~30-35 |
*Basado en ciclo de trabajo 25% y puerta de 4 metros
Características Técnicas
- Alimentación de entrada: 120V AC ±10%, 50Hz [1]
- Voltaje del motor: 24V DC
- Consumo de red: 250mA
- Consumo del motor: 10A a carga nominal
- Cargador de batería: 1.8A @ 27.4V ±1%
- Operación: Por batería (2x 12V 7.2Ah estándar) [5]
- Compatible con solar: Sí [1]
- Receptor: Multicanal código de salto 433.92 MHz
- Capacidad de códigos: 1500 controles remotos [7]
- Controlador: Universal SMART compatible con todas las soluciones CENTURION
- E/S 1-4: 100mA (12/24V)
- E/S 5-6: 3A (12/24V) pulso de 10 segundos
- Control de posición: Tecnología de efecto Hall
- Diagnósticos: En tiempo real vía app móvil
- Tipo: 24V DC de gran torque
- Mecanismo de engranajes: Aluminio fundido fabricado a presión
- Peso de puerta - Configuración ligera: 240-300 kg @ 40-45 m/min
- Peso de puerta - Configuración media: 400-600 kg @ 25-35 m/min
- Peso de puerta - Configuración pesada: 800-1000 kg @ 15-20 m/min
- Peso máximo (velocidad reducida): 1000 kg [8]
- Peso máximo (velocidad turbo): 250 kg [8]
- Longitud máxima: 50 m
- Velocidad máxima: Hasta 45 m/min [4] [8]
- Fuerza de empuje - Arranque: 24 kgf
- Fuerza de empuje - Nominal: 18 kgf
- Piñón: 20T Módulo 4
- Temperatura: -15°C a +50°C
- Grado de protección: IP54
- Ciclo de trabajo (con red): 25% [2] [3]
- Ciclos por hora: ~30-60 según masa del portón
- Operaciones diarias máximas: 750 [3] [6]
- Operaciones en batería (medio día): 189 (ahorro) / 130 (normal) [3] [5] [6]
- Operaciones en batería (día completo): 150 (ahorro) / 104 (normal) [3] [5] [6]
- Peso de unidad: 13.5 kg (sin estante/batería)
- Dimensiones: 350 x 282 x 470 mm
- Aplicación: Comercial y residencial alta velocidad
- Detección de colisiones: Electrónica
- Control de posición: Tecnología de efecto Hall de precisión
- Protección antirrobo SMART: Sensor de vibración integrado con alarma
- Desbloqueo manual: Bloqueable con llave
- Grado de protección: IP54 (polvo y salpicaduras)
- Receptor seguro: Código de salto con adición/eliminación selectivas
- Velocidades ajustables: Configurables según necesidades y masa [4] [8]
- Accesos para cables: Optimizados para instalación ordenada
- Bandeja de accesorios: Mayor espacio para soluciones complementarias
- Diagnósticos en tiempo real: Monitoreo continuo del sistema
- Alarma: Activación contra accesos no autorizados
- Velocidad turbo: Para máxima seguridad evitando accesos no deseados
- [1] Puede funcionar con alimentación solar, consulte a su distribuidor local para obtener información.
- [2] Basado en una temperatura ambiente de 25°C y una unidad no expuesta a la luz solar directa.
- [3] Basado en una fuerza de empuje del motor menor del 50% de la fuerza nominal (fuerzas de arranque y funcionamiento).
- [4] Las velocidades de apertura y cierre de la puerta pueden configurarse para que funcionen más despacio en función de las necesidades de cada instalación.
- [5] Puede aumentar la capacidad de la batería para obtener mayores tiempos de espera.
- [6] Basado en una puerta de 4 metros, excluyendo todos los accesorios.
- [7] Se pueden utilizar varios botones por control remoto.
- [8] Consulte la tabla de velocidades recomendadas según masa de puerta. Rango operativo: 240-1000 kg según configuración de velocidad.
