Sistema BFT LUX GV (Pistón Hidráulico + Tarjeta ALCOR AC A)

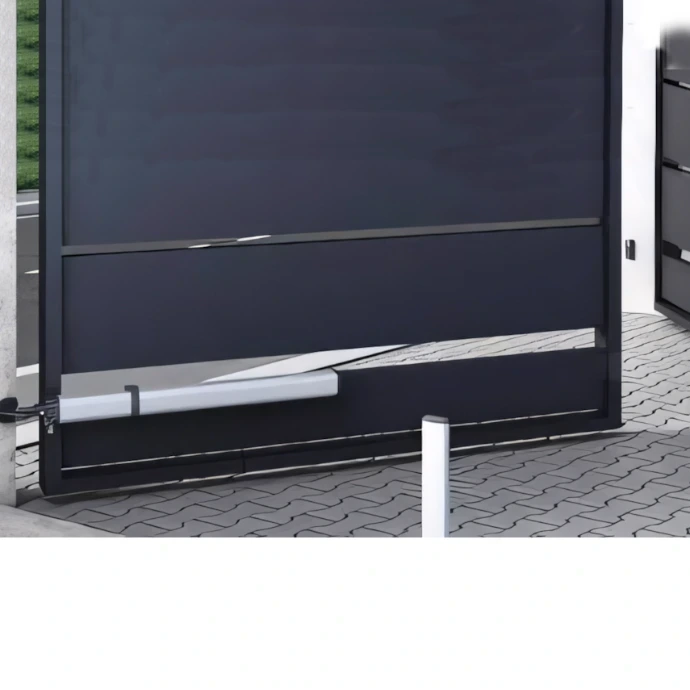

Portones Abatibles de Uso Intensivo de hasta 300 Kg
Sistema completo de pistón hidráulico de 120V con tarjeta de control ALCOR AC A para portones abatibles de uso muy intensivo. Pistón compacto y robusto con carrera de 270mm capaz de automatizar hojas de hasta 3.5 metros y 300 kg. Sistema de bloqueo por electrocerradura reversible, clutch hidráulico y protección IP57. Tarjeta ALCOR con programación DIP + TRIMMER, capacidad para 63 controles y entradas de seguridad verificadas.
Componentes del Sistema

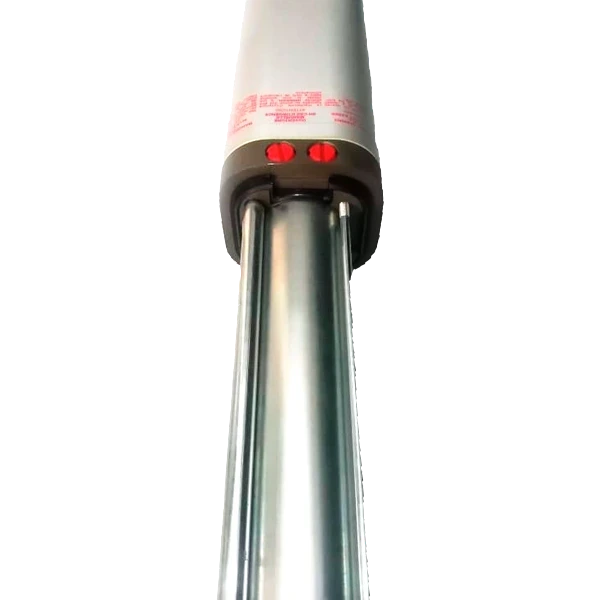

Pistón Oleo hidráulico BFT LUX GV
Pistón hidráulico de uso muy intensivo, compacto y robusto para automatización de hojas batientes.

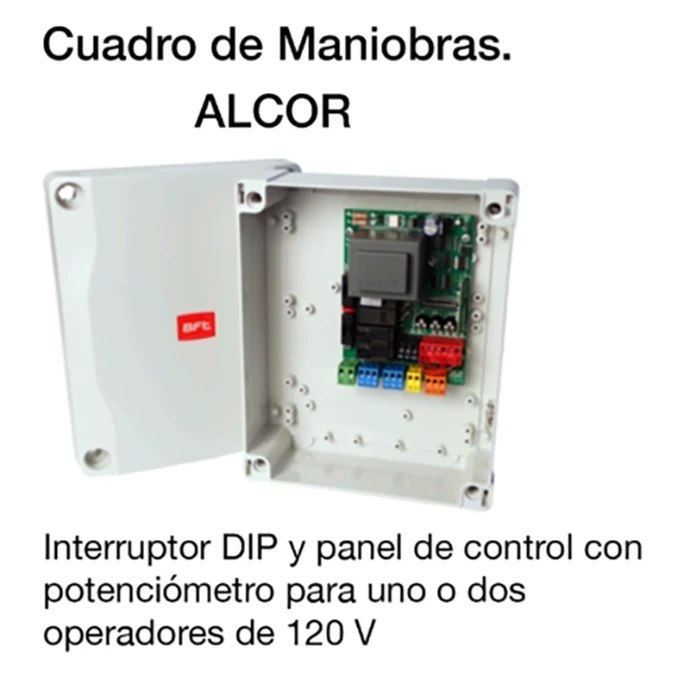

Tarjeta de Control ALCOR AC A
Central de mando/cerebro electrónico con programación mediante DIP switch + TRIMMER.
Características
Motor y Sistema Hidráulico
- Voltaje del motor: 120V
- Tipo: Oleo hidráulico
- Potencia de entrada: 250 W
- Reacción al impacto: Clutch hidráulico
- Grado de protección: IP57
Capacidad y Rendimiento
- Ancho máximo de hoja: 3.5 m
- Peso máximo de hoja: 300 kg
- Carrera útil del vástago: 270 mm
- Ángulo máximo de apertura: 123°
- Tiempo de maniobra: 17 segundos
- Desaceleración: No
- Frecuencia de uso: 45 ciclos por hora (uso muy intensivo)
- Condiciones ambientales: -10°C
Sistema de Bloqueo y Desbloqueo
- Tipo de final de carrera: Tiempo de trabajo
- Bloqueo: Electro cerradura
- Desbloqueo: Reversible
Construcción
- Diseño: Compacto y robusto
- Sistema: Oleo hidráulico de uso muy intensivo
- Protección: IP57 (polvo y agua)
Características tarjeta ALCOR
- Alimentación de la tarjeta: 120V
- Potencia máxima: 750 W
- Alimentación de accesorios: 24V - 0.2A
Sistema de Programación
- Tipo: DIP switch + TRIMMER
- Número máximo de controles: 63
Entradas de Seguridad
- Fotocélula: Entrada estándar
- Barra activa: Entrada estándar
- Barra resistiva: Entrada estándar
- Fotocélula verificada: Entrada con autotest
- Barra activa verificada: Entrada con autotest
- Para: Entrada de parada
Entradas de Mando
- Inicio: Comando de inicio de maniobra
- Abrir: Comando de apertura
Salidas
- Luz intermitente: Salida para lámpara señalizadora
Pistón Oleo hidráulico de Uso Muy Intensivo
Pistón hidráulico BFT LUX GV de 120V con capacidad para hojas de hasta 3.5 metros y 300 kg. Frecuencia de uso muy intensiva con 45 ciclos por hora. Diseño compacto y robusto con protección IP57 para ambientes exigentes.
Tarjeta de Control ALCOR AC A de 750W
Central de mando con potencia máxima de 750W y alimentación 120V. Capacidad para gestionar hasta 63 controles remotos. Alimentación de accesorios 24V - 0.2A para fotocélulas y dispositivos de seguridad.

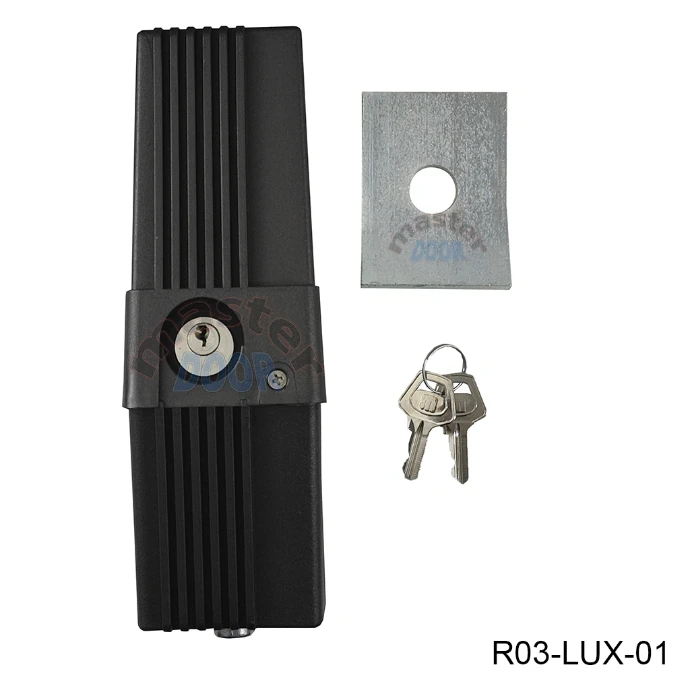

Sistema de Bloqueo con Electro cerradura Reversible
Bloqueo mediante electrocerradura con desbloqueo reversible para máxima seguridad. Clutch hidráulico para reacción al impacto. Carrera útil de 270mm con ángulo máximo de apertura de 123° y tiempo de maniobra de 17 segundos.
Entradas de Seguridad Verificadas
Sistema completo de seguridad con entradas estándar y verificadas: fotocélulas, barras activas y barras resistivas. Entradas verificadas con autotest para máxima confiabilidad. Entrada de parada de emergencia integrada.
Programación Simple mediante DIP + TRIMMER
Sistema de programación accesible mediante DIP switch y TRIMMER sin necesidad de equipos especiales. Configuración rápida de parámetros y funciones. Entradas de mando para inicio y apertura, salida para luz intermitente.
Notas Técnicas
Sobre el Pistón LUX GV:
- Diseñado para uso muy intensivo con 45 ciclos por hora
- Sistema oleohidráulico compacto y robusto
- Protección IP57 adecuada para ambientes con polvo y agua
- Electrocerradura reversible para máxima seguridad
Sobre la Tarjeta ALCOR AC A:
- Central de mando incluida con el sistema LUX GV
- Programación simple mediante DIP switch y TRIMMER
- Entradas verificadas con autotest para mayor seguridad
- Capacidad de gestionar hasta 63 controles remotos
Comparativa LUX 2B vs LUX GV
| Característica | LUX 2B | LUX GV |
|---|---|---|
| Ancho máximo hoja | 2 m | 3.5 m |
| Peso máximo hoja | 300 kg | 300 kg |
| Tipo de bloqueo | Hidráulico apertura/cierre | Electrocerradura |
| Desbloqueo | Llave triangular | Reversible |
| Carrera vástago | 270 mm | 270 mm |
| Ángulo máximo | 123° | 123° |
| Tiempo maniobra | 17 seg | 17 seg |
| Frecuencia uso | 45 ciclos/hora | 45 ciclos/hora |
| Voltaje | 120V | 120V |
| Potencia | 250W | 250W |
Recomendación de uso
LUX 2B: Hojas de hasta 2 metros con bloqueo hidráulico
LUX GV: Hojas de hasta 3.5 metros con electro cerradura
Características técnicas Piston BFT LUX GV
Voltaje del motor: 120V
Potencia de entrada: 250W
Tipo: Hidráulico
Ancho máximo hoja: 3.5 m
Peso máximo hoja: 300 kg

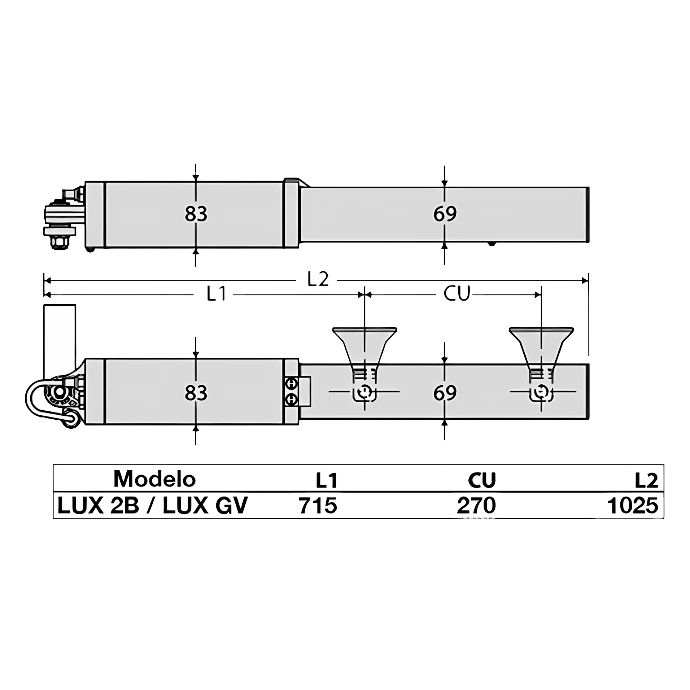

Carrera útil vástago: 270 mm
Ángulo máximo apertura: 123°
Tiempo de maniobra: 17 segundos
Desaceleración: No
Frecuencia de uso: 45 ciclos/hora (muy intensivo)
Condiciones ambientales: -10°C
Grado de protección: IP57
Diseño: Compacto y robusto
Aplicación: Uso muy intensivo
Tipo de final de carrera: Tiempo de trabajo
Bloqueo: Electro cerradura
Desbloqueo: Reversible
Reacción al impacto: Clutch hidráulico
Grado de protección: IP57 (polvo y agua)
Características Tarjeta de Control ALCOR AC A
Alimentación: 120V
Potencia máxima: 750W
Alimentación accesorios: 24V - 0.2A
Número de controles: Hasta 63
Programación: DIP switch + TRIMMER
Entradas de seguridad estándar:
- Fotocélula
- Barra activa
- Barra resistiva
Entradas de seguridad verificadas:
- Fotocélula verificada (con autotest)
- Barra activa verificada (con autotest)
Entrada de parada: Para emergencia
Entradas de mando:
- Inicio
- Abrir
Salida: Luz intermitente
Cotizar KIT BFT LUX GV 2 hojas
Confirmaremos existencias, especificaciones, compatibilidad y tiempos de entrega antes de procesar el pedido.
