Operador corredizo de cremallera para portones de gran formato
VDS TOM

El VDS TOM es un operador trifásico de alto rendimiento diseñado para portones industriales corredizos de hasta 4,000 kg (configuración estándar 380V), y 30 metros de ancho, ideal para aplicaciones de uso intensivo y continuo en entornos industriales exigentes.

Equipado con motor refrigerado por aire, caja de engranajes en baño de aceite con engranajes de acero y bronce obtenidos desde el pleno, y carcasa de acero pintado y acero inoxidable con IP54, este operador ofrece una durabilidad excepcional y un funcionamiento silencioso (<30 dBA).

La unidad de control Inverter externa con display permite regular fuerzas, frecuencias de apertura/cierre, rampas de aceleración y desaceleración, y velocidades de reducción, ofreciendo un control total y personalizado para cada instalación.

Con desbloqueo manual mediante llave hexagonal y modos de operación automático, semiautomático y hombre presente, el TOM es la solución definitiva para aplicaciones industriales de alta exigencia.

Disponible en MasterDoor con soporte técnico especializado en automatización de portones en México.

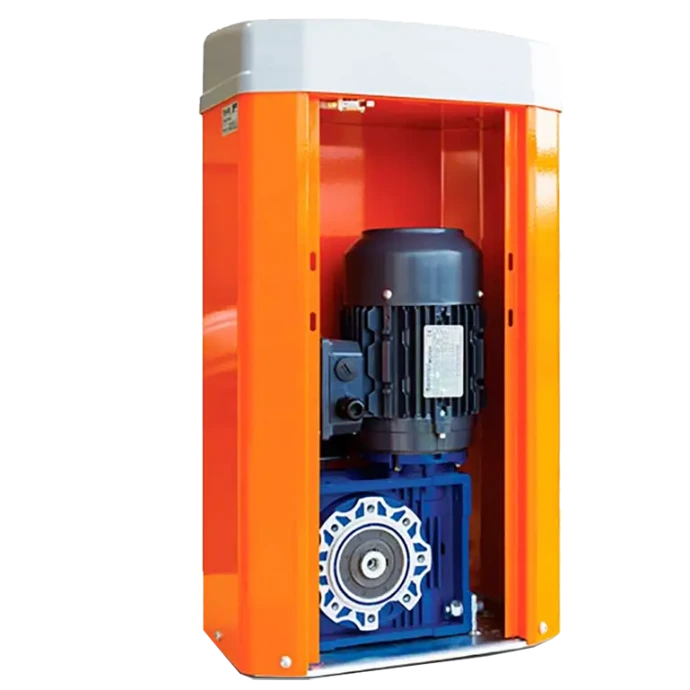

Construcción y Durabilidad

El TOM se distingue por su construcción robusta: carcasa de acero pintado y acero inoxidable con tapa de ABS, motor refrigerado por aire, reductor en baño de aceite con engranajes de acero y bronce obtenidos desde el pleno, y un grado de protección IP54 que lo hace resistente al polvo y a las salpicaduras de agua. Su rango de temperatura de ‑25 °C a +70 °C asegura un desempeño estable en condiciones climáticas adversas, superando a la mayoría de los operadores del mercado.

Capacidad y Rendimiento

El TOM está diseñado para mover portones de hasta 4,000 kg, con un ancho máximo de 30 m. Su motor de 750 W (1,400 rpm), consumo de 2.5 A y velocidad de 8 m/min garantizan un rendimiento eficiente. El piñón Z20 M4 (opción M6) proporciona una transmisión precisa. El sistema está preparado para uso intensivo con un duty cycle del 90% y 29 ciclos por hora de capacidad nominal, ideal para aplicaciones industriales de alta demanda.

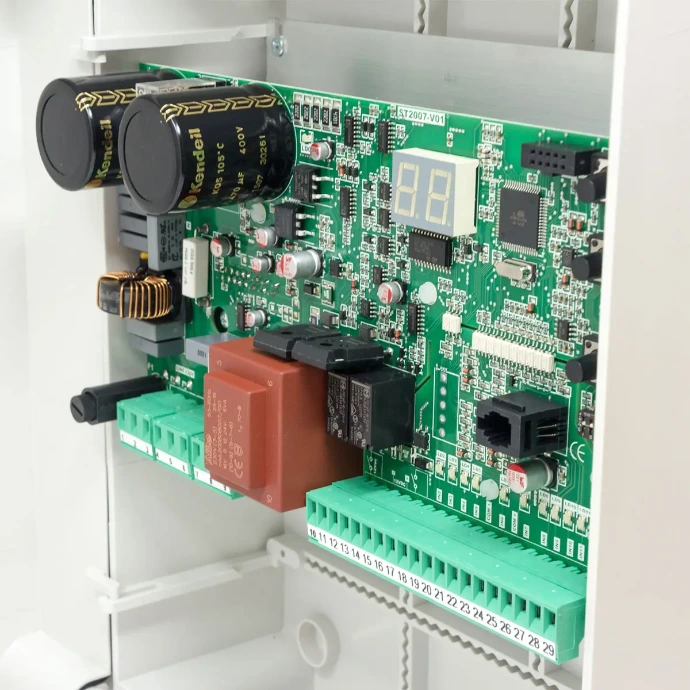

Control Inteligente con Display

La unidad de control Inverter externa cuenta con un display que permite:

• Regular fuerzas de apertura y cierre de manera independiente.

• Ajustar frecuencias de trabajo, rampas de aceleración/desaceleración y velocidad en reducción.

• Configurar la lógica de inversión contra obstáculos, regulable en apertura y cierre.

• Visualizar el estado de las entradas y asignar funciones mediante un menú intuitivo.

• Seleccionar entre programas de funcionamiento: automático, semiautomático y hombre presente.

Seguridad y Control

El sistema incorpora entradas para borde de seguridad (NC/8.2 kOhm) y fotocélulas en apertura y cierre, así como microinterruptor de seguridad en la puerta del motor. La lógica de inversión contra obstáculos es regulable para adaptarse a cada instalación. El desbloqueo manual con llave hexagonal permite operar el portón manualmente en caso de falla eléctrica, garantizando el acceso en todo momento. Importante: El motor no está provisto de embrague mecánico, por lo que se deben instalar equipos de seguridad apropiados (fotocélulas, bordes sensibles, etc.) conforme a la normativa aplicable.

Aspectos destacados

Este operador destaca por su capacidad de hasta 4,000 kg (con Inverter), motor de 750W con baño de aceite, engranajes de acero y bronce, velocidad de 8 m/min, IP54, rango de temperatura de -25 a 70 °C, duty cycle del 90% y nivel de ruido inferior a 30 dBA. Su principal ventaja es la capacidad para mover portones extremadamente pesados (hasta 4 toneladas), y gracias al Inverter el control preciso de fuerzas y velocidades mediante display. Es la solución ideal para aplicaciones industriales que requieren operación intensiva y condiciones ambientales adversas.
