ID-100 DC Servo Operador profesional para puertas seccionales, vertical‑lift y high‑lift
El ID-100DC eleva el estándar de automatización para puertas ascendentes al incorporar un sistema servo de bucle cerrado con control digital de alta precisión. Diseñado para acoplarse directamente a la flecha de puertas estándar, vertical‑lift (VL) y high‑lift (HL), este operador ofrece una respuesta inteligente ante cualquier condición de carga, garantizando maniobras suaves, seguras y perfectamente regulables.
Tecnología y construcción
Su motor de corriente continua (DC) de alto torque trabaja en conjunto con un encoder absoluto de círculo único y una tarjeta electrónica Servo 1.1, que monitorea constantemente la posición y velocidad. El sistema se conecta mediante una línea de interfaz autónoma con conector rápido a prueba de errores, que elimina confusiones de cableado y acelera la instalación. Todo el conjunto pesa solo 12.5 kg y cuenta con dimensiones compactas (337 x 135 x 214 mm) para facilitar el montaje en espacios reducidos.
Rendimiento y ajuste fino
Con un torque máximo de 100 Nm y capacidad para puertas de hasta 40 m², es la elección ideal para cocheras residenciales de alta gama, naves comerciales y accesos industriales ligeros. La velocidad es regulable en un rango de 10 a 40 RPM, lo que permite adaptar la apertura a puertas pesadas (velocidad baja para mayor torque) o a accesos de alta frecuencia (velocidad alta para agilizar el flujo). Su diseño de baja velocidad intrínseca y sus 35 ciclos por hora (uso medio) aseguran un funcionamiento continuo prolongado sin riesgo de sobrecalentamiento.
Seguridad y diagnóstico inteligente
El menú parametrizable con 19 opciones (idioma, velocidad, desplazamientos, tiempos de cierre, tipo de sensor, etc.) se gestiona desde una pantalla LCD. El sistema cuenta con autodiagnóstico avanzado que detecta anomalías y muestra el fallo en pantalla, deteniendo el motor para protegerse. Además, incluye bloqueo por contraseña y un contador de ciclos que puede bloquear el equipo para mantenimiento preventivo.
Control y versatilidad
El receptor de 433 MHz con capacidad para 25 transmisores y código compatible con sistemas de seguridad garantiza un alcance confiable. Admite configuraciones de interruptor de 1 o 3 botones, y es totalmente versátil para conectar accesorios externos como fotoceldas, radares, detectores de bucle y airbags, con selección de contacto NO/NC según el tipo de dispositivo.
Características principales
Acoplamiento directo a flecha para puertas seccionales, vertical‑lift y high‑lift
Tecnología servo con control de velocidad de bucle cerrado e interfaz digital
Encoder absoluto de círculo único para precisión milimétrica en los límites
Velocidad de salida totalmente regulable en campo (10 a 40 RPM)
Arranque suave y parada gradual con desaceleración progresiva
Tarjeta electrónica modelo Servo 1.1 con pantalla LCD y menú de 19 parámetros
Conector rápido entre motor y unidad de control (sistema a prueba de errores)
Corte de recorrido límite mediante interruptor eléctrico de alta precisión
Auto diagnóstico con salida de fallos en pantalla para 12 condiciones anormales
Bloqueo del sistema mediante contraseña privada y bloqueo programable por ciclos
Entradas configurables como NC/NO para accesorios de seguridad (fotoceldas, radar, airbag, etc.)
Compatible con interruptores de 1 o 3 botones y controles remotos de 1 o 3 canales
Incluye 2 controles remotos a 433 MHz (capacidad total para 25 transmisores)
Liberación manual de emergencia mediante cadena y tirador de cuerda
Tecnología Servo con bucle cerrado
El motor ajusta su torque y velocidad en tiempo real según la carga
de la puerta, garantizando un movimiento preciso y constante sin
sacrificar potencia.
Instalación infalible y rápida
La línea de interfaz autónoma y el conector rápido eliminan el riesgo
de errores de cableado; solo conecta la alimentación y el sistema está
listo.
Velocidad ajustable en campo
Modifica la velocidad de apertura entre 10 y 40 RPM directamente
desde el menú LCD, ideal para adaptar el movimiento a puertas ligeras o
de gran peso.
Diagnóstico proactivo de fallos
Monitorea 12 tipos de problemas (sobrecarga, encoder, temperatura,
etc.). Ante cualquier anomalía, detiene la operación y te muestra el
código exacto en la pantalla.
Seguridad perimetral total
Admite fotoceldas, radares y airbags con selección NO/NC; además
cuenta con bloqueo por contraseña para evitar manipulaciones no
autorizadas.
Características técnicas
Máximo torque de salida: 100 Nm
Rango de velocidad de salida: 10 a 40 RPM (ajustable)
Tipo de encoder: Encoder absoluto de círculo único
Máximo límite de recorrido: Eje de salida gira 20 vueltas
Máxima área de puerta: 40 m²
Ciclos de trabajo: 35 ciclos por hora (uso medio)
Temperatura de trabajo: -20°C a 50°C

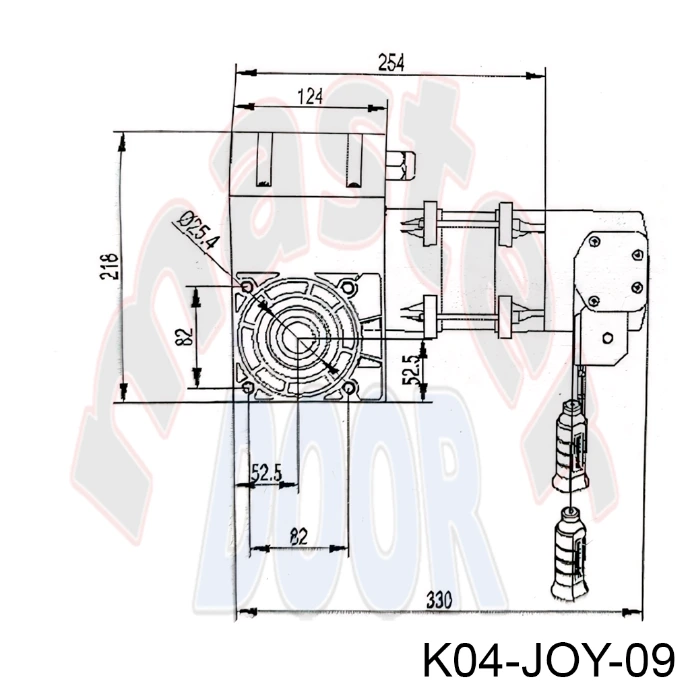

Dimensiones del operador: 337 x 135 x 214 mm
Peso del operador: 12.5 kg
Montaje: Directo a flecha (diámetro 25.4mm)
Liberación manual: Cadena y tirador de cuerda
Alimentación de red: 220V / 60Hz
Potencia del motor: 750 W
Modelo de tarjeta de control: Servo 1.1 (rango de potencia soportada: 1,000 W)
Motor: Corriente continua (DC) de alto torque y bajo consumo
Interfaz de control: Digital con bucle cerrado (Servo)
Pantalla: LCD con menú de 19 parámetros configurables (idioma, velocidad, desplazamiento, tiempo de cierre automático, apertura parcial, tipo de sensor, estado de salidas, etc.)
Autodiagnóstico: Salida de fallos en pantalla para 12 tipos de problemas (sobrecarga, sobrecalentamiento, fallo de encoder, baja tensión, etc.)
Protecciones: Sobrecalentamiento, sobrecarga, fallo de encoder, baja tensión (gestión automática por sistema)
Seguridad adicional: Bloqueo por contraseña privada y bloqueo programado por número de ciclos
Accesorios compatibles: Lámpara de alarma, sensor infrarrojo, radar, detector de bucle, airbag (configurable NC/NO)
Entradas de control: Interruptor 1 botón / 3 botones; Control remoto 1 canal / 3 canales; Interbloqueo de 2 o más máquinas
Frecuencia del transmisor: 433 MHz (código estándar industrial)
Capacidad del receptor: Hasta 25 transmisores
Transmisores incluidos: 2 unidades
