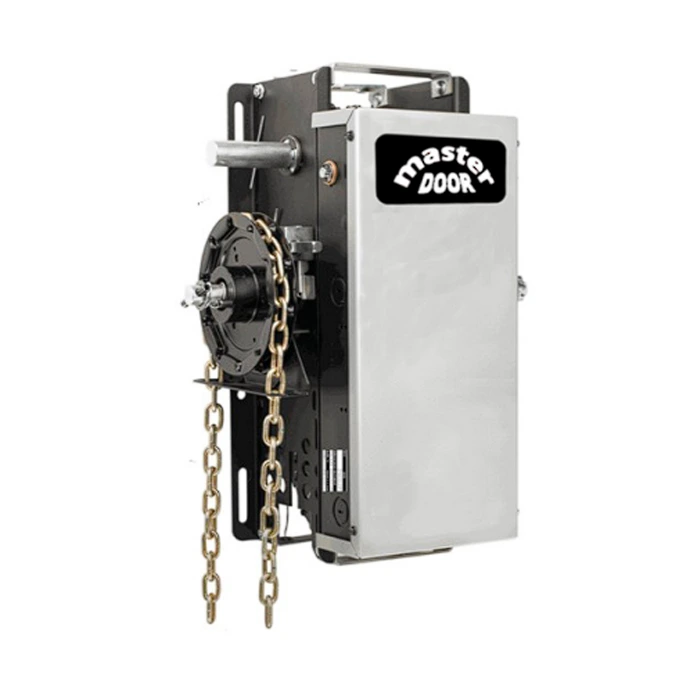

CH-5011 AC
Operador para Puertas Enrollables y Ascendentes
El CH-5011 AC es un operador semi-industrial tipo jackshaft para puertas enrollables y puertas ascendentes verticales, ideal para aplicaciones comerciales que requieren un montaje compacto lateral (al estilo LiftMaster H). Su diseño permite instalación tanto a pared como a soporte, con montaje configurable de lado derecho o izquierdo (cambiando el piñón), adaptándose a distintas condiciones de instalación.
Con un sistema de bloqueo (freno) integrado y protección IP54, el CH-5011 AC está preparado para operar en un amplio rango de temperatura, de -40°C a +45°C. Su sistema de doble sprocket (Z14-Z42, relación 1:3) permite operar la puerta a distintas velocidades según el sprocket utilizado, cubriendo puertas de hasta 7 metros de altura y 25 m² de superficie.
Características principales
- Construcción: Montaje lateral tipo jackshaft (a pared o a soporte, accionado con cadena y sprocket), configurable a derecha o izquierda cambiando el piñón; sistema de cadena para operación manual integrado de fábrica.
- Rendimiento: Par máximo de 100 Nm, con doble velocidad según sprocket (80 RPM en Z14, 27 RPM / 25 cm/seg en Z42), para puertas de hasta 7 m de altura y 25 m² de superficie.
- Protección: Grado de protección IP54, con bloqueo (freno) integrado y rango de temperatura de servicio de -40°C a +45°C.
- Control: Capacidad para hasta 20 transmisores remotos.
Características clave
- Operador tipo jackshaft para montaje lateral (pared o soporte)
- Sistema de bloqueo (freno) integrado
- Montaje configurable a derecha o izquierda (cambiando el piñón)
- Doble sprocket (Z14-Z42) con relación 1:3 para dos velocidades de operación
- Grado de protección IP54, apto para uso semi-industrial
- Amplio rango de temperatura de servicio: -40°C a +45°C
- Sistema de cadena manual integrado
- Capacidad para hasta 20 transmisores remotos
Montaje versátil
Instalación a pared o a soporte, configurable a derecha o izquierda
Alta capacidad
Para puertas de hasta 7 m de altura y 25 m² de superficie
Doble velocidad
Sistema de sprocket Z14-Z42 (relación 1:3) para adaptarse a cada instalación
Características técnicas
- Par máximo: 100 Nm
- Velocidad sprocket Z14: 80 RPM
- Velocidad sprocket Z42: 27 RPM (25 cm/seg)
- Relación sprocket: Z14-Z42, dientes 1:3
- Bloqueo (freno): sí
- Temperatura de servicio: -40°C a +45°C
- Factor de servicio: 25%
- Peso del operador: 25 kg
- Altura máxima de puerta: 7 m
- Superficie máxima de puerta: 25 m²
- Montaje jackshaft configurable a derecha o izquierda
- Sistema de cadena manual integrado
- Grado de protección: IP54
- Alimentación: 125V AC / 60Hz
- Intensidad: 2.25 A
- Potencia consumida: 280 W
- Condensador: 60 µF (microfaradios)
- Capacidad de transmisores remotos: hasta 20 transmisores
