PISTÓN HIDRÁULICO ERREKA VULCAN RÁPIDO, BRAZO CORTO

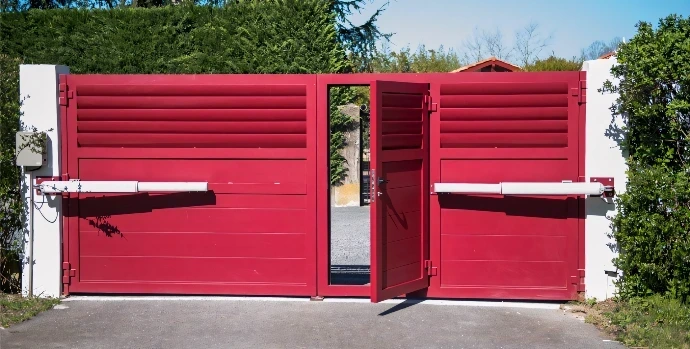

El Kit ERREKA VULCAN Rápido Brazo Corto (120V / 60 Hz) es la solución oleodinámica industrial de alta velocidad fabricada en España, desarrollada para la automatización intensiva de portones abatibles residenciales, comerciales y condominios de flujo constante.
Proyectado para mover hojas de 2.50 metros / 3.00 metros (máximo estructural) y con un peso de 400 kg a 500 kg (según el ancho de hoja), este actuador destaca por su vástago de 265 mm de carrera útil que logra una velocidad de desplazamiento de 22 mm/s, completando la apertura a 90° en solo 12 segundos.
Bloqueo Hidráulico, Paro Suave Mecánico e IP65
El VULCAN BC incorpora bloqueo hidráulico integrado en apertura y cierre, garantizando la inmovilización mecánica de la hoja al finalizar la maniobra.
(Nota técnica: Para hojas mayores a 1.80 m o expuestas a vientos fuertes, la marca exige el uso de electrocerradura para proteger la mecánica del pistón).
Cuenta con sistema de amortiguación o paro suave mecánico en extremos de carrera, válvula de purga integrada y grado de protección IP65 con operación garantizada desde -10 °C hasta +60 °C.
En cortes de energía, su desbloqueo se realiza mediante una llave de seguridad ergonómica.
Gestión Avanzada con Tarjeta VIVO-M203M y Controles KUMA

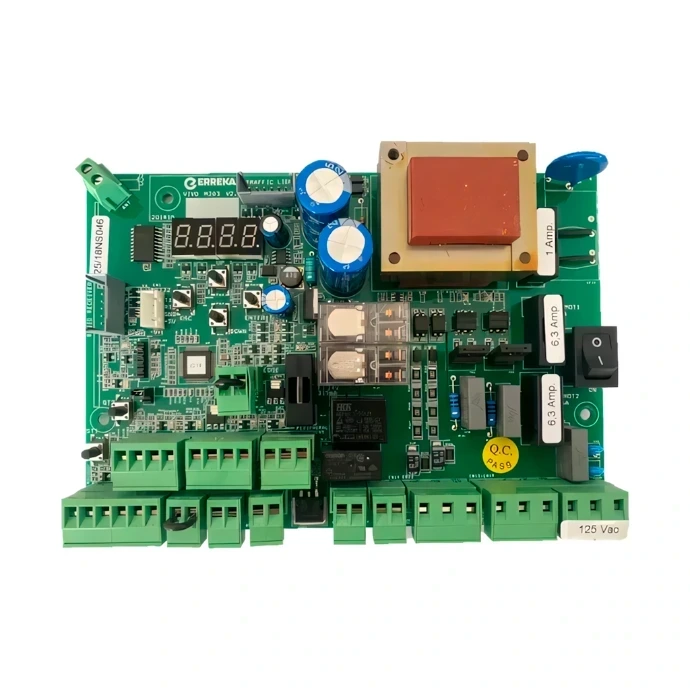

El kit es gestionado por el cuadro analógico/digital ERREKA VIVO-M203M (120V), equipado con pantalla de 4 dígitos y 4 botones para una calibración precisa de tiempos de trabajo y paros suaves electrónicos. Incluye receptor enchufable RDS Clever (433.92 MHz) y mandos a distancia ERREKA KUMA, integrando salidas dedicadas para electrocerradura de 12V DC, luz de cortesía/garaje y autotest de entradas de seguridad.
Aspectos Destacados y Observaciones Técnicas (Notas del Experto)
I. Requisito de Electrocerradura en Hojas Mayores a 1.80 m: Aunque el VULCAN BC incorpora bloqueo hidráulico interno, el manual del fabricante especifica que para portones que superen los 1.80 metros de ancho o expuestos a rachas de viento, es obligatorio instalar electrocerradura de pivote para evitar sobrepresiones en las válvulas internas y prolongar la vida útil del sello hidráulico.
II. Ajuste de Presión mediante Válvulas Bypass: Para cumplir con normativas de seguridad anti-aplastamiento (EN 12453), se deben calibrar los tornillos de regulación de presión hidráulica (identificados por tapones de color). Girar en sentido horario aumenta la fuerza de empuje hasta los 7,000 N máximo.
III. Purga y Paro Suave: Durante la instalación, es imprescindible aflojar el tornillo de purga del actuador para liberar aire y garantizar un movimiento fluido. La amortiguación mecánica debe alinearse ajustando la rótula de la punta del vástago.
Maniobra Ultra-Rápida de 12 Segundos
Vástago de 265 mm a 22 mm/s que agiliza el tráfico en accesos condominiales.
Empuje de Hasta 7,000 N con Paro Suave
Válvulas regulables de presión hidráulica y desaceleración integrada para cierres silenciosos.
Protección IP65 y Trabajo Intensivo S3 (80%)
Monobloque estanco diseñado para operar de forma continua bajo intemperie extrema.
Control Digital VIVO-M203M
Programación por pantalla de 4 dígitos, salida de electrocerradura 12V DC y paro suave electrónico.

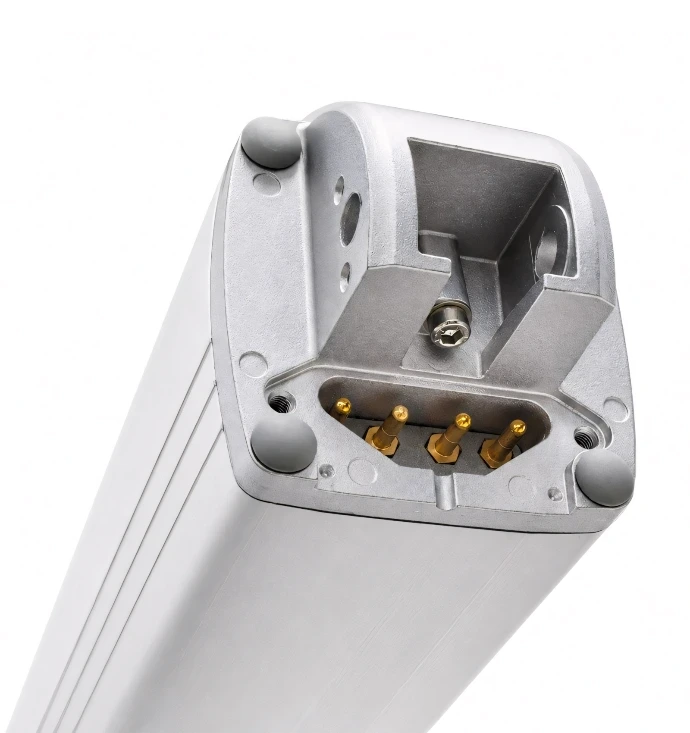

Características Principales
Actuador oleodinámico de superficie de alta velocidad para uso intensivo continuo (Ciclo S3 - 80%).
Rango operativo para hojas de 1.00 m a 2.50 m / 3.00 m y capacidad de peso de 500 kg (hasta 2.5 m) a 400 kg (hasta 3.0 m).
Carrera útil de vástago de 265 mm (Brazo Corto) con velocidad de 22 mm/s.
Maniobra Ultra-Rápida: Tiempo de apertura a 90° en solo 12 segundos.

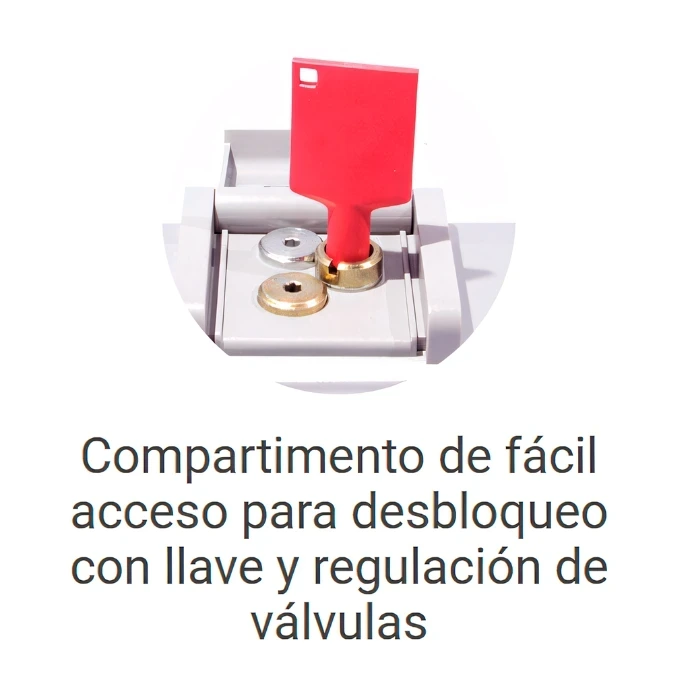

Bloqueo hidráulico en apertura y cierre con sistema de desacople manual por llave de seguridad.
- Válvulas de regulación independiente de fuerza de empuje ajustables hasta 7,000 N (700 kgf).
- Amortiguación / Paro suave mecánico integrado al final del recorrido.
- Grado de protección IP65: total estanqueidad contra polvo y chorros de agua a presión.

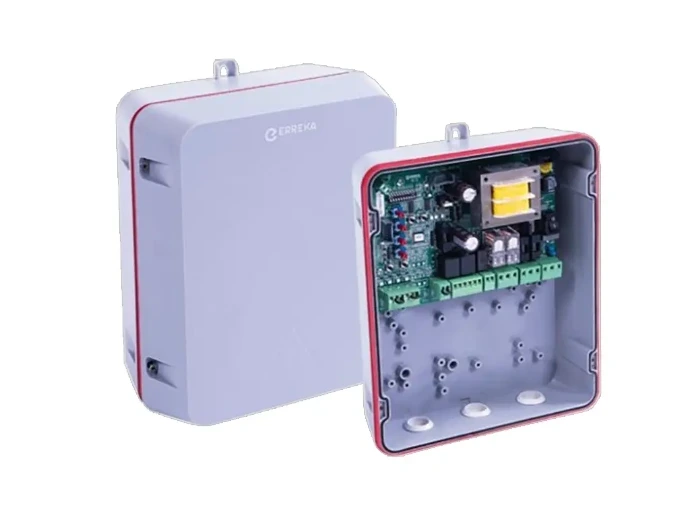

- Cuadro de mando ERREKA VIVO-M203M (120V) con display digital, receptor RDS Clever y controles KUMA.
Características técnicas | Pistón VULCAN BC

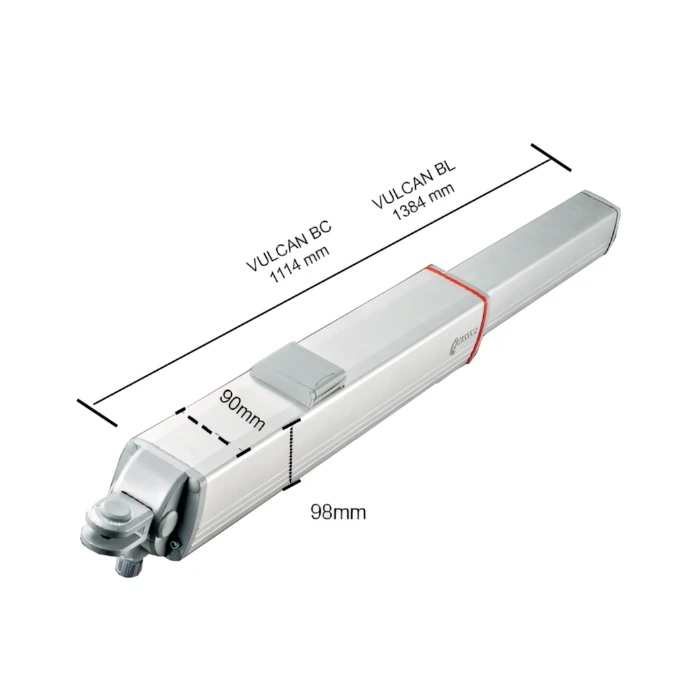

- Tipo de operador: Actuador hidráulico/oleodinámico de superficie (Brazo Corto - BC)
- Modelo del fabricante: ERREKA VULCAN Rápido BC
- Rango de ancho de hoja: 1.00 m (mínimo por geometría de montaje) a 3.00 m (máximo)
- Peso máximo por hoja: 500 kg (hasta 2.5 m) / 400 kg (hasta 3.0 m)
- Carrera útil del vástago: 265 mm
- Velocidad de vástago: 22 mm/s
- Tiempo de apertura a 90°: 12 segundos
- Ángulo máximo de apertura: 110°
- Fuerza máxima regulable: Hasta 7,000 N (~700 kgf) mediante válvulas de presión independiente
- Sistema de bloqueo: Bloqueo hidráulico en apertura y cierre
- Desbloqueo manual: Desacople por cerradura con llave ergonómica
- Paro suave: Amortiguación mecánica en extremos de carrera
- Factor de servicio / Frecuencia de uso: Ciclo S3 - 80% (60 ciclos/hora)
- Grado de protección: IP65
- Peso neto del pistón: 9.5 kg
- Temperatura de servicio: -10 °C a +60 °C
- Alimentación del motor: 120V CA / 60 Hz (Tolerancia 125Vac)
- Potencia absorbida: 230 W
- Intensidad de corriente: 2.0 A
- Capacitor de arranque: 30 µF
Características técnicas | Tarjeta VIVO 203M
- Alimentación del cuadro: 120V CA / 60 Hz
- Salida para electrocerradura: 12V DC integrada
- Salida de señalización / Iluminación: Salida para luz intermitente de advertencia y luz de cortesía/garaje con tiempo programable
- Alimentación de periféricos: 24V CA para fotoceldas y accesorios
- Conexiones: Borneras extraíbles en cuadro y accionadores para rápido conexionado
- Interfaz de programación: Pantalla digital de 4 dígitos de 7 segmentos y 4 botones de navegación
- Ajuste de maniobra: Programación digital independiente de tiempos de trabajo y recorrido
- Paro suave electrónico: Ajuste de desaceleración electrónica en fase de apertura y cierre para evitar rebotes
- Seguridad y accesorios: Entradas para Start (mando peatonal y total), paro de emergencia (STOP), fotoceldas de apertura/cierre y bandas de seguridad (mecánica o resistiva 8.2 kΩ)
- Recepción RF: Conector para receptor de radio enchufable RDS Clever (Controles ERREKA KUMA)
