PISTÓN HIDRÁULICO ERREKA VULCAN RÁPIDO, BRAZO LARGO

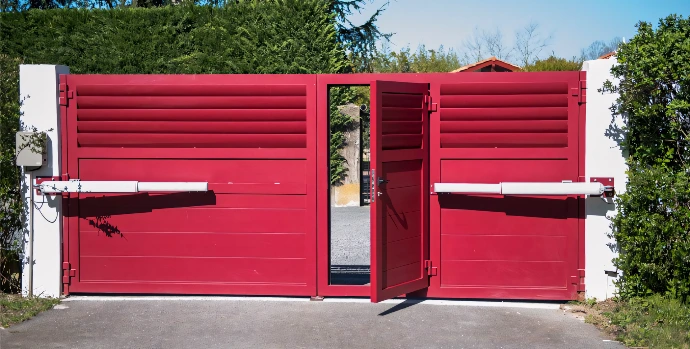

El Kit ERREKA VULCAN Rápido Brazo Largo (120V / 60 Hz) es la variante de mayor alcance y capacidad de la prestigiosa línea hidráulica ERREKA. Diseñado específicamente para portones abatibles de grandes dimensiones en fraccionamientos, accesos industriales y recintos de alto flujo vehicular, este actuador cuenta con un vástago extendido de 400 mm de carrera útil. Está especificado para automatizar hojas con un ancho de 1.80 metros (mínimo estructural) hasta 6.00 metros (máximo) y pesos de 300 kg a 500 kg, manteniendo una velocidad de avance de 22 mm/s que ejecuta la apertura a 90° en 18 segundos.
Geometría Extendida, Bloqueo Hidráulico y Grado IP65
Su vástago largo de 400 mm incrementa la palanca de empuje sobre la estructura del portón, reduciendo la fatiga mecánica en cancelas pesadas o expuestas al viento. Cuenta con bloqueo hidráulico en apertura y cierre, paro suave mecánico en ambos extremos, estanqueidad clasificada en IP65 y un amplio rango de operación térmica de -10 °C a +60 °C. En caso de fallas en el suministro eléctrico, el portón se desacopla manualmente mediante una llave ergonómica de seguridad.
Electrónica de Control VIVO-M203M y Controles KUMA
La gestión operativa se realiza a través de la central ERREKA VIVO-M203M (120V), provista de un display digital de 4 dígitos para una fácil programación de tiempos, desaceleraciones electrónicas y lógicas de condominios. El kit incluye receptor de radio enchufable RDS Clever (433.92 MHz), mandos a distancia ERREKA KUMA y salidas para electrocerradura de 12V DC y accesorios de seguridad verificados.
Aspectos Destacados y Observaciones Técnicas (Notas del Experto)
I. Uso Obligatorio de Electrocerradura en Grandes Luces: Al automatizar hojas de más de 1.80 m (y especialmente hasta 6.00 m), el apalancamiento ejercido por el viento o intentos de fuerza manual es extremo. ERREKA especifica como estrictamente obligatorio el uso de electrocerradura de piso/pivote (conectada a la salida 12V DC de la tarjeta VIVO-M203M) para evitar el colapso hidráulico del pistón.
II. Ventaja de la Carrera de 400 mm en Geometría de Montaje: El vástago extendido de 400 mm (BL) facilita la instalación en columnas o jambas anchas donde la distancia entre el eje de la bisagra y la cara posterior del pilar (cota C) es grande, evitando tener que realizar calados profundos en la estructura.
III. Verificación de Topes Físicos: Aunque el motor cuenta con paro suave mecánico, la instalación requiere topes físicos de obra tanto en apertura como en cierre para garantizar el correcto sellado de la presión hidráulica
Vástago Largo de 400 mm para Hojas de 6 Metros
Mayor brazo de palanca y estabilidad mecánica en portones de gran tamaño.
Maniobra Rápida en 18 Segundos
Velocidad de 22 mm/s en un pistón de gran recorrido para agilizar el tráfico industrial.
Potencia de 7,000 N y Protección IP65
Fuerza de empuje hidráulico ajustable con envolvente estanca para trabajo intemperie.
Central VIVO-M203M con Display Digital
Programación directa de desaceleración, tiempos de pausa y salida de electrocerradura.
Características Principales
Actuador oleodinámico de superficie con vástago extendido de 400 mm para grandes luces y uso intensivo (Ciclo S3 - 80%).
Rango operativo para hojas de 1.80 m a 6.00 m de ancho y pesos de 500 kg (hasta 3.0 m) a 300 kg (hasta 6.0 m).
Carrera de vástago de 400 mm (Brazo Largo) a una velocidad constante de 22 mm/s.
Tiempo de maniobra ágil: apertura a 90° en 18 segundos.
Bloqueo hidráulico integrado en apertura y cierre con desbloqueo manual mediante llave.
Regulación independiente de fuerza de empuje hidráulica de hasta 7,000 N (700 kgf).
Sistema de amortiguación mecánico (paro suave) al final del recorrido de apertura y cierre.
Protección ambiental IP65 contra lluvia directa, chorros de agua y polvo denso.
Central ERREKA VIVO-M203M (120V) con display digital, receptor RDS Clever y controles KUMA.
Características técnicas | Piston Vulcan BL
Tipo de operador: Actuador hidráulico/oleodinámico de superficie (Brazo Largo - BL)
Modelo del fabricante: ERREKA VULCAN Rápido BL
Rango de ancho de hoja: 1.80 m (mínimo recomendado por cotas geométricas) a 6.00 m (máximo)
Peso máximo por hoja: 500 kg (hasta 3.0 m) / 300 kg (hasta 6.0 m)

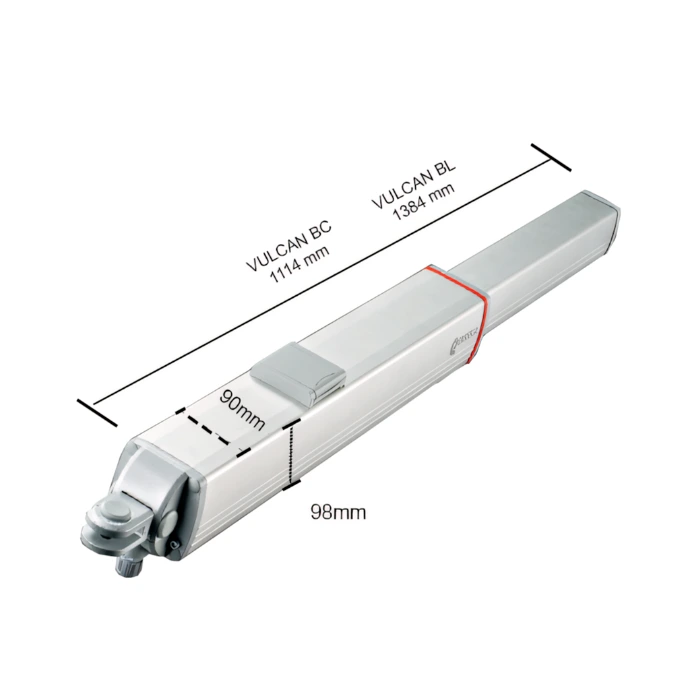

Carrera útil del vástago: 400 mm
Velocidad de vástago: 22 mm/s
Tiempo de apertura a 90°: 18 segundos
Ángulo máximo de apertura: 110°
Fuerza máxima regulable: Hasta 7,000 N (~700 kgf) mediante válvulas de presión independiente
Sistema de bloqueo: Bloqueo hidráulico en apertura y cierre

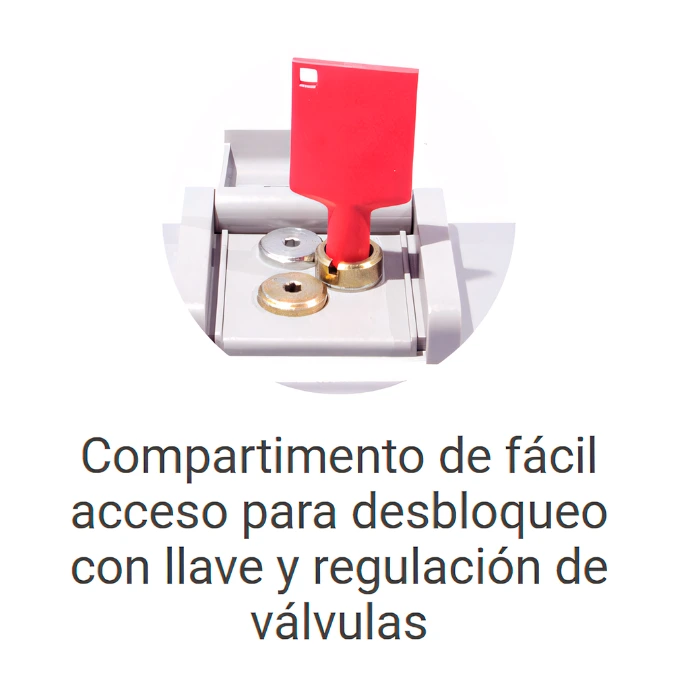

Desbloqueo manual: Mecánico con llave de seguridad ergonómica
Paro suave: Amortiguación mecánica en extremos de carrera
Factor de servicio / Frecuencia de uso: Ciclo S3 - 80% (60 ciclos/hora)
Grado de protección: IP65
Peso neto del pistón: 11.0 kg
Temperatura de servicio: -10 °C a +60 °C
Alimentación del motor: 120V CA / 60 Hz (Tolerancia 125Vac)
Potencia absorbida: 230 W
Intensidad de corriente: 2.0 A
Capacitor de arranque: 30 µF

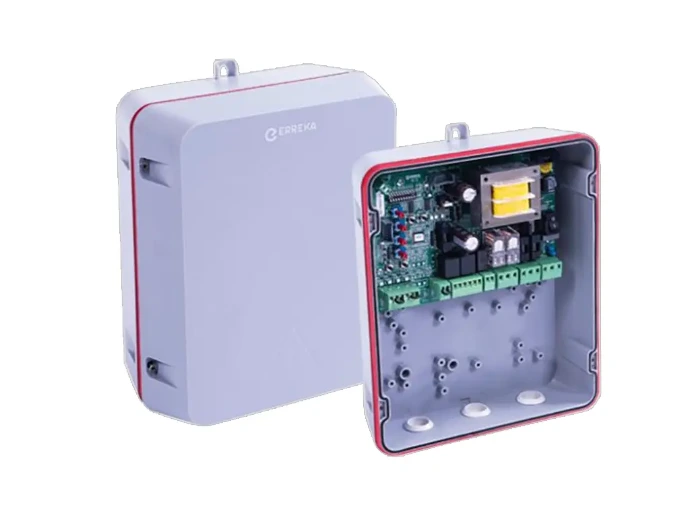

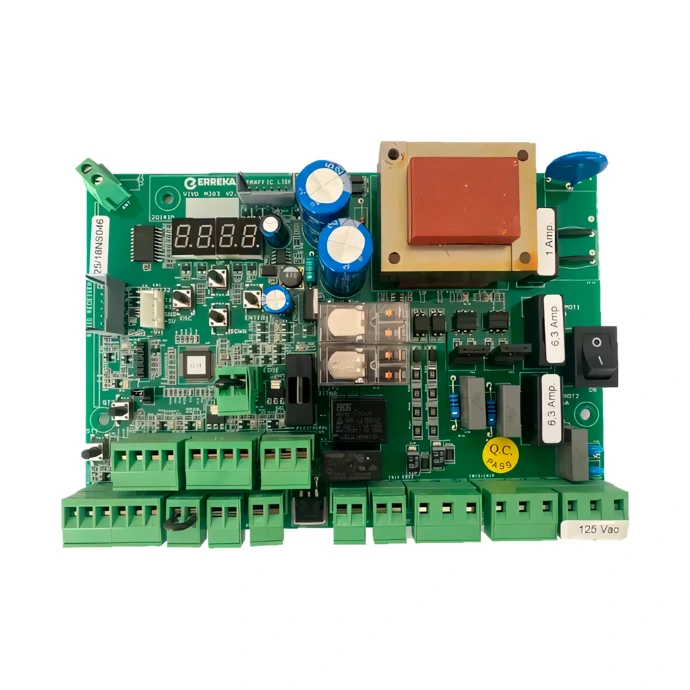

Características técnicas | Tarjeta VIVO 203M
Alimentación del cuadro: 120V CA / 60 Hz
Salida para electrocerradura: 12V DC integrada (imprescindible en tramos largos)
Salida de señalización / Iluminación: Salida para luz intermitente de advertencia y luz de garaje temporizada
Alimentación de periféricos: 24V CA para accesorios
Conexiones: Borneras extraíbles de conexión rápida en cuadro y accionadores
Interfaz de programación: Pantalla digital de 4 dígitos y 4 pulsadores de configuración
Ajuste de maniobra: Tiempos de trabajo digitales y desaceleración electrónica
Paro suave electrónico: Reducción de velocidad ajustable antes de llegar al tope físico
Seguridad y accesibilidad: Entradas para Start (mando total y peatonal), STOP de emergencia, fotoceldas de apertura/cierre y bandas de seguridad
Recepción RF: Conector para tarjeta receptora RDS Clever (Controles ERREKA KUMA)
