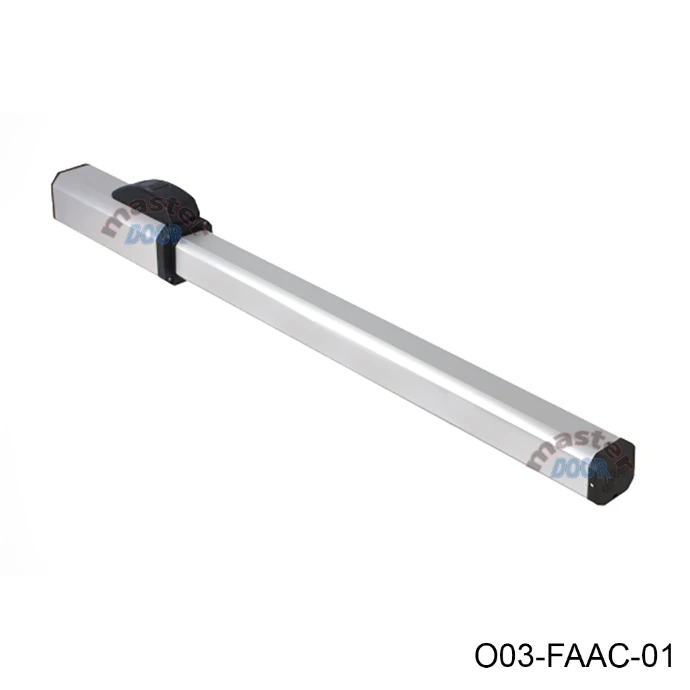

PISTON HIDRÁULICO FAAC 422 CBAC

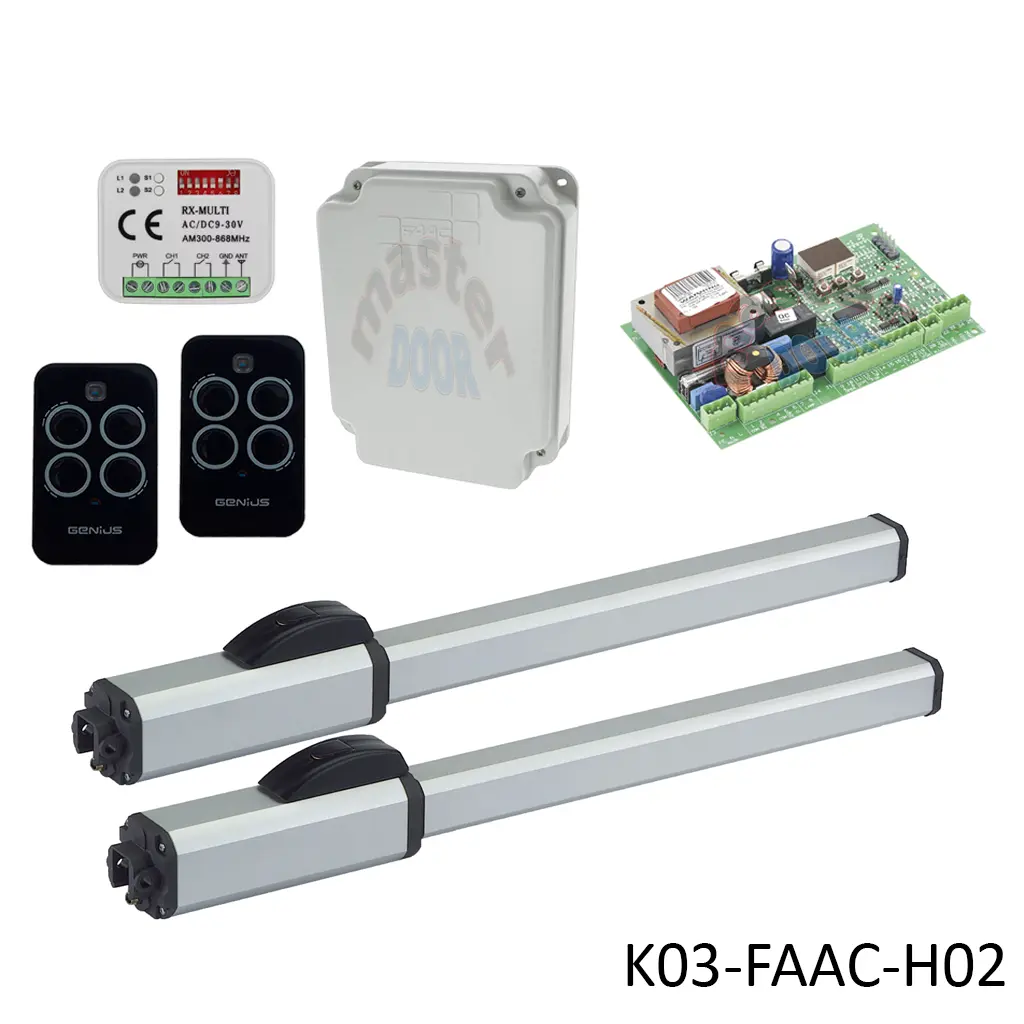

El kit de automatización FAAC 422 CBAC 120V integrado con la central electrónica FAAC 455D, receptor multifrecuencia MasterDoor y controles remotos ECHO es un sistema hidráulico monobloque diseñado para la automatización de portones abatibles en entornos residenciales e inmobiliarios.
Está proyectado para mover hojas con un ancho de entre 0.9 m y 1.8 m, y peso de 300Kg, ofreciendo una operación sumergida en aceite especial FAAC HP Oil que garantiza silencio absoluto, fluidez y un desgaste mecánico prácticamente nulo.
Rendimiento y Construcción
Con un grado de protección IP55 para intemperie, integra un motor asíncrono monofásico alimentado a 115V (220 W) con capacitor de arranque de 25 µF y protección térmica a 120 °C. Su grupo motor-bomba de 1 lpm impulsa un vástago de 250 mm de carrera a una velocidad constante de 13 mm/s, logrando la maniobra de apertura a 90° en aproximadamente 19 segundos y entregando un empuje masivo de hasta 1,280 lbf.
Seguridad, Lógica y Control
El modelo CBAC cuenta con bloqueo hidráulico bidireccional (apertura y cierre), reteniendo la hoja firmemente sin requerir electrocerraduras en hojas de hasta 1.8 m. El cuadro digital FAAC 455D gestiona rampas de desaceleración (paro suave), regulación de fuerza digital en 50 niveles por hoja, autotest de fotoceldas antes de cada maniobra y la función de golpe de inversión para liberar la presión del bloqueo hidráulico previo a la apertura. El control remoto se gestiona mediante el receptor multifrecuencia MasterDoor y los emisores ergonómicos ECHO.
Aspectos Destacados
La ventaja competitiva de este operador radica en la solidez de su vástago de 250 mm sumergido en aceite FAAC HP Oil, capaz de entregar un empuje de 1,280 lbf sin provocar desgaste mecánico ni ruido.
En combinación con el cuadro digital FAAC 455D, el sistema optimiza las rampas de paro suave y el golpe de inversión para garantizar la durabilidad de los sellos hidráulicos, resultando en una solución premium ideal para accesos residenciales que exigen la máxima confiabilidad.
Vástago de 250 mm y 1,280 lbf
Empuje masivo e ininterrumpido a velocidad constante de 13 mm/s.
Mecánica Sumergida en Aceite
Operación ultrasilenciosa con aceite FAAC HP Oil y protección IP55.
Bloqueo Hidráulico CBAC
Mantiene el portón trabado en apertura y cierre sin necesidad de cerradura eléctrica.
Características Principales
Operador oleodinámico monobloque para portones abatibles residenciales/inmobiliarios de 2 hojas.
Rango de ancho de hoja soportado: de 0.9 m (mínimo) a 1.8 m (máximo) y peso de 300 Kg.
Vástago de carrera de 250 mm con velocidad constante de 13 mm/s.
Elevado empuje hidráulico de hasta 1,280 lbf (aprox. 5,700 N).
Bloqueo hidráulico integrado en apertura y cierre (versión CBAC) que prescinde de electrocerradura.
Motor en baño de aceite FAAC HP Oil con caudal de bomba de 1 lpm y capacitor de 25 µF.
Cuadro de mando FAAC 455D con display de 2 dígitos, paro suave y autotest de fotoceldas.
Factor de servicio del 50% (a 25 °C) y 35% (a 55 °C) con tiempo continuo máximo de 70 min.
Grado de protección IP55 para intemperie severa con rango térmico de -20 °C a 55 °C.
Incluye receptor multifrecuencia MasterDoor y controles remotos ECHO.
Características técnicas | Piston FAAC 422
Tipo de operador: Oleodinámico sumergido en aceite FAAC HP Oil
Ancho de hoja admisible: Mínimo 0.9 m / Máximo 1.8 m
Peso de hoja máximo: 300 Kg
Carrera útil del vástago: 250 mm
Velocidad del vástago: 13 mm/s
Caudal grupo motor-bomba: 1 lpm
Empuje máximo: 1,280 lbf (aprox. 5,700 N)
Bloqueo: Hidráulico bidireccional (CBAC: Bloqueo en apertura y cierre)
Grado de protección: IP55
Rango de temperatura ambiente: -20 °C a +55 °C
Peso del operador: 7 kg
Tensión de alimentación: 115 Vac (60 Hz)
Tipo de motor: Asíncrono monofásico
Potencia máxima: 220 W
Capacitor de arranque: 25 µF
Protección térmica: 120 °C
Frecuencia de uso (Duty cycle): 50% a 25 °C / 35% a 55 °C
Tiempo de uso continuo máximo: 70 minutos a 25 °C

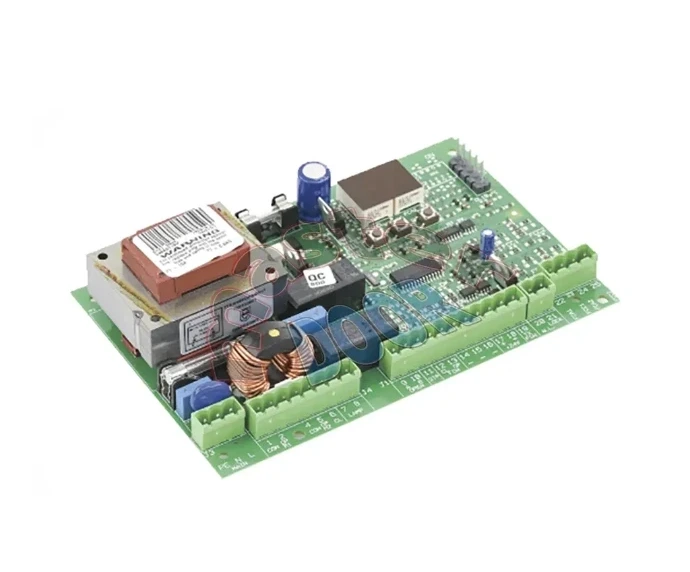

Características técnicas | Tarjeta 455D
Alimentación del cuadro: 120 Vac / 60 Hz
Carga máxima admisible: 800 W totales (400 W por motor)
Alimentación de accesorios: 24 Vdc (hasta 500 mA)
Salida de señalización: 120 Vac (máx. 60 W) / Salida de electrocerradura: 12 Vac (15 VA)
Interfaz de usuario: Display digital de 2 dígitos y botones de navegación.
Ajuste de fuerza: Programación digital en 50 niveles independientes por hoja.
Tiempos de trabajo y paro suave: Desaceleración programable en cierre y apertura.
Golpe de ariete / Inversión: Función activable para liberación suave del bloqueo hidráulico CBAC.
Seguridad: Entradas para fotoceldas de apertura/cierre, botón de STOP de emergencia y función de autotest previo al movimiento.
Sistema de radiofrecuencia: Receptor multifrecuencia MasterDoor con emisores ECHO de botón múltiple (apertura total y peatonal).
