KIT PISTÓN HIDRÁULICO MEDVA HYDRO 360 BAC RÁPIDO BL (120V)
El Kit MEDVA Hydro 360 BAC Rápido BL (120V) es un actuador hidráulico de superficie de alto rendimiento, diseñado para la automatización de portones abatibles de uso residencial, comunitario e industrial ligero. En su versión de Brazo Largo (BL) con vástago de 362 mm, este operador está configurado para mover hojas de hasta 4.5 metros de ancho y 400 kg de peso, ofreciendo una maniobra ágil y fluida.

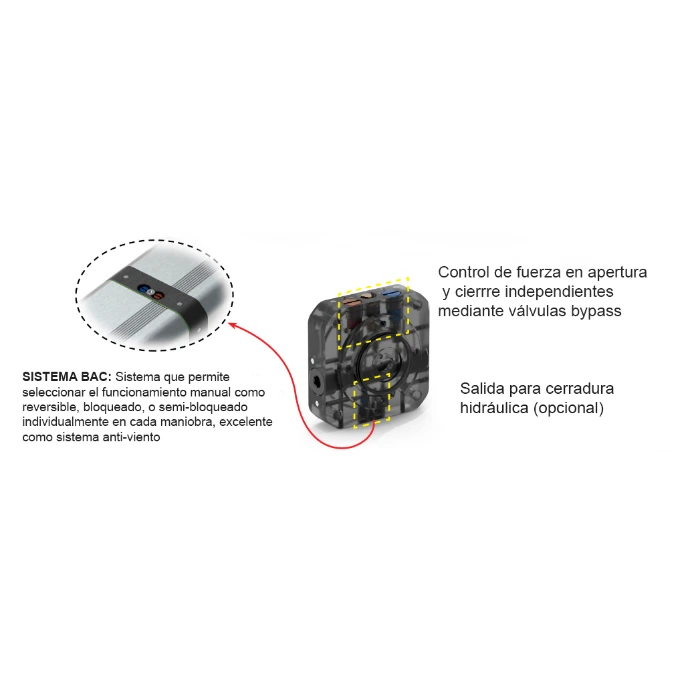

Sistema Universal BAC y Gestión Anti-viento
El Hydro 360 integra el sistema patentado BAC, el cual permite seleccionar mediante válvulas internas la lógica de bloqueo deseada sin necesidad de cambiar el modelo del actuador:
Bloqueado en ambas maniobras (Cierre y Apertura).
Reversible en ambas maniobras (requiere electrocerradura).
Semi-bloqueado (Bloqueo en cierre o bloqueo en apertura).
Además, incluye un exclusivo sistema de anillo de control en el vástago para regular el recorrido, desaceleración mecánica en el cierre, regulación anti-viento activa para portones ciegos/panelados y una salida hidráulica dedicada para conexión de cerraduras hidráulicas.

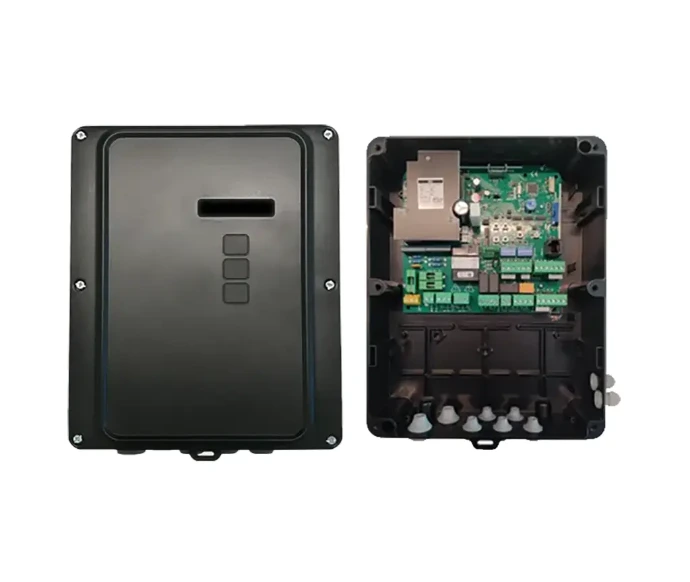

Control Avanzado con Cuadro JCM VERSUS M42 (120V)
El kit incorpora el cuadro de mando profesional JCM VERSUS M42, una central electrónica europea de alta tecnología con fuente de alimentación conmutada de bajo consumo (tecnología ECO), altamente inmune a las variaciones de voltaje de la red eléctrica. Permite la gestión de 1 o 2 motores, cuenta con una salida de 12Vdc a 3A para electrocerraduras, doble zócalo para tarjetas de expansión de semáforos/seguridad y puerto conector para el programador digital VERSUS-PROG.
Aspectos Destacados
Este kit destaca por combinar la potencia bruta y versatilidad hidráulica del pistón (795 kgf a 50 Bar con selector BAC) con la sofisticación electrónica del cuadro europeo JCM M42. Su principal ventaja competitiva en proyectos comunitarios es la fuente de alimentación conmutada, la cual inmuniza el sistema contra picos o caídas de tensión de la red eléctrica, sumado a su salida de 12Vdc a 3A que permite conectar electrocerraduras de alta demanda sin requerir fuentes auxiliares.
Vástago de 362 mm (Brazo Largo) y 795 kgf de Empuje
Fuerza hidráulica de 50 Bar ideal para hojas de hasta 4.5 metros.
Sistema Universal BAC
Permite configurar hidráulicamente el bloqueo (reversible, bloqueado o mixto) en el mismo equipo.
Desaceleración Mecánica y Regulación Anti-viento
Cierre suave regulable que previene golpeteos bruscos y mantiene la estabilidad del portón.
Características Principales
Actuador hidráulico para portones abatibles de uso comunitario, residencial e industrial.
Versión Brazo Largo (BL) con vástago de 362 mm para hojas de hasta 4.5 m y 400 kg.
Sistema universal BAC: selector interno para funcionamiento Reversible, Bloqueado o Semi-bloqueado.
Tiempos de maniobra ágiles: 18 segundos en cierre y 22 segundos en apertura.
Elevada potencia hidráulica: fuerza de empuje de 795 kgf en cierre y 638 kgf en apertura (hasta 50 Bar).
Salida nativa de 12Vdc a 3A para manejo de electrocerraduras / chapas eléctricas sin relés externos.
Sistema patentado de anillo en el vástago para control de carrera y paro suave en cierre.Central de control JCM VERSUS M42 con fuente de alimentación conmutada (110V-230V CA) e inmutable ante picos de voltaje.
Regulación anti-viento integrada para mantener la estabilidad en portones panelados o expuestos a rachas de aire.
Dos conectores para tarjetas de expansión en placa (gestión de semáforos, módulos de seguridad y receptor).
Configuración avanzada compatible con el programador digital handheld JCM VERSUS-PROG.

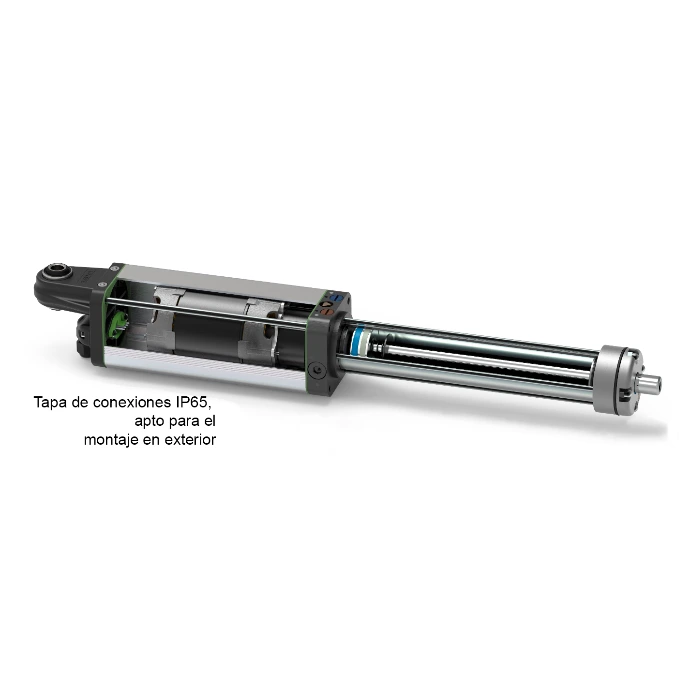

Grado de protección IP65 en pistón con amplio rango de temperatura de trabajo (0 °C a 70 °C).
Características técnicas | Hydro 360 BAC Rápido BL
Tipo de operador: Actuador hidráulico oleodinámico de superficie (Brazo Largo - BL)
Ancho máximo de hoja: 4.5 m
Peso máximo de hoja: 400 kg

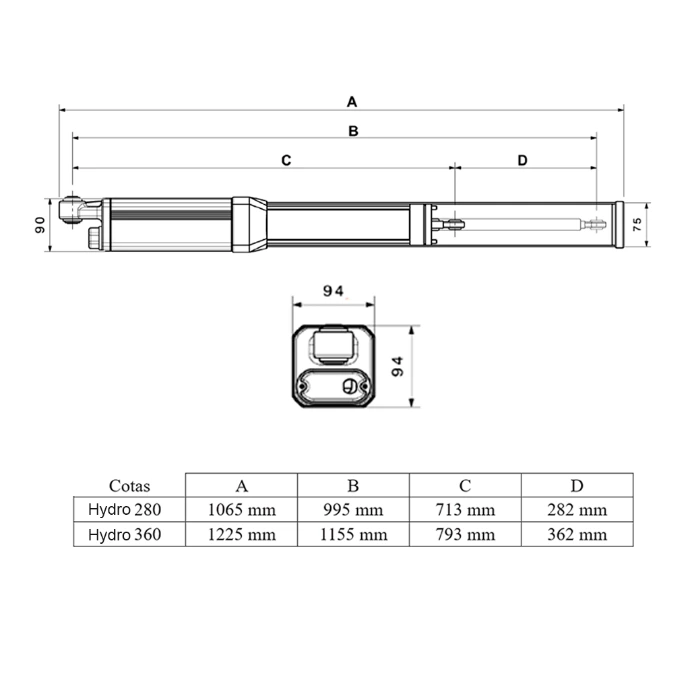

Carrera útil del vástago: 362 mm
Presión máxima del circuito: 50 Bar
Fuerza de empuje en cierre: 795 kgf ($7,950\text{ N}$)
Fuerza de empuje en apertura: 638 kgf ($6,380\text{ N}$)
Tiempo de maniobra en cierre: 18 s
Tiempo de maniobra en apertura: 22 s
Sistema de bloqueo (Sistema BAC): Configurable en sitio (Bloqueo en ambas maniobras, Reversible en ambas, o Bloqueo al cierre / apertura)

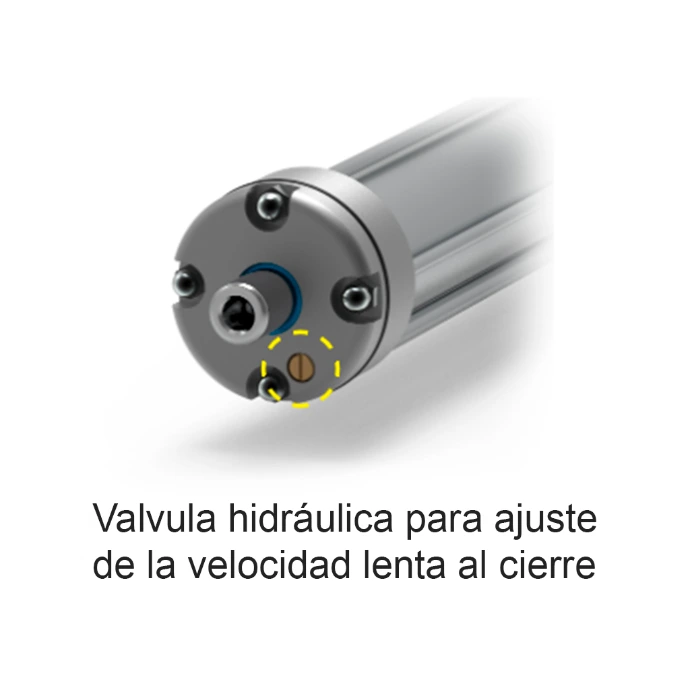

Paro suave / Desaceleración: Desaceleración mecánica regulable en la maniobra de cierre
Ajuste para viento: Regulación física anti-viento para hojas ciegas
Control de carrera: Anillo regulador en el vástago patentado
Salida hidráulica: Salida para conexión directa de cerradura hidráulica
Grado de protección: IP65
Temperatura de operación: 0 °C a 70 °C
Alimentación del motor: 120V AC / 60 Hz
Potencia absorbida del motor: 385 W
Corriente absorbida: 3.35 A
Velocidad del motor: 3,600 RPM
Capacitor de trabajo: 30 µF
Protección térmica del bobinado: 130 °C
Características técnicas | Tarjeta Electrónica M42
Modelo del fabricante: JCM TECHNOLOGIES VERSUS M42
Tecnología de alimentación: Fuente de alimentación conmutada multivoltaje (110V - 230V CA / 50-60 Hz)
Capacidad de control: Diseñado para gestionar 1 o 2 motores monofásicos de uso residencial o comunitario
Salida para electrocerradura: 12Vdc dedicada con capacidad de suministro de hasta 3 A
Eficiencia energética: Software con funciones ECO de bajo consumo energético
Compatibilidad de sensores de posición: Compatible con encoder absoluto (JCM, ELEKTROMATEN o KOSTAL)
Entradas de mando y seguridad:
Entradas para fotoceldas de seguridad (apertura/cierre)
Entrada para pulsador exterior cableado / selector de llave
Entrada para botón de paro de emergencia de acción directa
Salidas auxiliares:
Salida para luz destellante / intermitente de aviso
Salidas auxiliares para accesorios y sensores cableados
Capacidad de expansión:
2 conectores integrados en placa para tarjetas de expansión (gestión de semáforos de 2 vías y módulos de seguridad avanzados)
Programación y software:
Configuración de parámetros y lógica de funcionamiento adaptable mediante el programador portátil VERSUS-PROG
Ajuste de tiempo de trabajo, tiempo de pausa para cierre automático y desfase entre hojas
Cotizar KIT MEDVA Hydro 360 BAC Rápido BL 1 Hoja
Confirmaremos existencias, especificaciones, compatibilidad y tiempos de entrega antes de procesar el pedido.
