PISTÓN HIDRÁULICO BFT LUX GV 120V
El Kit BFT LUX GV (120V) es el operador oleodinámico compacto de alta velocidad más eficiente de la firma italiana BFT, proyectado para la automatización de portones abatibles residenciales y comunitarios de uso muy intensivo.
Diseñado con una estructura ultra robusta y un vástago de 270 mm de carrera útil, este equipo ofrece una velocidad de maniobra destacada de solo 17 segundos a 90°, siendo capaz de mover hojas de hasta 3.5 metros de ancho y 300 kg de peso con una apertura angular de hasta 123°.
Operación Reversible, Protección IP57 y Fluido Idrolux
El BFT LUX GV presenta una arquitectura Reversible (sin bloqueo hidráulico interno), lo que evita tensiones mecánicas y fisuras en el circuito hidráulico provocadas por golpes de viento en portones de gran palanca. Por este motivo, el kit incluye chapa de bloqueo / electrocerradura de pivote para asegurar la retención rígida al cerrar.
Su cuerpo sellado alcanza una certificación IP57 (alta resistencia contra polvo y agua) e integra un depósito sumergido con fluido sintético BFT Idrolux, logrando un funcionamiento ultrasilencioso y libre de sobrecalentamiento.
Seguridad Anti-Aplastamiento y Central ALCOR AC A (120V)
Para garantizar la protección peatonal y vehicular, el LUX GV cuenta con un embrague hidráulico con dos válvulas bypass ajustables para calibrar con precisión milimétrica la fuerza de empuje en apertura y cierre.
El kit incluye el cuadro de mando BFT ALCOR AC A (120V) con programación ágil mediante DIP-switches/trimmers, receptor para 63 controles remotos, salidas para accesorios a 24V y gestión de fotoceldas verificadas con autotest.
Aspectos Destacados y Observaciones Técnicas
I. Importancia de la Electrocerradura en el Modelo LUX GV: Al ser una versión de arquitectura Reversible diseñada para moverse a gran velocidad (17s), el equipo no bloquea hidráulicamente al detenerse. La inclusión de la chapa de pivote es obligatoria para garantizar el cierre rígido anti-intrusión.
II. Ventaja de la Hermeticidad IP57: A diferencia de la mayoría de pistones de superficie clasificados en IP54 o IP55, el LUX GV cuenta con un nivel IP57, lo que garantiza una estanqueidad total contra polvo fino e intemperie agresiva en zonas costeras o de lluvia intensa.
III. Válvulas Bypass de Precisión: Las dos válvulas bypass independientes permiten graduar la fuerza exacta de empuje en apertura y cierre. Deben ajustarse en sitio para cumplir con las normativas de impacto y garantizar la máxima seguridad anti-aplastamiento.
Pistón Oleo hidráulico de Uso Muy Intensivo
Pistón hidráulico BFT LUX GV de 120V con capacidad para hojas de hasta 3.5 metros y 300 kg. Frecuencia de uso muy intensiva con 45 ciclos por hora. Diseño compacto y robusto con protección IP57 para ambientes exigentes.
Tarjeta de Control ALCOR AC A de 750W
Central de mando con potencia máxima de 750W y alimentación 120V. Capacidad para gestionar hasta 63 controles remotos. Alimentación de accesorios 24V - 0.2A para fotocélulas y dispositivos de seguridad.
Sistema de Bloqueo con Electro cerradura Reversible
Bloqueo mediante electrocerradura con desbloqueo reversible para máxima seguridad. Clutch hidráulico para reacción al impacto. Carrera útil de 270mm con ángulo máximo de apertura de 123° y tiempo de maniobra de 17 segundos.
Entradas de Seguridad Verificadas
Sistema completo de seguridad con entradas estándar y verificadas: fotocélulas, barras activas y barras resistivas. Entradas verificadas con autotest para máxima confiabilidad. Entrada de parada de emergencia integrada.
Características Principales
Actuador oleodinámico compacto de superficie para portones abatibles comunitarios y residenciales pesados.
Vástago de 270 mm de carrera útil para hojas de hasta 3.5 m de ancho y 300 kg de peso.
Maniobra de alta velocidad: apertura completa a 90° en solo 17 segundos.
Sistema Reversible: absorbe la fatiga del viento sin sufrir cavitación; requiere electrocerradura (incluida).
Grado de protección IP57: máxima hermeticidad frente al polvo y proyecciones de agua exigentes.
Depósito hidráulico de alta calidad con aceite sintético dieléctrico BFT Idrolux.
Seguridad anti-aplastamiento mediante embrague hidráulico con dos válvulas bypass independientes.
Frecuencia operativa muy intensiva: soporta 45 ciclos por hora (hasta 500 maniobras diarias).
Anclajes articulados para una instalación limpia y alineación geométrica precisa.
Cuadro de mando analógico/digital BFT ALCOR AC A (120V) con potenciómetros, DIP-switches y borneras extraíbles.
Incluye receptor de radio para 63 transmisores, 2 controles remotos y chapa de bloqueo de pivote.
Características técnicas | Piston BFT LUX GV
Tipo de operador: Actuador oleodinámico (hidráulico) de superficie
Modelo del fabricante: BFT LUX GV (120V)
Ancho máximo de hoja: 3.5 m
Peso máximo de hoja: 300 kg

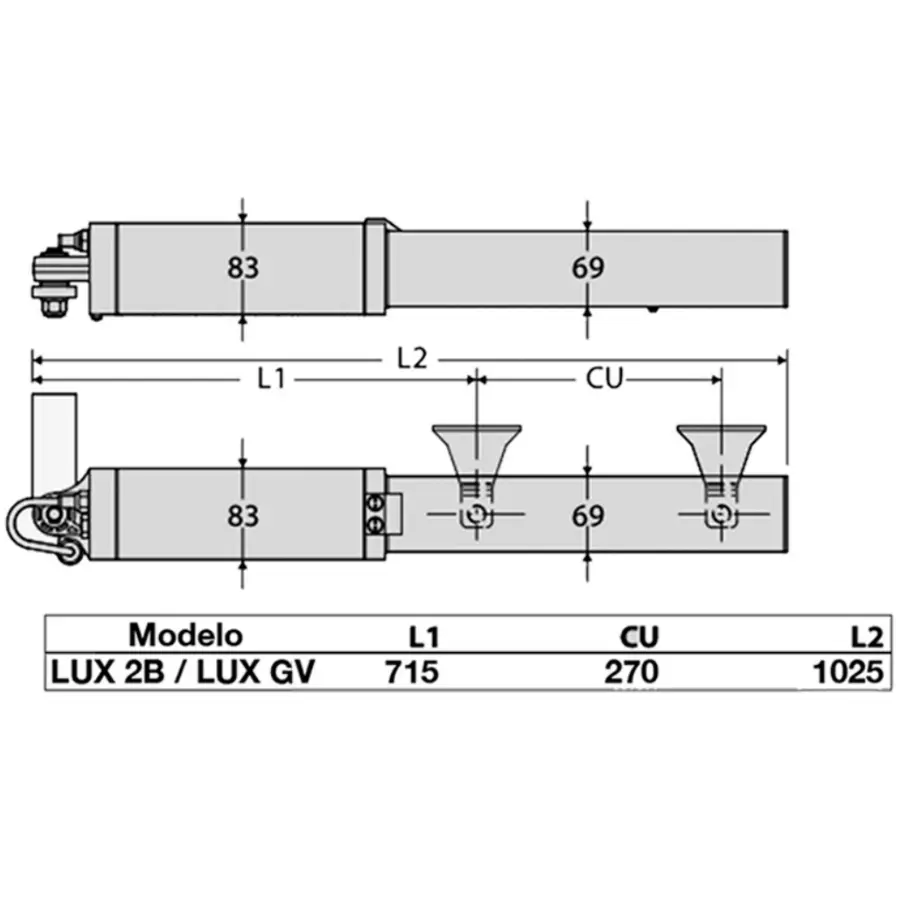

Carrera útil del vástago: 270 mm
Ángulo máximo de apertura: 123°
Tiempo de maniobra (apertura y cierre): 17 s (a 90°)
Sistema de bloqueo: Reversible (requiere electrocerradura obligatoria)
Seguridad anti-aplastamiento: Embrague hidráulico mediante dos válvulas bypass regulables
Capacidad de fluido: Depósito con fluido sintético BFT Idrolux
Tipo de final de carrera: Por tiempo de trabajo (gestionado por la central)
Cadencia de trabajo: 45 ciclos/hora (Uso muy intensivo)
Grado de protección: IP57
Condiciones ambientales de trabajo: -10 °C a +60 °C
Alimentación del motor: 120V CA / 60 Hz
Potencia absorbida del motor: 250 W
Corriente absorbida: 1.1 A
Velocidad de rotación del motor: 2,800 RPM
Características Tarjeta de Control ALCOR AC A
Alimentación de red: 110V - 120V CA ±10% / 60 Hz
Capacidad de potencia máxima: Hasta 750 W total (soporte para 1 o 2 motores)
Salida de potencia para accesorios: 24V CA (0.2 A máx.)
Salida para electrocerradura: Salida dedicada para activación de la chapa de bloqueo de pivote incluida
Terminales de conexión: Bloques de terminales extraíbles codificados por color
Protección y diagnóstico: LEDs indicadores de estado de entradas y detección de fallas
Interfaz de programación: Ajuste rápido mediante potenciómetros (trimmers) y microinterruptores (DIP-switches)
Lógicas de operación: Lógica de 4/3 pasos, apertura peatonal/parcial, mandos separados de Abrir / Cerrar y Paro (STOP)
Compatibilidad de seguridad: Entrada para fotocélula verificada, entrada para barra activa/resistiva verificada y botón de inicio (Start)
Receptor de radiofrecuencia: Receptor integrado de 2 canales con capacidad para memorizar hasta 63 controles remotos BFT (433.92 MHz)
