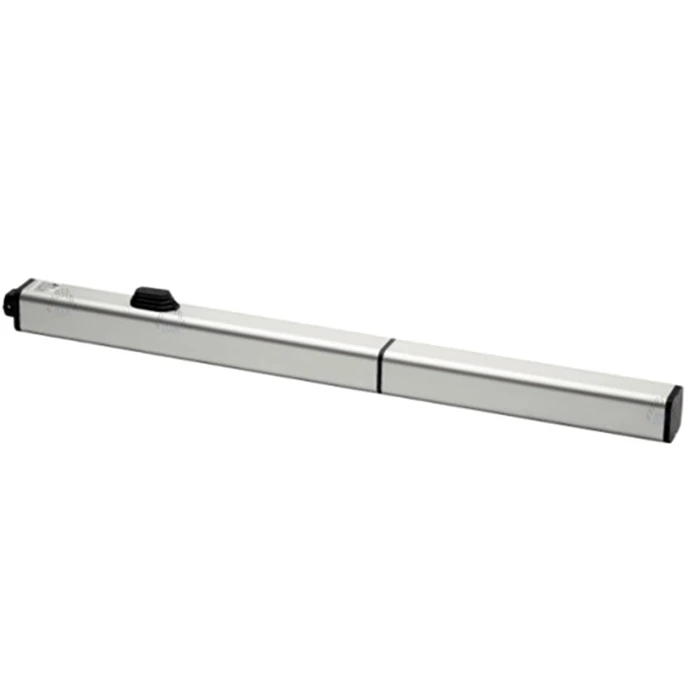

KIT PISTÓN HIDRÁULICO BFT P4.5 120V
El Kit BFT P4.5 (120V a 1 Hoja) es el operador oleodinámico compacto de alta cadencia de la firma italiana BFT, proyectado para la automatización de portones abatibles residenciales, comunitarios e industriales ligeros. Equipado con un vástago de 390 mm de carrera útil, este equipo está especificado para mover hojas de hasta 4.5 metros de ancho y 500 kg de peso, logrando una maniobra más rápida con un tiempo de apertura de 30 segundos y un ángulo máximo de 123°.
Operación Reversible, Bomba de 0.9 l/min y Fluido Idrolux
El BFT P4.5 cuenta con una arquitectura Reversible (sin bloqueo hidráulico interno), diseñada para absorber los impactos de viento sin sufrir sobrepresión interna en el circuito. Por esta razón, el kit incluye chapa de bloqueo / electrocerradura de pivote para inmovilizar la hoja en posición de cierre. Equipado con una bomba de mayor caudal (0.9 l/min) a 40 Bar (4 MPa) y un motor de 2,800 RPM (250 W / 1.1 A), el BFT P4.5 entrega una fuerza de empuje de 6,500 N (650 kgf) y una fuerza de tracción de 5,200 N (520 kgf).
Seguridad Anti-Aplastamiento, Paro Suave y Cuadro ALCOR AC A
La seguridad está garantizada por un embrague hidráulico con dos válvulas bypass para el ajuste milimétrico de la fuerza anti-aplastamiento. Incorpora desaceleración mecánica de 20 mm en la fase de cierre (regulable en intensidad por tornillo), protección térmica a 160 °C y capacidad para 500 maniobras diarias en 24 horas con una operación silenciosa (LpA < 70 dBA). Se comanda con la central BFT ALCOR AC A (120V) con programación por DIP-switches/trimmers, receptor para 63 controles y gestión de fotoceldas verificadas.
Aspectos Destacados y Observaciones Técnicas (Notas del Experto)
I. Importancia de la Electrocerradura en la Versión P4.5: Al tener una fuerza de empuje de 6,500 N en movimiento pero ser de arquitectura Reversible, el equipo cede libremente si se le empuja manualmente sin tensión eléctrica. La chapa de pivote (incluida en el kit) es indispensable para asegurar el bloqueo físico de la hoja contra intrusiones.
II. Ajuste del Embrague Hidráulico Bypass: Las dos válvulas bypass del BFT P4.5 permiten regular de manera independiente la fuerza máxima en apertura y en cierre. Deben calibrarse en sitio para que el motor limite su empuje mecánico antes de superar los límites permitidos por las normas de seguridad anti-aplastamiento.
III. Ventaja del Aceite BFT Idrolux y Protección a 160 °C: Compartiendo la misma estructura interna que el P7, sus 3.0 Litros de fluido hidráulico sintético junto con el corte térmico a 160 °C le otorgan una resistencia excepcional ante climas cálidos extremosos y ciclos de trabajo intensivo (hasta 500 maniobras/24h), previniendo la degradación del aceite y la formación de burbujas por cavitación.
Diferencias P7 - P4.5
La diferencia clave radica en la bomba de 0.9 l/min, que sacrifica un poco de presión nominal (40 Bar vs 50 Bar) para otorgar mayor velocidad de movimiento (30s P4.5 apertura vs 45s P7), resultando óptimo para accesos de hasta 4.5 metros donde se busca reducir el tiempo de espera vehicular.
Cadencia Ágil y 4.5 Metros de Alcance
Bomba de 0.9 l/min con maniobra de apertura en 30s para hojas de hasta 500 kg.

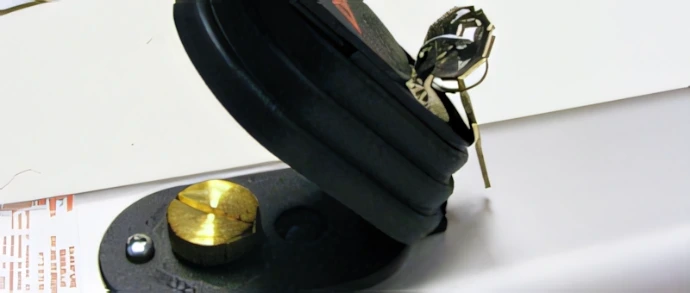

La manilla de desbloqueo en latón, protegida por una llave personalizada, facilita la apertura manual de la puerta en ausencia de energía eléctrica.

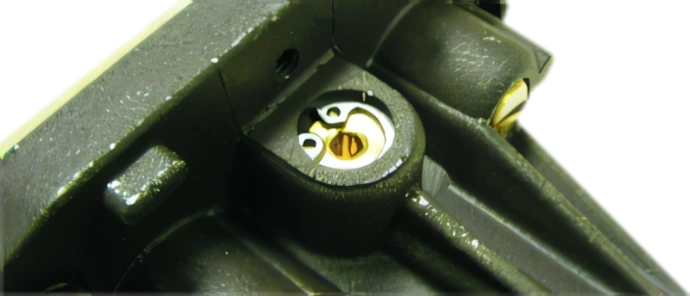

La desaceleración en cierre garantiza movimientos silenciosos y fluidos incluso de las puertas más voluminosas. Además, mediante un tornillo es posible regular la intensidad de desaceleración en función de cada situación.

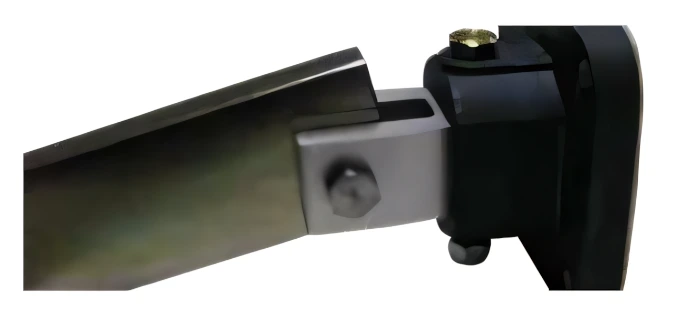

Los soportes traseros y el vástago, ambos articulados, permiten hacer una instalación fácil y segura en cualquier situación.
Características Principales
Actuador oleodinámico de superficie para portones abatibles comunitarios y residenciales pesados.
Vástago de 390 mm de carrera útil para hojas de hasta 4.5 m de ancho y 500 kg de peso.
Anclajes articulados: soportes traseros y extremo de vástago montados sobre rótulas para facilidad de instalación.
Maniobra más ágil: tiempo de apertura de 30 segundos y cierre de 28 segundos + desaceleración a 90°.
Sistema Reversible: absorbe la fatiga mecánica del viento; requiere electrocerradura (incluida en el kit).
Elevada potencia hidráulica: empuje de 6,500 N ($650\text{ kgf}$) y tracción de 5,200 N con bomba de 0.9 l/min a 40 Bar.
Capacidad de fluido: depósito interno con 3.0 Litros de aceite sintético dieléctrico BFT Idrolux.
- Embrague hidráulico anti-aplastamiento mediante dos válvulas bypass ajustables.
- Desaceleración mecánica regulable al cierre en los últimos 20 mm de la carrera del vástago.
- Alta frecuencia operativa: certificado para 500 maniobras en 24 horas con protección térmica a 160 °C.
- Manilla de desbloqueo manual fabricada en latón de alta resistencia con cerradura de llave personalizada.
- Cuadro de mando BFT ALCOR AC A (120V) con potenciómetros, DIP-switches y borneras extraíbles.
- Incluye receptor de radio para 63 transmisores, 2 controles remotos y chapa de bloqueo de pivote.
Características técnicas | Pistón P4.5
- Tipo de operador: Actuador oleodinámico (hidráulico) de superficie
- Modelo del fabricante: BFT P4.5 (120V)
- Ancho máximo de hoja: 4.5 m
- Peso máximo de hoja: 500 kg
- Carrera útil del vástago: 390 mm
- Carrera de desaceleración: 20 mm al final de la maniobra de cierre
- Fuerza máxima de empuje: 6,500 N (650 kgf)
- Fuerza máxima de tracción: 5,200 N (520 kgf)
- Presión máxima del circuito: 4 MPa (40 Bar)
- Caudal de la bomba hidráulica: 0.9 l/min
- Capacidad de aceite: 3.0 Litros de fluido sintético BFT Idrolux
- Ángulo máximo de apertura: 123°
- Tiempo de maniobra en apertura: 30 s
- Tiempo de maniobra en cierre: 28 s + tiempo de desaceleración
- Sistema de bloqueo: Reversible (requiere electrocerradura obligatoria)
- Seguridad anti-aplastamiento: Embrague hidráulico con dos válvulas bypass ajustables
- Desaceleración / Paro suave: Desaceleración mecánica regulable por tornillo en la fase de cierre
- Cadencia de trabajo: 500 maniobras en 24 horas
- Desbloqueo manual: Manilla de latón con cerradura de llave personalizada
- Presión acústica de trabajo: $\text{LpA} < 70\text{ dBA}$
- Peso del operador: 12.25 kg
- Grado de protección: IP55
- Condiciones ambientales de trabajo: -10 °C a +60 °C
- Alimentación del motor: 120V CA / 60 Hz
- Potencia absorbida del motor: 250 W
- Corriente absorbida: 1.1 A
- Velocidad de rotación del motor: 2,800 RPM
- Protección térmica del motor: 160 °C

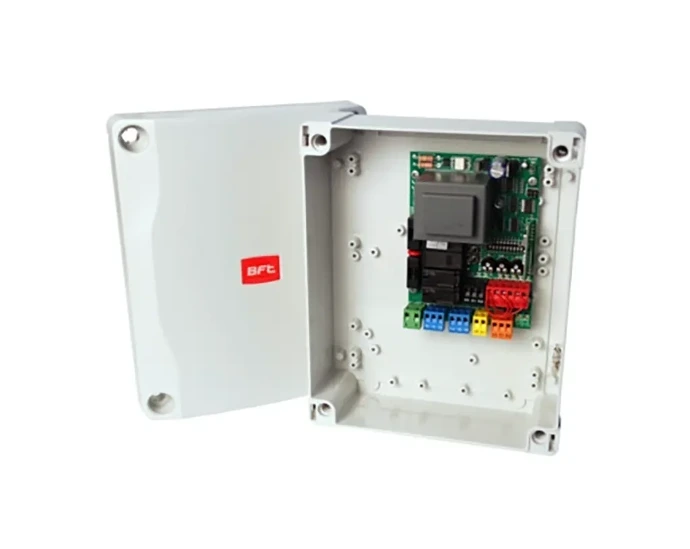

Características técnicas | Tarjeta ALCOR AC A
- Alimentación de red: 110V - 120V CA ±10% / 60 Hz
- Capacidad de potencia máxima: Hasta 750 W total (soporte para 1 o 2 motores de 300 W máx. por salida)
- Salida de potencia para accesorios: 24V CA (0.2 A máx.)
- Salida para electrocerradura: Salida dedicada para activación de la chapa de bloqueo de pivote incluida
- Terminales de conexión: Bloques de terminales extraíbles codificados por color
- Protección y diagnóstico: LEDs indicadores de estado de entradas y detección de fallas
- Interfaz de programación: Ajuste rápido mediante potenciómetros (trimmers) y microinterruptores (DIP-switches)
- Lógicas de operación: Lógica de 4/3 pasos, apertura peatonal/parcial, mandos separados de Abrir / Cerrar y Paro (STOP)
- Gestión de cierre: Función para mantener la presión / bloqueo al final de la carrera
- Compatibilidad de seguridad: Entrada para fotocélula verificada, entrada para barra activa/resistiva verificada y botón de inicio (Start)
- Receptor de radiofrecuencia: Receptor integrado de 2 canales con capacidad para memorizar hasta 63 controles remotos BFT (433.92 MHz)
