KIT PISTONES HIDRÁULICOS FADINI HINDI 880 EVO
400mm (120V)
El Kit Fadini Hindi 880 EVO (Vástago de 400 mm) es un operador oleodinámico (hidráulico) de origen 100% italiano diseñado para la automatización de portones abatibles de uso muy intensivo e industrial, capaz de mover hojas de hasta 4.0 metros de ancho y 550 kg de peso (400 kg a la máxima longitud recomendada).
Su construcción con bomba hidráulica orbital ultrasilenciosa de acero especial y cuerpo de aluminio extruido anodizado con protección IP67 le permite operar bajo las condiciones climáticas más exigentes (de -25 °C a +80 °C).

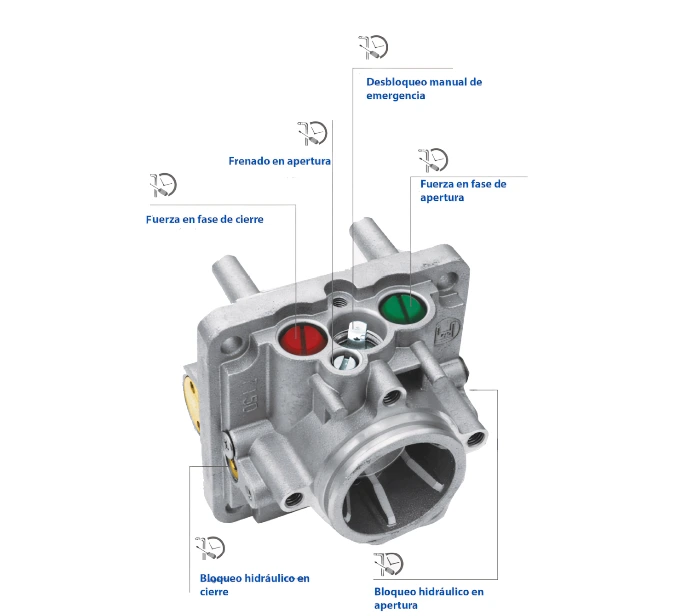

Válvula Selectora EVO y Sistema de Frenado Personalizable
La gran innovación tecnológica del Hindi 880 EVO radica en su conjunto de válvula EVO de nueva generación. Un solo modelo permite seleccionar mecánicamente el tipo de bloqueo hidráulico deseado directamente durante la instalación:
Reversible (N): Libre sin bloqueo.
Bloqueo en Apertura (A) o Bloqueo en Cierre (B).
Bloqueo Bidireccional (BB): Bloqueo rígido en ambas posiciones.

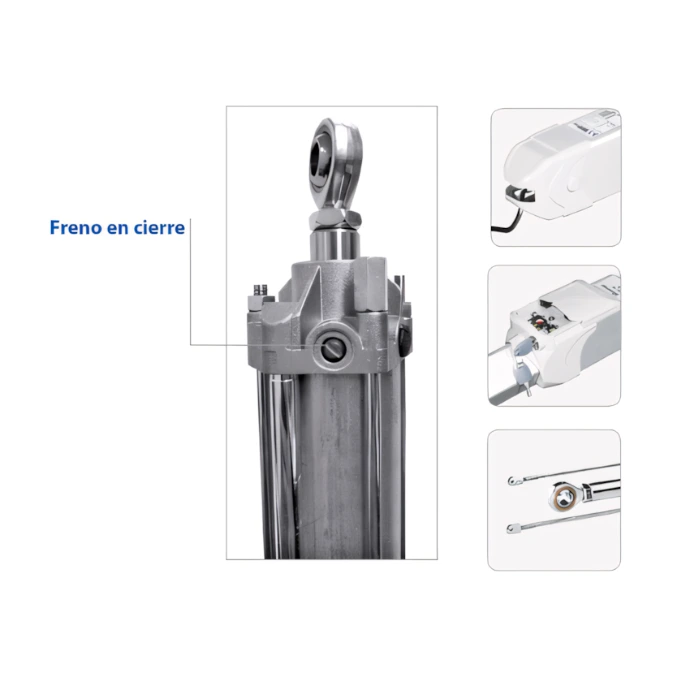

Asimismo, integra un sistema de freno hidráulico totalmente regulable (solo apertura, solo cierre, ambos o sin freno) y par de válvulas bypass anti-aplastamiento de máxima presión para un ajuste preciso de la fuerza de empuje.
Confiabilidad Industrial e Integración Electrónica
Diseñado para instalaciones de alto flujo urbano y comercial (condominios, parques industriales, accesos de alta frecuencia), el motor eléctrico sumergido en aceite dieléctrico Fadini HF.PLI 708L disipa el calor eficientemente evitando la fatiga térmica. Se complementa con vástago de acero con tratamiento de cromo duro de 20 mm de diámetro, desbloqueo manual mediante llave cifrada personalizada y cuadro de control electrónico (como ELPRO 27HP) con receptor y controles remotos de alta frecuencia.
Aspectos Destacados y Observaciones Técnicas
(Notas de expertos)
I. Uso de Electrocerradura en Hojas Largas: Aunque el pistón se configure en modo Bloqueo Bidireccional (BB), Fadini recomienda técnicamente la instalación de una electrocerradura de piso/lateral en hojas con anchos superiores a 2.0 metros. Esto previene que el apalancamiento ejercido por el viento force la hidráulica interna del motor.
II. Ventaja de la Válvula EVO: En modelos hidráulicos tradicionales de otras marcas, se requiere decidir desde la fábrica si el motor debe ser reversible o bloqueado. La serie EVO elimina el riesgo de error en inventario al permitir cambiar entre modo Reversible (N) y Bloqueado (BB/A/B) simplemente ajustando el selector interno durante el montaje.
III. Importancia de los Topes de Piso: Al carecer de paros electromecánicos internos de vástago, el sistema requiere obligatoriamente topes mecánicos físicos rígidos en el piso tanto al abrir como al cerrar. El freno hidráulico del motor amortigua el impacto final, pero la parada física debe realizarse contra la estructura.
Potencia Oleodinámica Industrial (4,200 N - 6,300 N)
Fuerza de empuje hidráulico para hojas pesadas de hasta 4.0 m y 550 kg.
Válvulas Bypass Anti-Aplastamiento
Regulación física independiente de la fuerza de empuje para apertura y cierre.
Válvula EVO Multi-Configuración
Configura el bloqueo hidráulico (bloqueado/reversible) y el freno en sitio sin cambiar de modelo.
Características Principales
Actuador oleodinámico (hidráulico) de superficie para uso muy intensivo en aplicaciones residenciales, colectivas e industriales.
Vástago extendido de 400 mm en acero tratado con cromo duro de 20 mm de diámetro.
Capacidad máxima por hoja: hasta 4.0 m de ancho y peso de 550 kg.
Válvula EVO integrada: permite configurar bloqueo bidireccional (BB), solo apertura (A), solo cierre (B) o reversible (N) en un solo producto.
Frenado hidráulico de final de carrera configurable (apertura, cierre, ambos o sin freno).
Sistema de seguridad anti-aplastamiento de alta precisión mediante válvulas de máxima presión bypass independientes.
Motor eléctrico de alta resistencia sumergido en aceite especial Fadini 708L con doble cojinete de soporte.
Construcción exterior en aluminio extruido anodizado con protección de grado marino IP67.
Disponible en configuraciones de bomba hidráulica P5 (1.4 l/min - rápida)
Desbloqueo manual seguro mediante llave cifrada personalizada.
Marcado CE y certificación europea de ensayos de tipo ITTP.
Características técnicas | Piston Hindi EVO
- Tipo de operador: Actuador oleodinámico (hidráulico) de superficie para portones abatibles

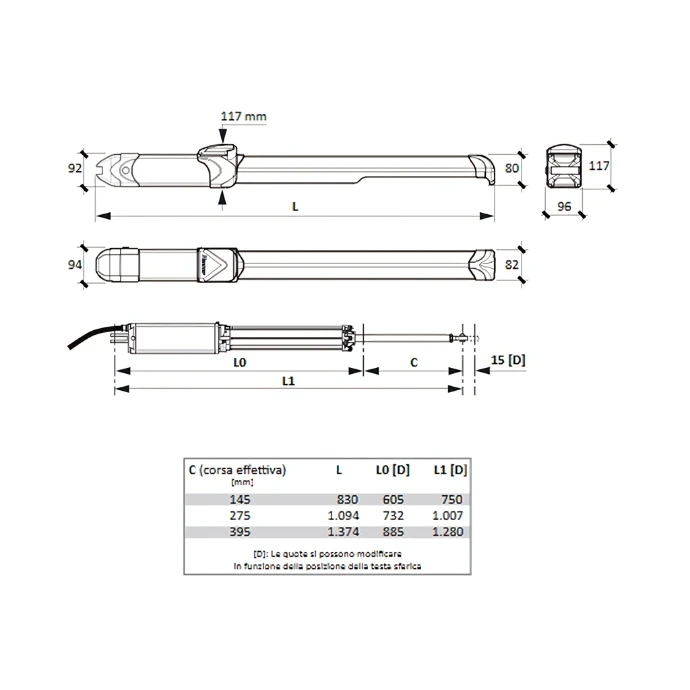

- Modelo: Hindi 880 EVO C400 (Vástago 400 mm)
- Carrera real del vástago: 395 mm (nominal 400 mm)
- Diámetro del vástago: 20 mm (acero tratado en cromo duro)
- Ancho máximo de hoja: 4.0 m
- Peso máximo de hoja: 550 kg
Caudal de la bomba hidráulica: 1.4 l/min (P5)
- Velocidad lineal de apertura: 17 mm/s (P5)
- Velocidad lineal de cierre: 14 mm/s (P5)
- Fuerza lineal de apertura: 4,200 N (P5)
- Fuerza lineal de cierre: 5,200 N (P5)
- Configuración de bloqueo (Válvula EVO): N (Reversible), A (Bloqueo apertura), B (Bloqueo cierre), BB (Bloqueo bidireccional)
- Frenado final de carrera: Freno hidráulico mecánico ajustable (Apertura, Cierre, Ambos o Sin freno)
- Seguridad mecánica: Válvulas bypass rojas/verdes para regulación manual de fuerza de empuje
- Topes mecánicos requeridos: Obligatorios en piso tanto para posición abierta como cerrada
- Tipo de aceite: Aceite hidráulico sintético Fadini HF.PLI 708L
- Temperatura de trabajo: -25 °C a +80 °C
- Grado de protección del actuador: IP67
- Peso del actuador: 14.0 kg por brazo (versión vástago 400 mm)
Alimentación del motor: 120V - 125V CA / 60 Hz (Versión América)
Potencia máxima absorbida: 250 W
Potencia de rendimiento útil: 180 W
Corriente máxima absorbida: 1.2 A
Frecuencia de trabajo / Ciclo: Muy Intensivo (45 ciclos/hora)

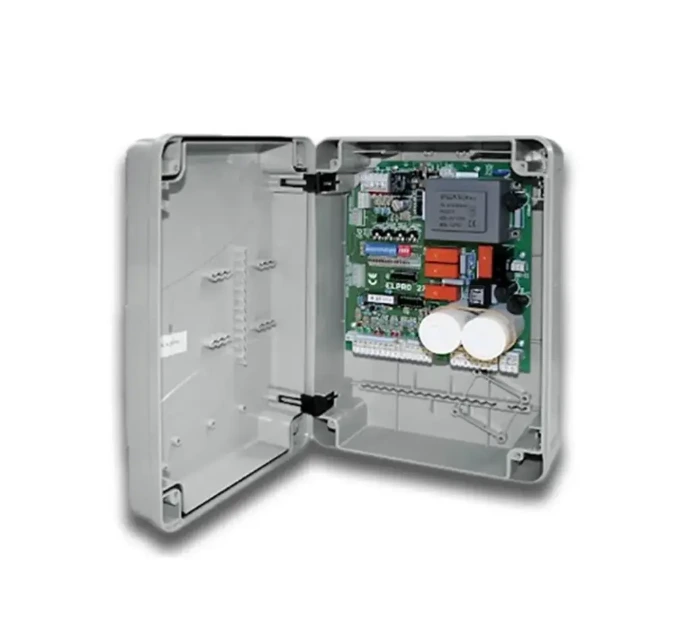

Características técnicas | Tarjeta ElPRO 27
Alimentación de entrada: 110V - 120V CA / 60 Hz
Potencia máxima admisible: Soporte para 2 motores de hasta 250 W cada uno
Ajuste de tiempos: Programación de tiempo de trabajo, tiempo de pausa para cierre automático y desfasamiento de hojas
Lógica de funcionamiento: Paso a paso, automático, semiautomático y función de paro de emergencia
Conectividad de seguridad: Entradas para fotoceldas de apertura/cierre, bandas sensibles de presión y botón de paro
Salidas auxiliares: Salida de 24VCA para accesorios y salida para luz intermitente/lámpara de señalización
Receptor de radio: Receptor multicanal enchufable de 433.92 MHz

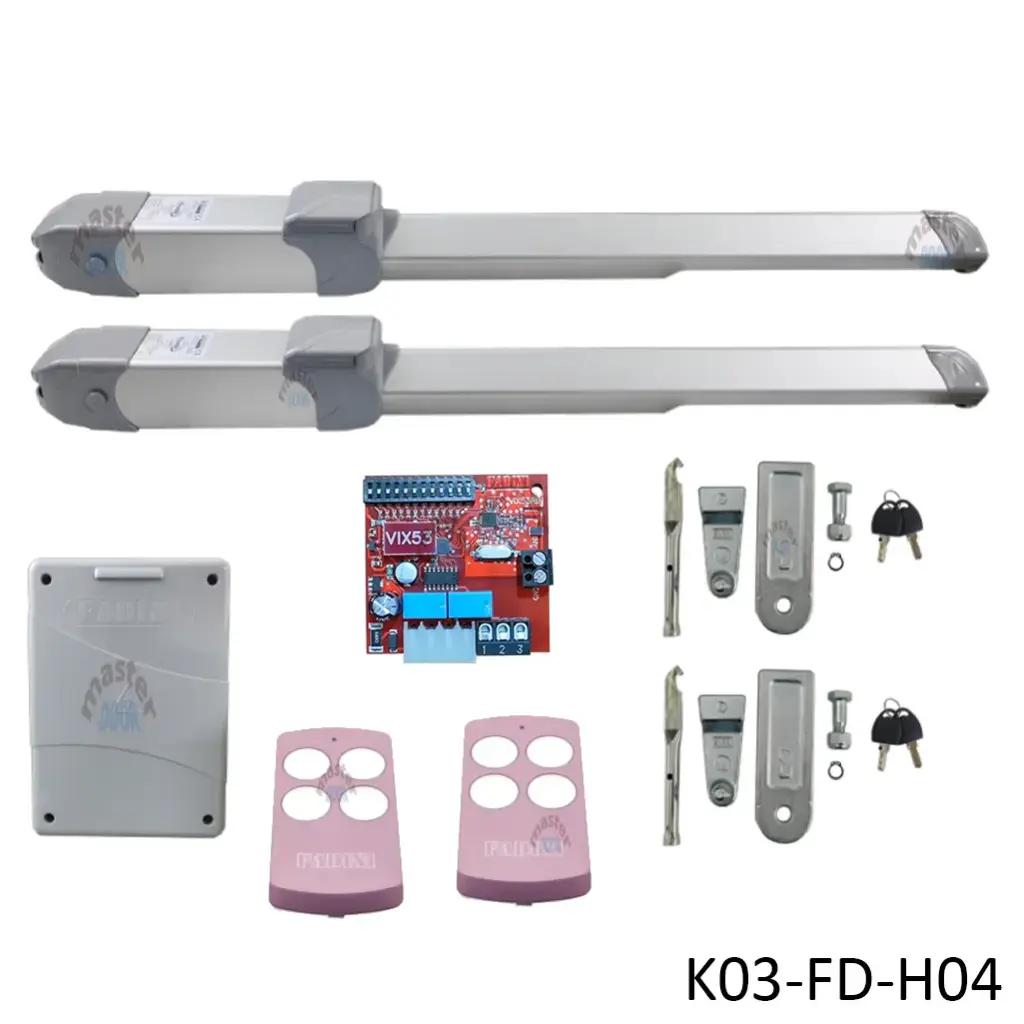

Accesorios incluidos en el kit: 2 Pistones Fadini Hindi 880 EVO C400, 1 Tarjeta Electrónica en gabinete IP, 1 Receptor de radio y 2 Transmisores remotos.
Cotizar KIT FADINI HINDI EVO 880 400mm 2 Hojas
Confirmaremos existencias, especificaciones, compatibilidad y tiempos de entrega antes de procesar el pedido.
