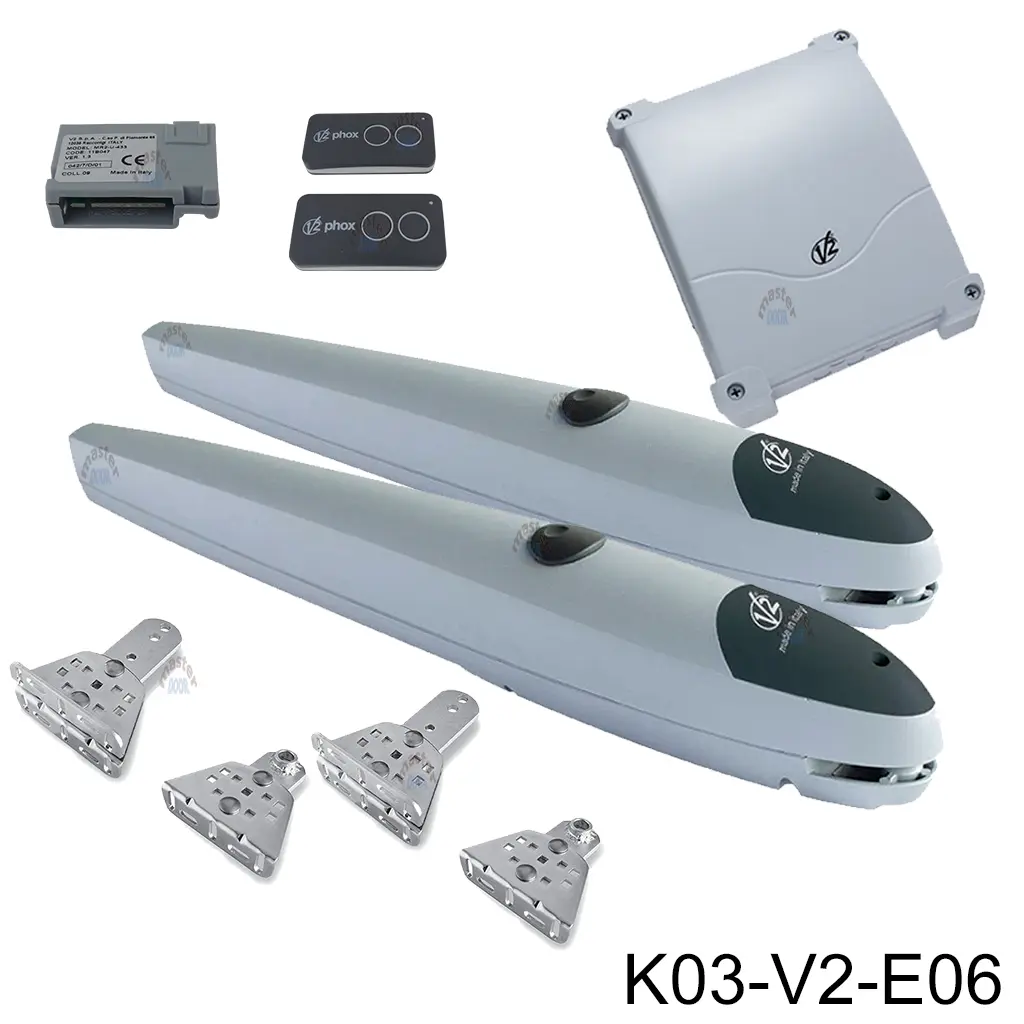

KIT PISTONES V2 NYK 24V con CITY 2+ 120V
El Kit V2 NYK 24V con central de control City 2+ 120V es un sistema electromecánico irreversible de origen italiano diseñado para la automatización de portones abatibles residenciales de una o dos hojas de hasta 2.0 metros de ancho y 250 kg de peso por hoja. Con una carrera útil de arrastre de 360 mm y una velocidad de avance regulable de 13 a 16 mm/s, ejecuta la apertura a 90° en tan solo 16 segundos, ofreciendo una maniobra suave, ágil y altamente silenciosa.
Diseño Versátil y Mecánica de Precisión
El actuador V2 NYK destaca por su versión única ambidiestra (compatible para instalación en hoja derecha o izquierda indistintamente) y por sus soportes de fijación ajustables de rápida instalación. Integra de fábrica un tope mecánico de apertura interno, eliminando la necesidad de colocar topes en el piso al abrir. Despliega una fuerza de empuje de 1,500 N consumiendo 80 W por motor (con pico de corriente de 6 A), operando en rangos térmicos extremosos de -20 °C a +55 °C con protección IP44 y un peso por brazo de solo 6 kg.
Gestión Electrónica Italiana de Alta Gama, City 2+
La central V2 City 2+ 120V en gabinete IP55 representa la cúspide de la programación electrónica mediante pantalla y menús navegables. Permite el autoaprendizaje de tiempos de trabajo, regulación de potencia con parcialización de corriente y detección amperométrica de obstáculos. Ofrece aislamiento eléctrico total entre potencia y control, desconexión de entradas de seguridad vía software (sin puentear clemas), prueba automática de accesorios (autotest), relé auxiliar programable para luces de cortesía, función de ahorro de energía (ENERGY SAVING) y compatibilidad con kit de batería de respaldo opcional (código 161212) para continuidad operativa sin red eléctrica.
Aspectos Destacados
Este kit destaca en el mercado residencial por su diseño ambidiestro, la inclusión del tope mecánico interno para apertura y la central electrónica V2 City 2+
La capacidad de gestionar todo el sistema a través de una pantalla digital, configurar el autotest de fotoceldas y desactivar entradas de seguridad sin requerir puentes físicos en las clemas de conexión agiliza drásticamente el proceso de instalación y mantenimiento, posicionándolo como una alternativa técnica sumamente limpia, segura y moderna.
Apertura Rápida a 90° en 16 s (1,500 N)
Maniobra ágil con vástago de 360 mm y tope mecánico de apertura integrado.
Central Italiana V2 City 2+ con Pantalla
Menú intuitivo, autoaprendizaje de tiempos y autotest de accesorios.
Diseño Universal Ambidiestro
Un solo modelo para hojas izquierdas o derechas con soportes ajustables.
Seguridad Amperométrica y Sin Puentes
Detección de obstáculos por corriente y deshabilitación de entradas vía software.
Características Principales
Actuador electromecánico irreversible a 24VCD para portones abatibles residenciales de hasta 2 m y 250 kg.
Apertura rápida y progresiva a 90° en 16 segundos (velocidad de vástago de 13 a 16 mm/s).
Tope mecánico de apertura integrado directamente en la estructura del pistón.
Diseño ambidiestro universal: la misma versión aplica para colocación derecha e izquierda.
Soportes de fijación ajustables para un montaje rápido sin complicaciones de geometría.
Central V2 City 2+ con pantalla digital para programación por menú y monitoreo constante de entradas.
Aprendizaje automático de tiempos de trabajo y detección amperométrica de obstáculos.
Aislamiento eléctrico completo entre circuito digital y de potencia con protección contra cortocircuitos.
Autotest preventivo de dispositivos de seguridad (fotoceldas y bandas) antes de cada maniobra.
Desactivación de entradas de seguridad vía menú de configuración (sin necesidad de hacer puentes de cable).
Soporte para funcionamiento en apagones mediante tarjeta cargadora y batería opcional (código 161212).
Relé auxiliar programable (luz de cortesía, intermitente o señales de estado) y modo ENERGY SAVING.
Características técnicas | Pistón NYK 24V
Tipo de operador: Pistón electromecánico irreversible para portón abatible
Modelo del fabricante: V2 NYK 24V
Peso máximo por hoja: 250 kg
Ancho máximo por hoja: 2.0 m
Carrera útil del vástago: 360 mm
Fuerza máxima de empuje: 1,500 N
Velocidad de avance: 0.013 – 0.016 m/s (13 – 16 mm/s)
Tiempo de apertura (0-90°): 16 s
Orientación: Versión única universal (ambidiestro: izquierda / derecha)
Topes mecánicos: Tope interno de apertura integrado de fábrica (tope de cierre mecánico disponible como accesorio)
Montaje: Soportes de fijación ajustables
Peso del actuador: 6.0 kg por brazo
Grado de protección: IP44
Temperatura de funcionamiento: -20 °C a +55 °C
Alimentación del motor: 24VCD
Potencia eléctrica del motor: 80 W
Absorción de corriente en vacío: 0.4 A
Absorción máxima (pico de arranque): 6 A
Capacitor de trabajo: No aplica (Motor 24VCD)
Factor de servicio / Ciclo de trabajo: 30%

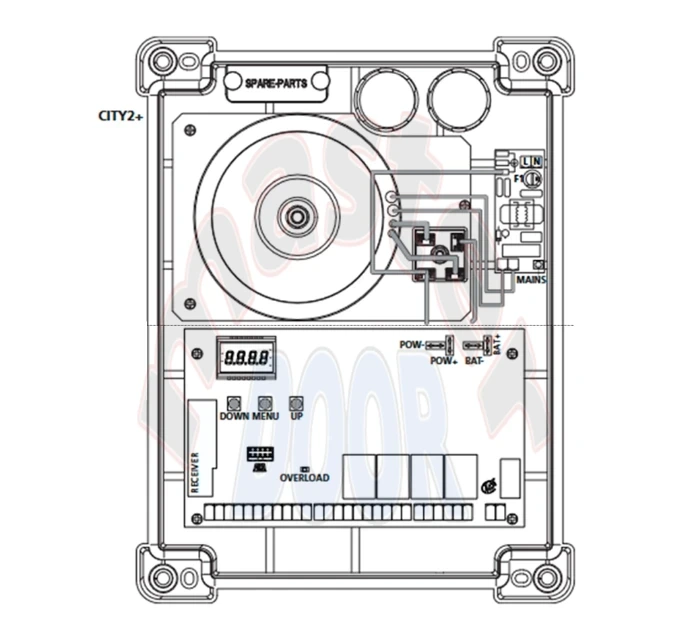

Características técnicas | Tarjeta City 2
Alimentación de entrada: 120V CA / 60 Hz
Alimentación de motores: 24VCD (hasta 2 actuadores)
Carga máxima total soportada: 250 W (2 motores + accesorios)
Carga nominal por motor: 80 W por salida
Carga máxima para accesorios (24V): 7 W
Salida de señalización: Salida de baja tensión a 24V para lámpara piloto o luz intermitente
Fusibles de protección: 2.5 A (protección de tarjeta)
Aislamiento eléctrico: Aislamiento total entre circuito digital de control y circuito de potencia
Protecciones electrónicas: Protección contra cortocircuitos en central, motores y periféricos
Grado de protección del gabinete: IP55
Temperatura de trabajo (tarjeta): -20 °C a +60 °C
Interfaz de usuario: Pantalla digital para programación, diagnóstico y visualización constante del estado de entradas
Programación de tiempos: Aprendizaje automático de tiempos de trabajo mediante menú guiado
Control de fuerza y aceleración: Regulación de potencia con parcialización de corriente
Seguridad anti-aplastamiento: Detección de obstáculos por monitoreo de corriente (amperométrica)
Gestión de accesorios: Test automático de dispositivos de seguridad (fotoceldas y bandas) previo a cada maniobra
Flexibilidad de instalación: Desactivación de entradas de seguridad no utilizadas mediante menú (sin necesidad de colocar puentes físicos en clemas)
Funciones avanzadas: Relé auxiliar con lógica programable (luces de cortesía o señalización) y función de ahorro de energía ENERGY SAVING
Respaldo de energía: Compatible con tarjeta cargadora y kit de batería de respaldo opcional (código 161212)
Cotizar KIT V2 NYK 2 hojas
Confirmaremos existencias, especificaciones, compatibilidad y tiempos de entrega antes de procesar el pedido.
