Pistón Electromecánico Abatible GR300 24VDC
El Kit GR300 24V es un sistema automatizado electromecánico diseñado para la motorización de portones abatibles residenciales de una o dos hojas de hasta 2.5 metros de ancho y 300 kg de peso por hoja.
Equipado con motores de corriente continua a 24VDC y gestionado por la central electrónica inteligente DUAL 2L4, el kit proporciona un desplazamiento fluido, seguro y de muy bajo nivel de ruido con control preciso de velocidad y rampas de desaceleración.

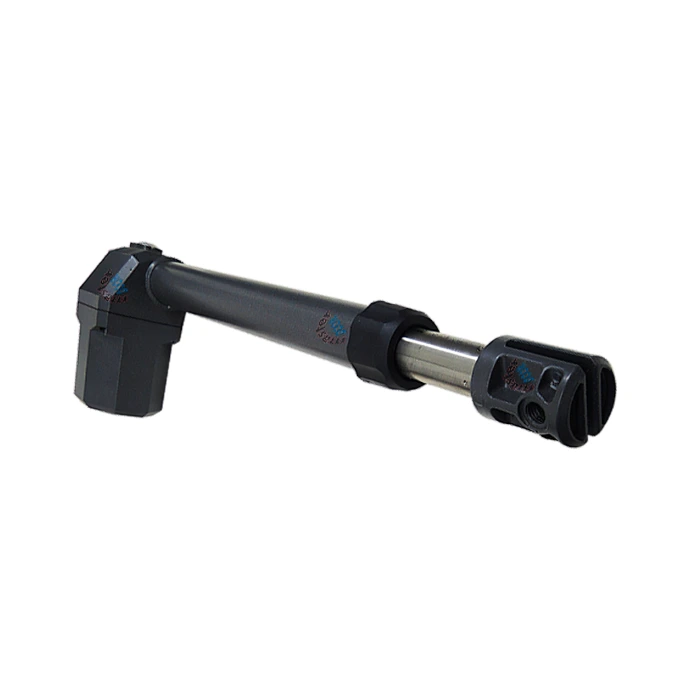

Construcción y Mecánica de los Accionadores
Cada pistón está construido sobre un chasis de aluminio inyectado de alta densidad con protección IP43 y herrajes de montaje en acero galvanizado. Opera mediante un vástago de 300 mm de carrera útil que se desplaza a 1.9 cm/s, impulsado por un reductor autobloqueante capaz de generar una fuerza máxima de 1500 N.
Inteligencia Electrónica y Control
El cuadro de mando AERF DUAL 2L4 convierte la alimentación de red comercial (110 VAC) para gestionar hasta dos motores a 24VDC. Permite programar desfases independientes de tiempo entre hojas para la apertura y el cierre, regulación electrónica de fuerza/par, arranque y paro suave, así como cierre automático temporizado. Posee un receptor de radiofrecuencia integrado a 433.92 MHz con capacidad de hasta 254 códigos y memoria de autoaprendizaje.
Respaldo de Energía y Seguridad
El cuadro DUAL 2L4 cuenta con lógica integrada para la conexión de un módulo de baterías de respaldo a 24VCD (4.5 Ah), garantizando que el acceso continúe funcionando normalmente durante interrupciones en el suministro eléctrico de la red comercial. Cada pistón cuenta con su respectivo mecanismo de desbloqueo manual mediante llave de seguridad.
Nota de Ingeniería (Cerradura Electromecánica): Conforme a la especificación técnica del fabricante, en hojas que superen los 1.8 metros de longitud se aconseja el uso de una chapa eléctrica a 12V/24V para proteger el reductor del motor contra impactos por viento o fuerzas externas.
Alimentación auxiliar de respaldo
Tensión de respaldo: Baterías recargables de 24VCD (4.5 Ah)
Cargador integrado: Vía tarjeta DUAL 2L4
Fuerza y Rendimiento de 1500 N
Operación mecánica firme para portones residenciales de hasta 300 kg por hoja.
Construcción en Aluminio y Acero Galvanizado
Protección IP43 resistente a la intemperie en climas de -25 °C a +60 °C.
Autonomía por Baterías de Respaldo
Conexión directa a baterías de 24VCD (4.5 Ah) para operar durante apagones.
Central Electrónica AERF DUAL 2L4
Control de desfase de hojas, regulación de fuerza y paro suave en un único cuadro.
Características Principales
Alimentación general de red a 110 VAC / 60 Hz con salida a motores de 24VDC.
Fuerza máxima de empuje de 1500 N por pistón.
Capacidad de arrastre de hasta 300 kg y 2.5 metros de longitud por hoja.
Cuadro de mando inteligente DUAL 2L4 con gestión de desaceleración y fuerza.
Radiofrecuencia integrada de 433.92 MHz para 254 códigos.
Carrera útil del vástago de 300 mm
Velocidad constante de 1.9 cm/s (19 mm/s).
Apertura a 90° en 16 segundos por hoja.
Compatible con módulo de baterías de respaldo a 24VCD (4.5 Ah).
Desbloqueo manual individual mediante llave de seguridad.
Grado IP43 en accionadores y tolerancia térmica de -25 °C a +60 °C.
Características técnicas pistón GR-300 24Vdc
- Tipo de equipo: Operador electromecánico de vástago para portón abatible
- Fuerza máxima de empuje: 1500 N
- Capacidad máxima de carga: 300 kg (hojas de 1.5 m) / 200 kg (hojas de 2.5 m)
- Longitud máxima por hoja: 2.5 metros
- Carrera útil del vástago: 300 mm
- Velocidad lineal del vástago: 1.9 cm/s (0.019 m/s)
- Materiales del cuerpo: Chasis de aluminio inyectado; soportes de acero galvanizado
- Sistema de transmisión: Reductor autobloqueante (mantiene la hoja cerrada sin cerradura en hojas cortas)
- Tensión de operación del motor: 24V DC
- Potencia nominal absorbida: 70 W
- Intensidad máxima de corriente: 5.5 A
- Capacitor de arranque: N/A (Solo aplica para versión 120V)
- Protección térmica interna: N/A (Solo aplica para versión 120V)
- Tiempo de maniobra a 90°: 16 segundos
- Sistema de desacoplamiento: Bloqueo/Desbloqueo manual por llave de seguridad
- Grado de protección IP: IP43
- Temperatura de operación: -25 °C a +60 °C
- Cerradura auxiliar recomendada: Uso aconsejado para hojas mayores a1.8 m
Características técnicas tarjeta electrónica
- Modelo: AERF DUAL 2L4
- Tipo de montaje: Caja de protección para intemperie
- Indicadores visuales: Indicadores LED de diagnóstico luminoso en las entradas de control
- Tensión de alimentación general: 110 VAC +/- 10% (60 Hz)
- Salida de potencia para motores: 24 VDC (soporta 1 ó 2 motores)
- Salida de alimentación para accesorios: 24V AC / 33V AC (250 mA máx.)
- Salida para cerradura / Luz auxiliar: Salida dedicada para electrocerradura a 12V/24V y luz de cortesía
- Compatibilidad con baterías de respaldo: Conexión nativa para módulo de batería recargable a 24VCD (4.5 Ah) con función de carga integrada
- Regulación de par / fuerza: Ajuste electrónico de fuerza y par en motores
- Gestión de velocidad: Desaceleración y paro suave al final del recorrido (apertura y cierre)
- Gestión de hojas: Programación de tiempos de desfase independientes entre hojas
- Cierre automático: Temporizador de espera programable de 5 segundos a 2 minutos
- Radiofrecuencia integrada: Receptor a 433.92 MHz con sensibilidad superior a -100 dBm (alcance máx. 60 m con antena incorporada)
- Capacidad de memoria RF: 254 códigos mediante sistema de autoaprendizaje (72,000 billones de combinaciones)
- Entradas de seguridad: Bornes para fotoceldas de seguridad, botón de parada de emergencia (STOP) y pulsador alternativo / peatonal
