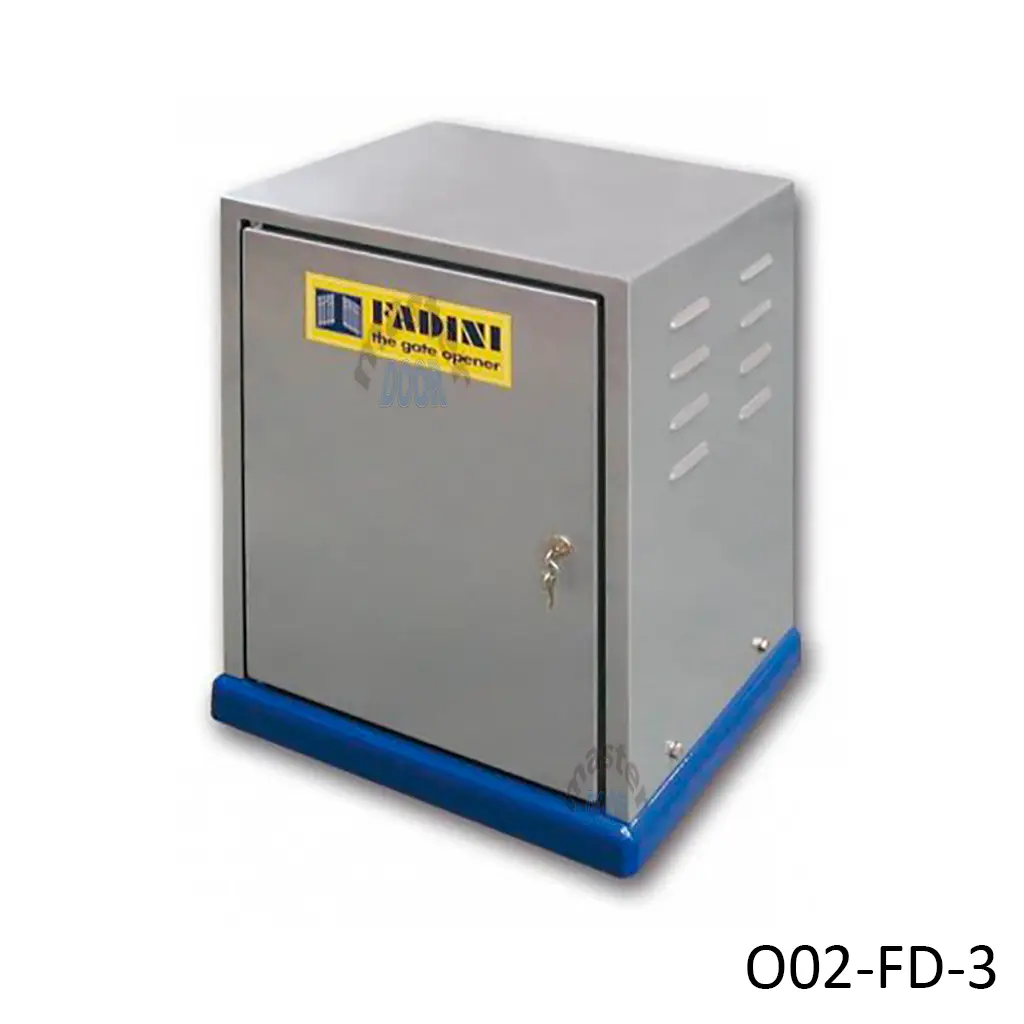

Motorreductor Electromecánico FIBO 400 para Portones Corredizos Industriales de hasta 4000 Kg
Operador electromecánico trifásico de 3 HP para portones industriales deslizantes de hasta 4000 kg. Sistema completo integrado en gabinete metálico de protección que incluye motorreductor con acoplamiento tornillo sin fin-corona en baño de aceite, programador electrónico Elpro 37 HP con contactores de potencia en contenedor de policarbonato y finales de carrera mecánicos. Clutch mecánico ajustable y desbloqueo manual con llave hexagonal.
Características Técnicas
Motor Eléctrico
- Potencia: 2.2 kW (3.0 HP)
- Alimentación: 220 Vac trifásico @50/60Hz
- Potencia absorbida: 2800 W
- Corriente absorbida: 9.4/5.4 A
- Velocidad de rotación: 1400 rpm (50Hz) / 1700 rpm (60Hz)
- Servicio intermitente: S3-40%
- Enfriamiento: Con ventilador
- Posición: Vertical para instalación cómoda del tablero eléctrico
Motorreductor y Transmisión
- Relación de reducción: 1:40
- Revoluciones de salida: 35 rpm (50Hz) / 42.5 rpm (60Hz)
- Acoplamiento: Tornillo sin fin y corona de acero-bronce en baño de aceite
- Rodamientos: De bolas, totalmente soportado
- Engranaje de arrastre: Z24 | Módulo: 4.0
- Torque nominal: 600 Nm (50Hz) / 490 Nm (60Hz)
- Velocidad de traslación: 10.5 m/min (50Hz) / 12.8 m/min (60Hz)
- Aceite hidráulico: Oil Fadini - código 706L
Capacidad y Condiciones de Operación
- Peso máximo del portón: 4000 kg
- Peso del equipo: 105 kg
- Temperatura de operación: -25°C a 80°C
- Grado de protección: IP55 (interior del contenedor)
- Finales de carrera: Mecánicos herméticos resistentes a condiciones adversas
Rendimiento y Frecuencia de Uso
- Frecuencia de uso: Muy intensivo
- Ciclo de servicio: 60s apertura - 30s pausa - 60s cierre - 30s pausa
- Duración ciclo completo: 180 segundos
- Ciclos completos: 20 por hora
- Ciclos anuales: 57,000 (con 8 horas diarias de funcionamiento)
Sistema de Control y Seguridad

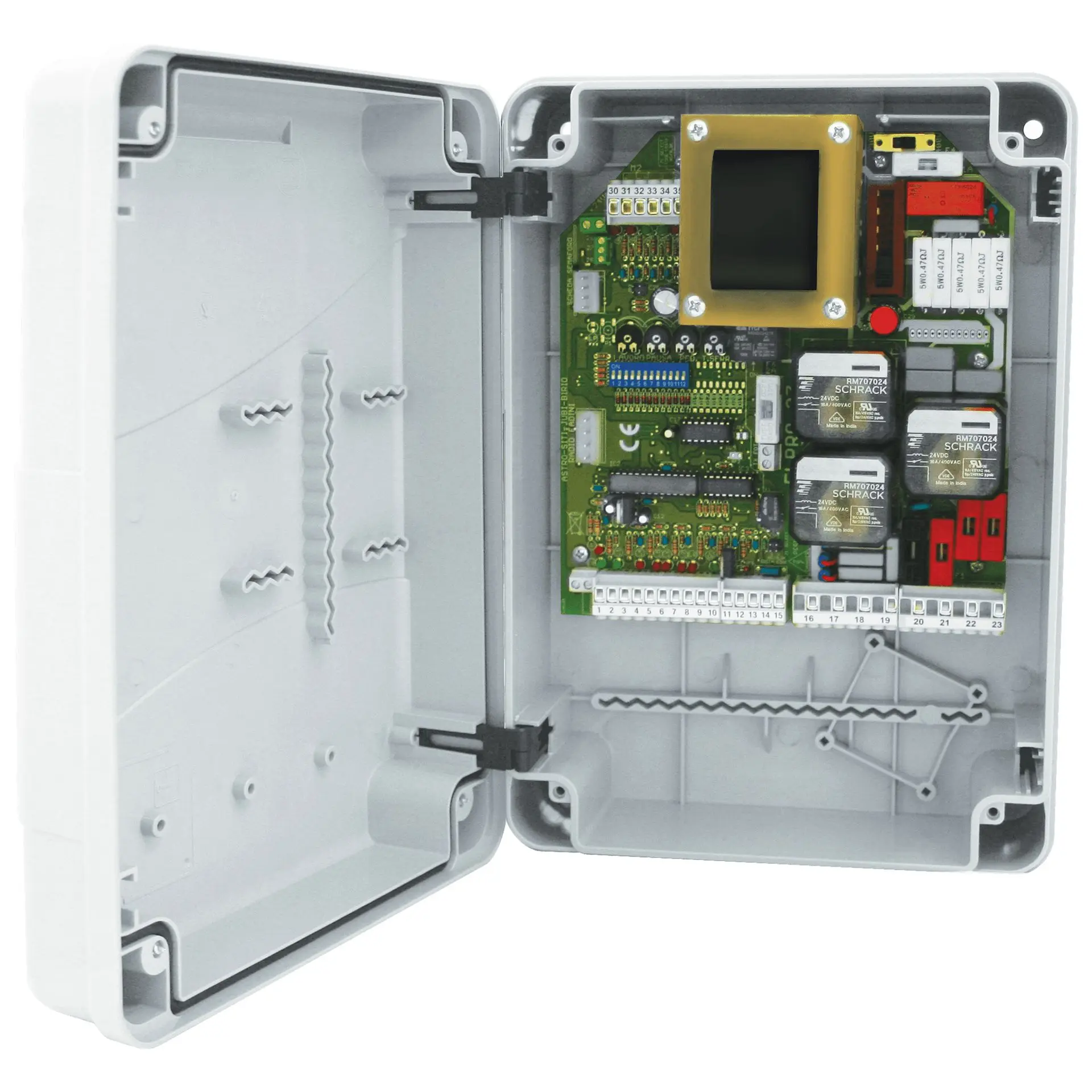

- Programador: Elpro 37 HP con contactores de potencia
- Contenedor: Policarbonato protector
- Clutch mecánico: Ajustable según tipo de portón
- Desbloqueo manual: Llave hexagonal de 32mm (incluida)
- Accesorios compatibles: Controles remotos, fotocélulas, bandas de seguridad con cable mecánico, lámparas señalizadoras
Instalación y Montaje
- Gabinete: Sólido en metal con acceso mediante llave personalizada
- Fijación al piso: Mediante pasadores o pernos de anclaje (no incluidos)
- Montaje: Agujeros pre-perforados en bancada de sujeción
- Diseño compacto: Todo integrado en un solo gabinete protector
Potencia Industrial de 3 HP Trifásico
Motor eléctrico de 2.2 kW (3 HP) con alimentación trifásica 230/400 Vac capaz de mover portones industriales de hasta 4000 kg. Torque nominal de 600 Nm a 50Hz con velocidades de traslación de hasta 12.8 m/min, ideal para aplicaciones industriales pesadas.

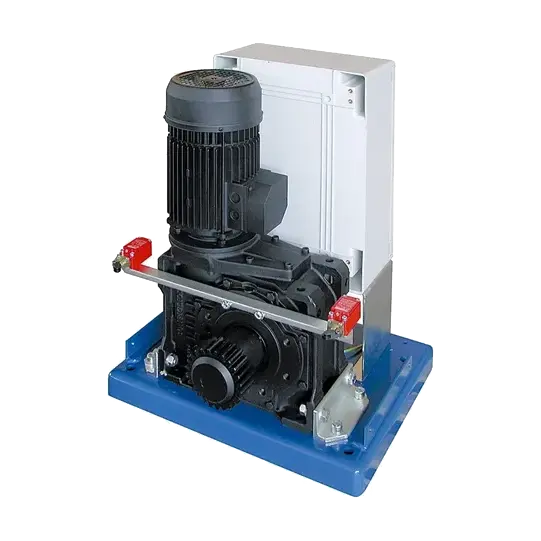

Transmisión Robusta en Baño de Aceite
Acoplamiento tornillo sin fin-corona de acero-bronce operando en baño de aceite, totalmente soportado por rodamientos de bolas. Sistema robusto y confiable con clutch mecánico ajustable según el tipo de portón para máxima seguridad.

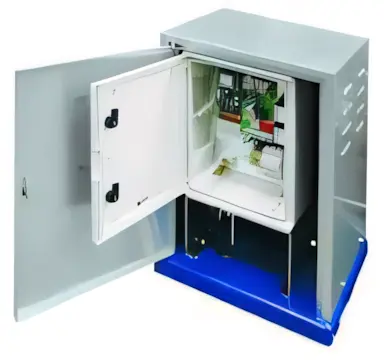

Sistema Todo-en-Uno en Gabinete Protector
Diseño compacto que integra motorreductor, programador electrónico Elpro 37 HP con contactores de potencia en contenedor de policarbonato, finales de carrera mecánicos herméticos, todo protegido en gabinete metálico sólido IP55 accesible con llave personalizada.
Sistema de Seguridad Completo y Expandible
Programador Elpro 37 HP compatible con controles remotos, fotocélulas, bandas de seguridad mecánicas y lámparas señalizadoras. Finales de carrera mecánicos herméticos resistentes a condiciones adversas y desbloqueo manual con llave hexagonal de 32mm incluida.
Uso Muy Intensivo para Aplicaciones Industriales
Diseñado para frecuencia de uso muy intensiva con capacidad de 20 ciclos completos por hora y hasta 57,000 ciclos anuales (8 horas diarias). Ciclo de servicio S3-40% con operación confiable en temperaturas de -25°C a 80°C.
Características Técnicas
- Potencia: 2.2 kW (3.0 HP)
- Alimentación: 230 Vac trifásico @50/60Hz
- Potencia absorbida: 2800 W
- Corriente absorbida: 9.4/5.4 A
- Velocidad de rotación: 1400 rpm (50Hz) / 1700 rpm (60Hz)
- Servicio intermitente: S3-40%
- Enfriamiento: Con ventilador
- Posición: Vertical para instalación cómoda del tablero eléctrico
- Relación de reducción: 1:40
- Revoluciones de salida: 35 rpm (50Hz) / 42.5 rpm (60Hz)
- Acoplamiento: Tornillo sin fin y corona de acero-bronce en baño de aceite
- Rodamientos: De bolas, totalmente soportado
- Engranaje de arrastre: Z24 | Módulo: 4.0
- Torque nominal: 600 Nm (50Hz) / 490 Nm (60Hz)
- Velocidad de traslación: 10.5 m/min (50Hz) / 12.8 m/min (60Hz)
- Aceite hidráulico: Oil Fadini - código 706L
- Peso máximo del portón: 4000 kg
- Peso del equipo: 105 kg
- Temperatura de operación: -25°C a 80°C
- Grado de protección: IP55 (interior del contenedor)
- Finales de carrera: Mecánicos herméticos resistentes a condiciones adversas
- Frecuencia de uso: Muy intensivo
- Ciclo de servicio: 60s apertura - 30s pausa - 60s cierre - 30s pausa
- Duración ciclo completo: 180 segundos
- Ciclos completos: 20 por hora
- Ciclos anuales: 57,000 (con 8 horas diarias de funcionamiento)
Cotizar FADINI FIBO 400
Debido a las dimensiones del producto, se debe de realizar una cotización individual. Por favor, agregue sus datos y nos pondremos en contacto con usted.
