Operador Electromecánico RIB Super 8000 FAST de Cremallera para Portones Industriales de hasta 8000 Kg
Operador de alta velocidad más potente del mundo para portones corredizos industriales de hasta 8 toneladas. Sistema con tecnología Inverter que proporciona arranque suave, alta velocidad (0.33 m/s) y desaceleración gradual. Motor trifásico de 3000W con freno eléctrico para eliminar inercia al final del recorrido. Mecánica sobredimensionada para uso continuo 100% con 700 ciclos diarios. Cuatro finales de carrera herméticos independientes y tarjeta de control S1-CRX con receptor integrado.
Características Técnicas
Tecnología Inverter y Control
- Tarjeta de control: S1-CRX con tecnología Inverter
- Arranque: Suave y gradual
- Desaceleración: Gradual en parte final del recorrido
- Freno eléctrico: Detención precisa eliminando inercia
- Finales de carrera: 4 independientes herméticos
- Evolución de: Super 6000 con mejoras en potencia y control
Motor y Transmisión
- Capacidad del motor: 3000 W
- Alimentación: 220V trifásico
- Absorción: 6.39 A
- Velocidad del operador: 0.33 m/s (alta velocidad)
- Fuerza de empuje: 9000 N
- Torque máximo: 405 Nm
- Módulo cremallera: 6
- Mecánica: Sobredimensionada para uso continuo
Capacidad y Rendimiento
- Peso máximo del portón: 8000 kg (8 toneladas)
- Peso del operador: 120 kg
- Temperatura de trabajo: -10°C a 55°C
- Grado de protección: IP54 (estimado)
- Servicio: 100% (uso continuo)
- Ciclos diarios recomendados: 700
- Ciclos consecutivos garantizados: 700/10m
- Mantenimiento: Ocasional para operación suave y eficiente
Tarjeta S1-CRX - Especificaciones Eléctricas
- Tensión de alimentación: 220V~ ±10%
- Frecuencia: 50/60 Hz
- Absorción máxima tarjeta: 30 mA
- Microinterruptor de red: 100ms
- Humedad: <95% sin condensación
- Potencia máxima indicador luminoso: 3W (equivalente a 1 bombilla de 3W o 5 LED con resistencia serie 2.2 kΩ)
- Carga máxima salida intermitente: 40W con carga resistiva
- Corriente para fotocélulas y accesorios: 400mA 24Vdc
- Corriente sobre conector de radio: 200mA 12Vdc
Receptor de Radio Integrado (Modelos CRX)
- Frecuencia de recepción: 433.92 MHz
- Impedancia: 52 Ω
- Sensibilidad: >2.24 μV
- Tiempo de excitación: 300ms
- Tiempo de desexcitación: 300ms
- Códigos memorizables: 62 controles remotos
Operador Más Potente del Mundo 8 Toneladas
Motor trifásico de 3000W capaz de mover portones industriales de hasta 8000 kg, el más potente del mundo. Fuerza de empuje de 9000 N con torque máximo de 405 Nm a velocidad de 0.33 m/s, ideal para portones muy largos y pesados.
Tecnología Inverter con Freno Eléctrico
Sistema Inverter avanzado que proporciona arranque suave, alta velocidad constante y desaceleración gradual al final del recorrido. Freno eléctrico que detiene el portón con precisión eliminando completamente la inercia generada.
Uso Continuo 100% para Máxima Productividad
Diseñado para servicio continuo al 100% con mecánica sobredimensionada que permite 700 ciclos diarios recomendados y 700 ciclos consecutivos garantizados cada 10 metros. Requiere solo mantenimiento ocasional para operación suave y eficiente..
Cuatro Finales de Carrera Herméticos Independientes
Sistema de posicionamiento con 4 finales de carrera herméticos independientes para máxima precisión y confiabilidad.
Advertencias Importantes de Instalación y Uso
- Uso exclusivo: Destinado únicamente para paso de vehículos
- Zona de alcance: Instalar solo si está seguro de que nadie se encuentra en el alcance del portón
- Dispositivos de seguridad: Asegurarse de usar dispositivos de seguridad apropiados según norma EN12445 para evitar que algo o alguien pueda ser golpeado por el portón
- Cremallera requerida: Usar únicamente cremallera metálica RIB
- Instalación recomendada: Se recomienda encarecidamente instalar SUPER FAST en portones que finalicen su recorrido de cierre junto al pilar y no contra él, ni contra una barra de hierro en forma de U

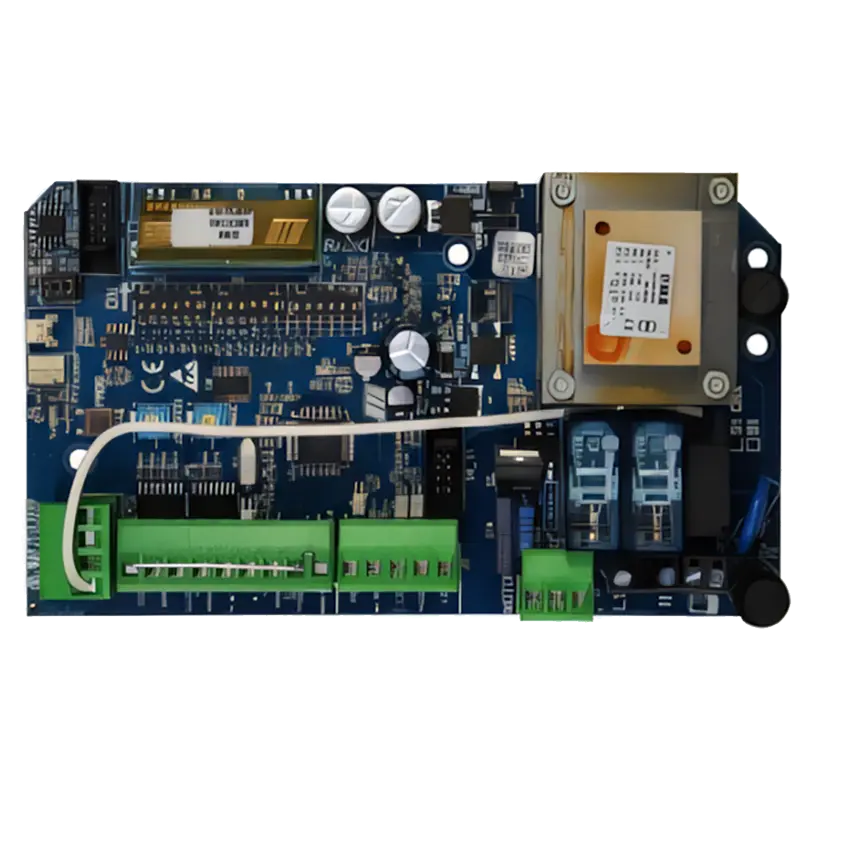

Tarjeta S1-CRX Completa con Radio Integrado
Control electrónico avanzado con receptor de radio 433.92 MHz para 62 controles remotos. Salidas dedicadas para fotocélulas y accesorios (400mA 24Vdc), indicador luminoso de portón abierto y salida intermitente de 40W.
Características técnicas
- Alimentación del sistema: 220V~ ±10%, 50/60 Hz
- Alimentación del motor: 220V trifásico
- Potencia del motor: 3000 W
- Absorción del motor: 6.39 A
- Absorción de la tarjeta: 30 mA máximo
- Microinterruptor de red: 100ms
- Corriente para fotocélulas/accesorios: 400mA 24Vdc
- Corriente para radio: 200mA 12Vdc
- Salida indicador luminoso: 3W máximo (1 bombilla 3W o 5 LED con 2.2kΩ)
- Salida intermitente: 40W con carga resistiva
- Receptor de radio: 433.92 MHz, impedancia 52Ω, sensibilidad >2.24μV
- Códigos memorizables: 62 controles remotos
- Tiempo excitación/desexcitación: 300ms
- Humedad operativa: <95% sin condensación
- Tipo: Trifásico con tecnología Inverter
- Capacidad: 3000 W
- Peso máximo del portón: 8000 kg (8 toneladas)
- Velocidad: 0.33 m/s
- Fuerza de empuje: 9000 N
- Torque máximo: 405 Nm
- Módulo cremallera: 6
- Peso del operador: 120 kg
- Temperatura: -10°C a 55°C
- Grado de protección: IP54
- Servicio: 100% (uso continuo)
- Ciclos diarios: 700 recomendados
- Ciclos consecutivos: 700/10m garantizados
- Mecánica: Sobredimensionada
- Mantenimiento: Ocasional
- Freno eléctrico: Eliminación de inercia al final del recorrido
- Finales de carrera: 4 independientes herméticos
- Control Inverter: Arranque suave y desaceleración gradual
- Grado de protección: IP54 (polvo y salpicaduras)
- Tarjeta de control: S1-CRX con protección electrónica
- Microinterruptor de red: Protección 100ms
- Sistema de frenado: Detención precisa del portón
- Diseño robusto: Para portones muy largos y pesados
