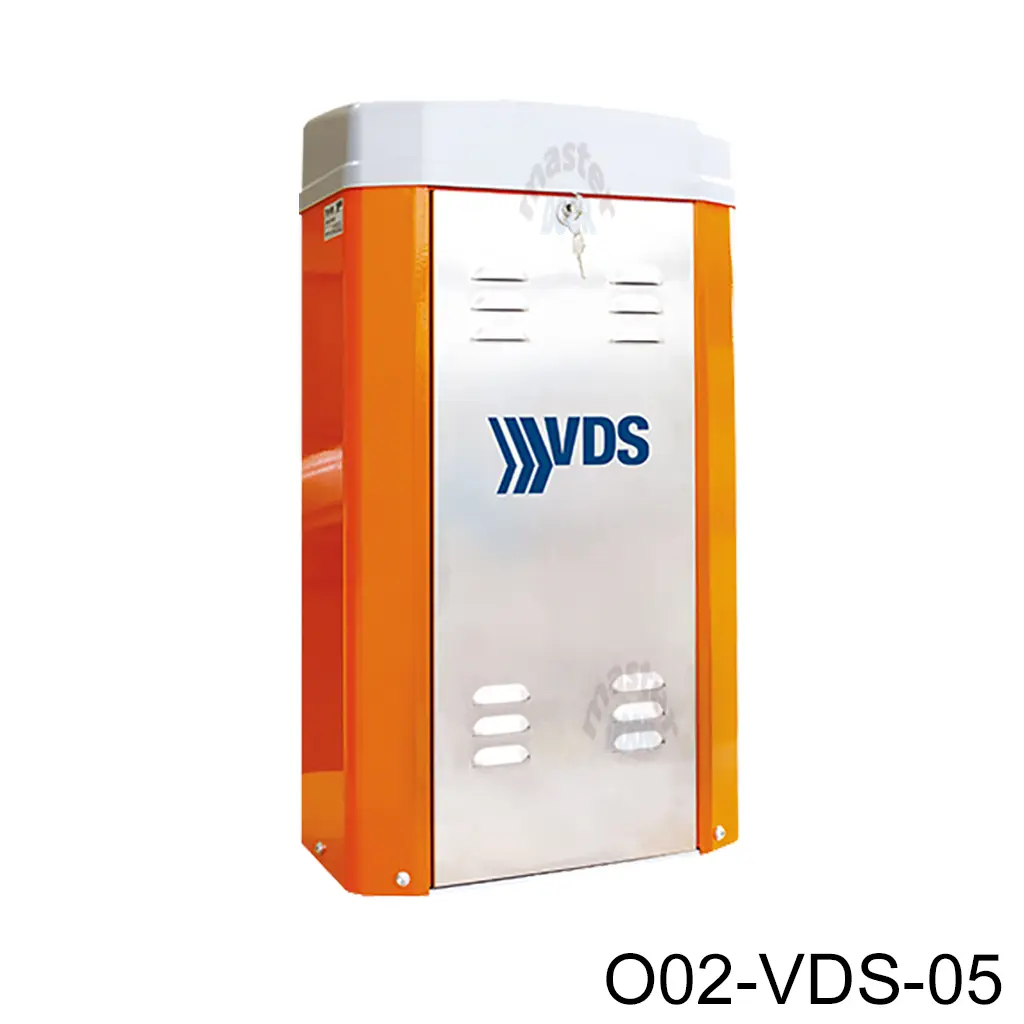

Motor VDS TOM Trifásico para Portones Corredizos Industriales de hasta 5000 Kg
Con tarjeta electronica VDS Inverter 380 M1

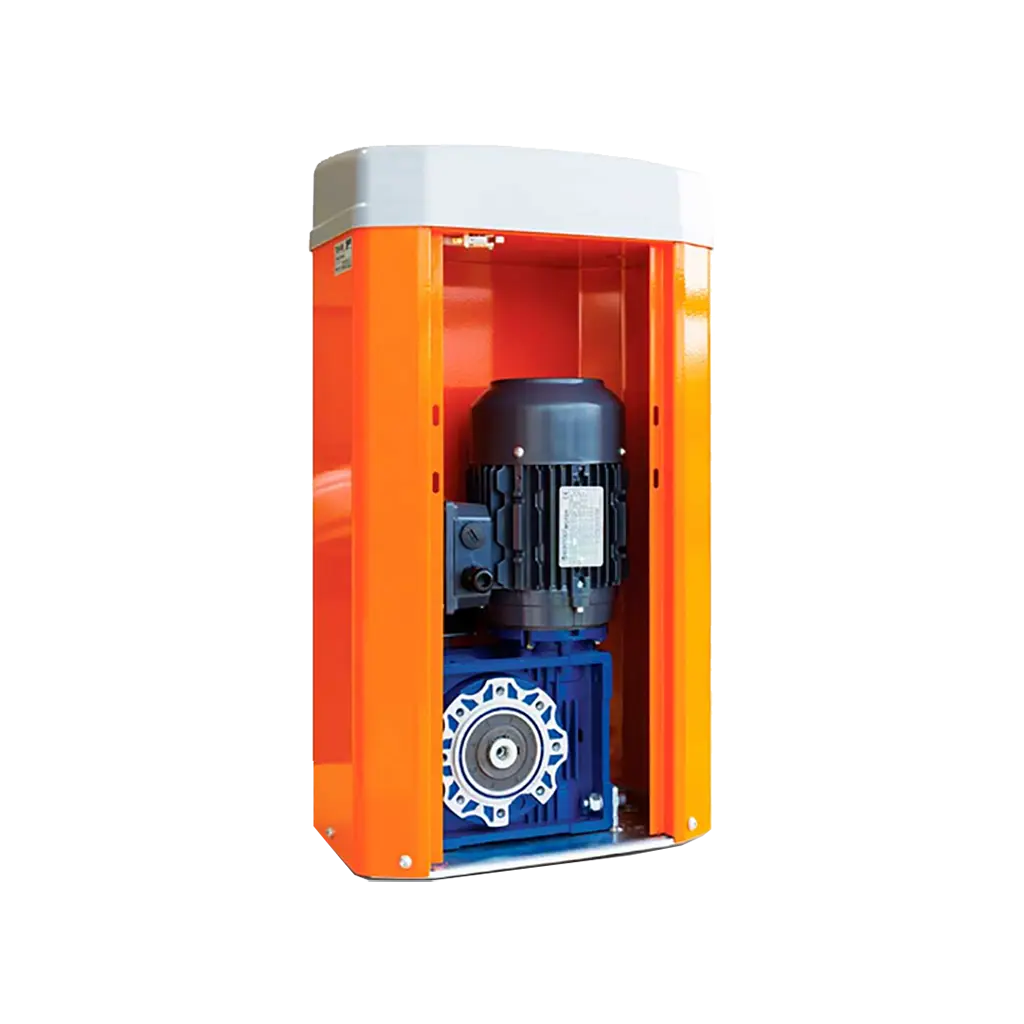

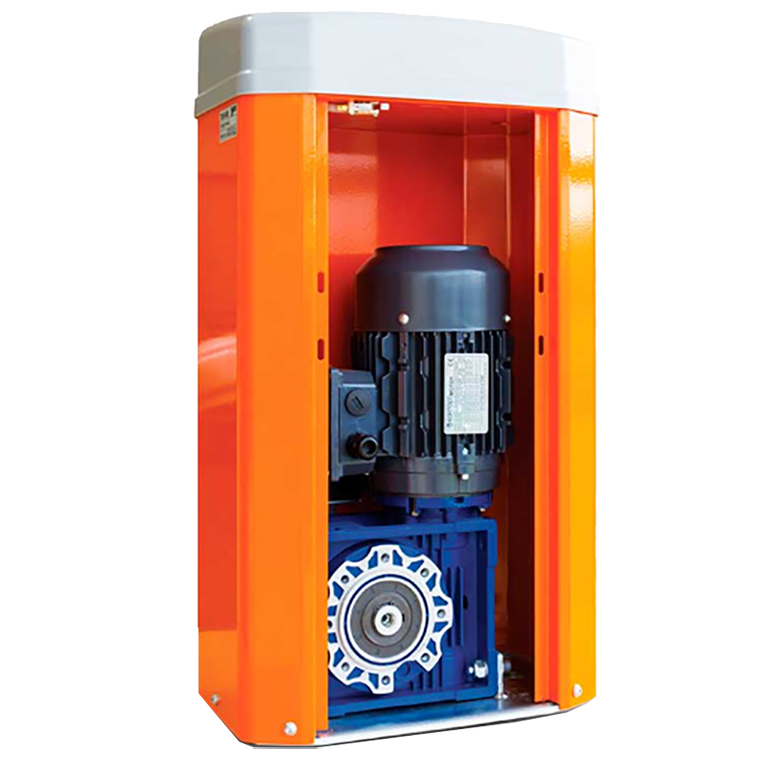

Operador trifásico de alto rendimiento para portones industriales corredizos de hasta 5000 kg con unidad de control Inverter que opera con alimentación monofásica 220 Vac y salida trifásica 220 Vac. Motor refrigerado por aire con caja de engranajes en baño de aceite, regulación de fuerzas mediante display y múltiples ajustes programables. Carcasa de acero pintado y acero inoxidable IP54 con desbloqueo manual mediante llave hexagonal.
Características Técnicas

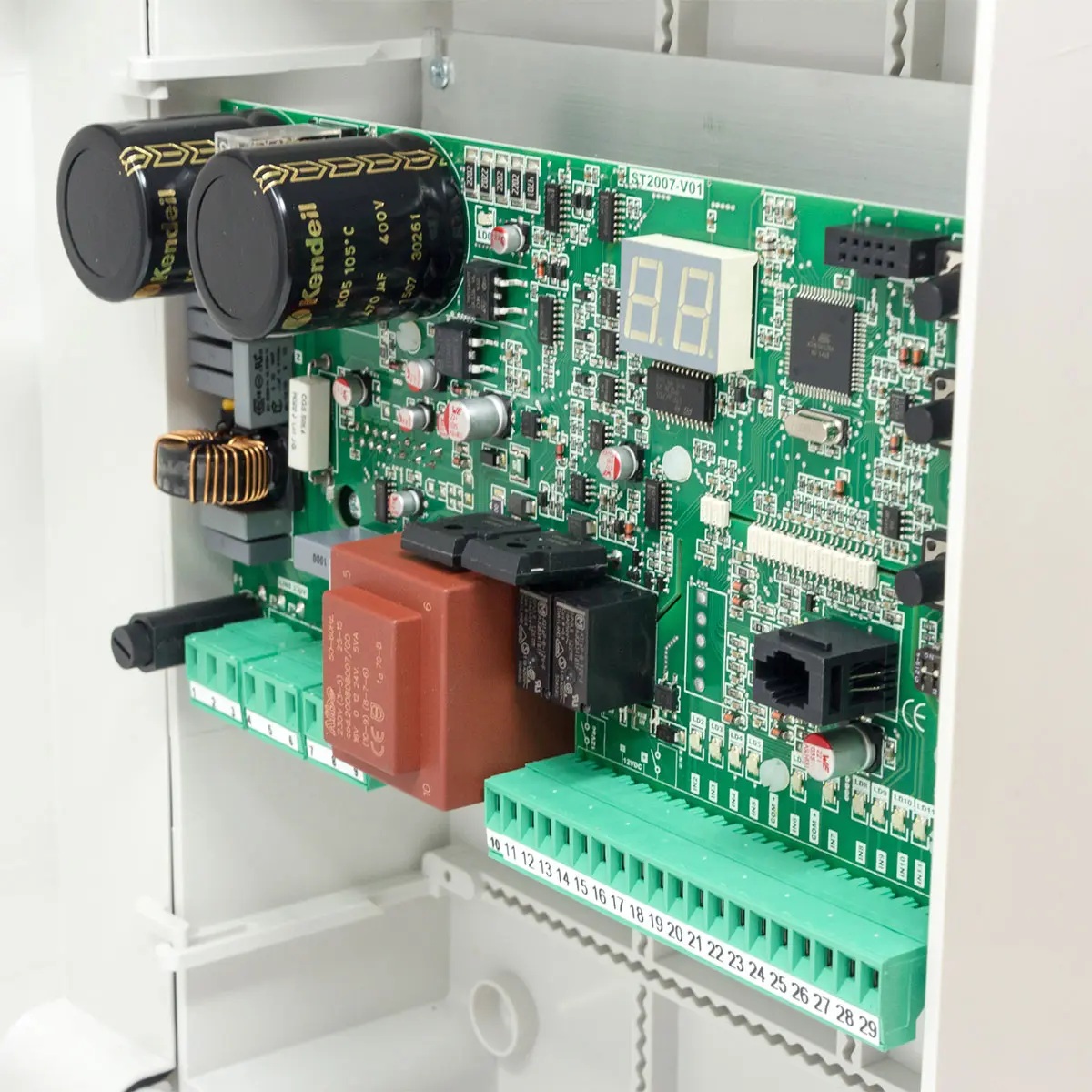

Unidad de Control con Display
- Alimentación: 220 Vac, 2 fases(entrada) | 220-400Y Vac trifásica (salida motor)
- Regulación de fuerzas: Ajustable mediante display para operación suave
- Frecuencia de trabajo: Apertura y cierre regulables independientemente
- Rampa: Aceleración/desaceleración regulable
- Velocidad en reducción: Regulable
- Lógica de inversión: Contra obstáculos regulable en apertura y cierre
- Visualización: Estado de entradas y asignación de funciones por menú en display
- Receptor: A inserto opcional para gestión de transmisores
Entradas de Seguridad y Control
- Borde de seguridad: NC / 8.2 kOhm
- Fotocélulas: Seguridad en apertura y cierre
- Entradas de comando: Apertura / Cierre / Parcial / Paso a paso
- Programas de funcionamiento: Automático / Semiautomático / Hombre presente
- Microinterruptor: Seguridad en puerta del motor
Motor y Transmisión
- Tipo: Trifásico de alto rendimiento 220-440Y Vac
- Potencia: 750 W
- Consumo medio: 2.5 A
- Velocidad de giro: 1400 rpm
- Refrigeración: Por aire
- Reductor: Engranajes en baño de aceite
- Piñón: Z20
- Nivel de ruido: <30 dBA (funcionamiento silencioso)
- Engranajes: Acero y hierro fundido obtenidos desde el pleno
Capacidad y Rendimiento
- Peso máximo del portón: 5000 kg (220V con Inverter)
- Ancho máximo: 30 m
- Uso: Continuo
- Ciclos por hora: 60
- Peso del operador: 40 kg
- Temperatura de trabajo: -20°C a 70°C
- Grado de protección: IP54
- Finales de carrera: Electromecánicos
Construcción
- Carcasa del motor: Acero pintado y acero inoxidable
- Tapa: ABS
- Unidad de control: Externa con caja hermética
- Desbloqueo manual: Llave hexagonal incluida
- Sin clutch mecánico: Requiere equipos de seguridad apropiados

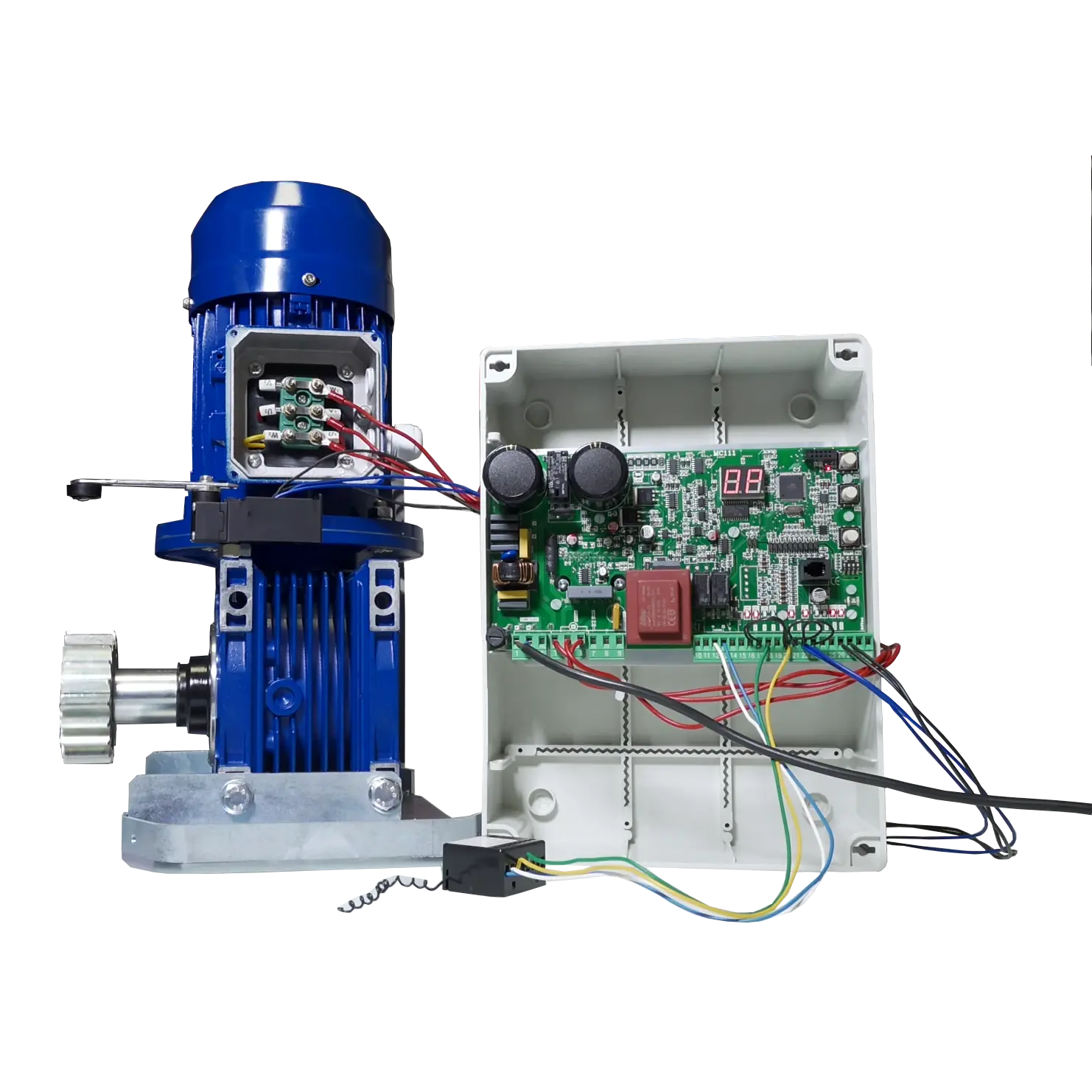

Sistema Inverter con Alimentación Monofásica
Unidad de control Inverter que opera con entrada bifasica 220 Vac y salida trifásica 220 Vac, capaz de mover portones de hasta 5000 kg con alimentación 220V. Motor de 750W con velocidad de 1400 rpm y consumo de solo 2.5 Amp
Regulación Total mediante Display
Control completo de fuerzas, frecuencias de apertura/cierre independientes, rampas de aceleración/desaceleración y velocidad en reducción. Visualización del estado de entradas y configuración de funciones mediante menú en display para ajustes precisos según necesidades.
Uso Industrial Continuo de Alto Rendimiento
Diseñado para uso continuo con capacidad de 60 ciclos por hora. Motor refrigerado por aire con reductor en baño de aceite, engranajes de acero y hierro fundido obtenidos desde el pleno. Operación ultra silenciosa <30 dBA ideal para entornos industriales.
Múltiples Modos de Operación y Seguridad
Tres programas de funcionamiento: automático, semiautomático y hombre presente. Entrada para borde de seguridad NC/8.2 kOhm, fotocélulas en apertura y cierre, y lógica de inversión contra obstáculos regulable. Microinterruptor de seguridad en puerta del motor.
Construcción Robusta para Ambientes Exigentes
Carcasa de acero pintado y acero inoxidable con tapa ABS, protección IP54. Operación confiable en temperaturas de -20°C a 70°C. Unidad de control externa con caja hermética y desbloqueo manual con llave hexagonal para emergencias.
Características Técnicas
- Alimentación de entrada: 220 Vac monofásica
- Alimentación del motor: 220-400Y Vac trifásico
- Potencia: 750 W
- Consumo medio: 2.5 A
- Unidad de control: Externa con display y caja hermética
- Entrada borde de seguridad: NC / 8.2 kOhm
- Entrada fotocélulas: Seguridad apertura y cierre
- Entradas de comando: Apertura / Cierre / Parcial / Paso a paso
- Programas: Automático / Semiautomático / Hombre presente
- Receptor: Opcional para transmisores
- Finales de carrera: Electromecánicos
- Microinterruptor: Seguridad puerta del motor
- Tipo: Trifásico de alto rendimiento
- Voltajes disponibles: 220-440Y Vac
- Velocidad de giro: 1400 rpm
- Refrigeración: Por aire
- Reductor: Baño de aceite
- Engranajes: Acero y hierro fundido desde el pleno
- Piñón: Z20
- Nivel de ruido: <30 dBA
- Peso máximo del portón: 5000 kg (220V Inverter)
- Ancho máximo: 30 m
- Peso del operador: 40 kg
- Temperatura: -20°C a 70°C
- Uso: Continuo
- Ciclos por hora: 60
- Regulaciones: Fuerzas, frecuencias, rampas y velocidades mediante display
- Sin clutch mecánico: Requiere equipos de seguridad apropiados
- Lógica de inversión: Contra obstáculos regulable (apertura y cierre)
- Borde de seguridad: Entrada NC / 8.2 kOhm
- Fotocélulas: Seguridad en apertura y cierre
- Microinterruptor: Seguridad en puerta del motor
- Grado de protección: IP54 (polvo y salpicaduras)
- Carcasa: Acero pintado y acero inoxidable con tapa ABS
- Unidad de control: Hermética externa
- Desbloqueo manual: Llave hexagonal incluida
- Operación silenciosa: <30 dBA
Cotizar VDS TOM
Debido a las dimensiones del producto, se debe de realizar una cotización individual. Por favor, agregue sus datos y nos pondremos en contacto con usted.
