Sistema BFT LUX 2B (Pistón Hidráulico + Tarjeta ALCOR AC A)
Portones Abatibles de Uso Intensivo de hasta 300 Kg
Sistema completo de pistón hidráulico de 120V con tarjeta de control ALCOR AC A para portones abatibles de uso muy intensivo. Pistón compacto y robusto con carrera de 270mm capaz de automatizar hojas de hasta 2 metros y 300 kg. Sistema de bloqueo hidráulico en apertura/cierre, clutch hidráulico y protección IP57. Tarjeta ALCOR con programación DIP + TRIMMER, capacidad para 63 controles y entradas de seguridad verificadas.
Componentes del Sistema

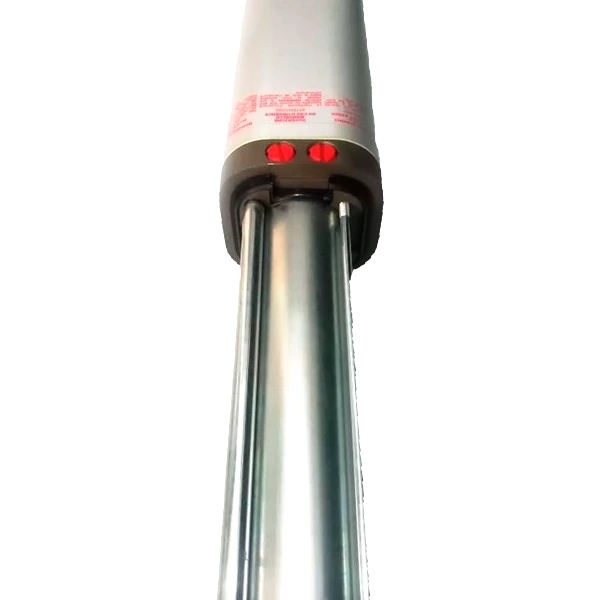

Pistón hidráulico BFT LUX 2B
Pistón hidráulico de uso muy intensivo, compacto y robusto para automatización de hojas batientes.

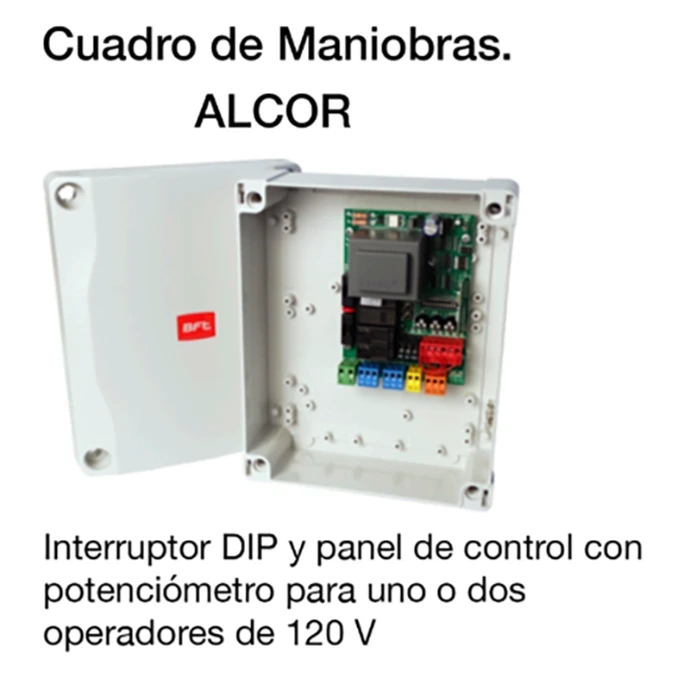

Tarjeta de Control ALCOR AC A
Central de mando/cerebro electrónico con programación mediante DIP switch + TRIMMER.
Características
Motor y Sistema Hidráulico
- Voltaje del motor: 120V
- Tipo: Hidráulico
- Potencia de entrada: 250 W
- Reacción al impacto: Clutch hidráulico
- Grado de protección: IP57
Capacidad y Rendimiento
- Ancho máximo de hoja: 2 m
- Peso máximo de hoja: 300 kg
- Carrera útil del vástago: 270 mm
- Ángulo máximo de apertura: 123°
- Tiempo de maniobra: 17 segundos
- Desaceleración: No
- Frecuencia de uso: 45 ciclos por hora (uso muy intensivo)
- Condiciones ambientales: -10°C
Sistema de Bloqueo y Desbloqueo
- Tipo de final de carrera: Tiempo de trabajo
- Bloqueo: Hidráulico en apertura/cierre
- Desbloqueo: Llave triangular
Construcción
- Diseño: Compacto y robusto
- Sistema: Oleohidráulico de uso muy intensivo
- Protección: IP57 (polvo y agua)

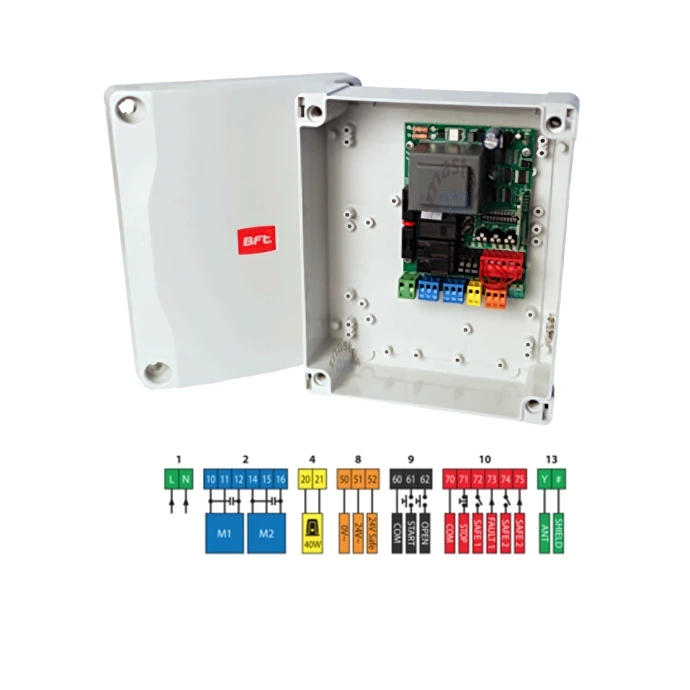

TARJETA DE CONTROL ALCOR AC A
Especificaciones Eléctricas
- Alimentación de la tarjeta: 120V
- Potencia máxima: 750 W
- Alimentación de accesorios: 24V - 0.2A
Sistema de Programación
- Tipo: DIP switch + TRIMMER
- Número máximo de controles: 63
Entradas de Seguridad
- Fotocélula: Entrada estándar
- Barra activa: Entrada estándar
- Barra resistiva: Entrada estándar
- Fotocélula verificada: Entrada con autotest
- Barra activa verificada: Entrada con autotest
- Para: Entrada de parada
Entradas de Mando
- Inicio: Comando de inicio de maniobra
- Abrir: Comando de apertura
Salidas
- Luz intermitente: Salida para lámpara señalizadora
Comparativa
LUX 2B vs LUX GV
| Característica | LUX 2B | LUX GV |
|---|---|---|
| Ancho máximo hoja | 2 m | 3.5 m |
| Peso máximo hoja | 300 kg | 300 kg |

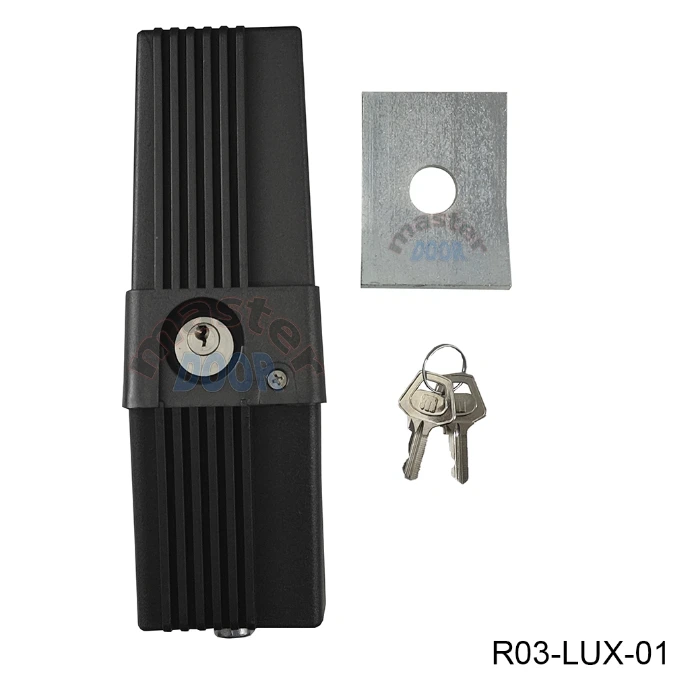

| Tipo de bloqueo | Hidráulico apertura/cierre | Electrocerradura |
| Desbloqueo | Llave triangular | Reversible |
| Carrera vástago | 270 mm | 270 mm |
| Ángulo máximo | 123° | 123° |
| Tiempo maniobra | 17 seg | 17 seg |
| Frecuencia uso | 45 ciclos/hora | 45 ciclos/hora |
| Voltaje | 120V | 120V |
| Potencia | 250W | 250W |
Recomendación de uso:
- LUX 2B: Hojas de hasta 2 metros con bloqueo hidráulico
- LUX GV: Hojas de hasta 3.5 metros con electro cerradura
Pistón hidráulico de Uso Muy Intensivo
Pistón hidráulico BFT LUX 2B de 120V con capacidad para hojas de hasta 2 metros y 300 kg. Frecuencia de uso muy intensiva con 45 ciclos por hora. Diseño compacto y robusto con protección IP57 para ambientes exigentes.
Tarjeta de Control ALCOR AC A de 750W
Central de mando con potencia máxima de 750W y alimentación 120V. Capacidad para gestionar hasta 63 controles remotos. Alimentación de accesorios 24V - 0.2A para fotocélulas y dispositivos de seguridad.
Sistema de Bloqueo Hidráulico en Apertura/Cierre
Bloqueo hidráulico integrado durante apertura y cierre para máxima seguridad. Desbloqueo mediante llave triangular. Clutch hidráulico para reacción al impacto. Carrera útil de 270mm con ángulo máximo de apertura de 123° y tiempo de maniobra de 17 segundos.
Entradas de Seguridad Verificadas
Sistema completo de seguridad con entradas estándar y verificadas: fotocélulas, barras activas y barras resistivas. Entradas verificadas con autotest para máxima confiabilidad. Entrada de parada de emergencia integrada.
Programación Simple mediante DIP + TRIMMER
Sistema de programación accesible mediante DIP switch y TRIMMER sin necesidad de equipos especiales. Configuración rápida de parámetros y funciones. Entradas de mando para inicio y apertura, salida para luz intermitente.
Notas Técnicas
Sobre el Pistón LUX 2B:
- Diseñado para uso muy intensivo con 45 ciclos por hora
- Sistema oleohidráulico compacto y robusto
- Protección IP57 adecuada para ambientes con polvo y agua
- Bloqueo hidráulico en apertura/cierre para máxima seguridad
- Desbloqueo mediante llave triangular
Sobre la Tarjeta ALCOR AC A:
- Central de mando incluida con el sistema LUX 2B
- Programación simple mediante DIP switch y TRIMMER
- Entradas verificadas con autotest para mayor seguridad
- Capacidad de gestionar hasta 63 controles remotos
Características Técnicas Pistón Hidráulico LUX 2B
- Voltaje del motor: 120V
- Potencia de entrada: 250W
- Tipo: Hidráulico
- Ancho máximo hoja: 2 m
- Peso máximo hoja: 300 kg

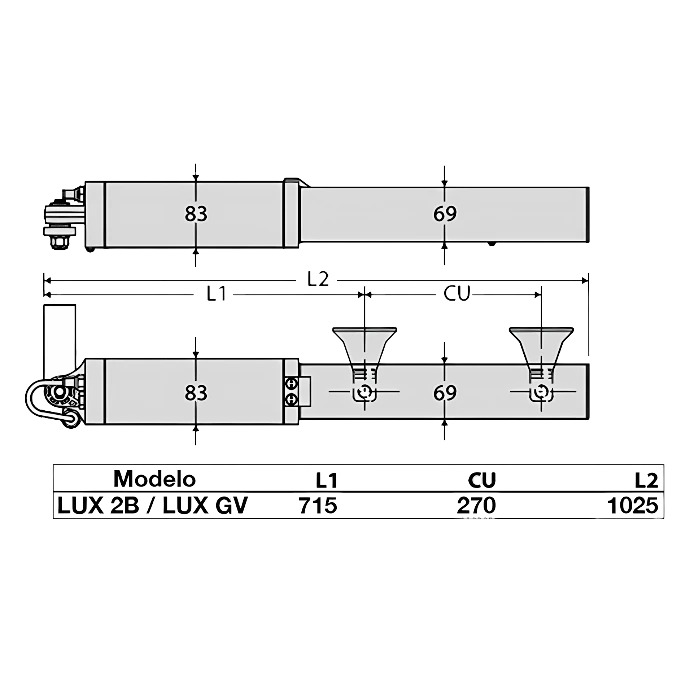

- Carrera útil vástago: 270 mm
- Ángulo máximo apertura: 123°
- Tiempo de maniobra: 17 segundos
- Desaceleración: No
- Frecuencia de uso: 45 ciclos/hora (muy intensivo)
- Condiciones ambientales: -10°C
- Grado de protección: IP57
- Diseño: Compacto y robusto
- Aplicación: Uso muy intensivo
- Tipo de final de carrera: Tiempo de trabajo
- Bloqueo: Hidráulico en apertura/cierre
- Desbloqueo: Llave triangular
- Reacción al impacto: Clutch hidráulico
- Grado de protección: IP57 (polvo y agua)
Características Técnicas Tarjeta Electrónica ARCOR
- Alimentación: 120V
- Potencia máxima: 750W
- Alimentación accesorios: 24V - 0.2A
- Número de controles: Hasta 63
- Programación: DIP switch + TRIMMER
Entradas de seguridad estándar:
- Fotocélula
- Barra activa
- Barra resistiva
Entradas de seguridad verificadas:
- Fotocélula verificada (con autotest)
- Barra activa verificada (con autotest)
- Entrada de parada: Para emergencia
Entradas de mando:
- Inicio
- Abrir
- Salida: Luz intermitente
